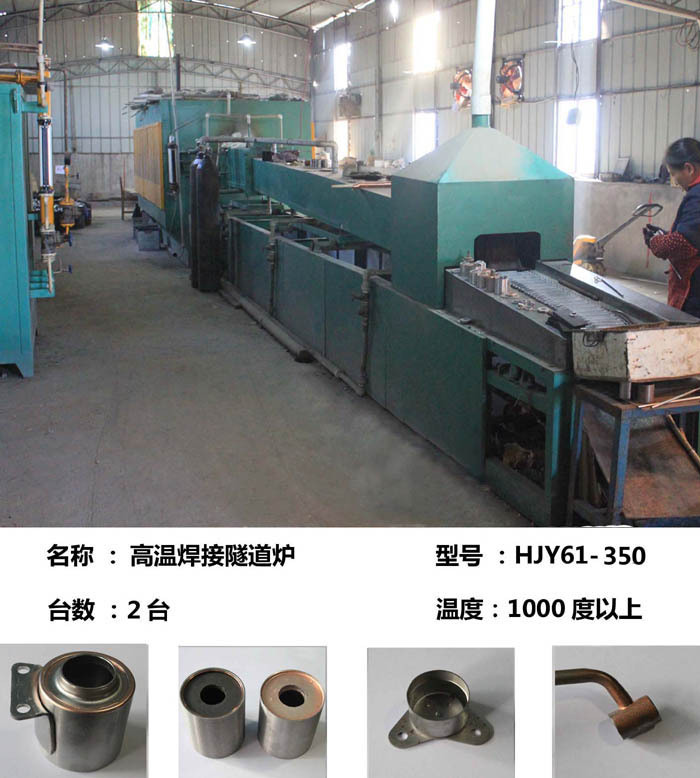

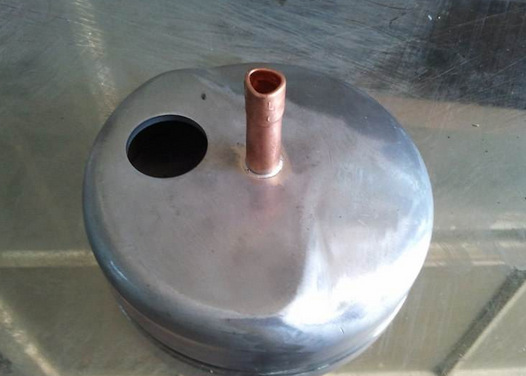

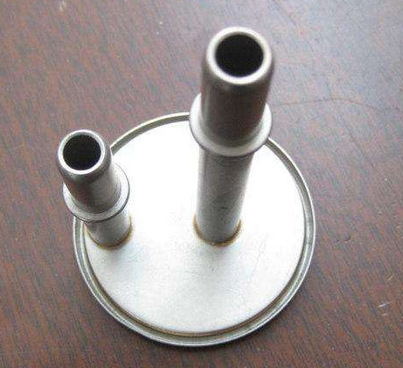

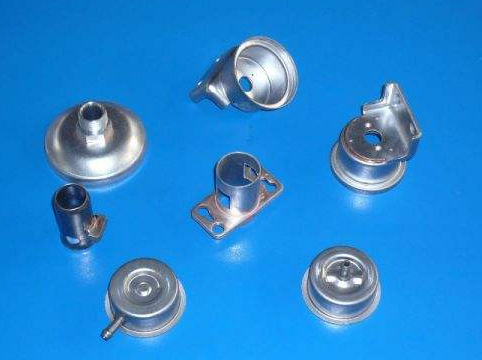

高温隧道炉_外壳焊接隧道炉焊接无缝焊接钎焊融化焊接

最佳回答：

由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。首先在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以下发展阶段。
编辑本段热板传导回流焊
这类回流焊炉依靠传送带或推板下的热源加热，通过热传导的方式加热基板上的元件，用于采用陶瓷（Al2O3）基板厚膜电路的单面组装，陶瓷基板上只有贴放在传送带上才能得到足够的热量，其结构简单，价格便宜。我国的一些厚膜电路厂在80年代初曾引进过此类设备。 回流焊外观

编辑本段红外线辐射回流焊：
此类回流焊炉也多为传送带式，但传送带仅起支托、传送基板的作用，其加热方式主要依红外线热源以辐射方式加热，炉膛内的温度比前一种方式均匀，网孔较大，适于对双面组装的基板进行回流焊接加热。这类回流焊炉可以说是回流焊炉的基本型。在我国使用的很多，价格也比较便宜。
编辑本段红外加热风（Hot air）回流焊：
这类回流焊炉是在IR炉的基础上加上热风使炉内温度更均匀，单纯使用红外辐射加热时，人们发现在同样的加热环境内，不同材料及颜色吸收热量是不同的，即（1）式中Q值是不同的，因而引起的温升ΔT也不同，例如IC等SMD的封装是黑色的酚醛或环氧，而引线是白色的金属，单纯加热时，引线的温度低于其黑色的SMD本体。加上热风后可使温度更均匀，而克服吸热差异及阴影不良情况，IR + Hot air的回流焊炉在国际上曾使用得很普遍。
编辑本段充氮（N2）回流焊：
随着组装密度的提高，精细间距（Fine pitch）组装技术的出现，产生了充氮回流焊工艺和设备，改善了回流焊的质量和成品率，已成为回流焊的发展方向。氮气回流焊有以下优点： （1） 防止减少氧化 （2） 提高焊接润湿力，加快润湿速度 （3） 减少锡球的产生，避免桥接，得到列好的焊接质量 得到列好的焊接质量特别重要的是，可以使用更低活性助焊剂的锡膏，同时也能提高焊点的性能，减少基材的变色，但是它的缺点是成本明显的增加，这个增加的成本随氮气的用量而增加，当你需要炉内达到1000ppm含氧量与50ppm含氧量，对氮气的需求是有天壤之别的。现在的锡膏制造厂商都在致力于开发在较高含氧量的气氛中就能进行良好的焊接的免洗焊膏，这样就可以减少氮气的消耗。 对于中回流焊中引入氮气，必须进行成本收益分析，它的收益包括产品的良率，品质的改善，返工或维修费的降低等等，完整无误的分析往往会揭示氮气引入并没有增加最终成本，相反，我们却能从中收益。 在目前所使用的大多数炉子都是强制热风循环型的，在这种炉子中控制氮气的消耗不是容易的事。有几种方法来减少氮气的消耗量，减少炉子进出口的开口面积，很重要的一点就是要用隔板，卷帘或类似的装置来阻挡没有用到的那部分进出口的空间，另外一种方式是利用热的氮气层比空气轻且不易混合的原理，在设计炉的时候就使得加热腔比进出口都高，这样加热腔内形成自然氮气层，减少了氮气的补偿量并维护在要求的纯度上。
编辑本段双面回流焊
双面PCB已经相当普及，并在逐渐变得复那时起来，它得以如此普及，主要原因是它给设计者提供了极为良好的弹性空间，从而设计出更为小巧，紧凑的低成本的产品。到今天为止，双面板一般都有通过回流焊接上面（元件面），然后通过波峰焊来焊接下面（引脚面）。目前的一个趋势倾向于双面回流焊，但是这个工艺制程仍存在一些问题。大板的底部元件可能会在第二次回流焊过程中掉落，或者底部焊接点的部分熔融而造成焊点的可靠性问题。 已经发现有几种方法来实现双面回流焊：一种是用胶来粘住第一面元件，那当它被翻过来第二次进入回流焊时元件就会固定在位置上而不会掉落，这个方法很常用，但是需要额外的设备和操作步骤，也就增加了成本。第二种是应用不同熔点的焊锡合金，在做第一面是用较高熔点的合金而在做第二面时用低熔点的合金，这种方法的问题是低熔点合金选择可能受到最终产品的工作温度的限制，而高熔点的合金则势必要提高回流焊的温度，那就可能会对元件与PCB本身造成损伤。对于大多数元件，熔接点熔锡表面张力足够抓住底部元件话形成高可靠性的焊点，元件重量与引脚面积之比是用来衡量是否能进行这种成功焊接一个标准，通常在设计时会使用30g/in2这个标准，第三种是在炉子低部吹冷风的方法，这样可以维持PCB底部焊点温度在第二次回流焊中低于熔点。但是潜在的问题是由于上下面温差的产生，造成内应力产生，需要用有效的手段和过程来消除应力，提高可靠性。 以上这些制程问题都不是很简单的。但是它们正在被成功解决之中。勿容置疑，在未来的几年，双面板会断续在数量上和复杂性性上有很大发展。
编辑本段通孔回流焊
通孔回流焊有时也称作分类元件回流焊，正在逐渐兴起。它可以去除波峰焊环节，而成为PCB混装技术中的一个工艺环节。一个最大的好处就是可以在发挥表面贴装制造工艺的优点的同时使用通孔插件来得到较好的机械联接强度。对于较大尺寸的PCB板的平整度不能够使所有表面贴装元器件的引脚都能和焊盘接触，同时，就算引脚和焊盘都能接触上，它所提供的机械强度也往往是不够大的，很容易在产品的使用中脱开而成为故障点。 尽管通孔回流焊可发取得偿还好处，但是在实际应用中仍有几个缺点，锡膏量大，这样会增加因助焊剂的挥了冷却而产生对机器污染的程度，需要一个有效的助焊剂残留清除装置。另外一点是许多连接器并 没有设计成可以承受回流焊的温度，早期基于直接红外加热的炉子已不能适用，这种炉子缺少有效的热传递效率来处理一般表面贴装元件与具有复杂几何外观的通孔连接器同在一块PCB上的能力。只有大容量的具有高的热传递的强制对流炉子，才有可能实现通孔回流，并且也得到实践证明，剩下的问题就是如何保证通孔中的锡膏与元件脚有一个适当的回流焊温度曲线。随着工艺与元件的改进，通孔回流焊也会越来越多被应用。 影响回流焊工艺的因素很多，也很复杂，需要工艺人员在生产中不断研究探讨，将从多个方面来进行探讨。
温度曲线的建立
温度曲线是指SMA通过回流炉时，SMA上某一点的温度随时间变化的曲线。温度曲线提供了一种直观的方法，来分析某个元件在整个回流焊过程中的温度变化情况。这对于获得最佳的可焊性，避免由于超温而对元件造成损坏，以及保证焊接质量都非常有用。温度曲线采用炉温测试仪来测试，目前市面上有很多种炉温测试仪供使用者选择。
预热段
该区域的目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损；过慢，则溶剂挥发不充分，影响焊接质量。由于加热速度较快，在温区的后段SMA内的温差较大。为防止热冲击对元件的损伤，一般规定最大速度为4℃/s。然而，通常上升速率设定为1-3℃／s。典型的升温速率为2℃／s。
保温段
保温段是指温度从120℃-150℃升至焊膏熔点的区域。其主要目的是使SMA内各元件的温度趋于稳定，尽量减少温差。在这个区域里给予足够的时间使较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。
回流段
在这一区域里加热器的温度设置得最高，使组件的温度快速上升至峰值温度。在回流段其焊接峰值温度视所用焊膏的不同而不同，一般推荐为焊膏的熔点温度加上20-40℃。对于熔点为183℃的63Sn／37Pb焊膏和熔点为179℃的Sn62／Pb36／Ag2焊膏，峰值温度一般为210-230℃，再流时间不要过长，以防对SMA造成不良影响。理想的温度曲线是超过焊锡熔点的“尖端区”覆盖的面积最小。
冷却段
这段中焊膏内的铅锡粉末已经熔化并充分润湿被连接表面，应该用尽可能快的速度来进行冷却，这样将有助于得到明亮的焊点并有好的外形和低的接触角度。缓慢冷却会导致电路板的更多分解而进入锡中，从而产生灰暗毛糙的焊点。在极端的情形下，它能引起沾锡不良和减弱焊点结合力。冷却段降温速率一般为3-10℃／s，冷却至75℃即可。
桥联
焊接加热过程中也会产生焊料塌边，这个情况出现在预热和主加热两种场合，当预热温度在几十至一百度范围内，作为焊料中成分之一的溶剂即会降低粘度而流出，如果其流出的趋势是十分强烈的，会同时将焊料颗粒挤出焊区外的含金颗粒，在熔融时如不能返回到焊区内，也会形成滞留的焊料球。 除上面的因素外，SMD元件端电极是否平整良好，电路线路板布线设计与焊区间距是否规范，阻焊剂涂敷方法的选择和其涂敷精度等都会是造成桥联的原因。
立碑(曼哈顿现象)
片式元件在遭受急速加热情况下发生的翘立，这是因为急热使元件两端存在温差，电极端一边的焊料完全熔融后获得良好的湿润，而另一边的焊料未完全熔融而引起湿润不良，这样促进了元件的翘立。因此，加热时要从时间要素的角度考虑，使水平方向的加热形成均衡的温度分布，避免急热的产生。 防止元件翘立的主要因素有以下几点： ①选择粘接力强的焊料，焊料的印刷精度和元件的贴装精度也需提高； ②元件的外部电极需要有良好的湿润性和湿润稳定性。推荐：温度40℃以下，湿度70％RH以下，进厂元件的使用期不可超过6个月； ③采用小的焊区宽度尺寸，以减少焊料熔融时对元件端部产生的表面张力。另外可适当减小焊料的印刷厚度，如选用100μm； ④焊接温度管理条件设定也是元件翘立的一个因素。通常的目标是加热要均匀，特别在元件两连接端的焊接圆角形成之前，均衡加热不可出现波动。
润湿不良
润湿不良是指焊接过程中焊料和电路基板的焊区(铜箔)或SMD的外部电极，经浸润后不生成相互间的反应层，而造成漏焊或少焊故障。其中原因大多是焊区表面受到污染或沾上阻焊剂，或是被接合物表面生成金属化合物层而引起的。譬如银的表面有硫化物、锡的表面有氧化物都会产生润湿不良。另外焊料中残留的铝、锌、镉等超过0．005％以上时，由于焊剂的吸湿作用使活化程度降低，也可发生润湿不良。因此在焊接基板表面和元件表面要做好防污措施。选择合适的焊料，并设定合理的焊接温度曲线。 无铅焊接的五个步骤： 1选择适当的材料和方法 在无铅焊接工艺中，焊接材料的选择是最具挑战性的。因为对于无铅焊接工艺来说，无铅焊料、焊膏、助焊剂等材料的选择是最关键的，也是最困难的。在选择这些材料时还要考虑到焊接元件的类型、线路板的类型，以及它们的表面涂敷状况。选择的这些材料应该是在自己的研究中证明了的，或是权威机构或文献推荐的，或是已有使用的经验。把这些材料列成表以备在工艺试验中进行试验，以对它们进行深入的研究，了解其对工艺的各方面的影响。 对于焊接方法，要根据自己的实际情况进行选择，如元件类型：表面安装元件、通孔插装元件；线路板的情况；板上元件的多少及分布情况等。对于表面安装元件的焊接，需采用回流焊的方法；对于通孔插装元件，可根据情况选择波峰焊、浸焊或喷焊法来进行焊接。波峰焊更适合于整块板(大型)上通孔插装元件的焊接；浸焊更适合于整块板(小型)上或板上局部区域通孔插装元件的焊接；局喷焊剂更适合于板上个别元件或少量通孔插装元件的焊接。另外，还要注意的是，无铅焊接的整个过程比含铅焊料的要长，而且所需的焊接温度要高，这是由于无铅焊料的熔点比含铅焊料的高，而它的浸润性又要差一些的缘故。 在焊接方法选择好后，其焊接工艺的类型就确定了。这时就要根据焊接工艺要求选择设备及相关的工艺控制和工艺检查仪器，或进行升级。焊接设备及相关仪器的选择跟焊接材料的选择一样，也是相当关键的。 2确定工艺路线和工艺条件 在第一步完成后，就可以对所选的焊接材料进行焊接工艺试验。通过试验确定工艺路线和工艺条件。在试验中，需要对列表选出的焊接材料进行充分的试验，以了解其特性及对工艺的影响。这一步的目的是开发出无铅焊接的样品。 3开发健全焊接工艺 这一步是第二步的继续。它是对第二步在工艺试验中收集到的试验数据进行分析，进而改进材料、设备或改变工艺，以便获得在实验室条件下的健全工艺。在这一步还要弄清无铅合金焊接工艺可能产生的沾染知道如何预防、测定各种焊接特性的工序能力(CPK)值，以及与原有的锡／铅工艺进行比较。通过这些研究，就可开发出焊接工艺的检查和测试程序，同时也可找出一些工艺失控的处理方法。 4. 还需要对焊接样品进行可靠性试验，以鉴定产品的质量是否达到要求。如果达不到要求，需找出原因并进行解决，直到达到要求为止。一旦焊接产品的可靠性达到要求，无铅焊接工艺的开发就获得成功，这个工艺就为规模生产做好了准准备就绪后的操作一切准备就绪，现在就可以从样品生产转变到工业化生产。在这时，仍需要对工艺进行****以维持工艺处于受控状态。 5 控制和改进工艺 无铅焊接工艺是一个动态变化的舞台。工厂必须警惕可能出现的各种问题以避免出现工艺失控，同时也还需要不断地改进工艺，以使产品的质量和合格晶率不断得到提高。对于任何无铅焊接工艺来说，改进焊接材料，以及更新设备都可改进产品的焊接性能。
编辑本段工艺简介
通过重新熔化预先分配到印制板焊盘上的膏状软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。 1、回流焊流程介绍 回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。 A，单面贴装：预涂锡膏 →贴片（分为手工贴装和机器自动贴装） → 回流焊 → 检查及电测试。 B，双面贴装：A面预涂锡膏 → 贴片（分为手工贴装和机器自动贴装） → 回流焊 →B面预涂锡膏 →贴片（分为手工贴装和机器自动贴装）→ 回流焊 → 检查及电测试。

其他答案1：

回流焊也就是再流焊,是电子科技工业SMT制程所须要的一种设备,

SMT 设备流程示意图

Loader–>印刷机–>点胶机–>高速机–>泛用机–>回焊机–>AOI检视机–>Unloader–>T/U–>ICT

再流焊工艺技术的研究
深圳市帝龙科技有限公司 鲜飞
摘 要 随著表面贴装技术的发展，再流焊越来越受到人们的重视，本文从多个方面对再流焊工艺进行了较详细的介绍。
关键字 再流焊 表面贴装技术 表面组装元件 温度曲线
再流焊接是表面贴装技术（SMT）特有的重要工艺，焊接工艺质量的优劣不仅影响正常生产，也影响最终产品的质量和可靠性。因此对再流焊工艺进行深入研究，并据此开发合理的再流焊温度曲线，是保证表面组装质量的重要环节。
影响再流焊工艺的因素很多，也很复杂，需要工艺人员在生产中不断研究探讨，本文将从多个方面来进行探讨。
一、再流焊设备的发展
在电子行业中，大量的表面组装元件（SMA）通过再流焊机进行焊接，目前再流焊的热传递方式经历了远红外线–全热风–红外/ 热风二个阶段。
远红外再流焊
八十年代使用的远红外流焊具有加热快、节能、运作平稳的特点，但由於印制板及各种元器件因材质、色泽不同而对辐射热吸收率有很大差异，造成电路上各种不同元器件测验不同部位温度不均匀，即局部温差。例如积体电路的黑色塑胶封装体上会因辐射被吸收率高而过热，而其焊接部位一银白色引线上反而温度低产生假焊。另外，印制板上热辐射被阻挡的部位，例如在大（高）元器件阴影部位的焊接引脚或小元器件就会加热不足而造成焊接不良。
全热风再流焊
全热风再流焊是一种通过对流喷射管嘴或者耐热风机来迫使气流回圈，从而实现被焊件加热的焊接方法。该类设备在90年代开始兴起。由於采用此种加热方式，印制板和元器件的温度接近给定的加热温区的气体温度，完全克服了红外再流焊的温差和遮蔽效应，故目前应用较广。
在全热风再流焊设备中，循环气体的对流速度至关重要。为确保循环气体作用於印制板的任一区域，气流必须具有足够快的速度。这在一定程度上易造成印制板的抖动和元器件的移位。此外，采用此种加热方式而言，效率较差，耗电较多。
红外热风再流焊
这类再流焊炉是在IR炉基础上加上热风使炉内温度更均匀，是目前较为理想的加热方式。这类设备充分利用了红外线穿透力强的特点，热效率高，节电，同时有效克服了红外再流焊的温差和遮蔽效应，并弥补了热风再流焊对气体流速要求过快而造成的影响，因此这种IR+Hot的再流焊在国际上目前是使用最普遍的。
随著组装密度的提高，精细间距组装技术的出现，还出现了氮气保护的再流焊炉。在氮气保护条件下进行焊接可防止氧化，提高焊接润湿力润湿速度加快，对未贴正的元件矫正人力，焊珠减少，更适合於免清洗工艺。
二温度曲线的建立
温度曲线是指SMA通过回炉时，SMA上某一点的温度随时间变化的曲线。温度曲线提供了一种直观的方法，来分析某个元件在整个回流焊过程中的温度变化情况。这对於获得最佳的可焊性，避免由於超温而对元件造成损坏，以及保证焊接质量都非常有用。
以下从预热段开始进行简要分析。
预热段：
该区域的目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损，过慢，则溶剂挥发不充分，影响焊接质量。由於加热速度较快，在温区的后段SMA内的温差较大。为防止热冲击对元件的损伤。一般规定最大速度为40C/S。然而，通常上升速率设定为1~30C/S。典型的升温度速率为20C/S.
保温段：
是指温度从1200C~1500C升至焊膏熔点的区域。保温段的主要目的是使SMA内各元件的温度趋於稳定，尽量减少温差。在这个区域裏给予足够的时间使较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。
回流段:
在这一区域裏加热器的温度设置得最高，使元件的温度快速上升至峰值温度。在回流段其焊接峰值温度视所用焊膏的不同而不同，一般推荐为焊膏为焊膏的溶点温度加20-400C.对於熔点为1830C的63Sn/37Pb焊膏和熔点为1790C的Sn62/Pb36/Ag2膏焊，峰值温度一般为210-2300C，再流时间不要过长，以防对SMA造成不良影响。理想的温度曲线是超过焊锡熔点的“尖端区”覆盖的体积最小。
冷却段
这段中焊膏中的铅锡粉末已经熔化并充分润湿被连接表面，应该用尽可能快的速度来进行冷却，这样将有助於得到明亮的焊点并有好的外形和低的接触角度。缓慢冷却会导致电路板的更多分解而进入锡中，从而产生灰暗毛糙的焊点。在极端的情形下，它能引起沾锡不良和弱焊点结合力。冷却段降温速率一般为3~100C/S,冷却至750C即可。
测量再流焊温度曲线测试仪（以下简称测温仪），其主体是扁平金属盒子，一端插座接著几个带有细导线的微型热电偶探头。测量时可用焊料、胶粘剂、高温胶带固定在测试点上，打开测温仪上的开关，测温仪随同被测印制板一起进入炉腔，自动按内编时间程式进行采样记录。测试记录完毕，将测试仪与印表机连接， 便可列印出多根各种色彩的温度曲线。测温仪作为SMT工艺人员的眼睛与工具，在国外SMT行业中已相当普遍地使用。
在使用测温仪时，应注意以下几点：
1.测定时，必须使用已完全装配过的板。首先对印制板元器件进行热特性分析，由於印制板受热性能不同，元器件体积大小及材料差异等原因，各点实际受热升温不相同，长出最热点，最冷点，分别设置热电偶便何测量出最高温度与最低温度。
2.尽可能多设置热电偶测试点，以求全面反映印制板各部分真实受热状态。例如印制板中心与边缘受热程度不一样，大体积元件与小型元件热容量不同及热敏感元件都必须设置测试点。
3.热电偶探头外形微小，必须用指定高温焊料或胶粘剂固定在测试位置，否则受热松动，偏离预定测试点，引起测试误差。
4.所用电池为锂电池与可重复充电镍镉电池两种。结合具体情况合理测试及时充电，以保证测试资料准确性。
三影响再流焊加热不均匀的主要因素：
在SMT再流焊工艺造成对元件加热不均匀的原因主要有：再流焊元件热容量或吸收热量的差别，传送带或加热器边缘影响 ，再流焊产品负载等三个方面。
1. 通常PLCC、QFP与一个分立片状元件相比热容量要大，焊接大面积元件就比小元件更困难些。
2.在再流焊炉中传送带在周而复使传送产品进行再流焊的同时，也成为一个散热系统，此外在加热部分的边缘与中心散热条件不同，边缘一般温度偏低，炉内除各温区温度要求不同外，同一载面的温度也差异。
3.产品装载量不同的影响。再流焊的温度曲线的调整要考虑在空载，负载及不同负载因数情况下能得到良好的重复性。负载因数定义为：LF=L/(L+S);其中L=组装基板的长度，S=组装基板的间隔。
再流焊工艺要得到重复性好的结果，负载因数愈大愈困难。通常再流焊炉的最大负载因数的范围为0.5~0.9。这要根据产品情况（元件焊接密度、不同基板）和再流炉的不同型号来决定。要得到良好的焊接效果和重复性，实践经验很重要的。
四、与再流焊相关焊接缺陷的原因分析
桥联
焊接加热过程中也会产生焊料塌边，这个情况出现在预热和主加热两种场合，当预热温度在几十至一百范围内，作为焊料中成分之一的溶剂即会降低粘度而流出，如果其流出的趋是下分强烈的，会同时将焊料颗粒挤出焊区外的含金颗粒，在溶融时如不能返回到焊区内，也会形成滞留焊料球。
除上面的因素外SMD元件端电极是否平整良好，电路线路板布线设计与焊区间距是否规范，阻焊剂涂敷方法的选择和其涂敷精度等会是造成桥接的原因。
立碑（曼哈顿现象）
片式元件在遭受急速加热情况下发生的翘立，这是因为急热元件两端存在的温差，电极端一边的焊料完全熔融后获得良好的湿润，而另一边的焊料完全熔融而引起湿润不良，这样促进了元件的翘立。因此，加热时要从时间要素的角度考虑，使水平方向的加热形成均衡的温度分布，避免急热的产生。
防止元件翘立的主要因素以下几点：
① 选择粘力强的焊料，焊料的印刷精度和元件的贴装精度也需提高。
② 元件的外部电极需要有良好的湿润性湿润稳定性。推荐：温度400C以下，湿度70％RH以下，进厂元件的使用期不可超过6个月。
③ 采用小的焊区宽度尺寸，以减少焊料溶融时对元件端部产生的表面张力。另外可适当减小焊料的印刷厚度，如选用100um。
④ 焊接温度管理条件设定对元件翘立也是一个因素。通常的目标是加热要均匀，特别是在元件两连接端的焊接圆角形成之前，均衡加热不可出现波动。
润湿不良
润湿不良是指焊接过程中焊料和电路基板的焊区（铜箔），或SMD的外部电极，经浸润后不生成相互间的反应层，而造成漏焊或少焊故障。其中原因大多是焊区表面受到污染或沾上阻焊剂，或是被接合物表面生成金属化合物层而引起的。譬如银的表面有硫化物，锡的表面有氧化物都会产生润湿不良。另外焊料中残留的铝、锌、镉等超过0.005％以上时，由於焊剂的吸湿作用使活化程度降低，也可发生润湿不良。因此在焊接基板表面和元件表面要做好防污措施。选择合适和焊料，并设定合理的焊接温度曲线。
再流焊接是SMT工艺中复杂而关键的工艺，涉及到自动控制、材料、流体力学和冶金等多种科学、要获得优良的焊接质量，必须深入研究焊接工艺的方方面面。
