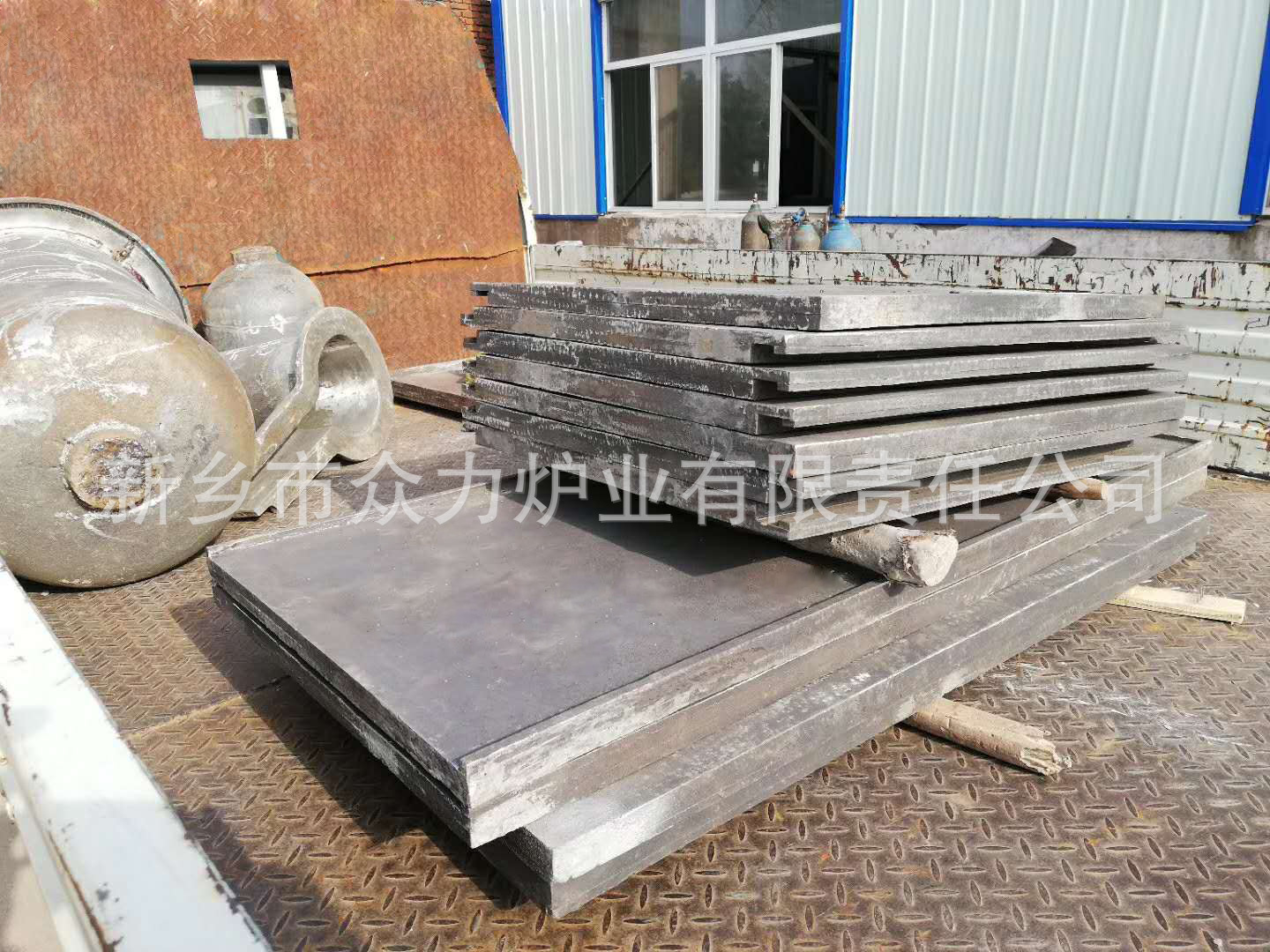

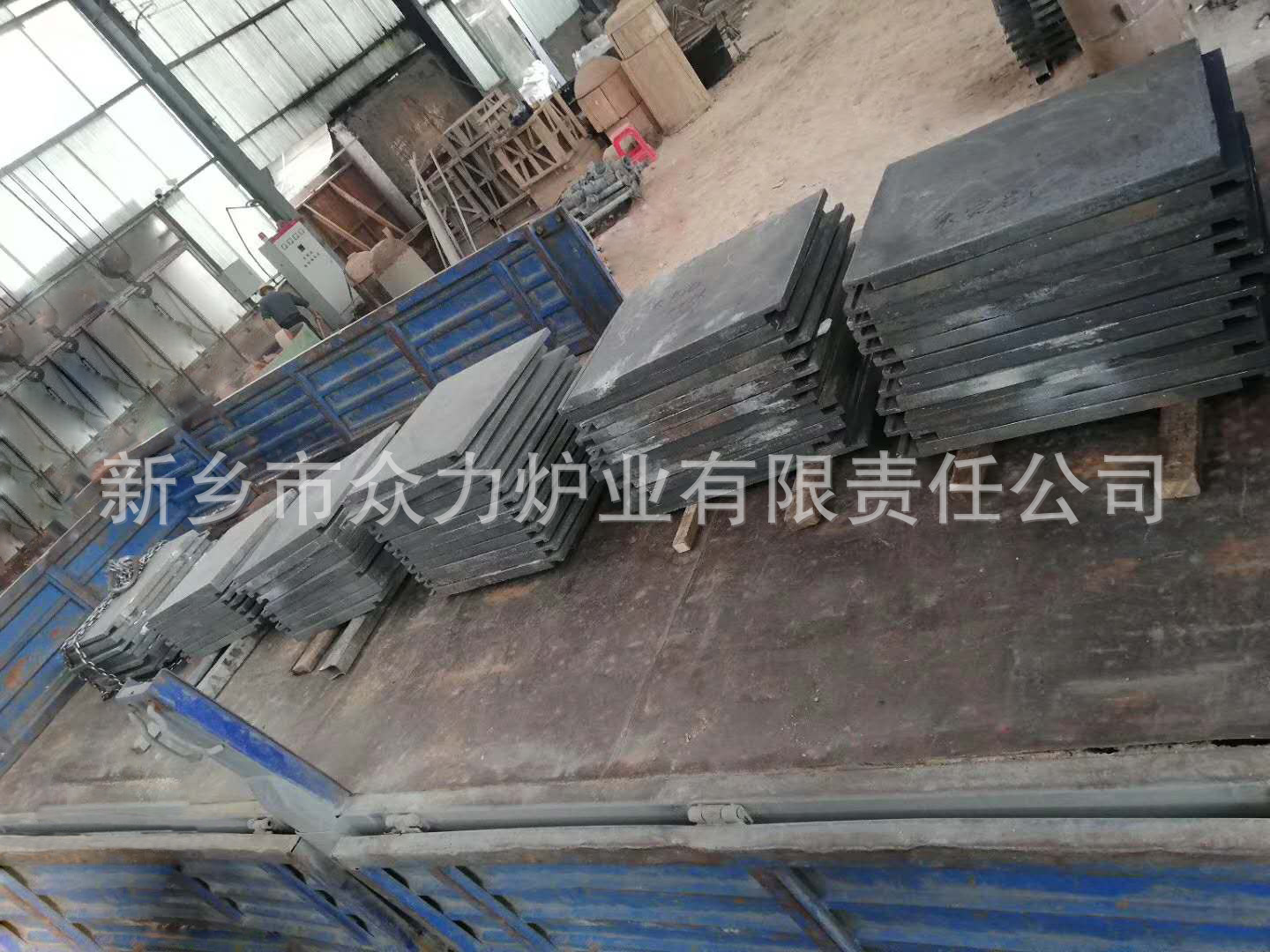

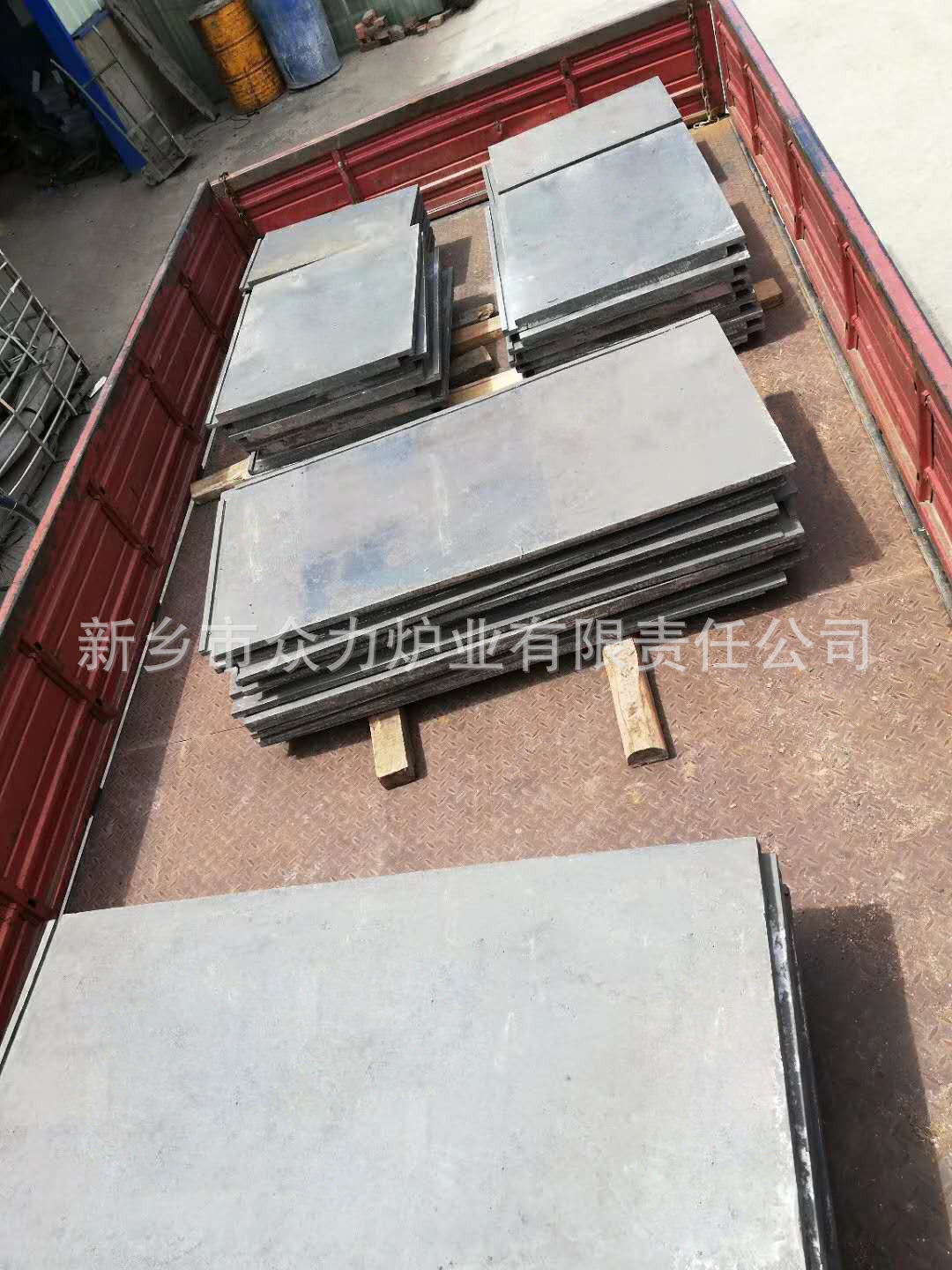

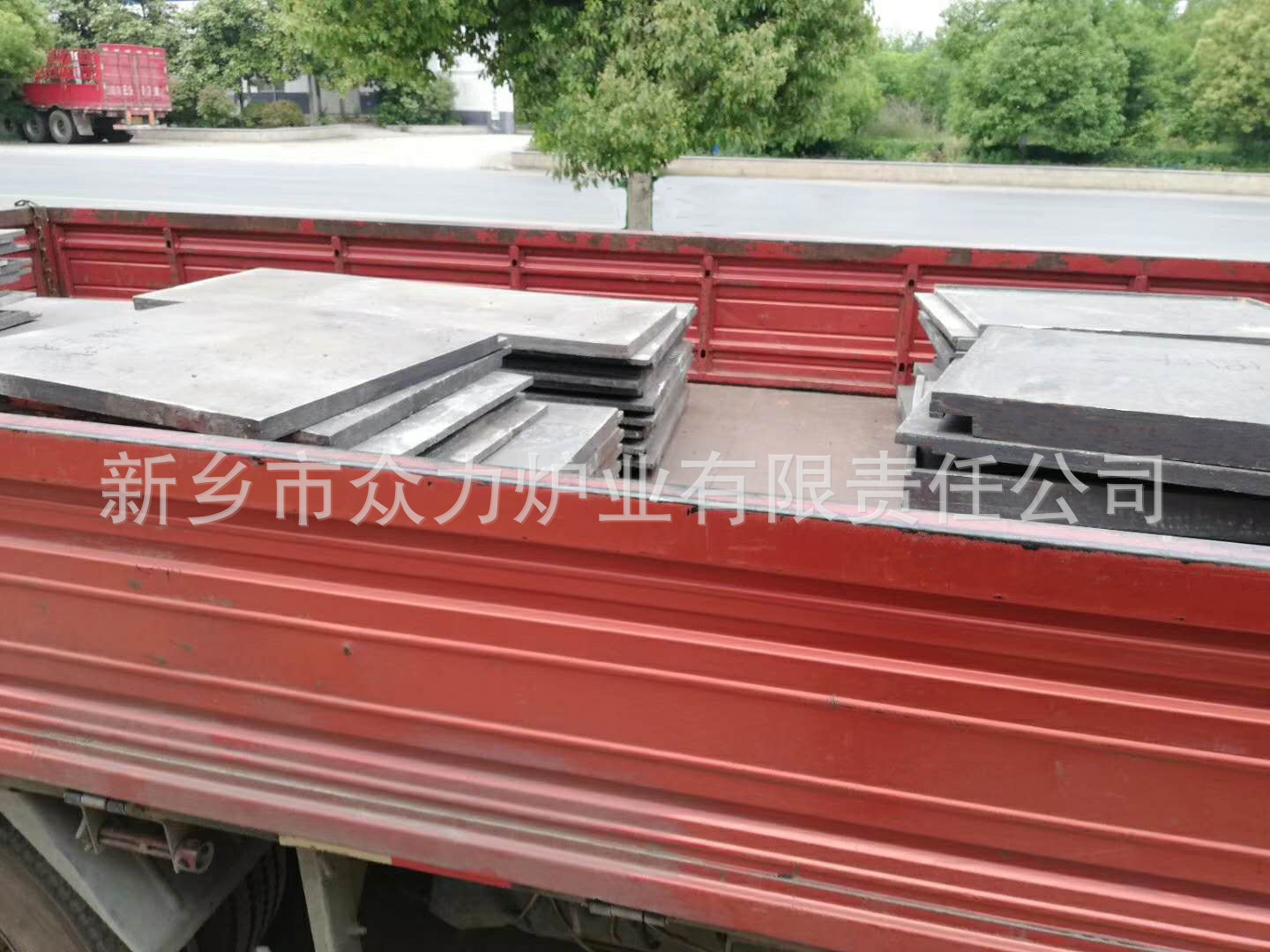

| 产品规格及说明 | |
|---|---|
| 设备品牌：帝龙 | 设备型号：DL_A8574 |
| 订购价格：电话/面议 | 交货日期：3~30/工作日 |
| 公差:1mm | 打样周期:1-3天 |
| 加工周期:4-7天 | 表面处理:抛光打磨 |
| 成型工艺:低压铸造 | 砂型铸造种类:粘土湿砂型 |
| 特种铸造种类:消失模铸造 | 年剩余加工能力:1000000（件） |
| 材质:30Cr18Mn12Si2N/30Cr24Ni7SiNRe /40Cr25Ni20Si2 | |
| 产品标签：设备配件,耐热钢配件,耐热钢耐高温配件,耐高温配件 | |
| 咨询热线：13715339029 | 售后服务：13715339029 |
| 技术咨询：13715339029 |  QQ咨询：260200500 |
最佳回答：
4720合金钢耐高温蠕变和蠕变破裂的温度上限是摄氏550。
上海艾荔艾金属材料，竭诚为您服务。
其他答案1：
你好，是美国SAE4720还是ASTM4720呢，日本没有4720这个牌号
最佳回答：
不锈钢，是耐热性能较好的钢材料。以常见304为例：
Q235B－－200度； 普通碳素钢
Q245R、20#－－400度； 容器板、优质碳素钢
12Cr1MoV, P11等－－550度； 中合金耐热钢，珠光体耐热钢；
P91、P92等－－650度； 高合金耐热钢，马氏体耐热钢
304－－800度。 奥氏体不锈钢。
Inconel 615, 718－－1000度。镍铬铁合金，相当于在不锈钢上基础上，减小铁，增加镍和铬。也是奥氏体。
最佳回答：
特性及适用范围
Alloy 330耐热钢为抗渗碳，氮化性大的钢种，因为有较高的铬、镍含量，使得其拥有高温蠕变强度，在高温下能持续作业，具有良好的耐高温性，可在1035℃以下反复加热抗氧化。Alloy 330耐热钢可用作炉用钢料、石油裂解装置等。
化学成份
碳 C ：≤0.15
硅 Si：≤1.50
锰 Mn：≤2.00
硫 S ：≤0.030
磷 P ：≤0.035
铬 Cr：14.00～17.00
镍 Ni：33.00～37.00
力学性能
抗拉强度 σb (MPa)：≥560
条件屈服强度 σ0.2 (MPa)：≥205
伸长率 δ5 (%)：≥40
断面收缩率 ψ (%)：≥50
硬度 ：≤201HB
热处理规范
固溶 1030～1180℃快冷。
最佳回答：
不一样。
304耐热钢的型号是指 Super304H，是日本标准 的奥氏体不锈钢材料。高温性能好，适合做锅炉炉管。
304通常指普通不锈钢， Super304H 和国标 07Cr19Ni10差不多，是在304的基础上对组分进行了一些调整
其他答案1：
耐热的话一般会用304L的，
最佳回答：
主要是材质不同，同时应用场合也不一样。
耐热钢是钢材，有韧性、强度高，一般供货状态是型材，如管材、板材等；
而耐热铸铁是铁，是脆性材料，没有韧性，强度也比钢材低，它的供货状态是铸件，是要按客户要求铸造生产的。一般用于强度不高的场合。
其他答案1：
性能差别大，耐热铁不能焊接
最佳回答：
二种钢的化学成分构成基本相差不多，但是其区别在于各种成分的比例不同：后者的碳含量平均较高，这就意味着后者的硬度要高于前者、而韧性要低于后者，但是一般后者的镍含量较高，所以耐热性要比前者高。
组成金属材料的主要材料是铁和碳，二者的含量不同会造成很大的性能差距，这就是在有关金属材料的所有书籍中，都对铁碳合金进行详细描述的原因。金属材料中其他少数元素的组成，主要是调整性能取向。
最佳回答：
没有那种钢，钢耐热温度可不是熔点，要知道耐热温度是指钢在此温度下各种性能指标能达到使用要求，比方说屈服强度在加热情况下是会降低的。所以现在暂时耐热钢也就是1000度左右
—————–《金属学与热处理》—————————-
1) 热化学稳定钢
常用钢种有3Cr18Ni25Si2、3Crl8Mnl2Si2N 等。它们的抗氧化性能很好，最高工作温
度可达约1000℃，多用于制造加热炉的受热构件、锅炉中的吊钩等。它们常以铸件的形式
使用，主要热处理是固溶处理，以获得均匀的奥氏体组织。
2) 热强钢
常用钢种的牌号、化学成分、热处理、性能介绍如下。
① 珠光体耐热钢：常用牌号是15CrMo 和12CrMoV 两种。这类钢合金元素含量少，
用于工作温度低于600℃的结构件，如锅炉的炉管、过热器、石油热裂装置、气阀等。它
们一般在正火—回火状态下使用，组织为细珠光体或索氏体加部分铁素体。
② 马氏体耐热钢：常用钢种为Cr12 型(1CrllMoV、1Cr12WMoV)和Cr13 型(1Crl3、
2Cr13)钢。含有大量Cr，抗氧化性及热强性均高，淬透性好，最高工作温度与珠光体耐热
钢相近，但热强性高得多。多用于制造600℃以下受力较大零件，如汽轮机叶片等，多在
调质状态下使用。
③ 奥氏体耐热钢：最常用的钢种是ICr18Ni9Ti和Crl3型一样既是不锈钢又可作耐热钢使
用。其热化学稳定性和热强性都比珠光体和马氏体耐热钢高，工作温度可达750℃～800℃，
用于制作一些比较重要的零件如燃气轮机轮盘和叶片等。这类钢需进行固溶处理或固溶—
时效处理。
3. 耐热合金(高温合金)
根据生产工艺高温合金分为变形高温合金和铸造高温合金两种。变形高温合金的牌号
以“GH”后接4 阿拉伯数字表示。G、H 相应为“高、合”汉语拼音字首，第一位数字1
表示固溶强化型铁基合金，2 表示时效强化型铁基合金，3 表示固溶强化型镍基合金，4 表
示时效强化型镍基合金，6 表示钴基合金。铸造高温合金用K 表示，后接3 位数字。第一
位数字1表示时效硬化型铁基合金，4表示时效硬化型镍基合金，6表示钴基合金。第一位
数字后的数字均为顺序号。
其中镍基高温合金是目前在700℃～900℃范围内使用的主要高温合金，其热处理都是
固溶一时效处理，组织为含Mo、W 的Ni-Cr 或Ni-Cr-Co 固溶体与金属间化合物析出相。
镍基合金的热强性很高，塑性很差，锻轧加工相当困难，铸造生产时性能较好。
—————————————————————-
楼下所说的。铬锰氮硅耐热钢。就是3Crl8Mnl2Si2N。做箱底对性能要求不高，可以理解
其他答案1：
模具钢
其他答案2：
钛钢、钨钢、锰钢、硅钢等
最佳回答：
高温钢一般是高温合金钢，可以在800~900度的温度下正常工作，如内燃机的燃烧室就是高温钢制作的。典型的型号如GH1131、GH3044—等。
Leave A Comment
