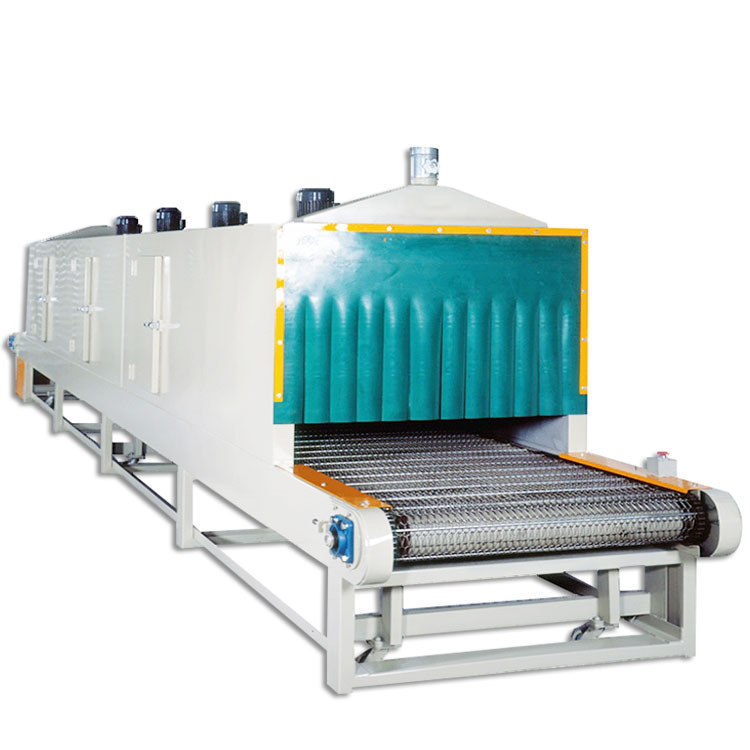

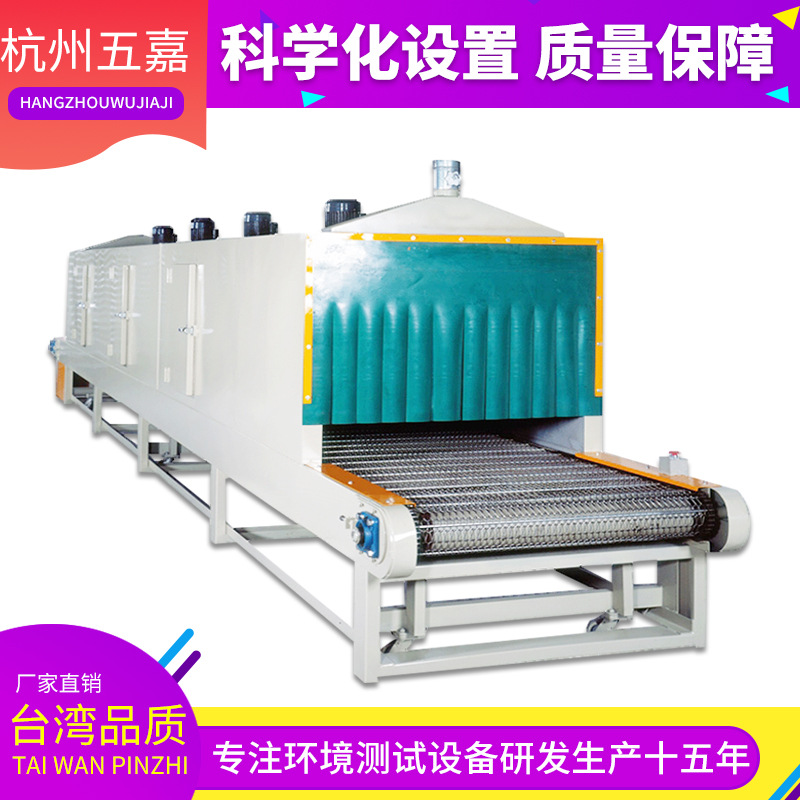

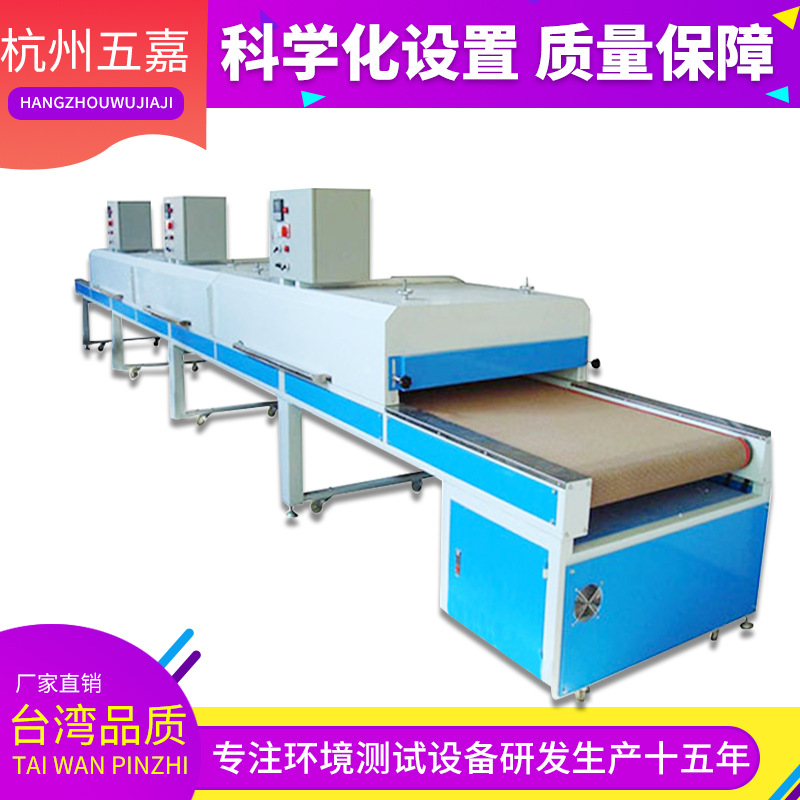

一．设备用途及特点
帝龙科技烘烤设备与传统烘烤设备有以下特色：
1.被烤产品内外同时受热，内外温差小，不变形，不变色；
2.烘烤速度快，效率高；可局部加热，能源浪费少，省电，节省20%；
3.体积小，省空间，省费用；
4.生产线连接使用，同步控制；
5.温度可分段控制，以适应产品需求，弹性高；
6.强制抽风装置，溶剂残留少；
7.产品预先静置时间短，工时少，污染少：
8,采用恒温控制系统，
二．设备主要参数
1内箱结构：
?尺寸 W500*H1320*L4000
?材质: 烘烤罩钢板（ 1.2mm厚) ；
?输送带： 铁氟龙网带
?网带宽： 500MM
?网带调速范围： 0-5M/min
?运风系统： 强制运风组合抽风（曼达）
?隔热材质： 真空矽酸铝+丝棉双层
?输送带距地面： 750mm
?进料口长度 ： 500mm
?出料口长度 ： 500mm
?工作区： 3000mm
?运输马达： 无极调速
?电流表： 50A一套
?电压表： 380V一套
?工作电压： 380V
?炉内温度： RT+10℃ – 200℃
三．烘干隧道炉配置清单
|
序号 |
设备名称规格型号组件说明 |
|
一 |
平面输送式烘烤线 |
|
a输送机线体 |
|
|
1．线体规格L4M#W0.5M*H0.3M（内尺寸）
|
|
|
2．输送机型式：连续式隧道式输送机 |
|
|
3输送机网带：不锈钢网带
|
|
|
4．机架：60*60方通表面喷漆制作 |
|
|
5．喷涂区除尘区护罩：采用制作 |
|
|
6．上下件区线体下部封烤漆板 |
|
|
b线体驱动及张紧系统 |
|
|
1.驱动动力：1HP永力卧式马达配1:80动力安装于机头下方。 |
|
|
2．调速：台湾1HP变频器 型号(SANJING) 线速0.7—-5M/MIN可调 |
|
|
3．网带自动张紧装置：螺旋张紧型 |
|
|
二 |
加热区 |
|
A加热炉盖 |
|
|
1炉体规格：L3000*W500 |
|
|
2炉体外板采用1.2mm钢板制作 |
|
|
3．内板采用(SUS304)钢板制作 |
|
|
4．保温层硅酸铝棉(100MM) |
|
|
5．支架采用方通制作(60*60) |
|
|
6．分段配置检修 |
|
|
三 |
加热器：
|
|
1．常规使用温度200度 |
|
|
2．采用不锈钢加热管 |
|
|
3．采用60*60方通做固定支架 |
|
|
4．配高温连接线 |
|
|
四 |
电器部分 |
|
1．温度控制器 台湾 GONGWANG |
|
|
2．保护仪表日本RKC |
|
|
3．温度传感器PT100 |
|
|
4．接触器 正泰 |
|
|
5．固态继电器 台安台湾 |
|
|
6．中间继电器 欧姆龙 台湾 |
|
|
6．加热棒 1KW/支或不锈钢发热管（定做） |
|
|
7．端子排 NIM（日本） |
|
|
8．声光报警 台安 （台湾） |
|
|
9．加热器保护 正泰 |
以上数据仅供参考，详细请咨询旺旺号或者电话联系。
最佳回答：
要看产品的工艺要求，现在都是PID微电脑温控，温度控制在1度内，一般第一段温度稍高，最后一段稍低。
其他答案1：
要看产品的工艺要求，现在都是PID微电脑温控，温度控制在1度内，一般第一段温度稍高，最后一段稍低
其他答案1：
你去检查一下，部分加热管或电热丝是否有损坏，还有接触器的桥是否个别有损坏（能合闸但个别桥不通，等于没电给加热管或电热丝加热，）影响升温。再有就是感温元件与温控器是否有问题。请好好查查。我看还是加热方面出了问题，温度升不上来。达不到设定的温度。
其他答案2：
这个情况可以从两个方面入手，1检查热电偶，如果没有换过的话，线出问题的可能性较小，2如果接触器正常吸合，看加热是几个，重点检查离热电偶探头近的那个，再就是看接触器线圈能吸合，看下主触头正常不
其他答案3：
这种情况应该是发热管坏了一部分，比如有三根发热管，可能其中坏了一根或者两根，所以才一直达不到设定值 ，请检查发热管！
其他答案4：
温控表的电偶线有没有问题？
最佳回答：
回流焊也属于隧道炉分支的一种，都是属于流水线式干燥设备，回流焊只是专用于电子元件焊接，温度控制要求更高。
最佳回答：
正常情况下，从钎焊炉里出来到流水线的产品，已经完全冷却了，这样的话没有问题，但是你们从钎焊炉里出来的产品温度没有降下来，就直接到流水线上了，这样是不行的，可能对产品有损害
其他答案1：
安全的，只要做好设备使用的安全要求。
其他答案1：
买粘土砖就行 也不是很贵 一般的粘土耐火砖耐温在1500左右。如果需要高强度的 就买高一级别的。现在粘土砖价格在1.1元/块左右（山东淄博地区）.
最佳回答：
回流焊也属于隧道炉分支的一种，都是属于流水线式干燥设备，回流焊只是专用于电子元件焊接，温度控制要求更高。
其他答案1：
回流焊每个温区的温度是可以设定的
最佳回答：
显示温度51℃，设定温度为160℃，温度为什么上不来，是什么原因？
答：从图片看出，输出端绿灯亮，表示一直有输出，发热管一直在工作，温度始终不能上升。原因一：发热管功率不够大，可是从设定温度160，显示温度51，来看，总的温度不算高，一般厂家不会只是用很小功率的发热管。原因二：发热管烧坏，导致只有部分加热管正常工作，从而达不到设定温度。
显示温度94℃，设定温度为53℃，为什么温度不受调节仪的控制，是什么原因？
答：从图片看，输出端红灯亮，说明没有输出，发热管没有加热工作。设定温度为53度，显示温度为94度，说明是发热管的功率很大，加热过程中的缓冲很大，在加热管停止加热后，发热管的余热让温度一直上升。
从以上图片中温控器看出，是通过交流接触器通断作用控制加热，这样的温度控制准确度不好，并且隧道炉的热损失比较大，很容易导致温度的偏差。建议通过固态继电器PID控制，或者可控硅控制。
其他答案1：
可能是空气加热器配置不合理，也可能是 隧道排风位置不合理，相互干扰。也有可能是引风机不匹配。
最佳回答：
首先贵司的炉子在刚开始使用时就必需用炉温测试仪将炉子的温度调整好,让温控器上显示出来的温度是你产品的实际温度,你每次炉子温度出现变化的时候就去调温控器那真是自欺欺人的做法,这样做只能从温控器上看温度210度,是准的,但实际你的炉内产品表面温度还是不正常的,所以建议你做炉温测试仪去检验一下炉子,再根据炉温曲线调整下温控器,如果炉温测试仪测出来的曲线不正常,那就看在炉子的哪个部位不正常的,把那个部位进行修理调节,再用炉温测试仪检验是否修理好,反复测试几次调整炉子,直至产品表面温度变化在允许误差范围之内.
其他答案1：
你在温控器上做温度补偿 是不是有点自欺欺人呀。 我建议把经常出问题的那条温度点的温度传感器进行更换。
最佳回答：
不加热段温度超温主要是由于加热段对流或辐射过来的热，温区间互相干扰引起的，引起的原因：1.RT热风机搅拌可以加剧了高温热风流到低温。2.温区间没有设置隔帘。3.产品装载占的空间太小，对流及辐射阻力很小。4.不加热区可能有排烟设计，排烟太大。具体可咨询陕西六元碳晶公司陈sir
