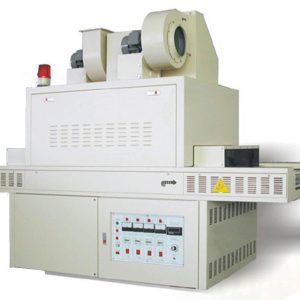

设计说明及设备描述

规格要求及配置：

       1.       外形部分：外形尺寸总长3.0米,宽0.95米, 高1.55米。设备共分为三部分，第一部分：上料区，上料段长为0.4米。第二部分：加热区，加热段长2.2米。第三部分：下料区，下料段长为0.4米。设备外壳采用1.5mm厚冷板折弯焊接制作而成,主体支架采用Q235方料焊接制作，表面高温静电喷塑处理（非普通油漆），耐腐蚀,易清洗，抗氧化；设备底部配M14可调节脚杯，保证设备的平稳。

       2.      内胆部分：内胆尺寸长2.2米，宽0.6米，有效宽度为0.55米，高0.2米（高度可调节）。炉腔内胆均采用1.5mm厚不锈钢板制作，以免生锈、抗氧化、易清洗，使炉内更加洁净。

       3.      输送部分：输送带采用P31.75不锈钢网带输送，穿杆Φ8，网带线径Φ1.5。采用0.37KW减速马达，变速比为1:800，采用1P变频器调速，速度为0.02M-1M/Min内可调，保证设备运转平稳。

        4.      保温部分：保温材质为耐高温硅酸铝棉，保温层的厚度为75mm,使设备外壳不烫手。

        5.      发热部分:采用台湾不锈钢带翅片发热管，发热管总功率9KW.发热管均匀分布于炉内，室温升至150℃约为25分钟。采用微电脑控制器配合电热偶及SSR固态继电器来控制发热管的发热量，当温度维持在恒温时，只有40%-50%的发热管功率工作，维持室内的温度。减少电能的浪费，以及达到节能减排的要求。

        6.      运风部分：设备采用热风水平循环运风方式，配0.37KW运风马达*2台和10寸运风风轮*2台，配进气、排气口阀门，可调节空气流量，使炉内温度更加均匀。

        7.      电器控制部分：设备配有独立电箱，方便操作；电源380V，三相五线制，设备总功率为10.5KW。采用台湾宣荣微电脑智能型数显温控器或者同等知名品牌，配有PV和SV数字显示窗口，采用模块连续缓冲式输出。配合性价比极高的E系列DC24V输出型温控器，可使输出电压平稳线性变化，控温效果更稳定，性能更卓越，使温度更加精准,内部温差±5度；功能有PID自整定、自动恒温、温度到后报警断电、超温断电、漏电保护断路器、电机过载保护等功能，其它电器均采用三菱、施耐德，欧姆龙或同等知名品牌电器控制。

安全标准：

a、安全电压：GB3805;

b、机械设备及防护安全：GB8196;

c、漏电保护：GB6829;

d、环境卫生保护：GB5083；

e、噪音：符合国家工业设备安装要求。
