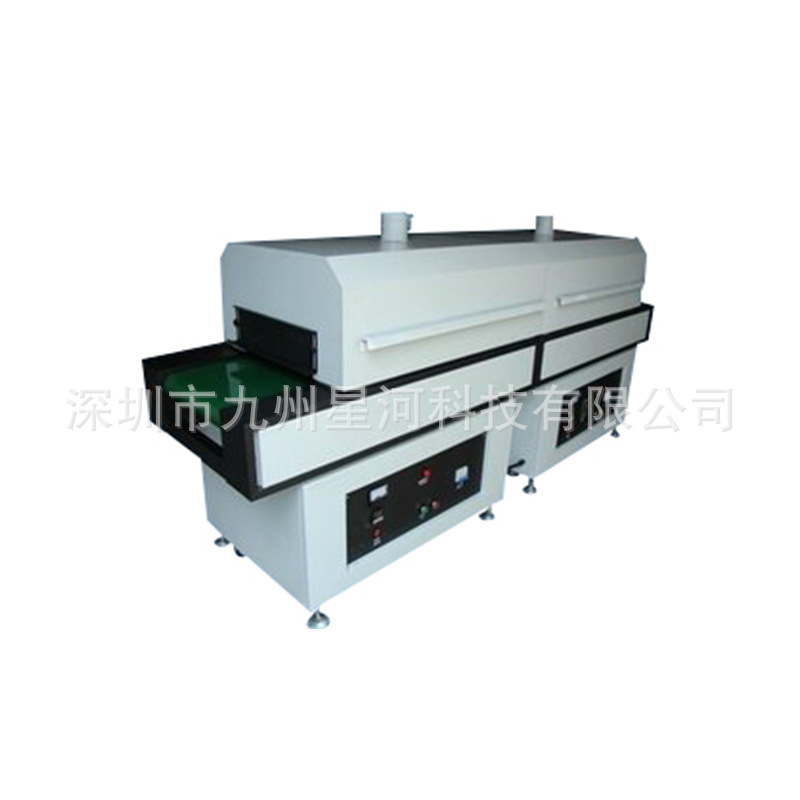

UV灯：4PCS
发光体（有效照射宽度）：230mm；
UV灯距输送带距离可调：50-120mm
UV灯功率密度：100W/CM
UV灯光强可调：100；
输送带宽度：500mm；
输送速度：1-10米无极可调；
进料端长：600mm;
UV室长：1000mm;
出料端：600mm;
滚筒：表面滚花,确保输送平稳；
整机冷却方式：风冷；
整机外观：灰色间不锈钢面板
整机规格：1600L*400W*1600H mm
内炉尺寸: 800L*230W*120H mm
最佳回答：
SMT常用术语中英文对照
简称
英文全称
中文解释
SMT
Surface Mounted Technology
表面贴装技术
SMD
Surface Mount Device
表面安装设备(元件)
DIP
Dual In-line Package
双列直插封装
QFP
Quad Flat Package
四边引出扁平封装
PQFP
Plastic Quad Flat Package
塑料四边引出扁平封装
SQFP
Shorten Quad Flat Package
缩小型细引脚间距QFP
BGA
Ball Grid Array Package
球栅阵列封装
PGA
Pin Grid Array Package
针栅阵列封装
CPGA
Ceramic Pin Grid Array
陶瓷针栅阵列矩阵
PLCC
Plastic Leaded Chip Carrier
塑料有引线芯片载体
CLCC
Ceramic Leaded Chip Carrier
塑料无引线芯片载体
SOP
Small Outline Package
小尺寸封装
TSOP
Thin Small Outline Package
薄小外形封装
SOT
Small Outline Transistor
小外形晶体管
SOJ
Small Outline J-lead Package
J形引线小外形封装
SOIC
Small Outline Integrated Circuit Package
小外形集成电路封装
MCM
Multil Chip Carrier
多芯片组件
MELF
圆柱型无脚元件
D
Diode
二极管
R
Resistor
电阻
SOC
System On Chip
系统级芯片
CSP
Chip Size Package
芯片尺寸封装
COB
Chip On Board
板上芯片
SMT基本名词解释
A
Accuracy(精度)： 测量结果与目标值之间的差额。
Additive Process(加成工艺)：一种制造PCB导电布线的方法，通过选择性的在板层上沉淀导电材料(铜、锡等)。
Adhesion(附着力)： 类似于分子之间的吸引力。
Aerosol(气溶剂)： 小到足以空气传播的液态或气体粒子。
Angle of attack(迎角)：丝印刮板面与丝印平面之间的夹角。
Anisotropic adhesive(各异向性胶)：一种导电性物质，其粒子只在Z轴方向通过电流。
Annular ring(环状圈)：钻孔周围的导电材料。
Application specific integrated circuit (ASIC特殊应用集成电路)：客户定做得用于专门用途的电路。
Array(列阵)：一组元素，比如：锡球点，按行列排列。
Artwork(布线图)：PCB的导电布线图，用来产生照片原版，可以任何比例制作，但一般为3:1或4:1。
Automated test equipment (ATE自动测试设备)：为了评估性能等级，设计用于自动分析功能或静态参数的设备，也用于故障离析。
Automatic optical inspection (AOI自动光学检查)：在自动系统上，用相机来检查模型或物体。
B
Ball grid array (BGA球栅列阵)：集成电路的包装形式，其输入输出点是在元件底面上按栅格样式排列的锡球。
Blind via(盲通路孔)：PCB的外层与内层之间的导电连接，不继续通到板的另一面。
Bond lift-off(焊接升离)：把焊接引脚从焊盘表面(电路板基底)分开的故障。
Bonding agent(粘合剂)：将单层粘合形成多层板的胶剂。
Bridge(锡桥)：把两个应该导电连接的导体连接起来的焊锡，引起短路。
Buried via(埋入的通路孔)：PCB的两个或多个内层之间的导电连接(即，从外层看不见的)。
C
CAD/CAM system(计算机辅助设计与制造系统)：计算机辅助设计是使用专门的软件工具来设计印刷电路结构；计算机辅助制造把这种设计转换成实际的产品。这些系统包括用于数据处理和储存的大规模内存、用于设计创作的输入和把储存的信息转换成图形和报告的输出设备
Capillary action(毛细管作用)：使熔化的焊锡，逆 着重力，在相隔很近的固体表面流动的一种自然现象。
Chip on board (COB板面芯片)：一种混合技术，它使用了面朝上胶着的芯片元件，传统上通过飞线专门地连接于电路板基底层。
Circuit tester(电路测试机)：一种在批量生产时测试PCB的方法。包括：针床、元件引脚脚印、导向探针、内部迹线、装载板、空板、和元件测试。
Cladding(覆盖层)：一个金属箔的薄层粘合在板层上形成PCB导电布线。
Coefficient of the thermal expansion(温度膨胀系数)：当材料的表面温度增加时，测量到的每度温度材料膨胀百万分率(ppm)
Cold cleaning(冷清洗)：一种有机溶解过程，液体接触完成焊接后的残渣清除。
Cold solder joint(冷焊锡点)：一种反映湿润作用不够的焊接点，其特征是，由于加热不足或清洗不当，外表灰色、多孔。
Component density(元件密度)：PCB上的元件数量除以板的面积。
Conductive epoxy(导电性环氧树脂)：一种聚合材料，通过加入金属粒子，通常是银，使其通过电流。
Conductive ink(导电墨水)：在厚胶片材料上使用的胶剂，形成PCB导电布线图。
Conformal coating(共形涂层)：一种薄的保护性涂层，应用于顺从装配外形的PCB。
Copper foil(铜箔)：一种阴质性电解材料，沉淀于电路板基底层上的一层薄的、连续的金属箔， 它作为PCB的导电体。它容易粘合于绝缘层，接受印刷保护层，腐蚀后形成电路图样。
Copper mirror test(铜镜测试)：一种助焊剂腐蚀性测试，在玻璃板上使用一种真空沉淀薄膜。
Cure(烘焙固化)：材料的物理性质上的变化，通过化学反应，或有压/无压的对热反应。
Cycle rate(循环速率)：一个元件贴片名词，用来计量从拿取、到板上定位和返回的机器速度，也叫测试速度。
D
Data recorder(数据记录器)：以特定时间间隔，从着附于PCB的热电偶上测量、采集温度的设备。
Defect(缺陷)：元件或电路单元偏离了正常接受的特征。
Delamination(分层)：板层的分离和板层与导电覆盖层之间的分离。
Desoldering(卸焊)：把焊接元件拆卸来修理或更换，方法包括：用吸锡带吸锡、真空(焊锡吸管)和热拔。
Dewetting(去湿)：熔化的焊锡先覆盖、后收回的过程，留下不规则的残渣。
DFM(为制造着想的设计)：以最有效的方式生产产品的方法，将时间、成本和可用资源考虑在内。
Dispersant(分散剂)：一种化学品，加入水中增加其去颗粒的能力。
Documentation(文件编制)：关于装配的资料，解释基本的设计概念、元件和材料的类型与数量、专门的制造指示和最新版本。使用三种类型：原型机和少数量运行、标准生产线和/或生产数量、以及那些指定实际图形的政府合约。
Downtime(停机时间)：设备由于维护或失效而不生产产品的时间。
Durometer(硬度计)：测量刮板刀片的橡胶或塑料硬度。
E
Environmental test(环境测试)：一个或一系列的测试，用于决定外部对于给定的元件包装或装配的结构、机械和功能完整性的总影响。
Eutectic solders(共晶焊锡)：两种或更多的金属合金，具有最低的熔化点，当加热时，共晶合金直接从固态变到液态，而不经过塑性阶段。
F
Fabrication()：设计之后装配之前的空板制造工艺，单独的工艺包括叠层、金属加成/减去、钻孔、电镀、布线和清洁。
Fiducial(基准点)：和电路布线图合成一体的专用标记，用于机器视觉，以找出布线图的方向和位置。
Fillet(焊角)：在焊盘与元件引脚之间由焊锡形成的连接。即焊点。
Fine-pitch technology (FPT密脚距技术)：表面贴片元件包装的引脚中心间隔距离为 0.025%26quot;(0.635mm)或更少。
Fixture(夹具)：连接PCB到处理机器中心的装置。
Flip chip(倒装芯片)：一种无引脚结构，一般含有电路单元。 设计用于通过适当数量的位于其面上的锡球(导电性粘合剂所覆盖)，在电气上和机械上连接于电路。
Full liquidus temperature(完全液化温度)：焊锡达到最大液体状态的温度水平，最适合于良好湿润。
Functional test(功能测试)：模拟其预期的操作环境，对整个装配的电器测试。
G
Golden boy(金样)：一个元件或电路装配，已经测试并知道功能达到技术规格，用来通过比较测试其它单元。
H
Halide s(卤化物)：含有氟、氯、溴、碘或砹的化合物。是助焊剂中催化剂部分，由于其腐蚀性，必须清除。
Hard water(硬水)：水中含有碳酸钙和其它离子，可能聚集在干净设备的内表面并引起阻塞。
Hardener(硬化剂)：加入树脂中的化学品，使得提前固化，即固化剂。
I
In-circuit test(在线测试)：一种逐个元件的测试，以检验元件的放置位置和方向。
J
Just-in-time (JIT刚好准时)：通过直接在投入生产前供应材料和元件到生产线，以把库存降到最少。
L
Lead configuration(引脚外形)：从元件延伸出的导体，起机械与电气两种连接点的作用。
Line certification(生产线确认)：确认生产线顺序受控，可以按照要求生产出可靠的PCB。
M
Machine vision(机器视觉)：一个或多个相机，用来帮助找元件中心或提高系统的元件贴装精度。
Mean time between failure (MTBF平均故障间隔时间)：预料可能的运转单元失效的平均统计时间间隔，通常以每小时计算，结果应该表明实际的、预计的或计算的。
N
Nonwetting(不熔湿的)：焊锡不粘附金属表面的一种情况。由于待焊表面的污染，不熔湿的特征是可见基底金属的裸露。
O
Omegameter(奥米加表)：一种仪表，用来测量PCB表面离子残留量，通过把装配浸入已知高电阻率的酒精和水的混合物，其后，测得和记录由于离子残留而引起的电阻率下降。
Open(开路)：两个电气连接的点(引脚和焊盘)变成分开，原因要不是焊锡不足，要不是连接点引脚共面性差。
Organic activated (OA有机活性的)：有机酸作为活性剂的一种助焊系统，水溶性的。
P
Packaging density(装配密度)：PCB上放置元件(有源/无源元件、连接器等)的数量；表达为低、中或高。
Photoploter(相片绘图仪)：基本的布线图处理设备，用于在照相底片上生产原版PCB布线图(通常为实际尺寸)。
Pick-and-place(拾取-贴装设备)：一种可编程机器，有一个机械手臂，从自动供料器拾取元件，移动到PCB上的一个定点，以正确的方向贴放于正确的位置。
Placement equipment(贴装设备)：结合高速和准确定位地将元件贴放于PCB的机器，分为三种类型：SMD的大量转移、X/Y定位和在线转移系统，可以组合以使元件适应电路板设计。
R
Reflow soldering(回流焊接)：通过各个阶段，包括：预热、稳定/干燥、回流峰值和冷却，把表面贴装元件放入锡膏中以达到永久连接的工艺过程。
Repair(修理)：恢复缺陷装配的功能的行动。
Repeatability(可重复性)：精确重返特性目标的过程能力。一个评估处理设备及其连续性的指标。
Rework(返工)：把不正确装配带回到符合规格或合约要求的一个重复过程。
Rheology(流变学)：描述液体的流动、或其粘性和表面张力特性，如，锡膏。
S
Saponifier(皂化剂)：一种有机或无机主要成份和添加剂的水溶液，用来通过诸如可分散清洁剂，促进松香和水溶性助焊剂的清除。
Schematic(原理图)：使用符号代表电路布置的图，包括电气连接、元件和功能。
Semi-aqueous cleaning(不完全水清洗)：涉及溶剂清洗、热水冲刷和烘干循环的技术。
Shadowing(阴影)：在红外回流焊接中，元件身体阻隔来自某些区域的能量，造成温度不足以完全熔化锡膏的现象。
Silver chromate test(铬酸银测试)：一种定性的、卤化离子在RMA助焊剂中存在的检查。(RMA可靠性、可维护性和可用性)
Slump(坍落)：在模板丝印后固化前，锡膏、胶剂等材料的扩散。
Solder bump(焊锡球)：球状的焊锡材料粘合在无源或有源元件的接触区，起到与电路焊盘连接的作用。
Solderability(可焊性)：为了形成很强的连接，导体(引脚、焊盘或迹线)熔湿的(变成可焊接的)能力。
Soldermask(阻焊)：印刷电路板的处理技术，除了要焊接的连接点之外的所有表面由塑料涂层覆盖住。
Solids(固体)：助焊剂配方中，松香的重量百分比，(固体含量)
Solidus(固相线)：一些元件的焊锡合金开始熔化(液化)的温度。
Statistical process control (SPC统计过程控制)：用统计技术分析过程输出，以其结果来指导行动，调整和/或保持品质控制状态。
Storage life(储存寿命)：胶剂的储存和保持有用性的时间。
Subtractive proce ss(负过程)：通过去掉导电金属箔或覆盖层的选择部分，得到电路布线。
Surfactant(表面活性剂)：加入水中降低表面张力、改进湿润的化学品。
Syringe(注射器)：通过其狭小开口滴出的胶剂容器。
T
Tape-and-reel(带和盘)：贴片用的元件包装，在连续的条带上，把元件装入凹坑内，凹坑由塑料带盖住，以便卷到盘上，供元件贴片机用。
Thermocouple(热电偶)：由两种不同金属制成的传感器，受热时，在温度测量中产生一个小的直流电压。
Type I, II, III assembly(第一、二、三类装配)：板的一面或两面有表面贴装元件的PCB(I)；有引脚元件安装在主面、有SMD元件贴装在一面或两面的混合技术(II)；以无源SMD元件安装在第二面、引脚(通孔)元件安装在主面为特征的混合技术(III)。
Tombstoning(元件立起)：一种焊接缺陷，片状元件被拉到垂直位置，使另一端不焊。
U
Ultra-fine-pitch(超密脚距)：引脚的中心对中心距离和导体间距为0.010”(0.25mm)或更小。
V
Vapor degreaser(汽相去油器)：一种清洗系统，将物体悬挂在箱内，受热的溶剂汽体凝结于物体表面。
Void(空隙)：锡点内部的空穴，在回流时气体释放或固化前夹住的助焊剂残留所形成。
Y
Yield(产出率)：制造过程结束时使用的元件和提交生产的元件数量比率下载详细的说明：https://www.szdluv.com
最佳回答：
烧录器在大陆是叫编程器。因为台湾的半导体产业发展的早，到大陆后,客户之所以叫它为“编程器”是因为现在英文名为PROGRAMMER，这个英文名与一般编写软件程式设计师是同名，所以就叫“编程器”。
烧录器实际上是一个把可编程的集成电路写上数据的工具,烧录器器主要用于单片机（含嵌入式）/存储器(含BIOS)之类的芯片的编程（或称刷写）。
烧录器在功能上可分万用型烧录器、量产型烧录器、专用型烧录器。专用型烧录器价格最低，适用芯片种类较少，适合以某一种或者某一类专用芯片编程的需要， 例如仅仅需要对PIC系列编程。全功能通用型一般能够涵盖几乎（不是全部）所有当前需要编程的芯片，由于设计麻烦，成本较高，限制了销量，最终售价极高， 适合需要对很多种芯片进行编程的情况。
像比如：ISD1700烧录器，他针对的是ISD1700全系统语音芯片，ISD1700烧录器又可以分为多片烧录器和单片拷贝机，还有如：PM50烧录器，PM60烧录器，ISD3340烧录器
烧录器英文名为PROGRAMMER，有人叫WRITER，更早期有人叫BURNER，这种机器是用来烧录〔PROGRAM〕一种称为可烧录的IC 〔PROGRAMABLE IC〕，可烧录这些IC内部的CELL〔细胞〕资料，造成不同的功能，以前的IC大部份都是固定功能的IC〔DEDICATED ID〕，所以设计者若设计一片电路板必须用上多种不同的固定功能的IC，对大量生产者需准备很多类型的IC，自从可烧录的IC出现后，设计者只要准备一种 IC便可把它烧录成不同功能的IC，备料者只采购一种IC即可，备料方便，但须准备烧录器去烧录它。
在可程式元件选择众多的今日，您可以轻易 地将数佰万位元的程式和资料永久地保存在FLASH / EPROM中，或是将百来颗的传统数位元件塞进一个指甲般大小的CPLD / FPGA之中；也可以将整个微电脑化为一颗单晶片。只要研发工程师有创意就有可能在他的实验桌上，完成这件现今认为稀松平常的事。
回想在微处理器刚兴起的年代，只有部份的公司有能力去开光罩，订作一个MASK ROM或是一个ASIC，其中除了费用昂贵外，还要承受著很大的风险和不少的库存压力。
随著半导体厂商的推陈出新，陆续出现了可以由使用者程式化的元件，例如储存资料的非挥发性记忆体PROM、EPROM、EEPROM、FLASH EPROM…等等，容量由早期的几K bits到2002年可能供货的1 G bits。而早期只能用TTL来设计的数位电路也逐渐地被PLD所替代，由简单的PAL到现在百万GATE COUNT级CPLD / FPGA。再配和上IC烧录器厂商提供的工具日新月异，让“在桌上就可以定制IC”的美梦成真。
其他答案1：
PROGRAMABLE IC；深圳市帝龙科技有限公司，SMT贴片焊接、BGA焊接、程序烧录、测试组装
其他答案2：
烧录IC：IC Programming .
其他答案3：
PROGRAMMER
其他答案4：
IC Programming
最佳回答：
需要学习的东西很多，一次吃成胖子估计你也消化不了。大概给你介绍一下吧！
1、电阻（Resistor）
2、电容（Capacitor）
3、电感（Inductor）
4、IC（集成电路器件）
5、BGA、PLCC、TAN电容
6、电解电容（ECV）
7、连接器（Connector）
8、晶振（crystal）
9、晶体管（transistor）
10、三极管、二极管
等等很多很多
其他答案1：
本人在SMT多年，也培训了很多人当然包括操作员的一些知识。
在PCB上有很多元件位置，元件的英文代表意思如下：
电阻：R 电容：C 电感：L 晶振：Y
二极管：D 三极管：Q IC集成电路:U
排阻：RN 插座：J、CN、CON
误差：
F：+/-1%（正负1） J：+/-5% K：+/-10% M：+/-20% Z：+80%/-20%
等等，如还想知道其他东西，可以留言。
其他答案2：
有一些基本的电子元器件所对应的英文表示:
其他答案3：
这些chip、BGA、0805、0603、1005电子元件。。。。去学校培训下就什么都懂了呀，广州有家还挺出名的，上网就能找到了。
其他答案4：
可以上SMT之家看看，那有蛮多的资料的~
最佳回答：
SMT元件的精度分为七档，精度从低到高用英文表示分别为Z:+80-20%、M:±20%、K:±10%、J:±5%、G:±2%、F:±1%、D:±0.5%。
其他答案1：
一般电子元件型号中的T是代表盘装,一般是贴片的.
最佳回答：
灯光光源（贴片)用是SMT英文表示.
其他答案1：
贴片是Mounting or Placement。SMT是Surface Mounted Technology的缩写。意为：表面组装技术（表面贴装技术），其他的不懂。
最佳回答：
一般情况下的表示方法如下：
R：电阻
C：电容
L：电感
CN：连接器
IC：芯片
U：芯片
Q：三极管
TR：三极管
D：二极管
LED：发光二极管
TAB：电极片
X：晶振
T：变压器
RA：排阻
CA：排容
F：保险丝
SW：开关
这些都是常用的，基本的，当然也有一些PCB设计时会用其他不同的代码来表示，我说的，只有SMT业内通用的表示方法
其他答案1：
surface mount technology表面贴装技术
最佳回答：
SMT是表面组装技术（表面贴装技术）（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺。DIP是元器件封装方式，双列直插的，DIP封装，是dual inline-pin package的缩写，也叫双列直插式封装技术，双入线封装.
最佳回答：
一般PCBA由两部分组成:SMT和PTH
第一部分:SMT(Surface Mount Technology表面贴片技术)
SMT(Surface Mount Technology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。为IT（Information Technology）产业的飞速发展作出了巨大贡献。
第一章、SMT零件
SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。
一、标准零件
标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。
1、 零件规格:
(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表
公制表示法 1206 0805 0603 0402
英制表示法 3216 2125 1608 1005
含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：a、L（Length）：长度； W（Width）：宽度； inch：英寸
b、1inch=25.4mm（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
2、钽质电容(Tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。其对应关系如下表
型号 Y A X B C D
规格
L（mm） 3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm） 1.6 1.6 1.9 2.1 2.5 2.8
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。二、IC类零件
IC为Integrated Circuit(集成电路块)之英文缩写，业界一般以IC的封装形式来划分其类型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC有BGA、CSP、FLIP CHIP等等，这些零件类型因其PIN (零件脚)的多寡大小以及PIN与PIN之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述每种IC的外形及常用称谓等。
1、基本IC类型
(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）. (2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J型引脚）。(3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开。(4)、PLCC(Plastic Leadless Chip Carrier):零件四边有脚，零件脚向零件底部弯曲。(5)、BGA(Ball Grid Array):零件表面无脚，其脚成球状矩阵排列于零件底部。(6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包装。
2、IC称谓
在业界对IC的称呼一般采用“类型+PIN脚数”的格式，如：SOP14PIN、SOP16PIN、SOJ20PIN、QFP100PIN、PLCC44PIN等等。
三、零件极性识别
在SMT零件中，可分为有极性零件与无极性零件两大类。
无极性零件：电阻、电容、排阻、排容、电感
有极性零件：二极管、钽质电容、IC
其中无极性零件在生产中不需进行极性的识别，在此不赘述；但有极性零件之极性对产品有致命的影响，故下面将对有极性零件进行详尽的描述。
1、二极管(D)：在实际生产中二极管又有很多种类别和形态，常见的有Glass tube diode 、Green LED、Cylinder Diode等几种。
(1)、Glass tube diode：红色玻璃管一端为正极(黑色一端为负极)
(2)、Green LED：一般在零件表面用一黑点或在零件背面用一正三角形作记号，零件表面黑点一端为正极(有黑色一端为负极)；若在背面作标示，则正三角形所指方向为负极。
(3)、Cylinder Diode： 有白色横线一端为负极.
2、钽质电容:零件表面标有白色横线一端为正极。
3、IC：
IC类零件一般是在零件面的一个角标注一个向下凹的小圆点，或在一端标示一小缺口来表示其极性。
4、上面说明了常见零件之极性标示，但在生产过程中，正确的极性指的是零件之极性与PCB上标识之极性一致，一般在PCB上装着IC的位置都有很明确的极性标示，IC零件之极性标示与PCB上相应标示吻合即可。
四、零件值换算
这里主要指电阻值与电容值换算，因为在SMT上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细讲述有关细则。
1、电阻
(1)、电阻单位为欧姆,符号为”Ω”.
(2)、单位换算:1MΩ= KΩ= Ω
(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码 例:103
精密电阻: 误差值为±1%；其表示码为四码 例:1002
(4)、换算规则如下:
一般电阻 精密电阻
数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);
例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%
(5)、阻值换算的特殊状况：
a、当n=8或9时,10的次方数分别为-2或-1，即 或 。
b、当代码中含字母“R”时，此“R”相当于小数点“•”。
例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%
(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。
2、电容换算
在这里主要讲解电容常用单位之间的换算，因为电子行业中电容的单位一般都比较小，同一种电容有时因供货商不一样而表示的方法也不一样，生产时要能够快速在各种单位之间转换。
(1)、电容基本单位
1F= MF= μF= NF= PF
(2)、常用单位
常用的单位有μF、NF、PF，在实际生产中要对这三个单位相互间的转换非常熟练
