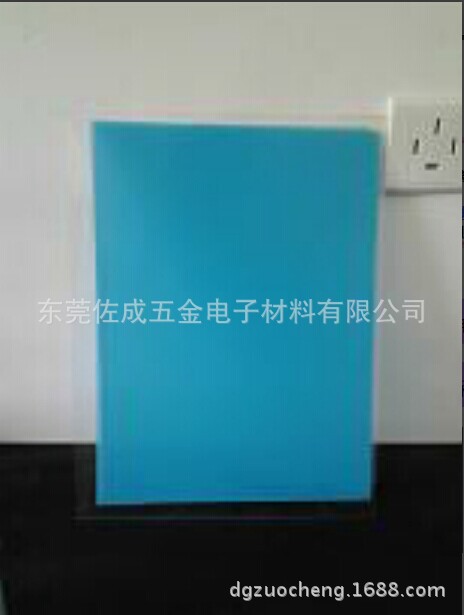

耐氢氟酸水脱型UV固化.手机面板.OGS触摸屏玻璃二次强化保护油墨

 1、使用前搅拌 3-5 分钟,根据印刷方式选择不同粘度。

  2、基板前处理:3-5%硫酸或盐酸水洗,烘干温度 80-120°C。

  3、印刷:网目 100-200 目斜网或直网,刮刀硬度 65-70°,刮刀角度 70-80°,刮刀长

度单边应大于印刷图像 10-20mm,刮胶条≥15mm,机 印速度 20-40cm/s,压力 1- 2kg/cm2。 ,1

  4、膜厚:10-30 μm

  5、UV 固化能量:1500-1800 MJ/cm2 6、脱膜:90°C纯水,较声 10-15分钟

 ≥ 4B耐腐蚀性切削液或清洗剂常温浸泡6h无起泡,无脱落表面硬度铅笔硬度计1H-3H耐氢氟酸20%氢氟酸浸泡30min无起泡,无脱落脱膜.

氢氟酸浸泡后,90°C纯水,较声10-15分钟脱落。
