PET与亚克力复合UV胶,无影胶,UV紫外线胶,uv胶水,UV无影胶

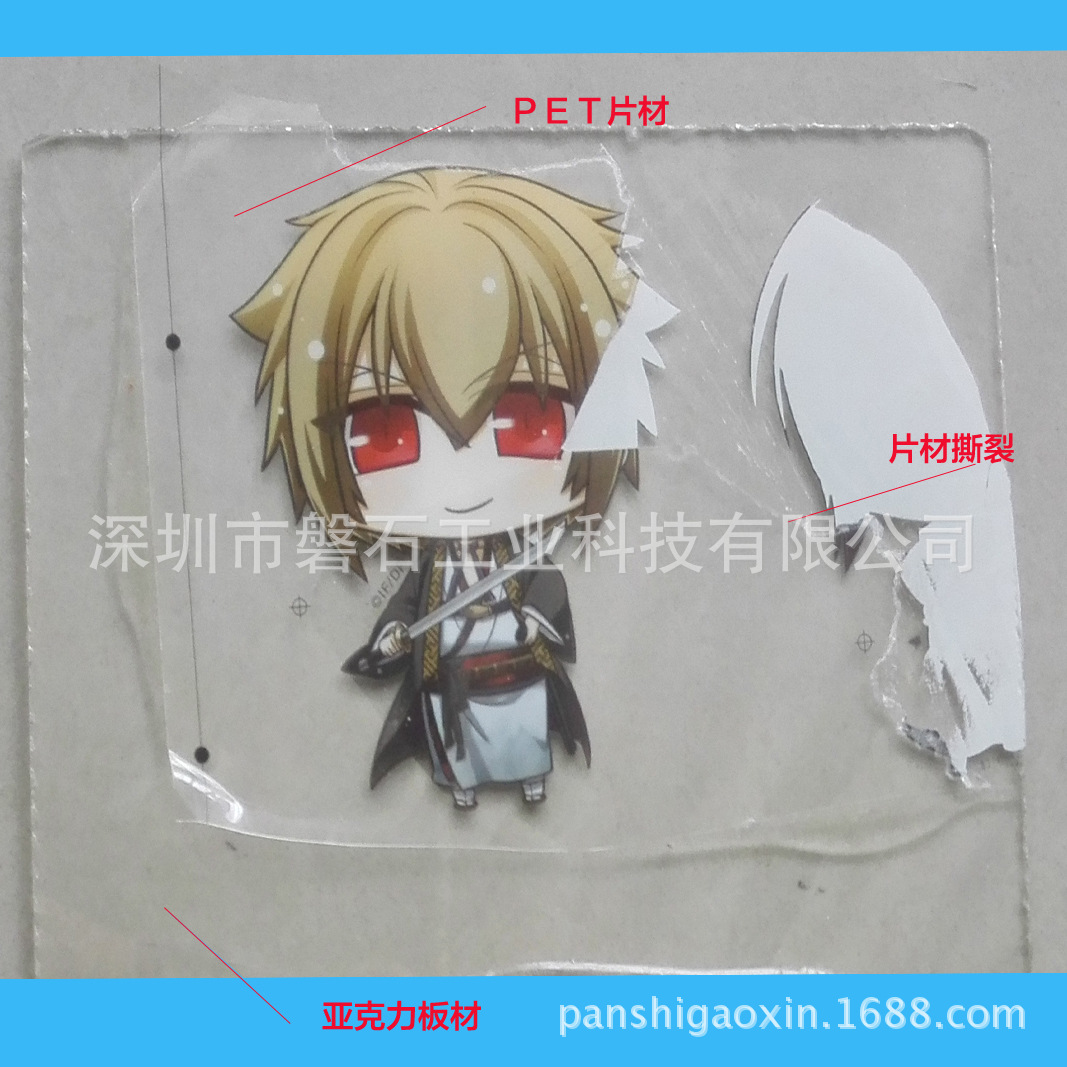

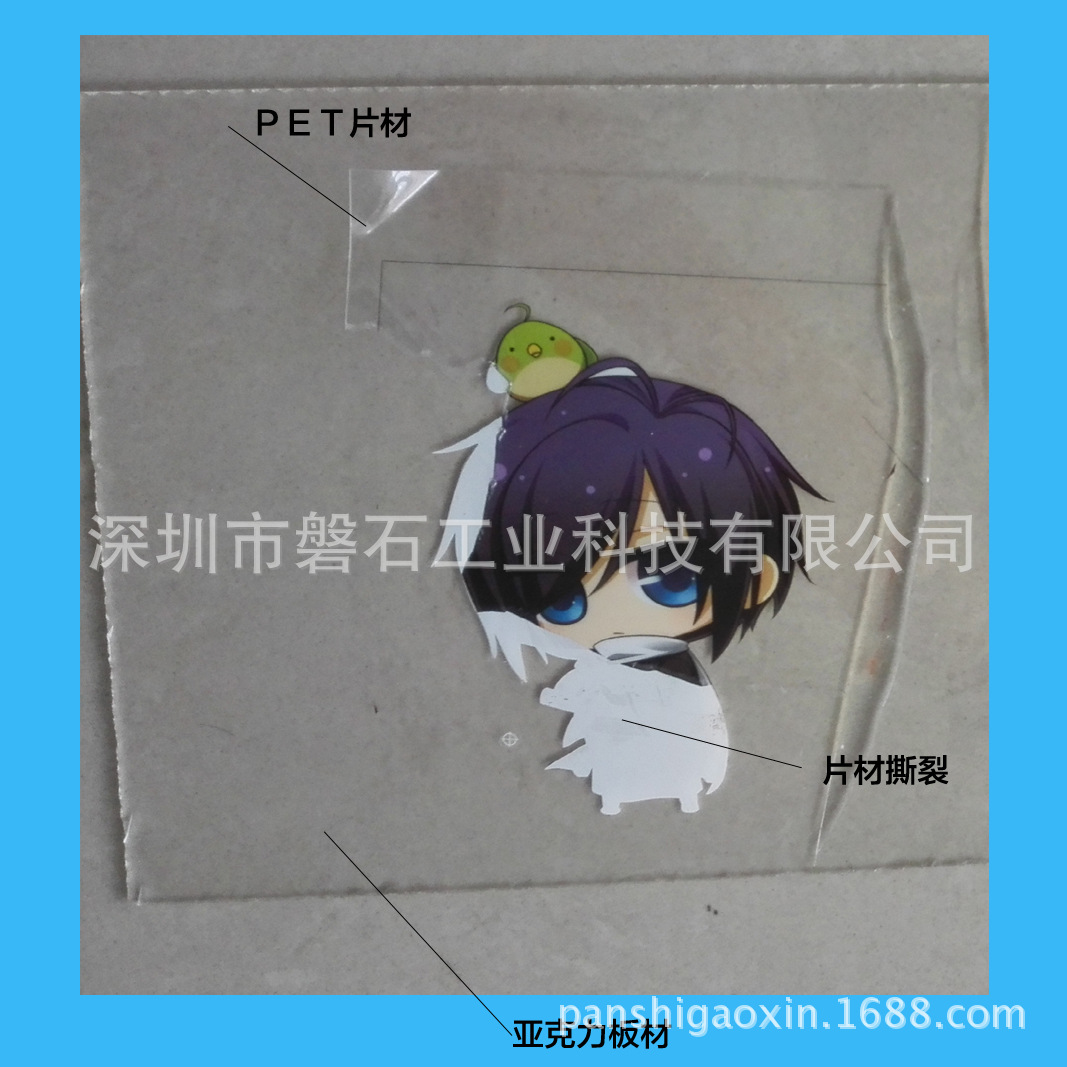

 PET片材与亚克力板复合UV胶

产品特点

CK92是单组份UV/可见光固化改性丙烯酸酯结构胶，具有固化快、粘接强度高、高韧性、耐冲击力、胶液无刺激、固化后胶层无色透明、不腐蚀图案等特点。

适用范围

适用于塑料（PC、PET、ABS、PMMA等）的互粘以及与玻璃、金属的粘接。

固化性能

使用365nm波长UV光

主

要

性

能

固

化

前

外  观

琥珀色透明液体

粘度/mPa·s

700

固化类型

UV

固

化

中

定位时间(s)

125W:10-15       1000W:4-5

表干时间（s）

125W:25–30      1000W:15–20

固

化

后

硬  度/邵D

300

拉伸强度 N/mm2

玻璃与PMMA     11

(固化条件：40s @ 100mW/cm2 , 365nm UV)

扭转强度/ Nm

PMMA/PMMA     145

(固化条件： 300s @ 6mW/cm2, 365nm UV)

适用温度范围/℃

－30～＋110

备   注

粘度以25℃，NDJ-1旋转粘度计检测,可根据产品要求调整。

固化物性能指标以1000W灯固化5min检测。

固化速度取决于紫外线的强度,光源与胶层的距离 ，所需固化的深度或胶层间隙,以及基材的透光率等。

注意事项

远离儿童存放。

工件必须清洁、干燥、无油污等污染。

本品含有甲基丙烯酸及其酯类单体，对皮肤和眼睛有轻微刺激性，作业时保持环境通风并做好防护措施,若皮肤或眼睛接触到本品应立即用清水清洗，仍有不适须到医院就诊。

未用完的胶应拧紧盖帽，密封保存。

剩胶不可倒回原包装，以免污染原胶液。

在贮存和操作过程中应尽量避免暴露于日光、紫外线和人造光源，否则会发生聚合反应。

包装规格

250克/1KG/5KG/瓶

储存条件

8－25℃温度下，置于阴凉、干燥、避光处。

储 存 期

一年

声  明

以上资料仅供参考，不能作为产品性能的最终保证，客户应根据产品的特性测试后确认是否符合要求。
