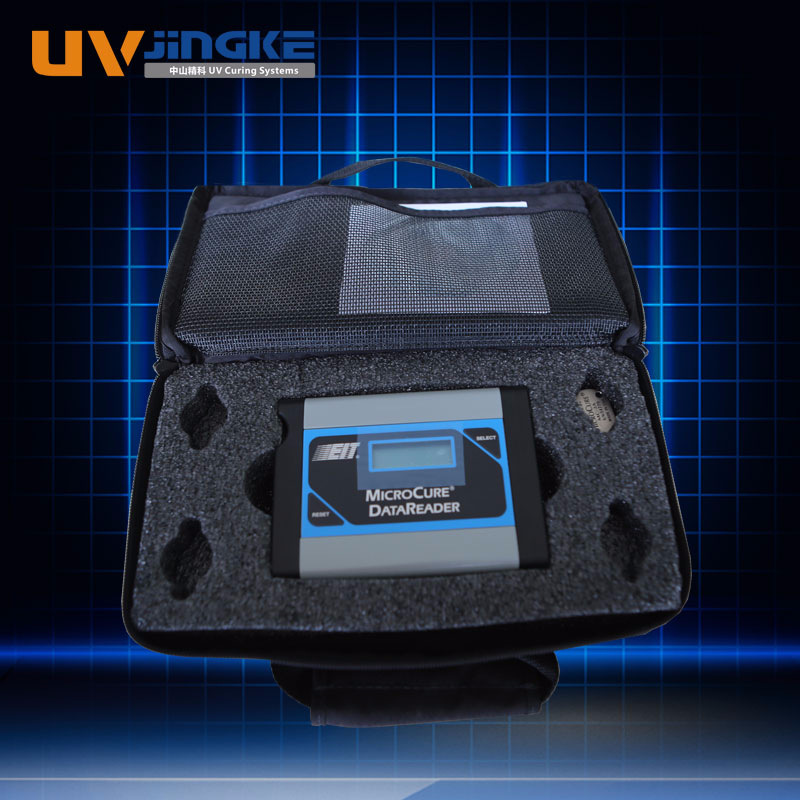

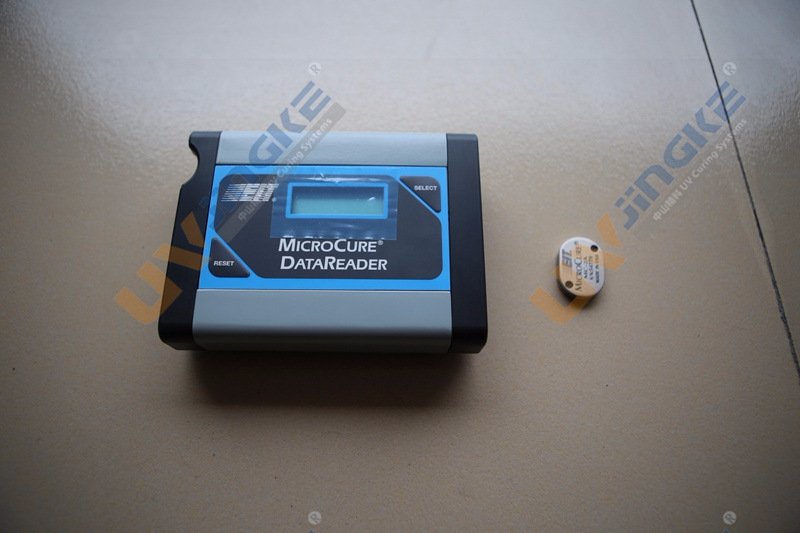

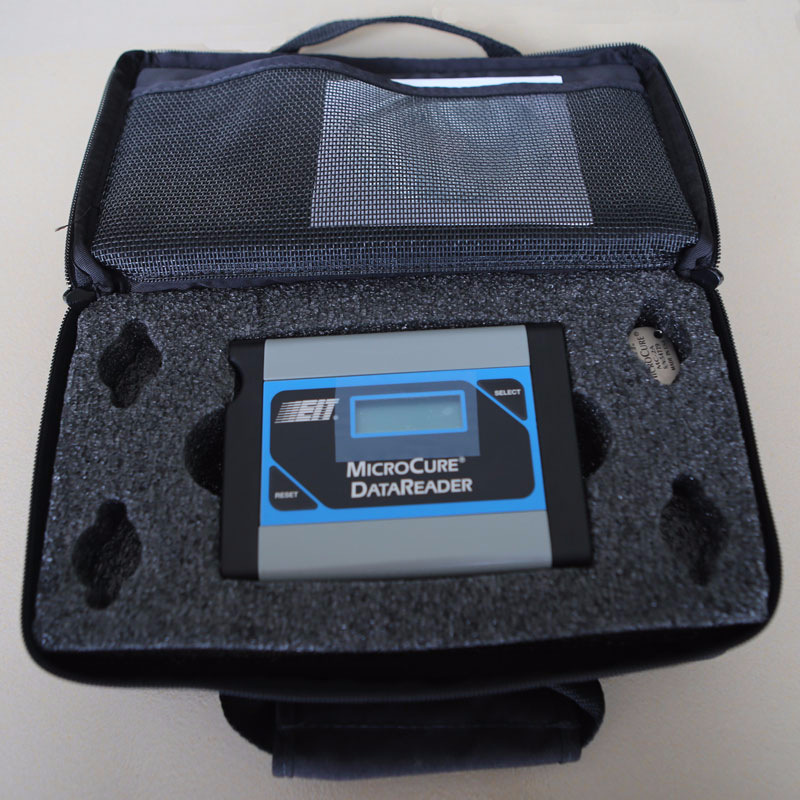

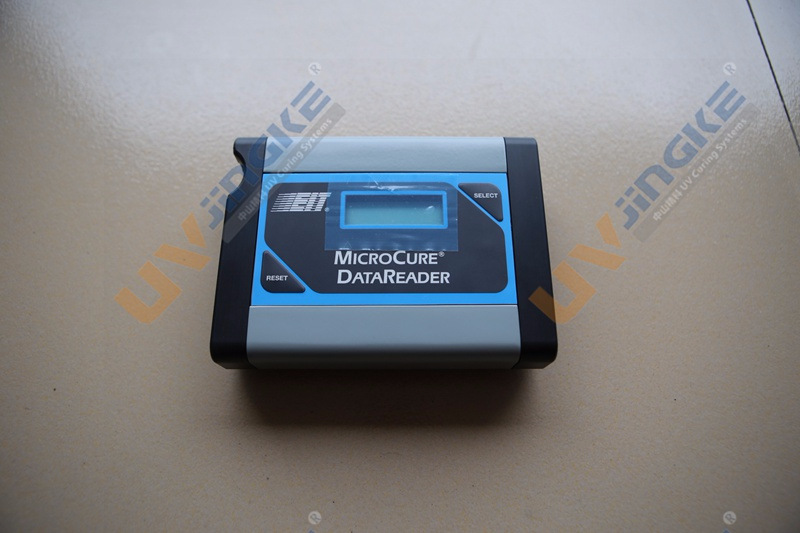

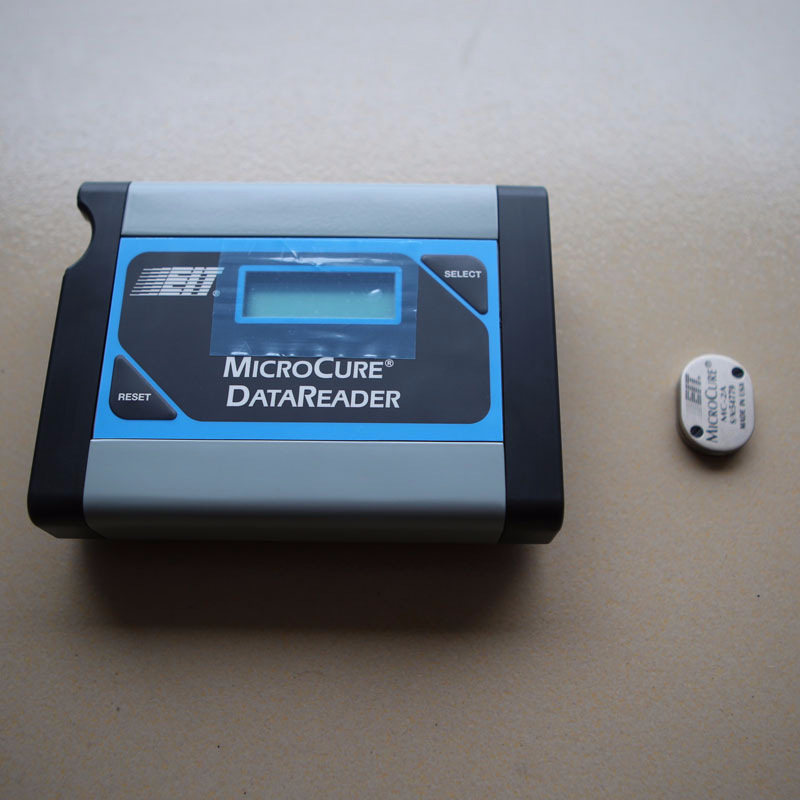

产品规格及说明 | |
---|---|

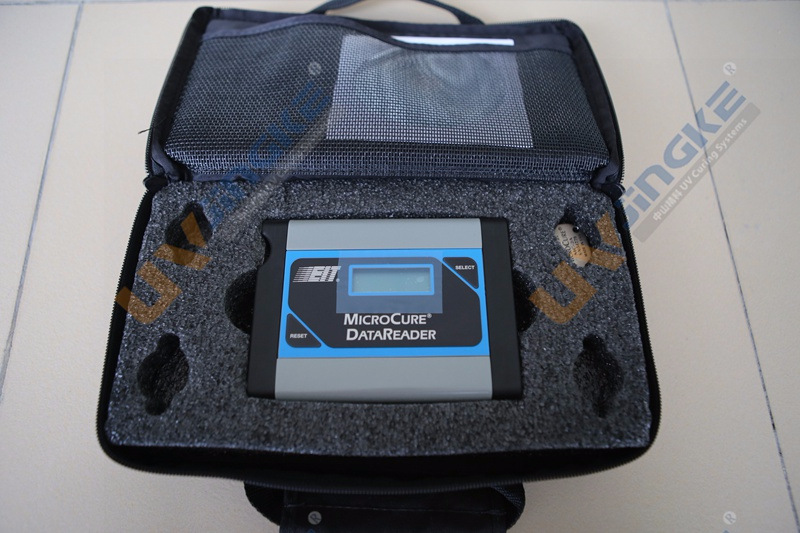

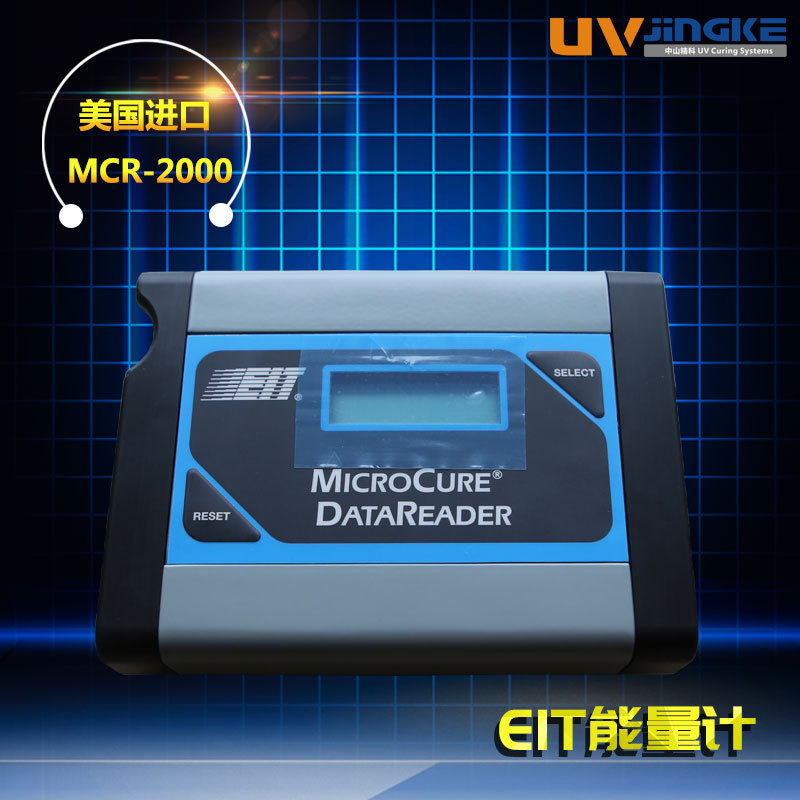

设备品牌:帝龙 | 设备型号:MICROCURE MCR-2000 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
产地:美国 | 图片:其他 |
是否进口:否 | 加工定制:否 |
准确度:其他 | 分辨率:其他 |
重量:9.4g(kg) | 类型:自动紫外辐照计 |
测量范围:UVA 320-390nm | 是否跨境出口专供货源:否 |
外形尺寸:33×25.4×6.4(mm) | |
产品标签:美国能量计,美国uv能量,2000辐射计,2000uv能量计,美国eit能量计,美国eit能量计uv,能量计美国eit能量计 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | ![]() |
其他答案1:
原因很简单,因为uv能量计最开始配套测试的设备是uv汞灯等大功率uv光源的测试,最开始uv能量计针对性的使用在uv汞灯等设备检测上,使用的uv探头是针对大功率uv光源检测的,适应大功率uv灯的温度、光强、杂光等,一般不低于500w的灯。uvled属于新出的代替uv汞灯的光源,其uv能量计随后就出现了,比如uvled150,或者eit,都能很好的适应uvled光源的能量检测。
uv能量计大功率uv灯管和uvled测试区别在于uv探头是完全不一样的,用传统的uv能量计检测不出uvled的能量,比如都是uva365nm的,测汞灯的uv能量计就检测不出uvled的,或者有数据但是不准确。两者的测试和标准也完全不同。
现有的有单一测试uvled能量的比如帝龙科技uvled150.进口的也有通用的比如美国eit能量计(uv汞灯
uvled都可以检测),看世界全部的uv能量计厂家都有uvled专用和传统uv能量计两种,而且都在推陈出新,design的应用到uvled的就要好几种,测试的稳定性、准确性也会不断提高。
新的uv光源出现就会有相应的uv能量计出现,未来的uv光源又会是怎样的发展趋势拭目以待,可以肯定的是uv光源与uv检测设备只能越来越好。
其他答案2:
一般所说的UV
lamp
就是传统的水银灯,主要用水银或其它特定元素来激发出的UV段光波。
而UV
led指的是用LED的技术获取UV段的光波。
水银灯的功率可以从几瓦到几十千瓦,他的光波是一个连续性的光谱。在365nm上有较强的波峰,添加其它特定的添加物后可以增强某一特定波的强度。
而LED的波谱一般都是比较窄的,单个的功率会比较低,最高几瓦。
最佳回答:
静态的显示屏是直接驱动灯管。就是说如果一个灯是亮着的话,每一时刻他都是亮的,
动态的指的是每一时刻,显示屏只点亮其中的某些行。所以如果一个灯是亮的话,他不是总是亮的,而是通过视觉残留让你认为他是亮的,所以亮度没有静态的高。
静态的驱动比动态的驱动和算法要复杂的多。所需的硬件资源也很多。

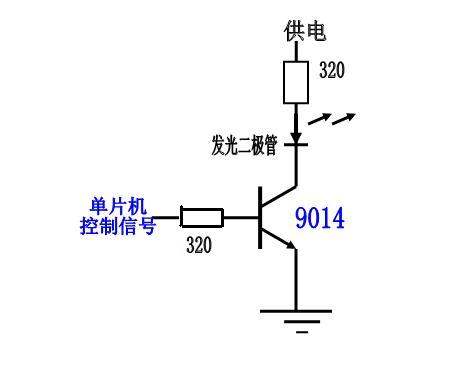

最佳回答:
跟祼机控制是一样的,也是通过往寄存器里写值,但在linux下不能用实际的物理地址,要映射。还有点不一样的地方,在linux下操作硬件就和操作文件一样,在应用程序中打开一个文件如:open("/dev/led");就会产生一个系统调用,调用到驱动程序里的open函数,执行open函数里的初始化硬件的操作,在read或write执行点灯操作。
这其实就是写驱动程序了。
其他答案1:
其实跟裸机是差不多的。也是要先设置LED的控制寄存器,上拉寄存器。然后通过控制它的状态寄存器来使灯亮灭。跟裸机操作是一样的。只是在系统里面,分成了驱动和应用。驱动程序就是为了能让LED能够正常工作。而应用程序就是控制LED怎么亮发。比如循环亮啊。全亮,全灭之类的。这只是概念。真正操作的话,还要看你用的是什么芯片,什么linux核。反正方法就是先写好驱动然后添加到你的内核里面,在通过应用去控制灯的状态。
最佳回答:
①金属结构框架
户内屏一般由铝合金角铝或铝方管构成内框架,搭载显示板等各种电路板以及开关电
源,外边框采用茶色铝合金方管,或铝合金包不锈钢,或钣金一体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成,外框可采用铝塑板进行装
饰。
②显示单元
显示屏的主体部分,由发光材料及驱动电路构成。户内屏就是各种规格的单元显示板,
户外屏就是单元箱体。
③扫描控制板
该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。
④开关电源
将220V交流电变为各种直流电提供给各种电路。
⑤
双绞线传输电缆
主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。
⑥
主控制仪
将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。
⑦
专用显示卡及多媒体卡
除具有电脑显示卡的基本功能外还同时输出数字RGB
信号及行,场,消隐等信号给主控仪。多媒体除以上功能外还可将输入的模拟Video
信号变为数字RGB信号
(即视频采集)
⑧
电脑及其外设
⑨
其他信息源
电视机,DVD/VCD机摄录像机及切换矩阵等。
其他答案1:
LED显示屏其实就是N个8×8的点阵块拼接的,将行扫描先连在一起、列扫描线连在一起拼得,然后就是电路驱动部分,这个一般是由74HC595(74LS164+锁存器,串入并出且锁存数据)一块拼出来的大屏幕LED长有多少块,宽有多少块那么74HC595的数量就是长总数+宽总数,其他的电路驱动部分还包括一些排电阻,分时控制之类的,接着就是软件部分,首先你要知道点阵LED的显示原理。 以32×32的LED控制为例说明,16块8×8LED的行扫描组是首尾相接,列扫描组也是首尾相接,行/列扫描采用分时的串行通信方式,分时控制采用MCU的P0.0和P1.0加上4个与逻辑单元实现,在行/列扫描的过程中加入了数据锁存器,用来暂存数据,比如之前进行过列扫描,将数据串行发送到各列,然后保存在列锁存器里,现在需要进行行扫描,因为行/列扫描共享一个RXD,在工作时必须要限制住行/列的其中一个,以免数据混乱,所以必须通过MCU的P0.0控制列扫描的与逻辑限制住列扫描,与逻辑的2个输出信号为0,所以要用锁存器暂存先前扫描的列,将数据保存。 其控制过程如下: 让P0.0=0,使得列扫描部分的2个与逻辑(上面两个)输出为0,限制列扫描—-> 置P1.0=1,使得行扫描部分的2个与逻辑(下面两个)输出跟随RXD和TXD,开放行扫描—-> 通过MCU的RXD在TXD时钟控制下串行输出32个1,并在行锁存器中保持该数据—-> 让P1.0=0,限制行扫描—-> 置P0.0=1,使得列扫描部分的2个与逻辑(上面两个)输出跟随RXD和TXD,开放列扫描—-> 通过MCU的RXD在TXD时钟控制下串行输出32×32LED的第一行数据,并在列锁存器中保持该数据—-> 让P0.0=0,限制列扫描—-> 置P1.0=1,开放行扫描—-> 通过MCU的RXD在TXD时钟控制下串行输出行扫描选通线数据,并在行锁存器中保持该数据—-> 启动延时1.25ms【每秒每行需点亮25次,完成一周期需要1000ms\25=40ms,每行的显示时间40ms\32=1.25ms】—-> 回到第一步 …… 以上就是一个简单的LED小屏幕的软硬件部分的大致原理《原创,这是我花了半个小时写的》有问题可以call我
最佳回答:
手机内部安装了手机遥控灯应用APP:手摇灯APP。手机遥控灯APP控制手机内置的无线模组、USB模组、音频模组,或通过接口转换的外置模组,与LED灯通信,发送控制命令,并接收返回参数。手机遥控灯主要由LED灯和手机组成,两者的通信靠无线通信。
手机遥控技术为一种全新的时尚的电子信息技术,指通过智能手机发送遥控指令信息的技术,使智能手机能以一对多的方式控制各种电器设备。
扩展资料
依据手机的功能和家居的现有环境的不同,手机遥控灯的方式有以下几种:蓝牙转红外遥控方式、耳机接口转红外遥控方式、USB OTG接口转红外遥控方式、WIFI转换设备。
人们可以利用手机或电脑对灯泡的亮度和颜色进行远程控制,甚至还可以对灯泡进行编程以达到最大的节能目的,例如可以让其在一天当中的特定时间关闭电源等。对于经常出差的人们来说,还可以通过开启或关闭灯泡来吓退潜在的盗贼。
参考资料来源:百度百科-智能LED灯泡
参考资料来源:百度百科-手机遥控灯
其他答案1:
一般是通过网络或者蓝牙技术实现的,手机上应该要安装控制应用。之前我看过一个公司的灯就是这样的,是国外的,叫什么忘记了。智能家居。不过淘宝上有遥控控制的卖。
最佳回答:
LED显示屏原材料:LED灯、PCB板、驱动板(灯驱合一的不需要)、底壳、箱体、电源、散热风扇、线材、螺丝、锡线等
芯片就是灯里面发光、发亮的部分,相当于电灯的钨丝
芯片国内常用:1.日本日亚 2.美国CREE 3.杭州士兰 4,台湾广稼
红灯有台湾晶元、光磊、华尚等
区别:1、亮度 2、稳定性 3、色彩均匀性 4、使用寿命 5、衰减度等
现在这个行业还没有统一,乱着呢,什么质量、什么价格都有
其他答案1:
LED屏的组成有,模块,外框,底版,铜钉或者磁柱,控制系统,电源等。
其他答案2:
最佳回答:
LED演播室 你点后台就相当于水平扩展,也就是说你的显示器成为了被扩展对象了。
LED和显示器翻转才是你要的目的。
你在桌面上-右键-属性-设置,会看到2个屏幕(1,2)。选中实用该设备为主监视器。就OK乐
如果你点桌面右键后,菜单栏你看不到。
请以此按下键盘的ATL键-空格键-M键-箭头→键。进行移动….
最佳回答:
①金属结构框架
户内屏一般由铝合金角铝或铝方管构成内框架,搭载显示板等各种电路板以及开关电
源,外边框采用茶色铝合金方管,或铝合金包不锈钢,或钣金一体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成,外框可采用铝塑板进行装
饰。
②显示单元
显示屏的主体部分,由发光材料及驱动电路构成。户内屏就是各种规格的单元显示板,
户外屏就是单元箱体。
③扫描控制板
该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。
④开关电源
将220V交流电变为各种直流电提供给各种电路。
⑤
双绞线传输电缆
主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。
⑥
主控制仪
将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。
⑦
专用显示卡及多媒体卡
除具有电脑显示卡的基本功能外还同时输出数字RGB
信号及行,场,消隐等信号给主控仪。多媒体除以上功能外还可将输入的模拟Video
信号变为数字RGB信号
(即视频采集)
⑧
电脑及其外设
⑨
其他信息源
电视机,DVD/VCD机摄录像机及切换矩阵等。
其他答案1:
LED显示屏其实就是N个8×8的点阵块拼接的,将行扫描先连在一起、列扫描线连在一起拼得,然后就是电路驱动部分,这个一般是由74HC595(74LS164+锁存器,串入并出且锁存数据)一块拼出来的大屏幕LED长有多少块,宽有多少块那么74HC595的数量就是长总数+宽总数,其他的电路驱动部分还包括一些排电阻,分时控制之类的,接着就是软件部分,首先你要知道点阵LED的显示原理。
以32×32的LED控制为例说明,16块8×8LED的行扫描组是首尾相接,列扫描组也是首尾相接,行/列扫描采用分时的串行通信方式,分时控制采用MCU的P0.0和P1.0加上4个与逻辑单元实现,在行/列扫描的过程中加入了数据锁存器,用来暂存数据,比如之前进行过列扫描,将数据串行发送到各列,然后保存在列锁存器里,现在需要进行行扫描,因为行/列扫描共享一个RXD,在工作时必须要限制住行/列的其中一个,以免数据混乱,所以必须通过MCU的P0.0控制列扫描的与逻辑限制住列扫描,与逻辑的2个输出信号为0,所以要用锁存器暂存先前扫描的列,将数据保存。
其控制过程如下:
让P0.0=0,使得列扫描部分的2个与逻辑(上面两个)输出为0,限制列扫描—->
置P1.0=1,使得行扫描部分的2个与逻辑(下面两个)输出跟随RXD和TXD,开放行扫描—->
通过MCU的RXD在TXD时钟控制下串行输出32个1,并在行锁存器中保持该数据—->
让P1.0=0,限制行扫描—->
置P0.0=1,使得列扫描部分的2个与逻辑(上面两个)输出跟随RXD和TXD,开放列扫描—->
通过MCU的RXD在TXD时钟控制下串行输出32×32LED的第一行数据,并在列锁存器中保持该数据—->
让P0.0=0,限制列扫描—->
置P1.0=1,开放行扫描—->
通过MCU的RXD在TXD时钟控制下串行输出行扫描选通线数据,并在行锁存器中保持该数据—->
启动延时1.25ms【每秒每行需点亮25次,完成一周期需要1000ms\25=40ms,每行的显示时间40ms\32=1.25ms】—->
回到第一步
……
以上就是一个简单的LED小屏幕的软硬件部分的大致原理《原创,这是我花了半个小时写的》
有问题可以call我
