扩展资料：

TN-S供电系统的特点：

1、系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。 PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。

2、工作零线只用作单相照明负载回路。

3、专用保护线 PE 不许断线，也不许进入漏电开关。

4、干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S 系统供电干线上也可以安装漏电保护器。

5、TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统）。

参考资料：百度百科-TN-S系统

其他答案1：

TNS系统是一种线2113路敷设方式，5261简单地说，就是三相五线4102制，即三根相线，一根中性线（俗称零线）1653，一根保护线（地线）

三相五线制包括三根相线、一根工作零线、一根保护零线。

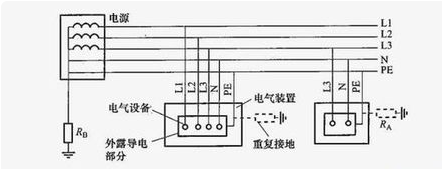

TNS系统是把工作零线N和专用保护线PE严格分开的供电系统，称作TNS供电系统,即常用的三相五线制供电方式。

以接地体为中心，在半径20m之外的范围叫大地的地，在半径20m范围之内为电气的地。接地，就是将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。机房接地系统应满足人身安全和设备安全正常运行要求。

保护接地系统的五种类型：TT、IT、TNC、TNS、TNCS，地区不同，供电系统存在差异，机房保护接地也将发生相应的变化。比较常用的保护接地为后三种，机房应采用TNS系统。

拓展资料

TNS系统是TN系统的一种。

TN系统中又分为TN-C、TNS和TNCS三种系统：

1.TNC系统―在全系统内N线和PE线是合一的 (传说中的四线制) 。

2.TNS系统―在全系统内N线和PE线是分开的(传说中的五线制) 。

3.TNCS系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线(电源到箱子是四线，箱子到设备是五线)。

其他答案2：

以接地体为中心，在半径211320m之外的范围叫大地5261的地，在半径20m范围之内为电气4102的地。接地，就是将电力系统或建1653筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。机房接地系统应满足人身安全和设备安全正常运行要求。

保护接地系统的五种类型：TT、IT、TN-C、TN-S、TN-C-S，地区不同，供电系统存在差异，机房保护接地也将发生相应的变化。比较常用的保护接地为后三种，机房应采用TN-S系统。

拓展资料

第一字母表示 电力系统的对地关系

T—–一点接地

I—–所有带电部分与地绝缘，或一点经阻抗接地

第二字母表示装饰的外露可导电部分对地关系

T—–外露可导电部分对地直接电气连接，与电力系统的任何接地点无关

N—–外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）

如果后面还有字母，这个字母表示中性线和保护线的组合

S—–中性线和保护线是分开的

C—–中性线和保护线是合一的（PEN线）

其他答案3：

TNS系统介绍
1、首先阐述一下2113接地的概5261念：
以接地体为中心，在半径410220m之外的范围叫大地的地，在半径20m范围之内1653为电气的地。接地，就是将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。机房接地系统应满足人身安全和设备安全正常运行要求。
保护接地系统的五种类型：TT、IT、TN-C、TN-S、TN-C-S，地区不同，供电系统存在差异，机房保护接地也将发生相应的变化。比较常用的保护接地为后三种，机房应采用TN-S系统。
字母含义：第一位字母表示低压系统的对地关系：“T”表示一点直接接地，“I” 表示所有带电部分与地绝缘或一点经阻抗接地。第二位字母表示电气装置的外露导电部分的对地关系：“T”表示外露导电部分对地直接电气连接，与低压系统的任何接地点无关；“N”表示外露导电部分与低压系统的接地点（中性点）直接电气连接。其他位字母“C”表示中性线和保护线是合一的；“S”表示中性线和保护线是分开的。

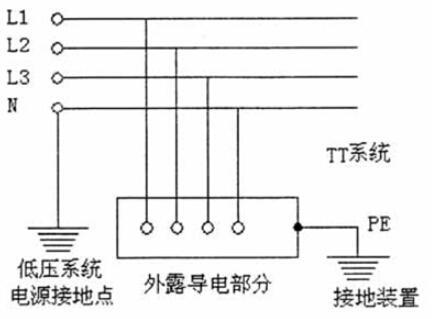

TT系统从电源中性点直接引出N线，但设备的PE线是各自独立接地的，例如，楼房有单独的接地系统。
IT系统的带电部分与大地间不直接连接（经阻抗接地或不接地），而电气装置的外露导电部分则是接地的。IT系统居民楼不用。
TN-S系统的零线（N）与保护接地（PE）在变电所为一点接地，电源返出后，PE和N是分开的，不再有任何电气连接。PE连接设备金属外壳，正常状态无电流，安全可靠，抗干扰性强。这种保护接地系统在新建筑中应用很普遍。
如果是TN-C系统，零线N与保护接地PE是合一的，即PEN一条线保护，且有电流通过，抗干扰性能较差，因此，可以将TN-C进户端PEN线重复接地后，再把PE和N分开，这样可改变为TN-C-S系统。TN-C-S系统不仅在正常情况下PE无电流，又解决了PEN的弊端。这种保护接地系统在旧建筑中很实用。由于电源引入前一段PEN线路有电流通过，因此，一些电源干扰问题是存在的。

2、再阐明一下电源系统的接地是从哪里引出的：DL/T 621—1997《交流电气装置的接地》中，对TN系统是这样解释的：TN系统，系统有一点直接接地，装置的外露导电部分用保护线与该点连接。按照中性线与保护线的组合情况，TN系统有以下3种型式：
1)TN—S系统。整个系统的中性线与保护线是分开的。
2)TN—C—S系统。系统中有一部分中性线与保护线是合一的。
3)TN—C系统。整个系统的中性线与保护线是合一的。
然后对接地点的引出又做了详细的规定：7.2.1 向B类电气装置供电的配电变压器安装在该建筑物外时，低压系统电源接地点的接地电阻应符合下列要求：
a)配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地装置的接地电阻符合式(8)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地装置。
b)当建筑物内未作总等电位联结，且建筑物距低压系统电源接地点的距离超过50m时，低压电缆和架空线路在引入建筑物处，保护线(PE)或保护中性线(PEN)应重复接地，接地电阻不宜超过10Ω。
c)向低压系统供电的配电变压器的高压侧工作于低电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地装置，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地装置，其接地电阻不宜超过4Ω。
7.2.2 向B类电气装置供电的配电变压器安装在该建筑物内时，低压系统电源接地点的接地电阻应符合下列要求：
a)配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地装置的接地电阻符合本标准5.3.1要求时，低压系统电源接地点可与该变压器保护接地共用接地装置。
b)配电变压器高压侧工作于低电阻接地系统，当该变压器的保护接地接地装置的接地电阻符合式(5)的要求，且建筑物内采用(含建筑物钢筋的)总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地装置。
7.2.3 低压系统由单独的低压电源供电时，其电源接地点接地装置的接地电阻不宜超过4Ω。
综合以上：也就是说，1、当配电变压器高压侧工作于不接地时（高压侧D型联结组别），不管该配电变压器在建筑物内还是外（在建筑物外时符合一定的要求），低压侧系统的电源接地点可直接从变压器的保护接地点引出（共用接地装置）。但要注意：N和PE只在系统的一点连接，然后始终分开（详细规定如下：当从装置的任何一点起，中性线及保护线由各自的导线提供时，从该点起不应将两导线连接。在分开点，应分别设置保护线及中性线用端子或母线。保护中性线应接至供保护线用的端子或母线）
2、当配电变压器高压测工作于低电阻接地系统时（高压侧Y型联结组别），当该配电变压器在建筑物外时，低压侧系统的电源接地点不可从变压器的保护接地点引出（不得共用接地装置）。低压系统电源接地点应在距该配电变压器适当的地点设置专用接地装置，其接地电阻不宜超过4Ω。
当该配电变压器在建筑物内时，接地电阻符合：R（接地电阻）小于或等于2000/I（I为计算用的流经接地装置的入地短路电流），且建筑物内采用(含建筑物钢筋的)总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地装置。

3、最后：虽然N线与PE线一般都是从变压器低压侧的中性点引出的，但到低压柜里边后就用支撑绝缘子分开了，而且，所有负载的零线（包括三相设备和单相设备）都是接到N母排上（宽厚一般为三相母排的1/2），所以当零线中流过电流时就是通过N母排流回变压器的中性点的。而所有负载设备的外壳全部接到了PE母排上（宽厚一般和N母排一样或略小于N母排），作为设备外壳的保护接地，一般情况下设备外壳是不带电的，所以也就没有电流的。但是，当发生接地故障时，这根PE线要通过短路电流！

其他答案4：

TNS系统是一套关2113于供电方式的系统。5261

TN-S为电源中性点直接接地时电器设备外露可导4102电部分通过零1653线接地的接零保护系统，N为工作零线，PE为专用保护接地线，即设备外壳连接到PE上。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。

拓展资料：

TNS供电系统特点：

一旦TNS系统设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN-S 方式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。

工作零线只用作单相照明负载回路。专用保护线PE不断线，也不许进入漏电开关。

干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。

所以TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
