| 产品规格及说明 | |
|---|---|
| 设备品牌：帝龙 | 设备型号：DS30010 |
| 订购价格：电话/面议 | 交货日期：3~30/工作日 |
| 加工定制:是 | 总功率:400W |
| 重量:60（Kg） | 规格:300*10mm |
| 用途:UV胶水固化 | 外形尺寸:300*10 |
| UV主峰波长:365nm | 功率密度:1700nm/cm2 |
| 产品标签：晒版机光源,节能晒版机,节能曝光机,双面曝光机,光源照射机,uvled曝光机,曝光机uvled,leduv曝光机,uvled晒版机,节能晒版机节能,晒版机节能晒版机,省电节能双面照射冷光源 | |
| 咨询热线：13715339029 | 售后服务：13715339029 |
| 技术咨询：13715339029 |  QQ咨询：260200500 |

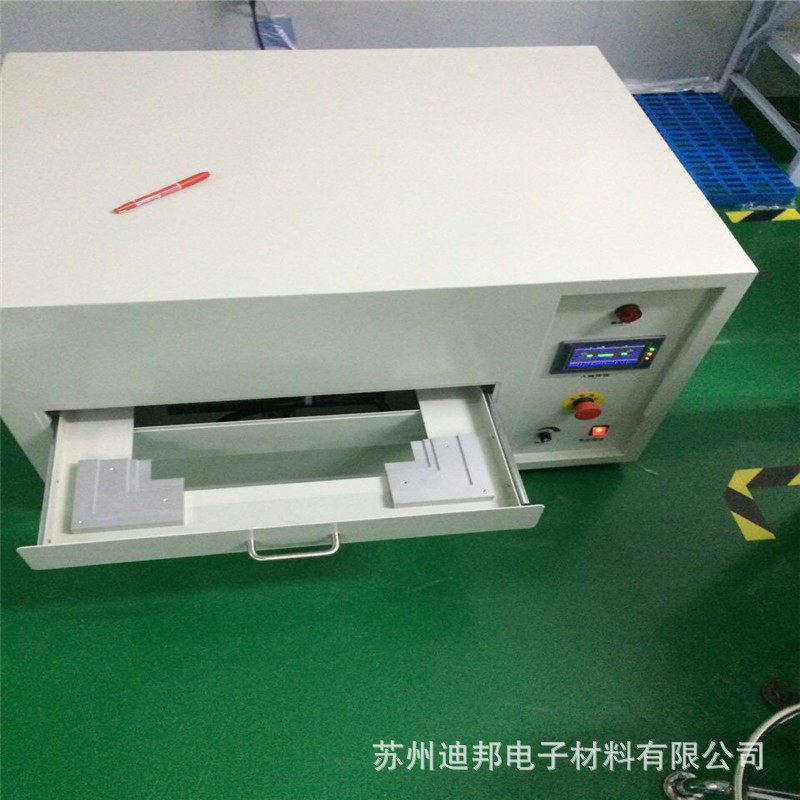

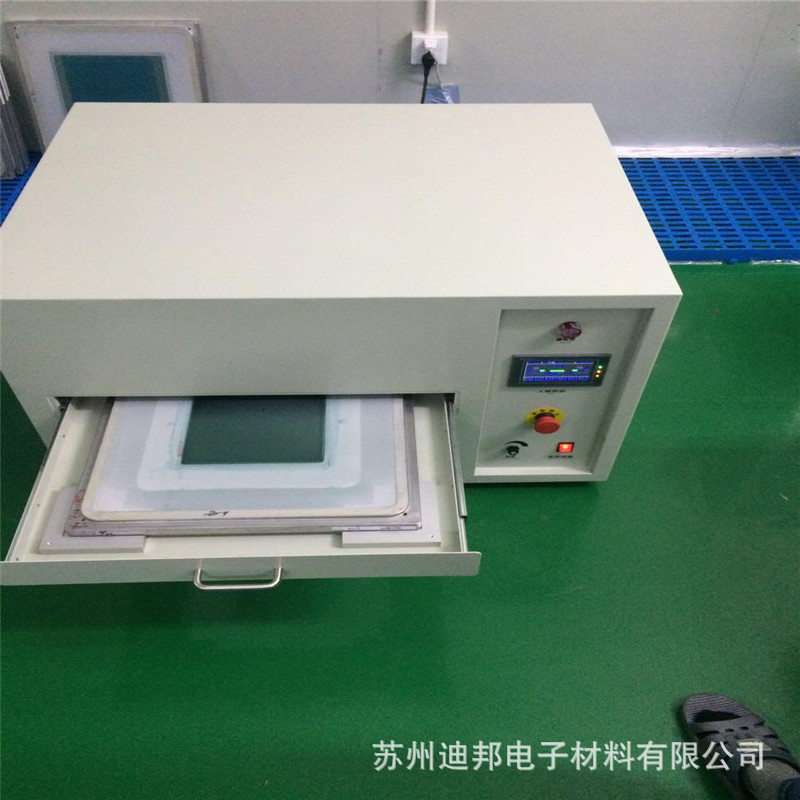

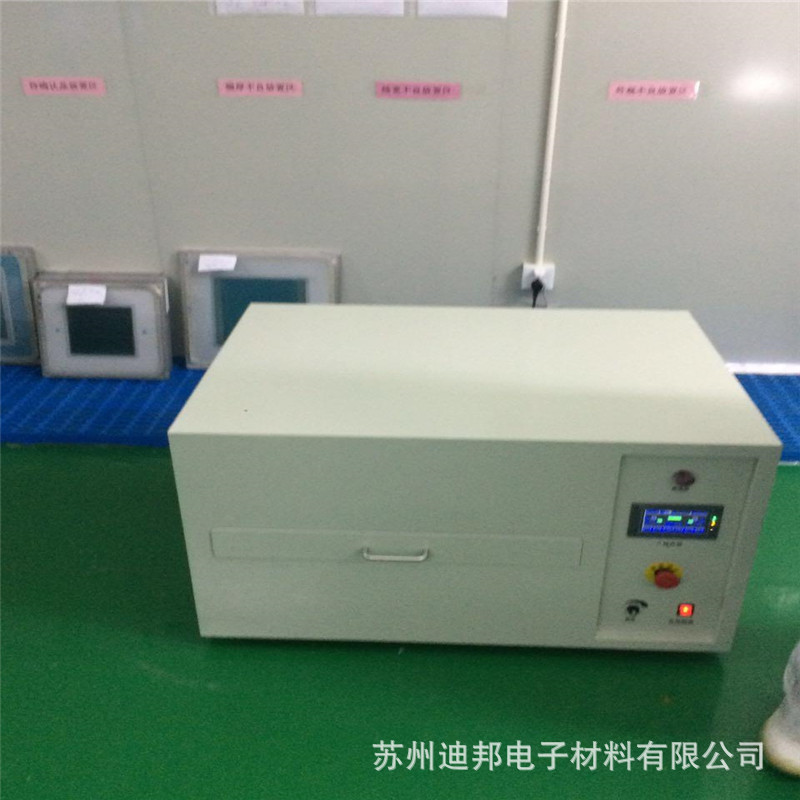

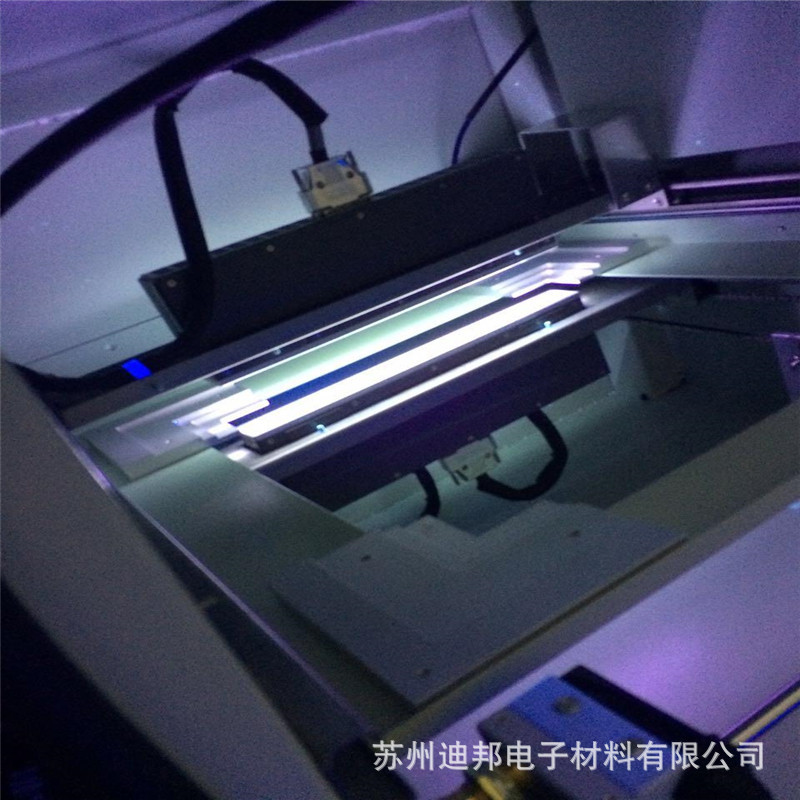

新型LED曝光机光源是多个uvled灯珠(也可是集成芯片)排成一行,发出线性的光,形成一条线,称为线光源
在工业化生产中，可靠、稳定和更短的固化时间是很重要的指标，UV LED技术相对于传统方式具有多方面的优势，注定其在固化领域的领先地位。UV LED面光源技术无热辐射、超强光强、低能耗、环保无污染、安装简单且节约空间，更重要的是UV LED的超长使用寿命能给客户减少投入和使用成本。
光源电源： 220V/50Hz
光源功耗： 120W（单个光源）
光源波长： 365nm、385nm、395nm、405nm
光功率密度：1700mw/cm2
出射面积： 300*10mm(可根据客户具体应用来定制）
光源寿命： 20000H
散热方式： 强制风冷
连接线长度： 2m
控制方式： 低电平/脉冲/Plc
时间设定： 1~999(s)/常亮
功率设定： 0%~100%
保护装置： 稳定保护/电流检测
环境温度： 室温~35℃
环境湿度： 低于80%，无特殊要求
延长线缆： 标准配置1m（米），1~5m（米）可以选

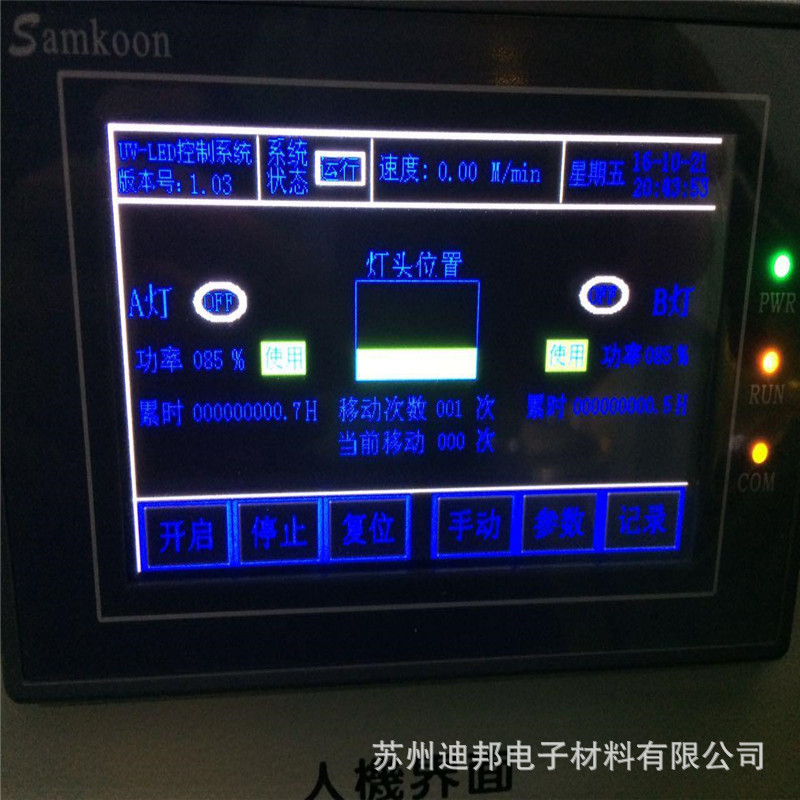

◆通用设计，液晶显示，操作直观
◆固定功率，阶梯功率，完美体现
◆脚踏控制，触屏自动，红外感应
◆I O信号，配合PLC自动化生产流程
◆直接COM，方便外围通信
◆照射功率时间计时数字显示，直观方便了解照射进程
◆波长可选、面积可定制
◆一个主机可配置多个光源通道
◆照射过程中轻松查询通道UV照射进程
1、UVLED面光源超长寿命：使用寿命是传统汞灯（600-1000）式固化机的10倍以上，约20000小时。
2、UVLED冷光源、无热辐射，被照品表面温升低，解决光通讯、液晶生产中长期存在的热伤害问题。特别适合液晶封边、薄膜印刷等要求温升小的场合适用。
3、 发热量小，可解决UV灯设备发热量大、工作人员难以忍受的问题。
4、 瞬间点亮，不需要预热，即刻达到100%功率紫外输出。
5、 使用寿命不受开闭次数影响。
6、 能量高，光输出稳定，照射均匀效果好，提高生产效率。
7、 可定制有效照射区域，长度从20mm到1000mm。
8、 不含重金属，也不会产生臭氧，是替代传统光源技术的一种更安全、更环保的选择。
9、能耗低，耗电量仅为传统汞灯式固化机的10%，能节约90%电量。
10、维护成本几乎为零，采用UVLED固化设备每年至少节约10000元/台的耗材费。
最佳回答：
曝光机通过打开光线2113，发射紫外线波长，将5261图像信息4102从胶片或其他透明体传输1653到涂有感光材料的表面的机器。
曝光机在印制电路板制造工艺中，最关键的过程之一是将负像传递到铜箔基板上。首先，在基板上涂覆一层感光材料（如液体感光胶、光敏防腐干膜等）。
然后，涂布在基板上的感光材料被光照射以改变其溶解度。非感光部分的树脂在显影剂的作用下不聚合、溶解，感光部分的树脂留在基底上形成图像。这一工艺过程即是曝光，也就是印制电路板生产中由曝光机完成的工序。
扩展资料：
曝光机的特点：
1、 省电节能，减低成本 – LED发光达到某种亮度时所消耗的能量只有15瓦左右，而传统的灯管达到同样的亮度将消耗1500瓦的能量，即使与UV卤素灯相比，也能节约80%的能量，因此LED灯非常节能环保。
2、灯源系统保用3年， 使用寿命长 -LED灯寿命超过2万小时。
3、更广泛的应用范围 – LED灯的发光不是红外线加热，热释放较低，因此不会影响那些容易受热变形的介质（如泡沫塑料片、箔、PVC等）在印刷过程中的传输。这样，媒体的应用更加广泛。
4、反应(开关)时间快 – LED灯不需要预热，可在启动后立即打印，并可提高生产率。
5、高安全LED灯无紫外线辐射，无臭氧释放，不易折断。
6、稳定性高 – UV喷墨印刷机的印刷质量跟UV干燥固化的过程有莫大关系，LED灯的稳定性使输出能量可预测稳定，印刷效果也可预测稳定。
参考资料来源：百度百科-曝光机
参考资料来源：百度百科-UVLED曝光机
其他答案1：
2113
曝光机工作原理
在计算机的控制下，5261利用聚焦电子束对有机聚合4102物（通常称为电1653子抗蚀剂或光刻胶）进行曝光，受电子束辐照后的光刻胶，其物理化学性质发生变化，在一定的溶剂中形成良溶或非良溶区域，从而在抗蚀剂上形成精细图形。
曝光机即电子束曝光机是集电子光学、电气、机械、真空、计算机技术等于一体的复杂的半导体加工设备。
曝光机是20 世纪 60 年代初从扫描电子显微镜基础上发展起来， 70 年代以后广泛应用于半导体集成电路制造业。
其他答案2：
1，曝光灯在安2113装时是有方向规5261定的，出厂时几确定安装方向4102。
2，检查注意事项
1）卤1653素灯即使在主电源开关关闭的情况下，一端还仍具有100v的电压，所有为防止触电，一定要将电源插座拔掉。
2）在换卤素灯时，一定要将一端的导线柱卸下才可以换。
3）更换时，光亮度会发生变化，应该进行AE调整。
3，传真机使用的荧光灯有狭缝调整片，安装时请注意方向。
其他答案3：
是不是pcb电路板上 在外层 内层 的曝光机？
其他答案4：
5月19日 12:48 3。中波、长波的无线2113电波的发5261射要庞大的天线。波长越短4102，1653所需的天线长度就越短，只有短波、超短波的无线电设备才可能用很短的天线，如手机。对讲机是便携式设备，不可能用很大的天线，常见的工作频率范围有：400-420/450-470MHz。
工作原理是每部对讲机都有一套收发信电路，采用不同的频率。同一型号的对讲机也要有多种不同频率的组合才行，以免串话。
最佳回答：
曝光量是指2113一次曝光中光线的多。5261如果曝光量过低会使得照片颜色发4102暗，如果曝光量过会使1653照片颜色发，过低或过都会使照片中的细节丢失。曝光量是图像构成最原始的关键因素，它主要由光圈(aperture)以及快门(shutter)两方面决定。
最佳回答：
防焊主要是对2113电路板表面铺上一层油墨，5261保护电路板表面以及上件的时候防止4102短路，防焊站的流程一般为：前处1653理–印刷–预烤–曝光–显影–后烤
由于你问的是曝光方面的，我们主要对曝光进行讲解：
曝光的作用就是图像转移到电路板上，这个可能不太好理解，我们换种说法：油墨是感光物质，受到光照会发生聚合反应，所以曝光一般都在黄光室内做，就是为了避免油墨接触自然光，我们通过底片将光照射到电路板上，这个底片跟以前照片底片是一样的，底片有黑的地方和透明地方，光线不能透过黑色部分，所以曝光时透明的地方就被照射黑色部分就不会被照射，这样就可以把图像转移到电路板上。后面显影就是洗掉曝光的地方，这样才算是把图像真正转移到电路板上。
现在曝光常见的主要有：传统曝光机和DI
传统曝光机又可分为：自动，半自动；这种曝光机都需要底片
DI：工作原理大概就是直接将图案曝到电路板上，所以DI不需要底片
底片：底片有黑色的和透明的区域，光线不能透过黑色部分，洗底片有单独的部门去做，底片的原材料也是感光物质，所以原材料一般放在小黑屋里，底片做的时候类似用DI将图像转移到原材料上，具体原理我也不太清楚
最佳回答：
有。
（1）曝光2113机带有辐射，里面的油墨味道对人有害，有5261的小型曝光机用的4102油墨很差，带有很大的刺1653激性气味的，危害不小。
（2）功率越大的曝光机辐射越大，其中电路板那一行的曝光机达7000瓦，如果长期照射对生理功能都有一定影响。
（3）曝光机里面的油墨味道也是对人有害的，有的小公司用的油墨很差，带有很大的刺激性气味的，危害不小。
扩展资料：
曝光机对人体的危害：
（1）影响人们的心血管系统，表现为心悸，失眠，部分女性经期紊乱，心动过缓，心搏血量减少，窦性心率 不齐，白细胞减少，免疫功能下降等。如果装有心脏起搏器的病人处于高电磁辐射的环境中，会影响心脏起 搏器的正常使用。
（2）高剂量的电磁辐射还会影响及破坏人体原有的生物电流和生物磁场，使人体内原有的电磁场发生异常。 值得注意的是，不同的人或同一个人在不同年龄阶段对电磁辐射的承受能力是不一样的，老人、儿童、孕妇 属于对电磁辐射的敏感人群。
参考资料来源：百度百科-曝光机
其他答案1：
曝光机会射出2113紫外线光波，是5261有辐射危害的
1、曝光机不仅带有辐射，里面的油4102墨味道1653也是对人有害的，有的小型曝光机用的油墨很差，带有很大的刺激性气味的，危害不小。
2、功率越大的曝光机辐射越大，其中电路板那一行的曝光机达7000瓦，如果长期照射对生理功能都有一定影响，但是也不用太担心了，只要不是长期大幅度照射到你就可以。
3、曝光机里面的油墨味道也是对人有害的，有的小公司用的油墨很差，带有很大的刺激性气味的，危害不小。
4、曝光机发出的电磁辐射能够诱发癌症并加速人体的癌细胞增殖，电磁辐射污染会影响人体的循环系统、免疫、生殖和代谢功能 ，严重的还会诱发癌症，并会加速人体的癌细胞增殖。
5、曝光机高剂量的电磁辐射还会影响及破坏人体原有的生物电流和生物磁场，使人体内原有的电磁场发生异常。 值得注意的是，不同的人或同一个人在不同年龄阶段对电磁辐射的承受能力是不一样的，老人、儿童、孕妇 属于对电磁辐射的敏感人群。
扩展资料:
辐射会带给人体的危害：
1、可导致儿童智力残缺。据最新调查显示，我国每年出生的2000万儿童中，有35万为缺陷儿，其中25万为 智力残缺，有专家认为电磁辐射也是影响因素之一。世界卫生组织认为，计算机、电视机的电磁辐射对胎儿有不良影响。
2、它极可能是造成儿童患白血病的原因之一。医学研究证明，长期处于高电磁辐射的环境中，会使血液、 淋巴液和细胞原生质发生改变。意大利专家研究后认为，该国每年有400多名儿童患白血病，其主要原因是距 离高压电线太近，因而受到了严重的电磁污染。
3、能够诱发癌症并加速人体的癌细胞增殖。电磁辐射污染会影响人体的循环系统、免疫、生殖和代谢功能 ，严重的还会诱发癌症，并会加速人体的癌细胞增殖。瑞士的研究资料指出，周围有高压线等经过的住户居 民，患乳腺癌的概率比常人高7．4倍，其癌细胞生长速度比一般人要快24倍。
4、影响人的生殖系统，主要表现为男子精子质量降低，孕妇发生自然流产和胎儿畸形等。
5、影响人们的心血管系统，表现为心悸，失眠，部分女性经期紊乱，心动过缓，心搏血量减少，窦性心率 不齐，白细胞减少，免疫功能下降等。如果装有心脏起搏器的病人处于高电磁辐射的环境中，会影响心脏起 搏器的正常使用。
6、高剂量的电磁辐射还会影响及破坏人体原有的生物电流和生物磁场，使人体内原有的电磁场发生异常。 值得注意的是，不同的人或同一个人在不同年龄阶段对电磁辐射的承受能力是不一样的，老人、儿童、孕妇 属于对电磁辐射的敏感人群。
参考资料：百度百科-曝光机
其他答案2：
曝光机会射出紫外线光波，2113是有辐射危害的
曝光机是5261指通过开启灯光发4102出UVA波长的紫外线，将胶片或其他透明1653体上的图像信息转移到涂有感光物质的表面上的设备。
曝光机
曝光机即电子束曝光机，是集电子光学、电气、机械、真空、计算机技术等于一体的复杂的半导体加工设备。
曝光机是20 世纪 60 年代初从扫描电子显微镜基础上发展起来， 70 年代以后广泛应用于半导体集成电路制造业。
曝光机是什么？
曝光机即电子束曝光机，是集电子光学、电气、机械、真空、计算机技术等于一体的复杂的半导体加工设备。
曝光机基本工作原理是什么？
曝光机基本工作原理：
在计算机的控制下，利用聚焦电子束对有机聚合物(通常称为电子抗蚀剂或光刻胶)进行曝光，受电子束辐照后的光刻胶，其物理化学性质发生变化，在一定的溶剂中形成良溶或非良溶区域，从而在抗蚀剂上形成精细图形。
曝光机的应用范围是什么？
曝光机的应用范围：
半导体生产线、微电子生产、LCD显示、LCD显示、线路板生产、PCB产品。
常见曝光机举例
7KW双面曝光机
适 用： 双面固化PCB绿油(阻焊漆); 对感光湿膜层面进行双面图像转移–曝光;
特 点： 机内设有8KW转5KW装置; UV光积量感测，自动准确控制曝光量; 中文人机界面，触控式屏幕，操作直观; 多处设有传感器，感测并全面显示机器状况; 上下曝光系统精密设计，使上下曝光量均匀一致; 灯管使用时间自动记录，方便控制品质; 曝光台面恒温控制, 保证连续、长时间生产;
光 源： 曝光台面上下各一只7000W金属卤素灯管(常亮型);
灯管冷却： 间接型循环水冷;
台面冷却： 机内冷气机输送冷气降低台面温度。
紫外线的光波不同，伤害大小不同，
一般公司开会用的，危害可以忽略，不用担心。
其他答案3：
曝光机带有辐射，里面的油墨味道也是对人有害的，有的小公司用的油墨很差，带有很大的刺激性气味的，危害不小。
其他答案4：
你好，是有辐射的，所以在曝光房工作的人，都需要穿放辐射服
.曝光房里面的灯管都是黄光的。我是做这一行的，你在那家公司了？？可以和你交流，
最佳回答：
微小电气机械系统技术2113简称为MEMS,它被视5261为将成为下一个世代产业4102的基础而受到瞩目,最近几年在市场上急速1653的扩展。
MEMS的技术和半导体的产业相比更是细微化的技术,因此有必要更精确的焦距调整来因应厚膜的阻抗及高段落的差异因此开发出MEMS用将分辨率及焦距调整为最适当的缩小投影曝光装置。
另外为了能够充分利用运作时无尘室空间所花费的成本,因此我们更加的要求降低MEMS用曝光装置所占的面积,所以在MEMS特殊的制造工程上有必要结合芯片内面的调整标志的曝光装置。
NIKON ENGINEERING深圳市帝龙科技有限公司在1995年,开始贩卖磁头的ABS加工用曝光装置获得了很高的评价,这次开始发行的「小型曝光机 NES1-h04」是将以前的缩小投影曝光装置的技术为基础,并且针对MEMS制造时的需求所开发出的新产品。
特点：
1.搭配了适合MEMS用新开发的投影镜头
MEMS用缩小投影曝光装置,实现了MEMS制造时所必要的分辨率20μm L/S,曝光范围15mm x 15mm的功能,同时依据最适当的数值孔径来准确的调整最适当的焦点,同时也能够因应所展生的阻抗及高段落的差异。
※2 k=0.6 的处理作为 1.5 μ m L/S 的分辨率可以使用的。
2.世界最小的占用面积
MEMS的机体实现了占有体积1.3㎡令人不可置信的世界最小体积,即使是加装上芯片输入程序,所占的体积也才1.9㎡,对于改善无尘室使用效率及降低运作的成本有很大的帮助。
3. 可以搭配内部调整标志的功能(选配)
搭配了芯片内部的调整标志功能,调整为0.8μm ( +3σ)的精确度也可以曝光,也可以依据需求特别订做。
4. 搭配量产的处理量
采用显微镜台来重新检测,同时采用明亮的照明系统,1小时内可以处理150mm60张芯片。
分辨率 2.0 μ m
投影 LENS 缩小倍率 -1/2.5 倍
NA （开口数） 0.16
曝光范围 15 mm × 15 mm
曝光波长 405nm
对准精度 0.3μm以下（ +3σ,使用时）
样品尺寸 φ 50 mm(2 in.) ~150mm(6 in.)
处理能力 φ150mm芯片60枚/时
尺寸（W × D × H ） 980 × 1330 × 2100 mm
重 量 1,600kg
最佳回答：
1、光照2113强度不一样，防焊的高526110倍。
2、解析度不一样，线路4102的更好，因此一般需要1653平行光。
3、作用都一样，曝光干膜或者防焊油墨。
防焊是PCB印刷线路板中流程之一,保护线路板蚀刻后的线路.前置流程为外层。
PCB上的绿色或是棕色，是阻焊漆（solder mask）的颜色．这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方．在阻焊层上另外会印刷上一层丝网印刷面（silk screen）．通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置．丝网印刷面也被称作图标面（legend）。
其他答案1：
1、光照强度不一样，防焊的高10倍。2、解析度不一样，线路的更好，因此一般需要平行光。作用都一样，曝光干膜或者防焊油墨。
其他答案2：
作用分别是固化干膜和绿油的。对位动作不同
最佳回答：
UV灯在光盘生产中起着非2113常重要的作用，如果没5261有UV灯，光盘的保护胶、印4102刷层就不会迅速烘干1653(<1秒以内)，光盘也就不会快速大量复制生产。那么uv灯是怎样工作的呢?
所谓UV是英文ULTRAVIOLRT的缩写即紫外线的意思。要想理解UV灯的工作原理，首先要了解光是怎样产生的。光是原子释放出来的一种能量，它是由光子组成的。我们大家都知道原子是由原子核和围绕在它周围的电子构成的(图1)。原子核周围的电子是按照一定的轨道运行的，每一轨道只能容纳一定数量的电子。能量低的轨道(靠近原子核的轨道)总是被优先占据。当一个原子受到能量激发时(如加热、粒子撞击等)，电子会从能量低的轨道迁跃到能量高的轨道，但是这种状态是不稳定的，电子会很快跌回原来的轨道同时释放出能量—光子(图2)。光的波长是由电子释放的能量多少决定的，而电子释放的能量多少是由电子在原子中精确位置决定的，也就是说不同的原子会发出不同的光子。不同的波长的光对于人的感觉就是不同颜色的光(表)，也就是说不同的原子会发出不同颜色的光
知道了以上原理以后，我们就会明白平常我们用的灯泡是通过加热灯丝，激发灯丝原子使其发光。而UV灯是在一个密封的石英管内抽成真空然后充入一定压力的惰性气体和水银(汞)，在石英管两端各装有一个电极(图3)。当我们打一开电源开关，触发器会在瞬间产生一个高压加在 UV灯电极两端将灯管内的气体电离形成导电的等 离子体(所谓等离子体是指原子内的电子受到能 量激发迁跃到更高能量级，当能量超过一定极限时电子会挣脱原子核的控制成为自由电子，原子 也变成带电离子。由于正负电荷相等所以等离子气体整体呈中性，但是里面有自由移动的电荷所以是导电的)。
等离于体形成的过程:当UV灯送电时触发器会使灯管两端的灯丝发射出大量的电子，电子在高压交变电场的作用下来回运动，当它撞击到氨原子时如果有足够的能量，便会产生冲击电离(从氢原子内撞出1个电子，使氖原子李成氢离子)。这样被撞出的电子和氢离子在电场的作用下加入运动撞出更多的离子。同时氢离子在运动过程中也可能会与1个电子相遇变回氨原子，这样最终会在灯管内产生一个动态平衡即不断产生的氨离子和不断消失的氢离子数目相等。灯管内的等离子体在加在两端电极的交变电场的作用下，里面的带电电荷来回移动形成电流。同时里面的粒子来回移动时会发生撞击产生更多的离子，于是灯管的阻抗会迅速的降低，如果不加控制的话灯管内的的电流会一直变大直到烧毁灯管。所以在实际的电路中都有一个镇流器，它的作用就是限制电流的增加使其保持在一个平衡状态。在上述过程中气体原子由于受到能量激发(粒子撞击)便会发出光子，同时由于受到由于粒子的轰击，灯管内的水银会变成气态甚至等离子体，汞原子内的电子受到激发也会释放出光子。汞原子发出的光的波长正好在紫光和X射线之间，称为紫外线。
其他答案1：
你是说灯的发光原理？据我所知。灯的发光原理是在真空的石英管中加入定量的高纯汞（水银），通过对两端电极提供电压差（压降），产生离子放电，从而产生紫外线辐射。
其他答案2：
原理很简单，就照明的灯管差不多吧。
