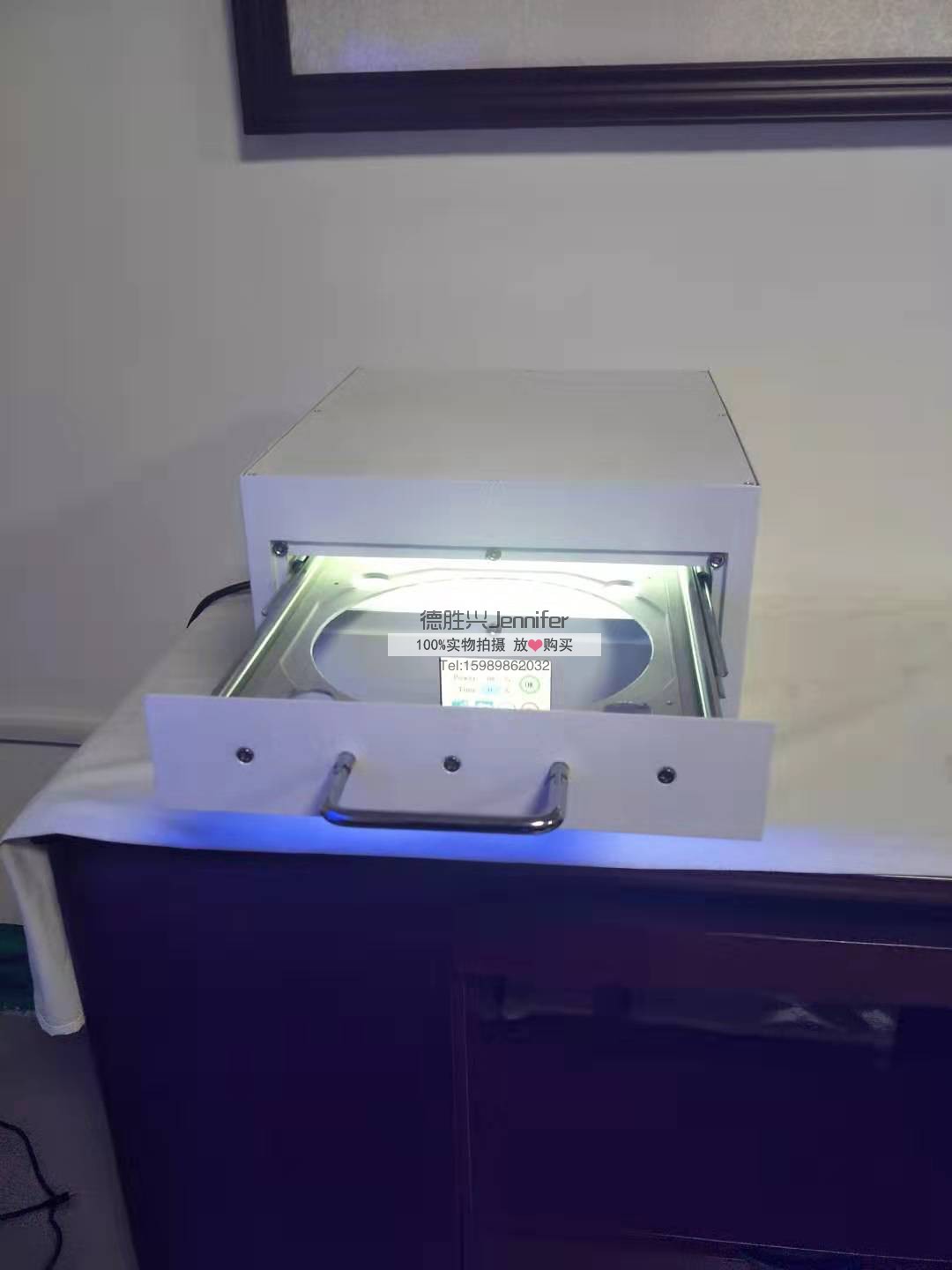

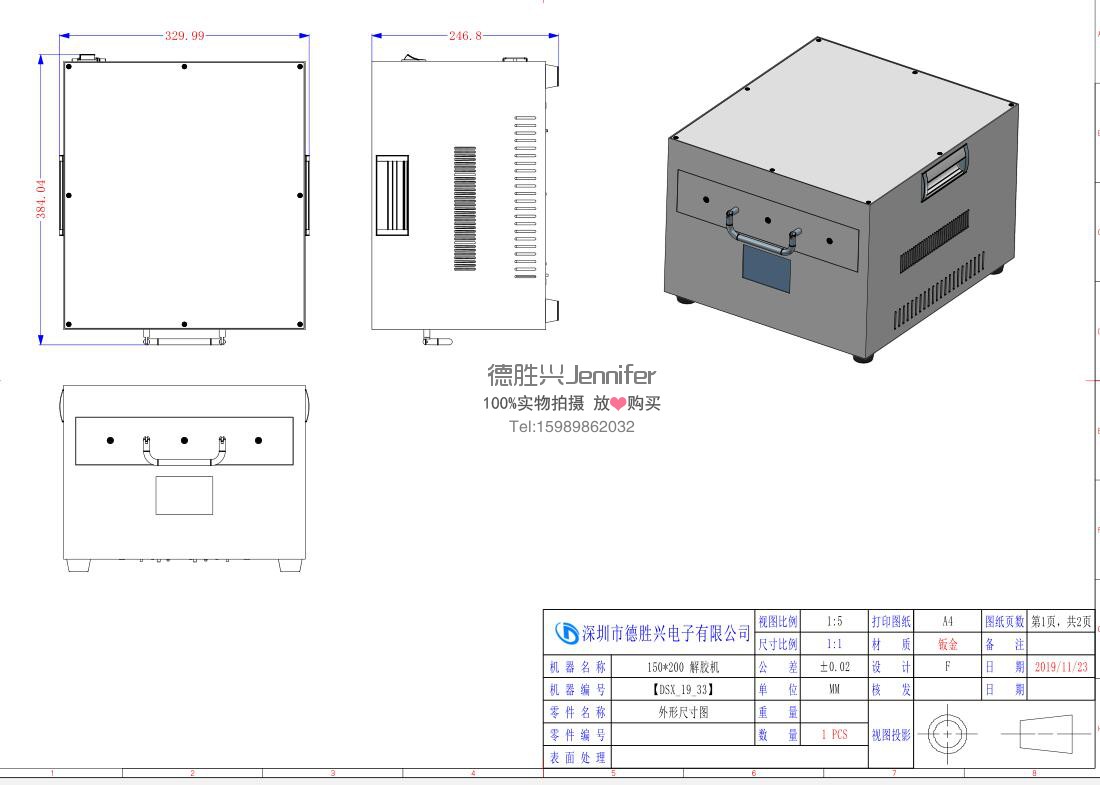

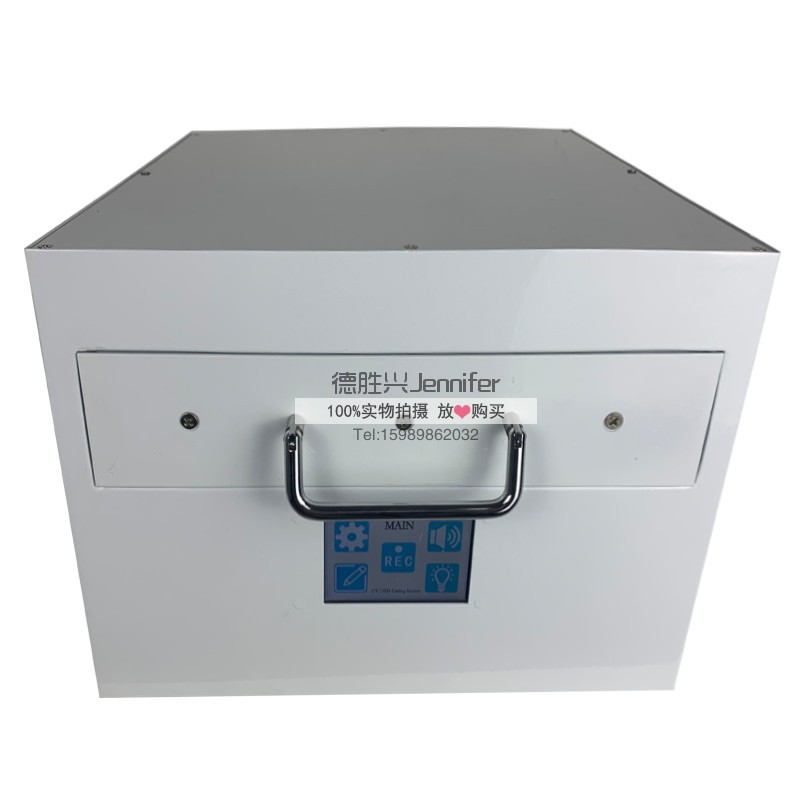

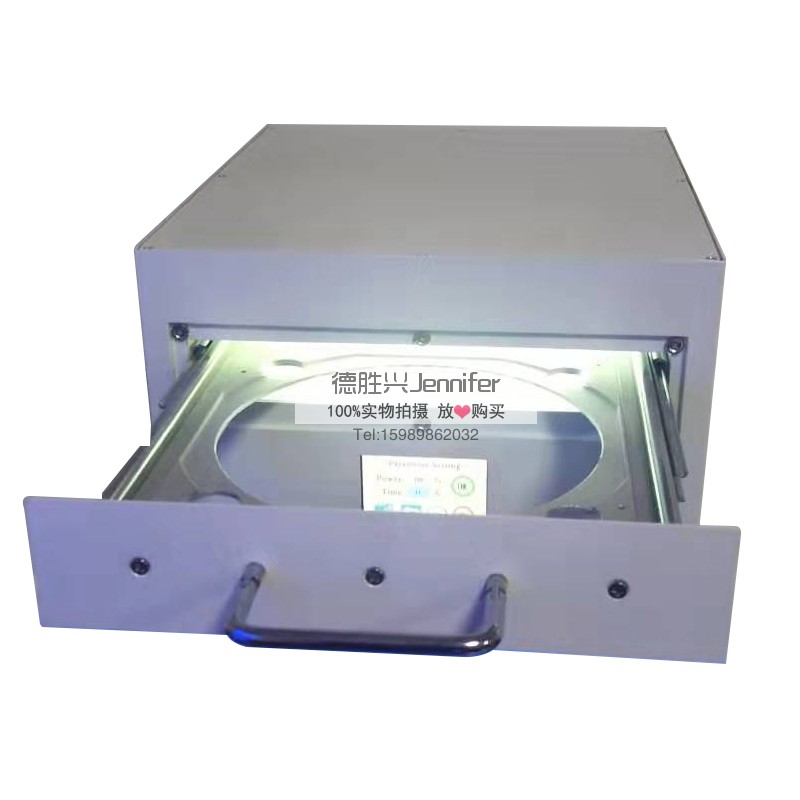

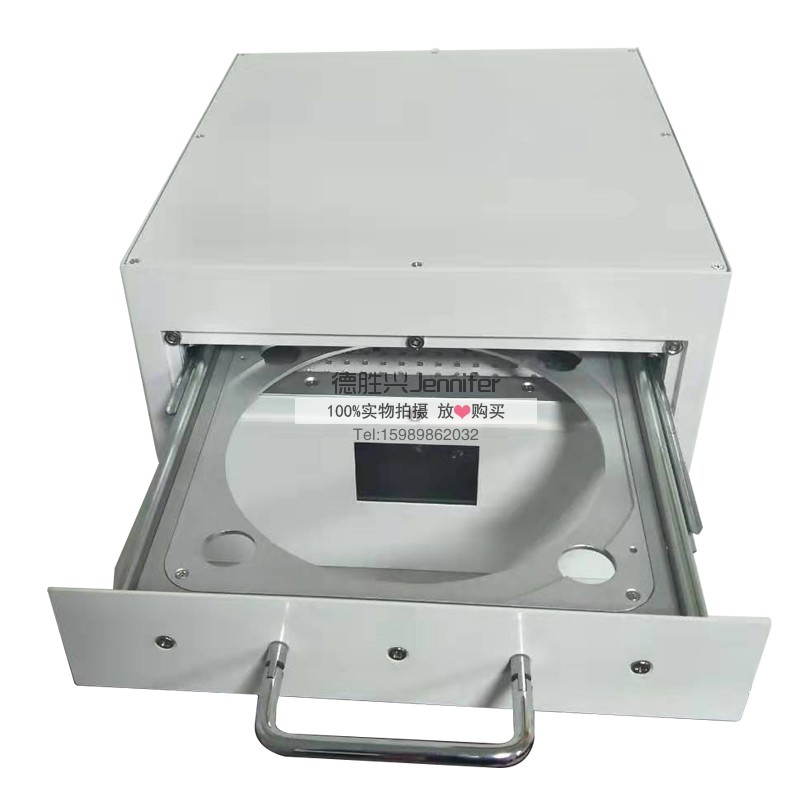

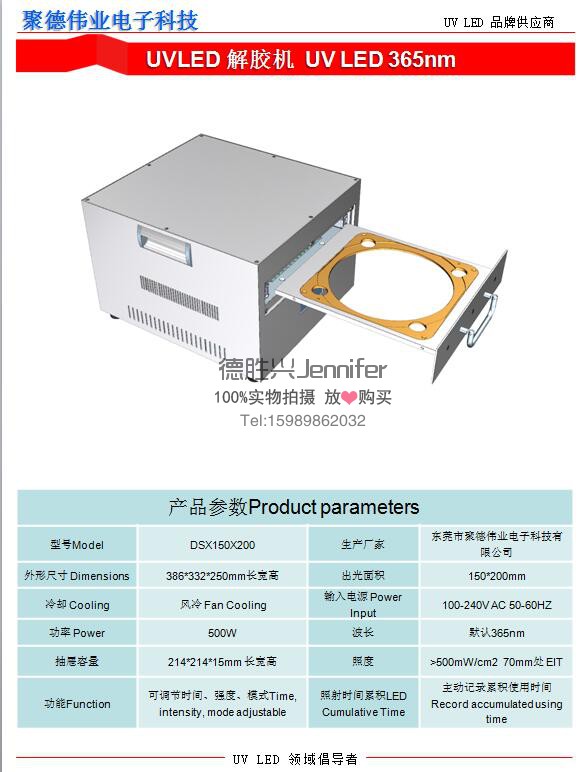

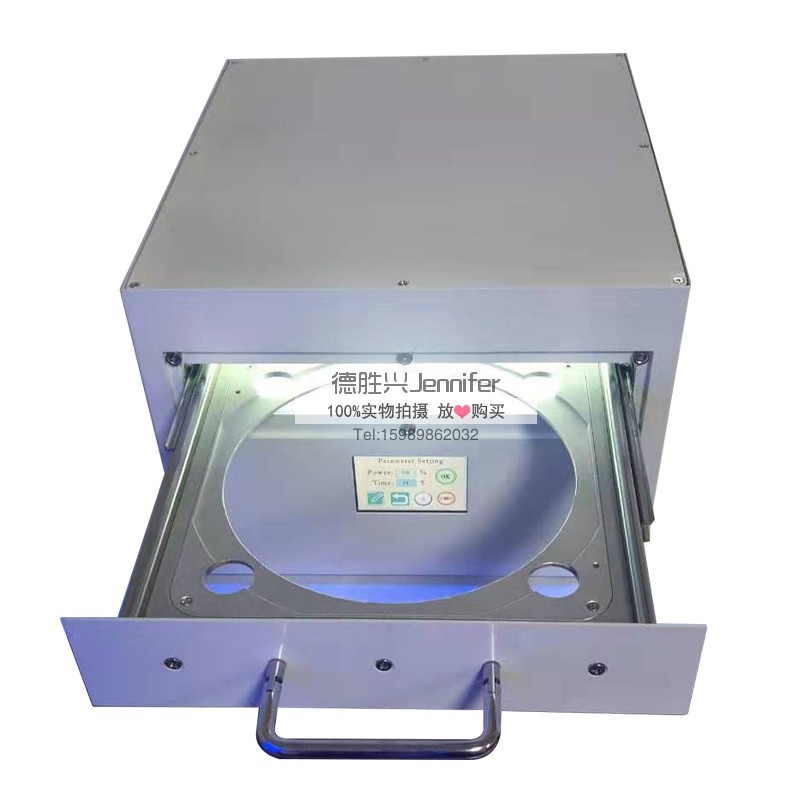

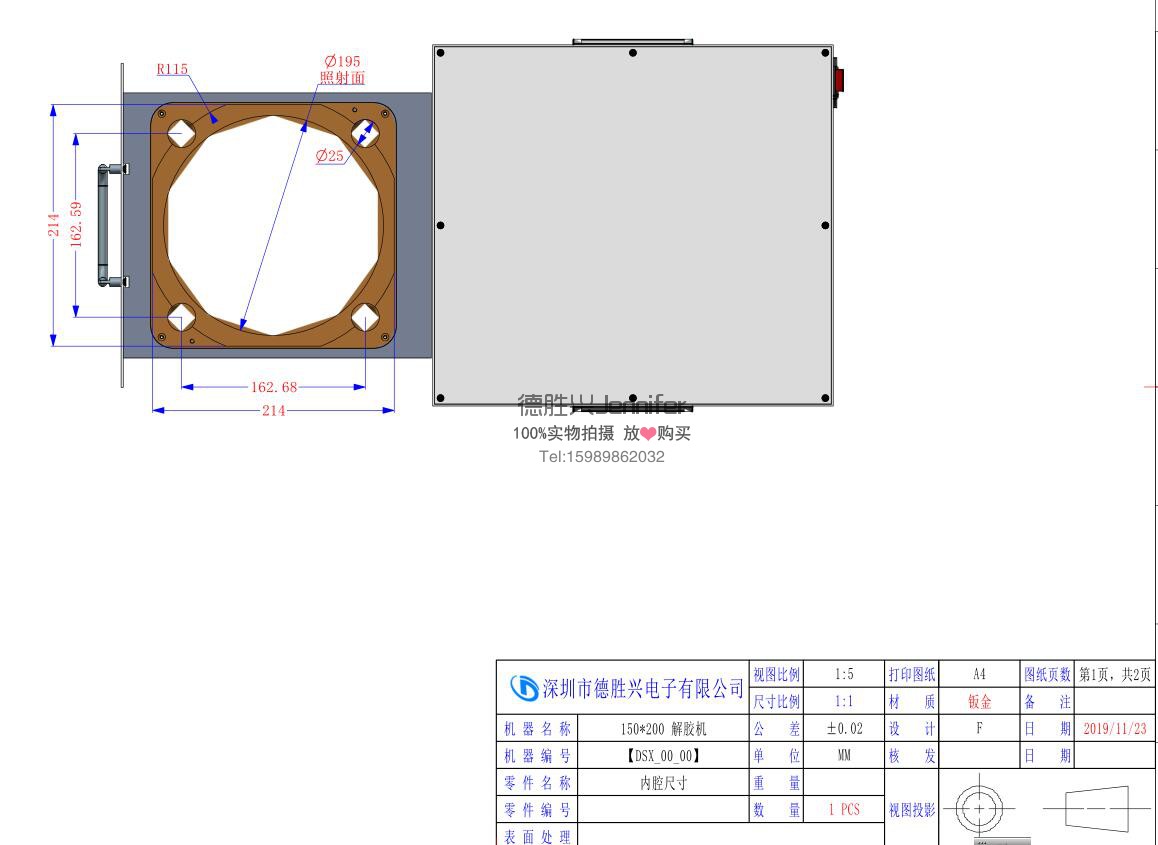

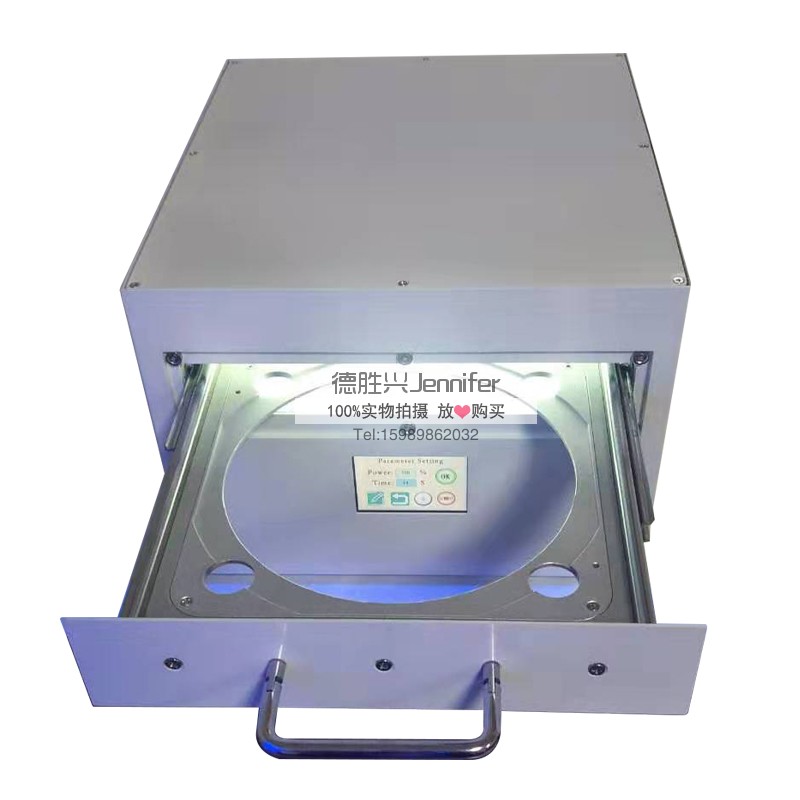

UV解胶机150X200mm手机屏UV胶解胶机晶圆半导体UV解胶机LED光

扩展资料

一、半导体基本介绍

半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体在消费电子、通信系统、医疗仪器等领域有广泛应用。如二极管就是采用半导体制作的器件。无论从科技或是经济发展的角度来看，半导体的重要性都是非常巨大的。

今日大部分的电子产品，如计算机、移动电话或是数字录音机当中的核心单元都和半导体有着极为密切的关连。常见的半导体材料有硅、锗、砷化镓等，而硅更是各种半导体材料中，在商业应用上最具有影响力的一种。

半导体芯片的制造过程可以分为沙子原料（石英）、硅锭、晶圆、光刻，蚀刻、离子注入、金属沉积、金属层、互连、晶圆测试与切割、核心封装、等级测试、包装等诸多步骤，而且每一步里边又包含更多细致的过程。

其他答案1：

一、名词解释：

wafer：晶圆；是指硅半导体集成电路制作所用的硅晶片，由于其形状为圆形。

chip：芯片；是半导体元件产品的统称。

die：裸片 ；是硅片中一个很小的单位，包括了设计完整的单个芯片以及芯片邻近水平和垂直方向上的部分划片槽区域。

二、联系和区别：

                                                              一块完整的wafer

wafer为晶圆，由纯硅（Si）构成。一般分为6英寸、8英寸、12英寸规格不等，晶片基于wafer上生产出来。Wafer上一个小块晶片晶圆体学名die，封装后成为一个颗粒。一片载有Nand Flash晶圆的wafer首先经过切割，测试后将完好的、稳定的、足容量的die取下，封装形成日常所见的Nand Flash芯片。

                                                       die和wafer的关系

品质合格的die切割下去后，原来的晶圆成了下图的样子，是挑剩下的Downgrade Flash Wafer。残余的die是品质不合格的晶圆。黑色的部分是合格的die，会被原厂封装制作为成品NAND颗粒，而不合格的部分，也就是图中留下的部分则当做废品处理掉。

                                                          筛选后的wafer

扩展资料：

集成电路芯片的生命历程：芯片公司设计芯片——芯片代工厂生产芯片——封测厂进行封装测试——整机商采购芯片用于整机生产。

芯片供应商IDM：是集芯片设计、制造、封装和测试等多个产业链环节于一身的企业。

芯片供应商Fabless：是没有芯片加工厂的芯片供应商，Fabless自己设计开发和推广销售芯片，与生产相关的业务外包给专业生产制造厂商。与Fabless相对应的是Foundry和封测厂，主要承接Fabless的生产和封装测试任务，封测厂有日月光，江苏长电等。

参考资料：百度百科-晶圆

 百度百科-芯片

 百度百科-裸片

其他答案2：

wafer就是所谓的精圆，单晶硅柱切片后经过曝光形成电路，光刻，蚀刻，离子注入等工艺制成的一片成品，上面有密密麻麻几万几十万个半导体(chip&die)
die是把成品wafer进行背面研磨后正面切割成每一个小矩形芯片，这些芯片叫die，它们切割完成后通过机器贴装到芯片基板框架上，然后塑封，Mark芯片型号，后道再进行切割，就是散装的成品芯片，这就是chip。
测试部门进行芯片测试，包装到载带内，再加上外包装就可以出库给客户了。
然后就在smt产线看到芯片用贴片机贴装到pcb电路板上，电路板回流焊后就就是一块成品主板，如果主板上有插件，还需要上AI线进行插件，大的元器件需要人手工焊接，过波峰焊后主板背面引脚全部上锡焊接了(如果背面有smt元器件，在进行smt产线之前那一面是不进行锡膏丝网印刷的，印刷红胶或点胶，和插件引脚一起波峰焊炉焊接)，大部分电子产品主板都还需要进行组装内部其他零部件，比如按键，外壳等。
补充一下：
第一代半导体是硅，主要解决数据运算、存储的问题；
砷化镓（gallium arsenide）GaAs
第二代半导体是以砷化镓为代表，它被应用到于光纤通讯，主要解决数据传输的问题；
氮化镓GaN
第三代半导体以氮化镓为代表，它在电和光的转化方面性能突出，在微波信号传输方面的效率更高，所以可以被广泛应用到照明、显示、通讯等各大领域。

其他答案3：

上面基本是对的。以硅工艺为例，一般把整片的硅片叫做wafer，通过工艺流程后每一个单元会被划片，封装。在封装前的单个单元的裸片叫做die。chip是对芯片的泛称，有时特指封装好的芯片。

其他答案4：

wafer——晶圆
chip——芯片
die——晶粒

老实说，chip和die的中文翻译的确都是芯片，但是两者却有着极大地不同，所以在半导体行业，尤其是封测行业大家更多的把die称之为晶粒。
