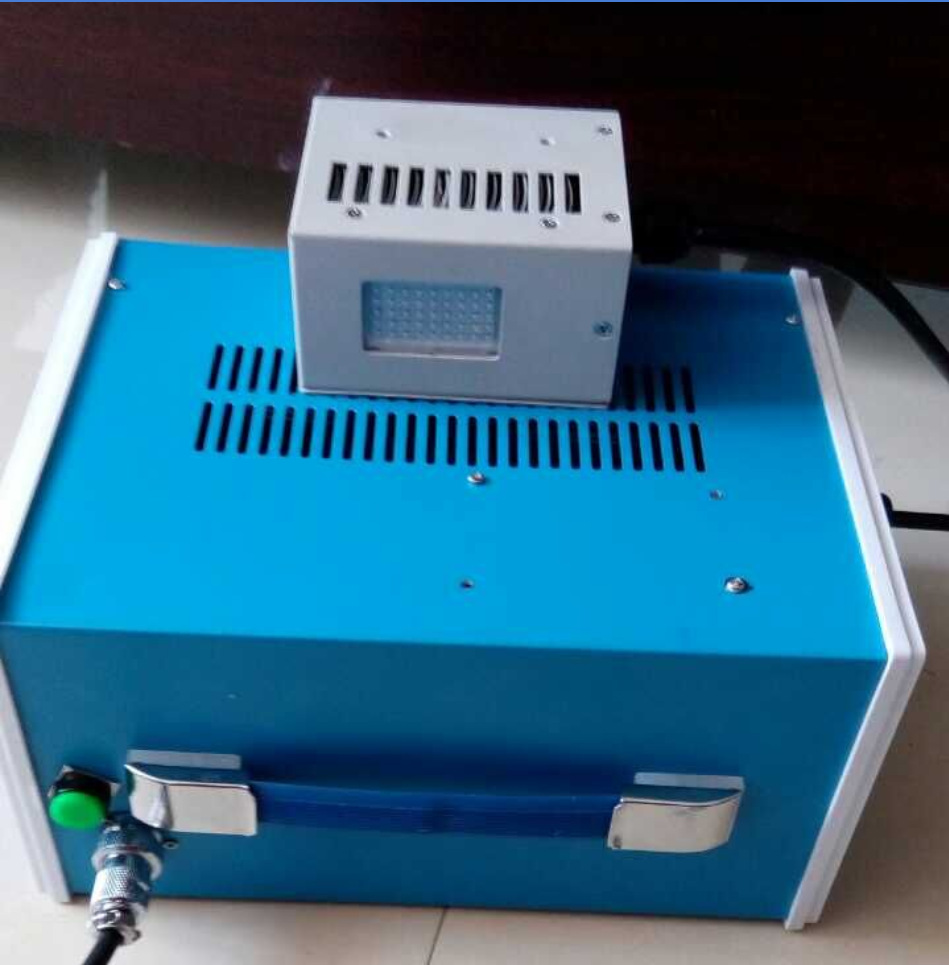

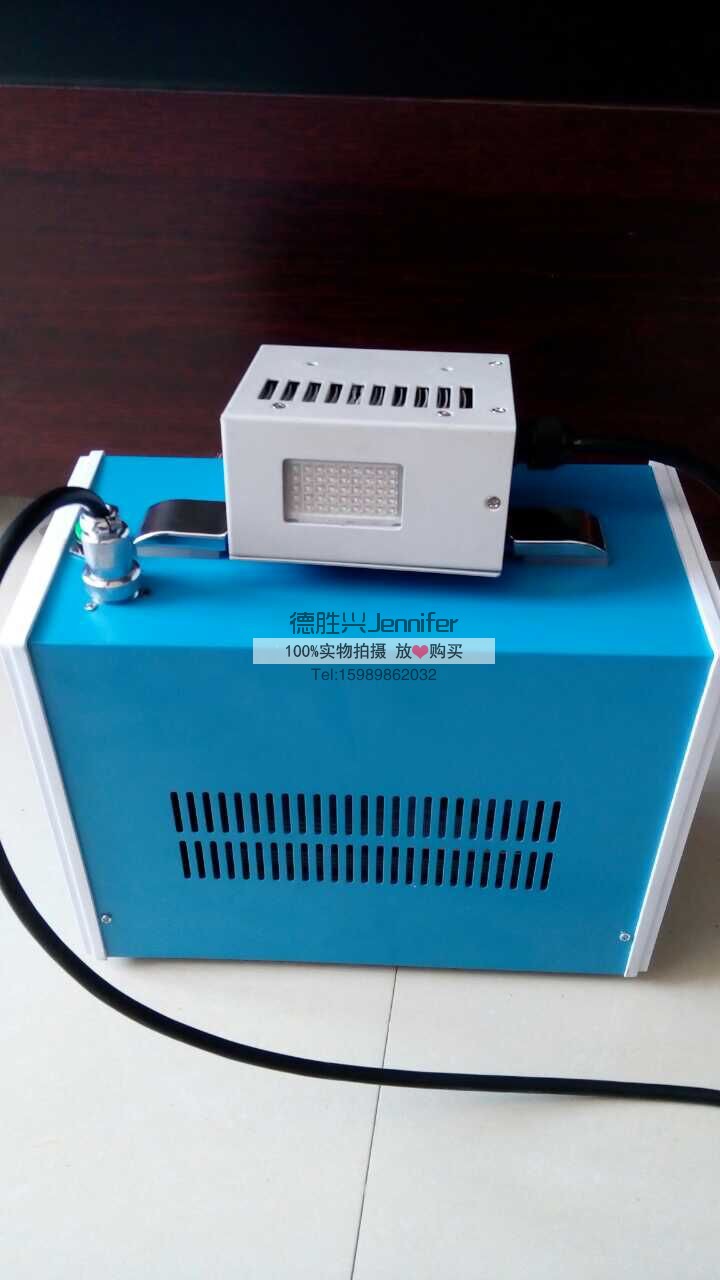

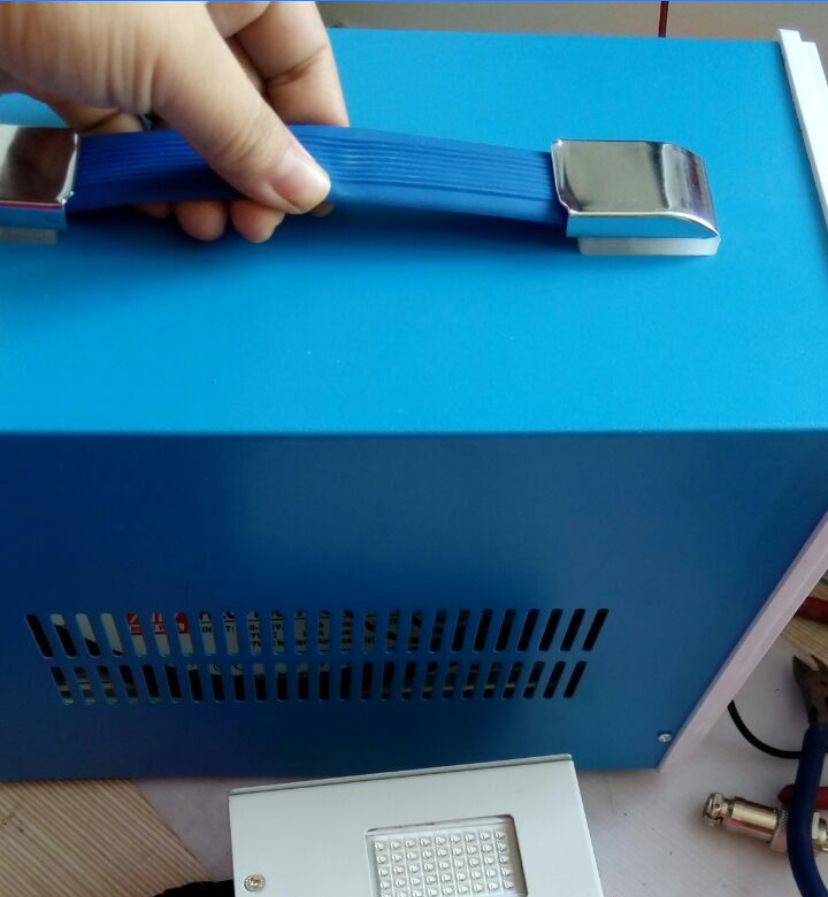

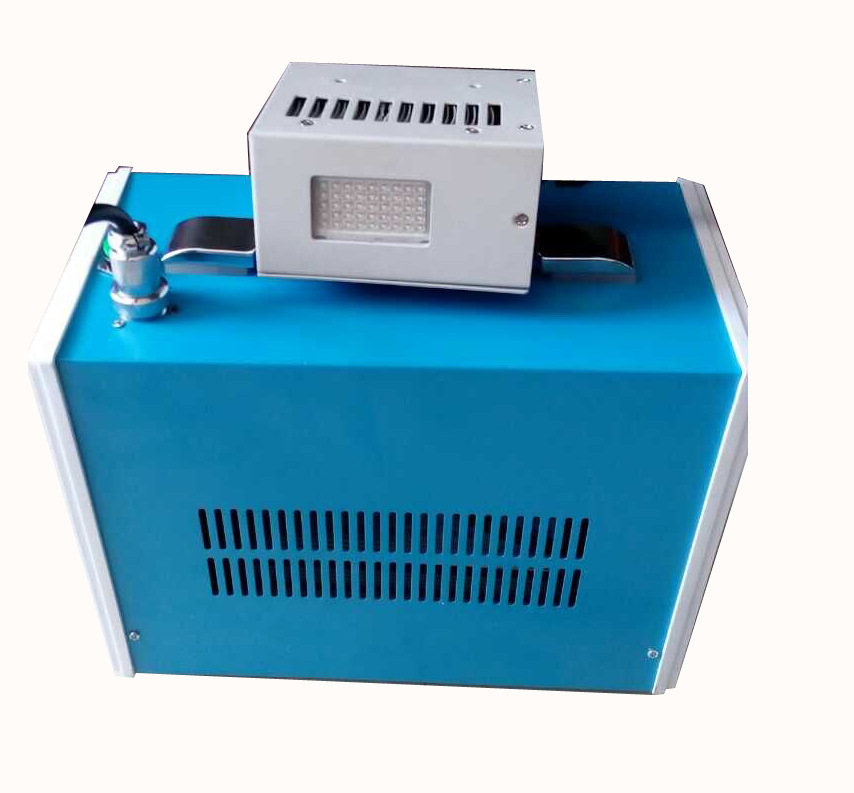

产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:DL_A6743 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
加工定制:是 | 类型:UV上光油固化 |
规格:40*20mm面光源 | |
产品标签:便携式uvled面光源,uvled面光源,小型面光源,手提面光源,4020mm面光源 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | QQ咨询:260200500 |
规格:
1、波段:395nm
2、光源面积:40*20mm(可无缝拼接任意)
3、电压29-33V
4、电流3.5A
5、电功率110W
6、辐射强度:6.5-7.3w/cm2
7、透镜材质:石英玻璃
8、发光角度:120度
9、冷却方式:风冷
10、光功率: 9500mw/cm2 (峰值)
11、固化速度: 90-120 m/min
12、最佳工作照射高度:5-15mm
13、环境温度:工作:0-40 度
14、湿度:20-85%
15、照射头尺寸:L95*W55mm*H90mm
16、主机尺寸:L220*W135*H90mm
17、重量:2.5kg
18、电缆长度:3m/5m/8m
产品特点
有别于行业内一般传统封装,LED芯片采用美国垂直结构芯片,电路直接布置在特殊复合陶瓷基板上,没有绝缘层,热量单向流走,不会回流,LED光衰很小,光效极高,寿命更长。
在工业化生产中,可靠、稳定和更短的固化时间是很重要的指标,uv led技术相对于传统方式具有多方面的优势,注定其在固化领域的领先地位。UV LED技术无热辐射、超强光强、低能耗、环保无污染、安装简单且节约空间,更重要的是UV LED的超长使用寿命能给客户减少投入和使用成本。
深圳市帝龙科技有限公司uvled面光源固化系统具有操作简单的、智能的控制系统以及高功率的LED芯片模块,为固化的高效率和质量的稳定性提供保证,能满足客户在多领域的完美使用。
设备优势:
1、瞬间干燥:免除等候干燥时间,大大缩短涂装流程时间。 2、与涂装机厂家直接搭配:可连接滚筒式或洒幕式涂装机,涂装后成品直接干燥,免除搬运麻烦。 3、涂装物表面硬度提高,色泽亮丽。 4、广泛干燥功能:木板、合板、家具、钢板、建材、镜片、皮革等使用UV涂料涂装后的干燥。 5、固化速度快,生产效率高,固化机理属一种自由基的链式反应,交联固化在瞬间完成,所设计生产流水线速度最高可达100m/min,工件下线即可包装,使用UV涂料的效率是传统烘干型涂料的15倍以上; 6、常温固化,很适合于塑料工件,不产生热变形; 7、节省能源,UV涂料靠紫外光固化,一般生产线能耗在50kW以内,能量消耗约为传统烘干型热固化涂料的1/5; 8、环境污染小,UV涂料VOC含量很低,是公认的绿色环保产品; 9、涂层性能优异,UV涂料固化后的交联密度大大高于热烘型涂料,故涂层在硬度、耐磨、耐酸碱、耐盐雾、耐汽油等有机溶剂各方面的性能指标均很高,特别是其漆膜丰满、光泽尤为突出; 10、涂装设备故障低,由于UV涂料没有紫外线辐射不会固化,因而不会堵塞和腐蚀设备,涂覆工具和管路清洗方便,设备故障率低; 11、固化装置简单,易维修,加上与之相关的设备总体比传统涂料设备占用空间小,设备投资低。
UVLED光源对UV油/UV胶/UV涂料的应用
1. UV光固化丝印上光油
可用于印刷局部上光,也可以满版上光,上光印刷表面色彩鲜艳光亮透明,具有照片效果,耐磨,不起层,不卷曲的特点,用与高档包装的表面装饰及保护。
产品特点:
a .产品无臭,不含容剂,对皮肤刺激小,固化速度快。
b .产品消泡和流平性能极佳,可适应自动印刷机的快速印刷。
c .产品对金卡,银卡纸张有极好的附着力和耐折性。
d .产品粘度可调适用于不同目数丝网,可广泛印刷酒盒,香烟盒。
2. UV塑料上光油(可烫金)
主要用于PE,PP薄膜或片材表面的棍涂,适用于牙膏管,PE 软管和薄膜不干胶表面上光。
产品特点:耐黄变,低气味,耐磨擦,高光泽,柔韧好。本系列还有UV磨砂光油。
3.光盘保护UV光油
光盘保护胶是光盘生产的关健材料,对光盘的质量是至关重要,要求与光盘的反射金属层粘接好,对油墨适应性强,高低温性能好,抗磨损优,帝龙科技深圳市德胜兴科技产品具有上述特点.
4. UV光固化粘合剂
特点:单组份UV光固化胶,UV光固胶,不仅比传统双组份热固化粘含剂使用方便。而且有如下特点。
光学性能:胶液晶莹透明,固化后光透过率≥90%。
粘接性能:固化后体积收缩率小,延伸率大,粘接强度高。
耐候性能:胶液固化后,耐候性好,经紫外线长时间照射下不黄变,耐冷热性强,可在零下50度到摄氏80度的温度范围使用。
用途:用于透明材料如:透明塑料,玻璃与金属,塑料,陶瓷,橡胶等非透明材料的快速粘接,粘接固化时间可快到1秒,粘接强度可调节,适用于光碟,电子器件,光通讯器件,生物制品,家具等的粘接封装或贴装。
a.UV光盘粘合剂:UV光盘胶,适用于DVD5/DVD10的生产。
b.玻璃—铝合金粘合剂(UV光固化无影胶):可广泛用于光学仪器,医用器件,工艺品,家具及建筑行业,所需的玻璃/金属,玻璃/玻璃,金属/金属等的粘合。
用法:先将粘物表面清洗干净,晾干,滴少量胶液于被粘物表面,压紧表面排出胶层内的气泡,使胶层厚度小于25μm,施胶后用高压汞灯(功率-60W/CM)在10CM灯距照射10-20秒固化(随透光材料和灯具不同,固化时间稍有差异。放置半小时后无影胶的性能达到最佳。
5 .UV光固化软胶
用途:商标,徽章,标签等的保护透明度。
特点:液体胶贮存稳定,一经紫外线照射迅速固化,固化胶透明,富有弹性,抗划伤,压痕和划痕能自行消失。
使用方法:滴胶后既可送入光固化炉固化,胶层厚度不超过2mm,固化条件:高压汞灯,60-80M/CM,固化时间10-25秒。
6 .UV大理石材料涂料
UV大理石光油,用于大理石,人造石料,陶瓷石材等装饰,明亮有特殊效果,可降低石材生产能耗,提高生产效率。
7.UV无影胶
用于玻璃/玻、玻璃/金属、水品/水品、水品/金属粘接。
特点:固化速度快,粘接强度高,不黄变,不起泡。可以在太阳光20秒内固化。
最佳回答:
自检不通可能是紫外UV2450的光源点2处可能存在:
1.光源故障,
2.光通路故障
3.现在的季节光电池一发生故障
其他答案1:
我用的岛津UV2450紫外仪器只要一打开,就会把光源打开,这样从长波扫描到短波的时候,可以随时换灯。
仪器启动要自行检查,扫描所有波长,才能准备好,所以用可见光实验,并不能使氘灯寿命延长。
最佳回答:
目前UVLED应用形式有点光源线光源面光源三种
模式,从发光原理来说是一样的.
点光源一般一个UVLED灯珠(大多情况下为单芯,也有多芯片)发出来的光,形成一个点,称为点光源
线光源一般是多个UVLED灯珠(也可是集成芯片)排成一行,发出线性的光,形成一条线,称为线光源
面光源就是多个UVLED灯珠按照不同排列组合形式形成多行多列,发出各种形状面的光,形成一个面,称为面光源.
其他答案1:
UVLED点光源:
(单颗灯珠)
UVLED线光源:
(一排灯珠)
(很多灯珠组成一个面)
点、线、面
其他答案2:
紫外LED等一个,点光源;多个点光源排成一条线,线光源;多条线光源平面组合,面光源。
最佳回答:
区别1:UVLED省电,一颗UVLED灯珠3W,UV汞灯几千W。
区别2:UVLED环保,无污染排放。
区别3:价格。UVLED光源系统通常比UV汞灯贵。
区别4:UVLED什么25000小时以上,UV汞灯800-3000小时不等
其他答案1:
UV灯是紫外线灯管的简称,UV是紫外线(Ultra-Violet Ray)的英文缩写。UV灯为气体放电灯,气体放电灯分为弧光放电和辉光放电,UV固化中常用UV灯为弧光放电灯,其工作原理是:在真空的石英管中加入定量的高纯汞(水银),通过对两端电极提供电压差(压降),产生离子放电,从而产生紫外线辐射。低压UV灯管即杀菌灯则主要用于杀菌消毒,另外UV-B还主要用于紫外线检验,医疗治疗等。
LED-UV光源是新型的uv固化灯,与传统的灯具相比,具有节能:省电55%;环保:光源无有害物质,且能回收;使用寿命长:达5万小时。与目前用点光源做成的LED灯具相比,具有散热效果好,光衰低,真正达到5万小时以上的长寿;面光源做成的灯具,在二次配光时,能随意控制光照射的角度,避免光的浪费和污染。
LED-UV光源具有很多的优点:无危险材料、低能量消耗、体积小、性能优异、节省费用、具有成本效益,增强的耐用性的定制选择等。
一般来说,LED-UV光源在运作的时候会产生一定的热量,我们可以用以下型号的冷水机进行水循环冷却:
CW-5000AI用于冷却300W-600W LED-UV光源
CW-5200AI用于冷却1KW-1.4KW LED-UV光源
CW-6000AN用于冷却1.6KW-2.5KW LED-UV光源
CW-6100AN用于冷却2.5KW-3.6KW LED-UV光源
CW-6200AN用于冷却3.6KW-5KW LED-UV光源
CW-6300EN用于冷却5KW-9KW LED-UV光源
CW-7500EN用于冷却9KW-11KW LED-UV光源
其他答案2:
uvled灯与汞灯有以下2个区别:
1、uv灯发出的光是蓝色的,汞灯是黄白色的;
2、uv灯寿命长、耗电量比较小、发热量小、不含汞,也不会产生臭氧更安全更环保,稳定性好;汞灯寿命短、耗电量大,汞灯喷印设备发热量大,含有臭氧等化学成分,对人体伤害较大,稳定性比较差。
其他答案3:
LEDUV光源具有很多的优点:无危险材料、低能量消耗、体积小、性能优异、节省费用、具有成本效益,增强的耐用性的定制选择等。
LEDUV光源与传统UV灯的区别是:1、寿命超长:使用寿命是传统汞灯式固化机的10倍以上。2、是冷光源、无热辐射,被照品表面温升低,解决光通讯、液晶生产中长期存在的热伤害问题。3、发热量小,可解决汞灯喷绘设备发热量大、工作人员难以忍受的问题。4、瞬间点亮,不需要预热即刻达到100%功率紫外输出。5、使用寿命不受开闭次数影响。6、能量高,光输出稳定,照射均匀效果好,提高生产效率。7、可定制有效照射区域,长度从7mm到1000mm。8、不含汞,也不会产生臭氧,是替代传统光源技术的一种更安全、更环保的选择。9、低消耗,耗电量仅为传统汞灯式固化机的10%
,能节约90%电量。一台UVLED点光源为50W。
其他答案4:
-
LED UV光源是单一波长,传统UV灯是200-400nm的宽范围波段
-
LED UV光源具有高效、节能、环保、低温、寿命长等优点:
-
高效:即开即用,无需预热,可控制产品经过时灯亮,没有产品经过则不亮;
-
节能:LED光源比汞灯省电80%,(由于传统UV灯是宽波段,而实际用到的只是其中某一个波长,其它的光波都是无用浪费掉,而LED针对不同场合需要,做出单一波长)
-
环保:传统UV灯含有汞等有害物质,并且发出的短波会使空气中的氧气发生反应生成臭氧,对人体有害,需要加装抽风排气系统
-
低温:汞灯中无用的波段被产品吸收转化成热量,一些对温度敏感的产品相当不利
-
寿命长:LED UV光源寿命达20000小时以上,传统UV灯寿命在1000小时左右
最佳回答:
紫外线灯的正确使用
紫外线灯的适用范围是用于室内空气和对物体的表面及水和其他液体的消毒。紫外线灯是将病原微生物消灭于外环境中,切断传染病的传播途径,阻断传染病的散布,从而达到保护人类健康的目的。紫外线消毒灯,主要用于空气消毒。
1、紫外线灯的悬挂高度。应垂直悬挂,离地面2-2.5米处。
2、紫外线灯的范围使用,杀菌紫外线灯内面发出的线是c波,其波长范围为200-270nm,杀菌的中心波长为253.7nm。在紫外线强度和照射时间足够的情况下,可杀灭所有微生物。但是,紫外线的穿透力极弱,其照射强度与距离平方成反比,且仅在照射到的表面上才能发挥杀菌作用。目前我国现在生产的种类主要有这几种:功率在15w、20w、30w、40w 目前我们用的最多是30w紫外线灯,要求是每立方米面积达1.5w。
3、每支紫外线灯灯管累计时间为1000小时,超过1000小时的,应及时更换新的。新更换的要注明更换时间,并重新累计使用时间。
4、紫外线灯使用过程中,应保持紫外线灯表面的清洁,一般每两周用酒精棉球擦拭一次,发现灯管表面有灰尘、油污时,应随时擦拭。
5、紫外线灯每次消毒的时间应为30-60分钟。因此要掌握紫外线消毒灯存在问题和使用方法,正确安装和使用紫外线灯,杜绝或减少紫外线灯消毒的影响因素。
紫外线消毒灯注意事项
(1) 在使用过程中,应保持紫外线灯表面的清洁,一般每两周用酒精棉球擦拭一次,发现灯管表面有灰尘、油污时,应随时擦拭。
(2)用紫外线灯消毒室内空气时,房间内应保持清洁干燥,减少尘埃和水雾,温度低于20℃或高于 40℃,相对湿度大于 60% 时应适当延长照射时间。
(3) 用紫外线消毒物品表面时,应使照射表面受到紫外线的直接照射,且应达到足够的照射剂量。
(4) 不得使紫外线光源照射到人,以免引起损伤。
(5)如果是操作人员必须在现场,请务必佩戴LUV-40紫外线防护面罩!
紫外线消毒的技术特点 ● 高效率杀菌紫外线对细菌、病毒的杀菌作用一般在一秒内完成,而对传统氯气及臭氧方法来说,要达到紫外线的效果一般需要 20分钟至一小时的时间。 ● 杀菌广谱性紫外线技术在目前所有的消毒技术中,杀菌的广谱性是最高的。它对几乎所有细菌、病毒都能高效率杀灭。 ● 无二次污染由于紫外消毒技术不需要加入任何化学药剂,因此它不会对水及周围环境造成二次污染。 ● 运行维护简单,费用低由于九十年代对紫外线核心技术的完善,紫外线消毒技术不仅消毒效率是所有消毒手段中最高的,而且其运行维护简单,运行成本低,可达每吨水4厘或更低,因此,其性价比是所有消毒技术中最高的。它既具有其它消毒技术无法比拟的高效率,又具有成本和运行费用低的优点。在千吨水处理水平,它的成本只是氯消毒的1/2,是加氯脱氯消毒的2/5,更只有臭氧消毒成本的 1/9。即使在十万吨处理量水平,紫外线消毒设备的投资及运行成本也远远低于其它消毒技术。 ● 连续大水量消毒九十年代末紫外线消毒技术的另一个特点是一年365天,一天24小时连续运行。除定期需一、二小时以内的例行保养外,其最佳操作条件是24小时连续运行。 ● 应用领域广在目前所有的技术中,没有一种像紫外线技术一样,具有如此广泛的应用领域。它不仅可以消毒淡水,还可以消毒海水;不仅可以消毒饮用水,还可以消毒废水。它可以广泛应用在各种各样需要水消毒的领域。例如:养殖业淡水、海水消毒,贝类净化,农业加工用水,饮用纯净水,电子,医药,生物工业用超纯净水,各种饮料,啤酒以及食品加工等等。紫外线是指波长在200nm~380nm之间的太阳光线,包括3类:UV-A波长为315nm~380nm,UV-B波长为280nm~315nm,UV-C波长200nm~280nm。到达地球表面的太阳光线(290nm—2000nm)中紫外线约占13%,其中UV-A占97%,UV-B占3%,UV-C接近于0。对人皮肤损伤的只有UV-A、UV-B。通过特殊工艺制成的UV-C紫外线灯,用来进行消毒灭菌。其中真正具有杀菌作用的是uv-C波紫外线,254nm左右的紫外线最佳。紫外线可以杀灭各种微生物,包括细菌繁殖体、芽胞、分支杆菌、病毒、真菌、立克次体和支原体等,具有广谱性。其杀菌原理是通过紫外线对细菌、病毒等微生物的照射,以破坏其机体内DNA(去氧核糖核酸)的结构,使其立即死亡或丧失繁殖能力。石英紫外线灯具有优势,那么,如何识别真假。不同波段的紫外线杀菌能力不同,只有短波紫外线(200-300nm)才能对细菌有杀灭能力,其中在250-270nm范围杀菌力最强,不同材料制造的紫外线灯成本和性能也不一样。真正高强度、长寿命的紫外线灯必需是采用石英玻璃制造,这种灯也叫石英杀菌灯,它分两种类型:高臭氧型和低臭氧型,在消毒柜一般采用高臭氧型,这也是石英紫外线灯相对其他紫外线灯的一个显著特点,此外,它产生的紫外线强度高,是高硼灯的1.5倍以上,并且,紫外线辐射强度寿命长。最可靠的分辨方法是用紫外线辐照度计254 nm探头来测,同样功率,254 nm紫外线强度最高的是石英紫外线灯。其次是高硼玻璃紫外线灯,高硼玻璃灯紫外光强度很容易衰减,它点灯数百小时后其紫外光强度就大幅下降,降到初始时的50%-70%。在用户手上,虽然看到灯管还是亮的,但它可能已不起作用了。而石英玻璃的光衰减程度要远小于高硼灯。涂了荧光粉的灯管,不管是用何种玻璃制造都不可能发出短波紫外线,更不可能产生臭氧,因为经荧光粉转换发出的谱线,波长最短为300 nm附近,在消毒\柜里经常能看到的是灭蚊灯,只能产生365nm谱线和一部分蓝色光,它的功能除了能把蚊子吸引过来之外,是根本没有消毒作用的。—-高硼玻璃紫外线灯和石英紫外线灯在外观上比,石英紫外线灯一般不能装铝盖灯头,灯头材质用塑料,胶木或陶瓷,灯头外径要比玻璃管粗;高硼玻璃都可采用自动化程度较高的圆封的生产工艺,其工艺与日光灯生产一样,可用铝灯头。 —-石英玻璃熔点高,膨胀系数低,如果同时放在火中加热,高硼玻璃熔点低。加温后同时放在水中急冷,不会碎裂的是石英玻璃。对于一些使用普通玻璃管制造的所谓"紫外线灯",这种灯是不含紫外线的,用一个简单的方法测试:把这种灯在节能灯或日光灯旁边点亮,它不能激化管内荧光粉发光,就可证实它是名符其实的假冒伪劣产品。紫外线杀菌消毒原理是利用适当波长的紫外线能够破坏微生物机体细胞中的DNA(脱氧核糖核酸)或RNA(核糖核酸)的分子结构,造成生长性细胞死亡和(或)再生性细胞死亡,达到杀菌消毒的效果。经试验,紫外线杀菌的有效波长范围可分为四个不同的波段:UVA(400~315nm)、UVB(315~280nm)、UVC(280~200nm)和真空紫外线(200~100nm)。其中能透过臭氧保护层和云层到达地球表面的只有UVA和UVB部分。就杀菌速度而言,UVC处于微生物吸收峰范围之内,可在1s之内通过破坏微生物的DNA结构杀死病毒和细菌,而UVA和UVB由于处于微生物吸收峰范围之外,杀菌速度很慢,往往需要数小时才能起到杀菌作用,在实际工程的数秒钟水力停留(照射)时间内,该部分实际上属于无效紫外部分。真空紫外光穿透能力极弱,灯管和套管需要采用极高透光率的石英,一般用半导体行业降解水中的TOC,不用于杀菌消毒。因此,给排水工程中所说的紫外光消毒实际上就是指UVC消毒。紫外光消毒技术是基于现代防疫学、医学和光动力学的基础上,利用特殊设计的高效率、高强度和长寿命的UVC波段紫外光照射流水,将水中各种细菌、病毒、寄生虫、水藻以及其他病原体直接杀死,达到消毒的目的。研究表明,紫外线主要是通过对微生物(细菌、病毒、芽孢等病原体) 的辐射损伤和破坏核酸的功能使微生物致死,从而达到消毒的目的。紫外线对核酸的作用可导致键和链的断裂、股间交联和形成光化产物等,从而改变了DNA的生物活性,使微生物自身不能复制,这种紫外线损伤也是致死性损伤。紫外线消毒是一种物理方法,它不向水中增加任何物质,没有副作用,这是它优于氯化消毒的地方,它通常与其它物质联合使用,常见的联合工艺有UV+H2O2、UV+H2O2+O3、UV+TiO2,这样,消毒效果会更好。
紫外线消毒器采用特殊设计的高效率、高强度和长寿命的紫外UV-C光发生装置产生的强紫外UV-C光照射流水。当水中的细菌、病毒等受到一定剂量的紫外UV-C光(波长253.7nm)照射后。其细胞DNA及结构被破坏,细胞再生无法进行,从而达到水的消毒和净化。而波长185nm的谱线还可以分解水中的有机物分子,产生氢基自由基并将水中有机物分子氧化为二氧化碳,达到去除TOC的目的。
通过紫外线的照射,改变及破坏微生物DNA结构,使细菌当即死亡或不能繁殖后代,达到杀菌的目的真正具有杀菌作用的是UVC紫外线,因为C波段的紫外线很容易被微生物吸收,尤其以253.7NM左右的紫外线最佳紫外线杀菌必须选择合适的波长(253.7nm波长效果最好)并需要有足够的杀菌时间,紫外线的穿透能力差,因此必须直接照射到微生物表面或物体表面才能起到杀菌作用。由于紫外线可以透过澄清、透明的水,因此可以用于生产用水的消毒。另外,紫外线的杀菌效果受到温度(适宜温度20~40℃),湿度(60%以下)、悬浮物、有机物等的影响。 由于空气几乎不吸收紫外线,因此紫外线杀菌灯会产生量大的杀菌效果。原则上有一切食品生产加工经营场所都可以安装紫外线杀菌灯进行空气消毒。 紫外线对物体表面杀菌具有特殊意义,如食品加工所使用的工作台面、切熟食品的墩、板及其工具、容器及必须进行消毒的纸张、塑料包装的表面均可使用紫外线实施杀菌消毒,但紫外线穿透性能差,仅能杀灭直接照射到的微生物,对照射不到的部位没有杀菌作用。对工具、厨房用器具实施表面消毒时,必须洗净除去污物,否则杀菌效果就要降低。使用紫外线灯实施表面消毒,应在灯管上部安装反光罩,将紫外线反射到下面的拟消毒表面。灯管安装应距离被消毒物1m左右,消毒有效区为灯管周围1.5~2m处,时间为30min。
紫外线杀菌灯都是属于低压(放电)汞灯,外壳是石英玻璃管或透短波紫外线的玻璃管制成,内充低压的惰性气体和汞蒸气(少量汞),两端为金属冷电极或热灯丝电极,通过给两极加高压(就象霓虹灯)或有触发高压后由较低电压(就象日光灯)维持放电,产生以253.7nm为主紫外线,起杀菌作用。
紫外线杀菌是一种传统的、有效的消毒方法,在医院,食品厂,水处理等已被广泛应用,但在使用过程中受诸多因素的影响,特别是灯管辐射强度低及应用不当会影响消毒灭菌效果。为了保证满意的消毒效果,在使用中我们主要实施了以下监测和管理措施。 1.灯管的辐射强度:紫外线辐射强度是影响消毒效果的最基本的因素,按照《消毒技术规范》规定的要求,新紫外线灯管辐射强度应大于100VW/cm2(距离1m处)为合格,正在使用中的灯管辐射强度最低应达到70VW/cm2暂可使用,但必须延长照射时间。依据紫外线照射剂量等于辐射强度乘以照射时间的公式可求出不同强度所需延长照射时间,亦可看出高强度短时间或低强度长时间均能获得同样的灭菌效果。若紫外线光源的强度低于40VW/cm2,则再延长照射时间也不能起到满意的杀菌作用,即应停止使用。不要认为紫外线灯管只要亮着,就还有杀菌作用。 2.灯管安装的数量按国家卫生部颁布的《消毒技术规范》第3版第2分册(医院消毒规范)规定,室内悬吊式紫外线消毒灯安装数量(30W紫外线灯,在垂直1m处辐射强度高于70μW/cm2)为平均每立方米不少于1.5W,并且要求分布均匀、吊装高度距离地面1.8~2.2m,使得人的呼吸带处于有效照射范围。连续照射不少于30min,紫外线的辐射强度与辐射距离呈反比,悬挂太高,影响灭菌效果。如果是物体表面消毒,灯管距照射表面应以1m为宜,杀菌才有效。 3.环境温度环境温度对紫外线辐射强度有一定的影响,温度过高或过低都会使辐射强度降低,如温度下降到4℃时,辐射强度则可下降65%~80%左右,严重影响杀菌效果。一般以室温20~40℃为紫外线消毒的适宜温度,在此温度范围内紫外线辐射的强度最大且稳定,能达到理想的消毒效果 4.相对湿度相对湿度高,紫外线辐射穿透细胞减少。有关文献介绍,相对湿度在55%~60%时,紫外线对微生物的杀灭率最强,相对湿度在60%~70%以上时,微生物对紫外线的敏感率降低,相对湿度在80%以上甚至反而对微生物有激活作用,可使杀菌力下降30%~40%。刚刚湿拖地和擦桌面后立即进行紫外线消毒,会使室内湿度增大,影响消毒效果。因此,使用紫外线消毒时室内要保持清洁、干燥. 5.防止紫外线辐射损伤主要防止紫外线对眼睛、面部暴露皮肤的辐射损伤,不可直视灯管以防引起结膜炎。不得使紫外线光源直接照射到人,以防皮肤产生红斑。紫外线可放出臭氧,臭氧过多可使人中毒,在有人工作环境中,臭氧的浓度不得超过0.3mg/m3。应在房间无人情况下进行紫外线照射。进行辐射强度监测时,用特制的辐射强度检测工具尺,背对光源进行观察,也可用普通玻璃或墨镜作为防护面罩,防护镜保护眼睛和面部皮肤。 6.灯管定期保洁紫外线灯管表面的灰尘和油垢,会阻碍紫外线的穿透,使用中应注意灯管的擦拭与保洁,新灯管使用前,可先用75%酒精棉球擦拭。使用过程中一般每2周擦拭一次。发现灯管表面有灰尘、油污时,应随时擦拭,保持灯管的洁净和透明,以免影响紫外线的穿透及辐射强度。 7.加强紫外线灯管辐射强度的监测对使用中的紫外线灯应3~6个月用紫外线辐射照度仪作一次强度检测,发现强度不合格的灯管要及时更换。用紫外线辐射照度仪每年作一次计量标定,以保持准确性。监测时,必须按照《消毒技术规范》中的测定条件,电压220V,温度20℃以上,相对湿度小于60%,以开灯5min后的稳定强度为紫外线杀菌灯的辐射强度。也可用紫外线辐射强度化学指示卡测定,将指示卡距灯管1m处照射1min,光敏涂料由白色变为紫红色,与标准色块相比,便可知灯管辐射强度。杀菌灯数量可由下列公式选定(保举参考,非规范): 有一般卫生要求时,n=4p*p/hvf有高度杀菌要求时,n=0.05v/hf上述公式中,n――紫外光杀菌灯数,每一支按30w计 p――室内人次 h――杀菌灯至装备距离,m; v――房间体积,立方 f――灯具效率,可取0.8 计较结果若紫外光杀菌灯数量不足1时,按1支计较。
紫外线消毒
1. 适用范围:用于室内空气、物体表面和水及其它液体的消毒。
2. 紫外线消毒灯和紫外线消毒器
3. 消毒使用的紫外线是C波紫外线,其波长范围是200-275nm,杀菌作用最强的波段是250-270nm,消毒用的紫外线光源必须能够产生辐照值达到国家标准的杀菌紫外线灯。
4. 制备紫外线消毒灯,应采用等级品的石英玻璃管,以期得到满意的紫外线辐照强度。
5. 紫外线消毒灯可以配用对紫外线反射系数高的材料(如抛光铝板)制成的反射罩。
6. 要求用于消毒的紫外线灯在电压为220V、环境相对湿度为60%、温度为20℃时,辐射的253.7nm紫外线强度不得低于70uW/cm2(普通30W直管紫外线灯在距灯管1米处测定,特殊紫外线灯在使用距离处测定,使用的紫外线测强仪必须经过标定。)
7. 紫外线灯使用过程中其辐照强度逐渐降低,故应经常测定消毒紫外线的强度,一旦降到要求的强度以下时;应及时更换。
8. 紫外线消毒灯的使用寿命,即由新灯的强度降低到70uW/cm2的时间(功率≥30w)的灯,或降低到原来新灯强度的70%(功率<30w=的时间,应不低于1000h。
9. 目前我国使用的紫外线消毒灯有下述几种
(1) 普通直管热阴极低压汞紫外线消毒灯:灯管采用石英玻璃或其它对紫外线透过率高的玻璃制成,功率为40W、30W、20W、15w等。要求出厂新灯辐射253.7nm紫外线的强度(在距离1米处测定,不加反光罩)为:功率>30W灯,≥90uW/cm;功率>20W灯,≥60uW/cm2 ;功率150W灯,≥20uW/cm2。由于这种灯在辐射253.7nm紫外线的同时,也辐射一部分184.9nm紫外线。故可产生臭氧。
(2)高强度紫外线消毒灯:要求辐射253.7nm紫外线的强度(在距离1米处测定)为:功率30W灯,>180uW/cm2;11w灯,>30 uW/cm2。
(3)低臭氧紫外线消毒灯:也是热阴极低压汞灯,可为直管型或H型;由于采用了特殊工艺和灯管材料,故臭氧产量很低,要求臭氧产量<1mg/h。
(4)高臭氧紫外线消毒灯:由于采取了特殊工艺,这种灯产生较大比例的波长184.9nm的紫外线,故臭氧产量较大。
紫外线消毒器
(1)紫外线空气消毒器:采用低臭氧紫外线杀菌灯制造,可用于有人条件下的室内空气消毒。
(2)紫外线表面消毒器:采用低臭氧高强度紫外线杀菌灯制造,以使其能在瞬间达到满意的消毒效果。
(3)紫外线消毒箱:采用高臭氧高强度紫外线杀菌灯制造,一方面利用紫外线和臭氧的协同杀菌作用,另一方面利用臭氧对紫外线照射不到的部位进行消毒。
10.适用范围及条件
紫外线可以杀灭各种微生物,包括细菌繁殖体、芽胞、分支杆菌、病毒、真菌、立克次体和支原体等,凡被上述微生物污染的表面,水和空气均可采用紫外线消毒。
紫外线辐照能量低,穿透力弱,仅能杀灭直接照射到的微生物,因此消毒时必须使消毒部位充分暴露于紫外线下。
用紫外线消毒纸张、织物等粗糙表面时,要适当延长照射时间,且两面均应受到照射。
紫外线消毒的最适宜温度范围是20-40℃,温度过高过低均会影响消毒效果,可适当延长消毒时间,用于空气消毒时,消毒环境的相对湿度低于80%为好,否则应适当延长照射时间。
用紫外线杀灭被有机物保护的微生物时,应加大照射剂量。空气和水中的悬浮粒子也可影响消毒效果。
1.4
目前,消毒方法可分为两大类,即化学消毒法和物理消毒法。化学消毒法有加氯消毒盒臭氧消毒等,物理消毒法有紫外线消毒等。紫外线消毒灯和紫外线消毒器(紫外线空气消毒器、)。
一、原理
研究表明,紫外线主要是通过对微生物(细菌、病毒、芽孢等病原体)的辐射损伤和破坏核酸的功能是微生物致死,从而达到杀菌消毒的目的。在外线对核酸的作用可导致键和链的断裂、股间交联和形成光化产物等,从而改变DNA的生物活性,使微生物自身不能复制,这种紫外线损伤也是导致死性损伤。
二、使用方法
1、对物品表面的消毒
(1)照射方式:最好使用便携式紫外线消毒器近距离移动照射,也可采取紫外灯悬吊式照射。对小件物品可放紫外线消毒箱内照射。
(2)照射剂量和时间:不同种类的微生物对紫外线的敏感性不同,用紫外线消毒时必须使用照射剂量达到杀灭目标微生物所需的照射剂量。杀灭一般细菌繁殖体时,应使照射剂量达到 10000uW.s/cm2;杀灭细菌芽孢时应达到100000uW.s/cm2;病毒对紫外线的抵抗力介于细菌繁殖体和芽孢之间;真菌孢子的抵抗力比细菌芽孢更强,有时需要照射到600000uW.s/cm2;在消毒的目标微生物不详时,照射剂量不应低于100000uW.s/cm2。辐照剂量是所用紫外线灯在照射物品表面处的辐照强度和照射时间的乘积。因此,根据紫外线光源的辐照强度,可以计算出需要照射的时间。例如,用辐照强度为70 uW/cm2的紫外线表面消毒器近距离照射物品表面;选择的辐照剂量是100000uW.s/cm2;则需照射的时间是:100000uW.s/cm2 ÷70uW/cm2=24分钟。
2、对室内空气的消毒
(1)间接照射法:首选高强度紫外线空气消毒器,不仅消毒效果好,而且可在室内有人活动时使用,一般开机消毒30min即可达到消毒合格。
(2)直接照射法:在室内无人条件下,可采取紫外线灯悬吊式或移动式直接照射。采用室内悬吊式紫外线消毒时,室内安装紫外线消毒灯(30W紫外线灯,在1.0米处的强度>70 uW/cm2)的数量为平均每立方米不少于1.5W照射时间不少于30min。
3、对水和其他液体的消毒
可采用水内照射或水外照射,采用水内照射法时,紫外光源应装有石英玻璃保护罩,无论采取何种方法,水层厚度均应小于50px,根据紫外光源的强度确定水流速度。消毒后水必须达到国家规定标准。
三、注意事项
(1)在使用过程中,应保持紫外线灯表面的清洁,一般每两周用酒精棉球擦拭一次,发现灯管表面有灰尘、油污时,应随时擦拭。
(2)用紫外线灯消毒室内空气时。房间内应保持清洁于燥,减少尘埃和水雾,温度低于20℃或高于40℃,相对湿度大于60%时应适当延长照射时间。
(3)用紫外线消毒物品表面时,应使照射表面受到紫外线的直接照射,且应达到足够的照射剂量。
(4)不得使紫外线光源照射到人,以免引起损伤。
(5)如果是操作人员必须在现场,请务必佩戴LUV-40紫外线防护面罩。
其他答案1:
(1) 固定式照射将紫外线灯吊装于天花板下略高于人的头顶处,向下照射(正向照射);或固定于墙壁上,侧向照射。此类照射虽然只照到局部空气,但由于空气的对流可使全室空气得到消毒。正向或侧向照射对空气的消毒效果较好。由于紫外线对人体有害,因此这类装置仅适用于无人在的场所。若消毒必须在室内有人情况下进行,则可用反向照射,即将紫外灯固定吊装于天花板或墙壁上,离地面2.5m左右,灯管下安装金属反光罩,使光线反射到天花板上。安装在墙壁上时,反光罩斜向上方,使紫外线照射在与水平面成3°~80°角左右范围内,这样,上部空气受到紫外线直接照射,而上、下层空气对流交换(人工或自然)时,整个房间的空气都得到消毒。
(2) 移动式照射对于没有安装固定紫外线灯的场所,可用能搬动的紫外线灯进行照射。在无人场所,可用活动紫外线灯架做暴露式照射。灯架上可装1~4支紫外线灯,每支灯均可调节照射方向。对有人在的场所,不宜用暴露式照射,可改用通过式照射,即用紫外线风筒。紫外线风筒是用4支30W紫外线灯管装于直径为750px的铝制圆管内,在一端装上28m3/min流量的风扇。这种装置靠风扇,使空气流经紫外线甬道而得以杀菌。
最佳回答:
主机报价八万。加上一些常用附件,估计成交价也应该在八万的样子。。。建议用UV-2550,报价贵1万,打完折也贵不了多少,而且2550杂散光比2450低好多个数量
最佳回答:
蜂鸣原因:风扇润滑油干枯,故障处理,打开光源室盖,取出轴流风扇的橡皮小圆盖,加润滑脂及锭子油
还有一种可能情况,就是滤光片的转轴卡死或者活动不灵活的时候,也会出现自检无法通过。
能问下您是哪边的么?如果是南京的我可以直接帮你修
我这边是南京南达分析仪器应用研究所
其他答案1:
下面是它的说明书
请参考:https://www.szdluv.com />
第一章 概述 1.1 原理 分光光度法分析的原理是利用物质对不同波长光的选择吸收现象来进行物 质的定性和定量分析,通过对吸收光谱的分析,判断物质的结构及化学组成。 本仪器是根据相对测量原理工作的, 即选定某一溶剂 (蒸馏水、 空气或试样) 作为参比溶液,并设定它的透射比(即透过率 T)为 100%,而被测试样的透射 比是相对于该参比溶液而得到的。透射比(透过率 T)的变化和被测物质的浓度 有一定函数关系,在一定的范围内,它符合朗伯—比耳定律。 T=I/I。 A=KCL=‐㏒ I/Io 其中 T 透射比( 透过率) A 吸光度 C 溶液浓度 K 溶液的吸光系数 L 液层在光路中的长度 I 光透过被测试样后照射到光电转换器上的强度 Io 光透过参比测试样后照射到光电转换器上的强度 UNICO UV-2600 系列紫外可见分光光度计就是根据这一原理,结合现代 精密光学和最新微电子等高新技术,研制开发的具有国际先进水平的新一 代高级分光光度计。 1.2 用途 可供物理学、化学、医学、生物学、药物学、地质学等学科进行科学研究, 是广泛应用于化工、药品、生化、冶金、轻工、材料、环保、医学化验等行 业及分析行业中最重要的质量控制仪器之一,是常规实验室的必备仪器。 1.3 特点 UV-2600 系列紫外可见分光光度计具有以下特点: 采用低杂散光, 高分辩率的单光束光路结构单色器, 仪器具有良好的稳 定性,重现性和精确的测量读数。 设有固定式狭缝 4nm 或 1.8nm 和可变式狭缝 0.5nm、1nm、2nm、4nm 等多种不同款式供您选择,以满足不同分析测试项目对单色带宽的要求。 采用最新微处理机技术,不仅使仪器具有自动设置 0%T 和 100%T 等控 制功能以及多种方法的浓度运算和数据处理功能, 同时还具有防止使用者操 作错误的特殊功能,使用时无后顾之忧。 科学的设计,新技术的运用,将光、机、电以及微机技术有机的结合在 一起,使仪器的稳定性指标接近或达到高级型紫外可见分光光度计的水平。 大屏幕图形液晶显示器,不仅可以显示数据,也可以显示图谱,丰富的 机内软件,可以完成定量分析,定性分析,动力学,多波长,DNA/Protein 等测试, 再加上强大的存储与打印功能, 做到了不连计算机即可完成所有的 测试,分析与数据输出。 仪器还可选配可在 Win9x 操作平台上运行的 UNICO 用户应用软件,使 仪器具有更大的功能。 1 第二章 主要技术指标 2.1 技术指标 UV-2600 系列紫外可见分光光度计主要技术指标 型号 UV-2600 UV-2600A 光学系统 单光束,1200 条/毫米衍射光栅 光谱带宽 波长范围 波长精度 波长重复性 波长分辨率 数据显示 杂散光 光度范围 光度精度 稳定性 基线直线性 数据输出 4nm 190nm-1100 nm ±0.8nm 0.5nm 0.1 nm 320×240 图形液晶显示器 ≤0.05%T 在 220nm,340 nm 处 0-200%T,-0.3-3.0A, 0-9999C(0-9999F) ±0.3%T ±0.002A/小时@500nm(预热 1 小时后) ±0.002A(升级为扫描型后) USB 口(用于连接 PC 机,不能接打印机) Centronics 并口可外配 Hp,Epson 和联想多款 激光,喷墨打印机(见附录 A) 也可内置微型打印机(选配) 2nm 外形尺寸(mm) 功率消耗 重量 530×390×280 80W (220V 3.15A 保险Φ5×20) 14.5kg 2.2 随机附件 开箱后,请仔细核对下列装箱单上的物件是否齐全: 装箱单 物件名 分光光度计 ……………………………………………………… 电源线 ……………………………………………………………. 比色皿 ……………………………………………………………. 数量 1 1 4 玻璃 ……………………………………………………… 2 石英 2 1 防尘罩 ……………………………………………………………. 用户使用手册 ………………………………………………….. 2.3 仪器外观 见图 1,图 2 内置打印机盖 样品室盖 LCD 显示屏 1 1 键盘 比色槽拉杆 图1 光源观测孔 风扇 电源插座 电源开关 保险丝 图2 3 打印口 USB 口 LCD 对比度调节 2.4 仪器安装 1. 开箱后,对照装箱单仔细核对箱内物件是否齐全并完好无损; 2. 将仪器放置于水平平台上,仪器应避免阳光直射,远离电磁发射装置和 大功率电气装置,使用环境不能有尘埃,腐蚀性气体和振动; 3. 仪器周围不能有任何障碍影响仪器周围空气的流动; 4. 用 UNICO 公司随机提供的电源线并确认电源插座有完好的接地线; 5. 仪器通后须预热至少 20 分钟才可做测试。 第三章 仪器的基本操作 3.1 显示屏和按键 下图是显示屏和按键示意图 3: UV-2600 显示屏和按键 图3 4 按键描述 【LOAD】 【SAVE】 【SETλ】 λ 【0Abs/100%T】 【PRINT】 【START】 【ESC/STOP】 【ENTER】 【F1】-【F4】 【0】-【9】 【+/-/.】 【CLEAR】 【<】,【>】 < > 【∧】,【∨】 ∧ ∨ 【CELL】 】 数据调出键; 数据存储键; 设置波长键; 调 100%T/0Abs,和建用户基线键; 打印输出键; 试验或测试启动键; 退回前屏显示或取消当前操作; 输入确认键; 功能键与屏幕上显示相对应; 数字及字母键; 正负号和小数点 清屏,清掉当前的输入数据,删除文件; 修改 X 坐标,逐点观察数据; 修改 Y 坐标, 逐点观察峰值,输入大小写字母改变; 设置样品槽位置(在安装有 8 联架的情况下). 3.2 仪器上电 给仪器通上电(每次关电后,不要立即上电,应等待至少 10 秒时间),测试前 需让仪器至少预热 15 分钟。 注意:1. 上电后,仪器会自动自检并初始化.首先检查内存 (图 4), 按任意键可跳 过这一步,待初始化完成后,仪器将预热 15 分钟,(图 5),15 分钟到或按 【ESC/STOP】 跳过到图 6, 屏幕最底行会显示: 重新校刻系统?否 (图 6) ,选 “是” 做系统校刻(图 7 推荐选是),选 “否”跳过.,三声鸣叫,进入主显示界面(图 8); 2.如果内存中数据已丢失,仪器将直接校刻系统 如果内存中数据已丢失,仪器将直接校刻系统 将直接 3.如果仪器没有安装自动样品架,图 8 中“样品架 #1”将不会显示。不会 显示。 波长 : 656.1nm 正在启动EastRTOS请等待 内存检测…………… 检测内存: 16kb D2 W 尤尼柯(上海)深圳市帝龙科技有限公司 Spectro-Quest 图4 注意:若 15 分钟不能自动跳过,则是机内时钟停止所致,请按【ESC/STOP】手动跳 过,并在“系统设置”中对时钟进行设置,参见 10.1.4 所述 5 图 5 图6 图 7 图 8 6 3.3 仪器的基本操作 3.3.1 调空白 让盛参比液的比色皿入光路; 按【0Abs/100%T】键调空白。 注意:1.如果参比液太浓, “能量不足……”将显示在屏幕的右上角(图 9).如果“能 如果参比液太浓, 量过低……”显示在屏幕的右上角,试验将会中止,告警符号.“Warning…” 将显示在屏幕中央(图 10). 2.如果没有安装自动样品架 ,图 10 中,“样品架 #1” 和 “Max E”将不 会出现。 图9 图 10 3.3.2 设置波长 在 “光度计模式”中设置波长步骤如下: 按【SETλ】键(图 11). λ 7 图 11 屏幕下部会出现对话条 (图 12).用数字键输入欲去波长 450nm. 图 12 按 【ENTER】 键确认。波长从 656.1nm 走到 450.0nm,然后自动 调空白一次,最后屏幕显示如图 13. 图 13 3.3.3 调出,存储,打印实验结果 a. 例如在“光谱扫描”中调出曲线的步骤如下: 按 【LOAD】 键.屏幕最底行将显示内存中的第一个文件 ABC.wav(图 14), 这时: 1. 按【∧】键或【∨】键可以查看内存中的文件 ∧ ∨ 2. 按 【ENTER】键可将当前的文件调入屏幕 (图 15).只是要注 意, 所选中的文件, 其扩展名必须是 wav.否则, 会显示出: “文 件类型错误…” .各种测试下存储文件所对应的扩展名见表 1 所 示。 3. 按【CLEAR】键,屏幕最底行将显示“你确认吗?否”,按【∧】 ∧ 键或【∨】键,屏幕最底行将显示“你确认吗?是”这时如果你 ∨ 8 按【ENTER】确认,将会清除掉所选中的当前文件。 图 14 表 1 试验 定量测量标准曲线 定量测量试验结果 光谱扫描 动力学测量 DNA/蛋白质测量 多波长测量 存储文件扩展名 ***.fit ***.qua ***.wav ***.kin ***.dna ***.mul 在“光谱扫描”中存入曲线的步骤如下: 按【SAVE】键. 屏幕最低行显示“请输入文件名?” 用数字键输入字母或数字如: XYZ (图 15), 按 【ENTER】 确认存入.。 注意,文件名最长三个字符。 注意:1. 连续按数字键 (两次按键间隔小于 0.5 秒) 可输入字母或字符, 【∧】 按 ∧ 键或【∨】键可改变字母的大小写。数字键所对应的字符见表 2。 ∨ 表2 数字键 可代表的字符 数字键 可代表的字符 数字键 可代表的字符 0 0,+,-,* ,/ 1 1,#,?,:,I 2 2,A,B,C,= 3 3,D,E,F,% 4 4,G,H,I,{ 5 5,J,K,L,} 6 6,M,N,O,~ 7 7,P,Q,R,S, 8 8,T,U,V,“ 9 9,W,X,Y,Z +/-/. -,., 2 .若输入的文件名与已存储的某个文件重名,屏幕最低行显示“文件重 名,你确认吗?否” 按【∧】键或【∨】键,屏幕最底行将显示“文 ∧ ∨ 件重名,你确认吗?是”这时如果按【ENTER】确认,以前的同名 文件将会被覆盖。 注意:1。仪器内用于存放实验结果的存储器,由于其容量和可靠性都不如 PC 机,所以,对于重要的实验数据,强烈建议及时打印或上传至 PC 机 内保存,以免给您带来意外的麻烦; 2.仪器内的存储器,同 PC 机的硬盘存储器一样,反复地存取会导致效 率降低, 甚至无法存取, 强烈建议定期对其做总清, 即格式化, 10.4 见 所述。 9 图 15 c. 打印实验报告 在“光度计模式”图 16 中按【PRINT】键,打印出试验结果如图 17 所示 图 16 按【PRINT】键,即可打印报告(图 17). 图 17 3.4 试验前的准备 将试验用比色皿或试管用蒸馏水或其他专门的清洗剂清洗干净,并用 柔软的棉布或纸巾将其表面的手指印或滴液擦试干净; 将盛参比液的比色皿放入 4 联手动样品架最靠近你的槽位中,再将推杆向前 推到头使比色皿正对光路,关上样品室盖; 第四章 光度计模式 UV-2600 系列分光光度计为用户提供了多种不同的分析方法。光度计模式是其 中最为基本的测试模式。 4.1 测试方法描述 . 将参比液推入光路. 在图 7 主菜单中按 【1】 键便进入“光度计模式 测试界面. 进 光度计模式” 光度计模式 入后仪器会自动调空白一次,然后屏幕显示如图 18,如仪器安装有自动样品架 10 屏幕显示如图 19.接下来可作进一步的操作,若按【ESC/STOP】则回到主菜单. 注意: 若仪器没有安装自动样品架“样品架 #1”和 “Max E”将不显示。 图 18 图 19 通过按【F2】,共有三种测试模式供选择,分别为:吸光度,透过率,含量. 图 20 4.1.1 吸光度模式 参比液入光路.按【F2】后按【∧】或【∨】选择吸光度模式,按 【ENTER】 ∧ ∨ 确认,按【0Abs/100%T】校准空白,最后将测试样品拉入光路,读取试验结 果(图 20)。 4.1.2 透过率模式 参比液入光路.按【F2】后按【∧】或【∨】选择透过率模式,按 【ENTER】 ∧ ∨ 确认,按【0Abs/100%T】校准空白,最后将测试样品拉入光路,读取试验结 果。. 4.1.3 含量(浓度)模式 按 【F1】 后按 ∧】 【∨】 选择浓度单位, 【ENTER】 【∧ 或 ∨ 按 确认(图 21). 11 若没有你所需要的浓度单位,可选择 “自定义 ”, 按 【ENTER】确认后, 通过输入数字或字母自定义浓度单位,再按 【ENTER】确认,图 22。 图 21 图 22 参比液入光路按【0Abs/100%T】调空白.接下来又两种测量浓度的方法: a. 按【F3】直接输入已知浓度因子 F 的值后, 按 【ENTER】确认,图 23. 然 后将待测溶液拉入光路读取浓度值 ; b. 将已知浓度值的标准溶液拉入光路中,按【F4】输入标液浓度值后按按 【ENTER】确认,图 24. 然后将待测溶液拉入光路读取浓度值 ; 注意:1.要选择波长,可于任何时候按【SETλ】并输入波长值后按 λ 【ENTER】确认来进行,波长选定后,仪器总是自动调空白一次; 2.如果浓度因子的值 F 大于 9999,将显示 “数据越限”的信息。 图 23 12 图 24 4.2 打印实验报告 按【PRINT】可打印实验结果如图 25. 图 25 第五章 定量测量 主界面中按【2】直接进入“定量测量 界面如图 26. 按【ESC/STOP】退回到主 定量测量” 定量测量 界面. 注意: . 若仪器没有安装自动样品架“样品架 #1”和 “Max E”将不显示。 图 26 5.1 测量方法描述 5.1.1 选择浓度单位 13 按【F1】选择浓度单位,图 27,方法如 4.1.3 所述。 图 27 5.1.2 选择校正方法 按【SETλ】选择校正方法.UV-2600 系列分光光度计提供三种校正 λ 方法供选择,分别是:单波长法,等吸收点双波长法和三波长法, 图 28. 注意:三种方法的介绍参考附录 C. 图 28 5.1.3 选择曲线拟合方法 在图 26 中按【F2】进入图 29 显示界面. 图 29 按【1】选择拟合方法.有四种方法供你选择:一阶线性拟合,一阶线性过 14 零拟合,二阶拟合以及三阶拟合. 5.1.4 直接输入标准曲线 图 29 中,按【F2】可以直接输入一条标准曲线,图 29A 所示. 图 29A 注意:所输入的因子个数与所选择的曲线拟合方法有关,下表是其对应关系: 曲线拟合方法 曲线方程表达式 所需输入的因子数 一阶线性过零拟合 C=K1×A K1, r* 一阶线性拟合 C=K0+K1×A K0,K1,r* 2 二阶拟合 C=K0+K1×A+K2×A K0,K1,K2 2 3 三阶拟合 C=K0+K1×A+K2×A +K3×A K0,K1,K2,K3 * r 为线性回归相关系数 5.1.5 建立标准曲线 图 29 中,按【F3】键可以通过测试一组标准样品建立一条标准曲线. 见图 30 所示. a.用数字键直接输入标准溶液的浓度值。按【∧】或【∨】键可选择修改已 ∧ ∨ 输入标准溶液的浓度值 ,见图 31. 按【ESC/STOP】结束本次修改并退出. 图 30 15 图 31 b. 参比液拉入光路后按【0Abs/%100T】,仪器将分别走到选定的波长 (根据选定的校正方法不同可能是单波长,双波长或三波长)处并调 空白。图 32 示. 图 32 将各标准样品逐个拉入光路按【START】键一步一步测得标样的 A 值, 如图 33 所示. 图 33 c. 按【F4】键可以画出曲线。这时可以通过按【F1】键选择不同的拟 合方法来得到不同的拟合曲线见图 34,图 35,图 36,图 37 所示. 注意:若样品数较少,选择二阶,特别是三阶曲线拟合会得到无效 的结果。 16 图 34 一阶线性过零拟合 图 35 一阶线性拟合 图 36 二阶拟合 图 37 三阶拟合 17 这时按【PRINT】键可将曲线打印出来,按【ESC/STOP】键退到前 级界面。 然后,按【SAVE】键并命名后可将曲线存储起来。 5.1.6 定量测量 第一步,获得标准曲线 有三种获得做定量测量用标准曲线的方法,分述如下: 注意:做定量测量应在图 26 的显示界面下进行。 a. 调入存储于机内的标准曲线,进行测试 在图 33 的显示界面下按【LOAD】键. 按【∧】或【∨】键选择后缀 ∧ ∨ 扩展名为***.fit 的文件,按【ENTER】确认调入。然后,按 【ESC/STOP】键退回到前级界面(图 26)下进行试验。 b. 用已知标准曲线进行试验. 在图 33 的显示界面下按【F2】键,然后直接输入标准曲线的各项系 数即可。然后,按【ESC/STOP】键退回到前级界面(图 26)下进 行试验。 注意:在输入标准曲线前,必须根据已知的标准曲线,通过按【F1】 选定拟合方式,比如,已知的标准曲线为二阶曲线,就必须选 二阶拟合。 c. 用新建立的标准曲线做实验 如上 5.1.5 所述,已建立了一条标准曲线,按【ESC/STOP】键退回 到前级界面(图 26)下即可进行试验。 第二步,将参比液拉入光路后,按【0Abs/100%T】键调空白. 第三步,将待测样品拉入光路后,按【START】键,测试结果就显示在屏 幕上。图 38 示. 图 38 第四步,打印,存储,调出试验结果 按【PRINT】键即可打印出试验报告图 39 示. 18 图 39 在图 38 中按【SAVE】键,输入文件名后按【ENTER】确认即完成存储。 在图 38 中按【LOAD】,再按【∧】或【∨】键选择后缀扩展名为***.qua ∧ ∨ 的文件,按【ENTER】确认调入已存文件. 第六章 光谱扫描 注意:UV-2600 基本型无此功能,若需此项功能,请与我公司销售部联系。 (电话 13715339029) 主界面中按【3】直接进入“光谱扫描 界面如图 41 所示. 按【ESC/STOP】 光谱扫描” 光谱扫描 退回到主界面. 图 41 6.1 参数设置 按【F1】设置扫描参数,包括扫描的开始波长,结束波长,扫描间隔和 扫描速度. 按【∧】或【∨】键可选择 Y 轴标尺,图 42 示。 ∧ ∨ 19 图 42 注意:(1)由于仪器总是从高波长扫到低波长,所以设置扫描的开始波 由于仪器总是从高波长扫到低波长,所以设置 长要大于结束波长; (2)扫描间隔只能是 0.1nm, 0.2nm,0.5nm,1nm ,2nm 和 5nm.每 次扫描能处理的数据点数最多 3000 点,所以当扫描范围设得大 时,扫描间隔就不能设得过小; (3)扫描速度为 “高速”, “中速”和 “低速”三档可选. 6.2 扫描模式选择 图 41 中按 【F2】 可选择测量模式, ”Abs” , “%T” 和“E” 三种模式可选, 有 图 43 所示. 图 43 6.3 建立基线 将参比液拉入光路后,按【0Abs/100%T】键调空白建立基线(图 44). 【ESC/STOP】键可以停止扫描; 按 20 图 44 6.4 扫描样品 将待分析样品拉入光路后,按【START】键进行样品扫描。扫描过程中 按 【ESC/STOP】键可以停止扫描(图 45).扫描结束蜂鸣器响三声。图 46 示。 图 45 图 46 6.5 图谱处理 6.5.1 改变标尺 扫描结束后按【<】或 【>】键可以改变 X 轴标尺而按【∧】或【∨】 < > ∧ ∨ 键可以改变 Y 轴标尺,如图 47,图 48 所示。图 48 只是图 47 的一部分. 21 图 47 图 48 6.5.2 峰谷查询 按【F3】键进入图 49 所示界面,进行峰谷检索,仪器设计有两类检索 供你选择: 图 49 a.逐点检索:按【>】键从左到右逐点检索,按【<】键从右到左逐点 > < 检索 。检索步距与扫描间隔一致。检索数据显示在显示屏的第一行。. b.逐点峰谷检索:按【∧】键从左到右逐点进行峰谷检索,按【∨】键 ∧ ∨ 从右到左逐点进行峰谷检索,检索数据同样显示在显示屏的第一行。图 51 示. 22 图 50 图 51 注意;图 49 中按 【F1 F1】键可设置逐点峰谷检索的检索高度,该值越 F1 小检索到的峰谷点越多,反之亦然。 6.5.3 存储,调入,打印扫描曲线 a. 如图 46 已完成某一样品的扫描图谱,按【SAVE】键,输入文件名 后按【ENTER】确认即完成图谱存储. b. 在图 41 中,按【LOAD】键,再按【∧】或【∨】键选择后缀扩展 ∧ ∨ 名为***.wav 的文件,按【ENTER】确认调入已存扫描曲线. c. 图 46 中按【PRINT】键即可打印出扫描曲线,图 52 所示. 23 图 52 24 第七章 动力学测量 注意:UV-2600 基本型无此功能,若需此项功能,请与我公司销售部联系。 (电话 13715339029) 主界面中按 【4】 直接进入“动力学测量 界面如图 53 所示. 按 动力学测量” 【ESC/STOP】 动力学测量 退回到主界面. 图 53 7.1 参数设置 在图 53 之显示界面下按【F1】设置试验参数,包括总运行时间,延 时时间和时间间隔. 按【∧】或【∨】键可选择 Y 轴标尺,图 54 示. ∧ ∨ 图 54 7.2 测量模式选择 按【F2】可选择试验模式,“吸光度”模式或“透过率”模式,图 55 所示. 25 图 55 7.3 测量步骤 a.按【SETλ】选择好试验波长.拉参比液入光路后按【0Abs/100%T】 λ 键调空白。 b.拉待测样品入光路后案【START】键即开始对样品作时间扫描,扫 描进行中,按【ESC/STOP】键可以中止扫描,扫描完成会伴随三 声蜂鸣器鸣叫提示,图 56 示 图 56 7.4 反应速率计算 实验结束后。可按【F3】键做动力学反应速率计算,输入计算起始点 和结束点之时间值,和计算因子 F 的值后按【ENTER】键确认,反应 速率即可算出,图 57,图 58 所示。 注意: I.U.=F ×ΔA/分钟 26 图 57 图 58 7.5 图谱处理 要改变 X 轴或 Y 轴标尺,参考光谱扫描中之 6.5.1 按【F4】键可做数据检索,参考光谱扫描中之 6.5.2 7.6 存储,调入,打印实验结果 a. 如图 58 已完成某一样品的动力学曲线,按【SAVE】键,输入文 件名后按【ENTER】确认即完成该曲线的存储. b. 在图 53 中,按【LOAD】键,再按【∧】或【∨】键选择后缀扩 ∧ ∨ 展名为***.kin 的文件,按【ENTER】确认调入已存动力学实验 曲线. c. 打印动力学曲线 图 58 中按【PRINT】键即可打印出动力学实验曲线,图 59 所示. 27 图 59 第八章 DNA/蛋白质测量 蛋白质测量 注意:UV-2600 基本型无此功能,若需此项功能,请与我公司销售部联系。 (电话 13715339029) 主界面中按 【5】 直接进入“DNA/蛋白质测量 界面如图 60 所示. 按 蛋白质测量” 【ESC/STOP】 蛋白质测量 退回到主界面. 注意:关于 DNA/蛋白质测量 蛋白质测量的具体算法请参考附录 A. 蛋白质测量 28 图 60 8.1 参数设置 按【F1】键选择计算因子 f1-f4 图 61 所示.机内已驻入了计算因子的缺 省值,但允许用户输入不同的计算因子。 图 61 8.2 选择测量模式 按【F2】键选择测量模式. ”吸光度差 1”模式或”吸光度差 2”模式被选 定后,再选择是否”测量背景”。”吸光度差 1”模式的测量波长为 260nm 和 280nm 背景波长为 320nm (任选), ”吸光度差 2”模式的测量波长为 260nm 和 230nm 背景波长仍为 320nm (任选)图 62,图 63 所示. 图 62 29 图 63 8.3 选择浓度单位 按【F3】键选择浓度(含量)单位(图 64). 图 64 8.4 测量步骤 a. 参比液拉入光路中,按【0Abs/100%T】键调空白。 b. 待测样品拉入光路中,按【START】 键开始测量。最后测量结果 显示如图 65。 图 65 c. 若在上述设置下有多个样品要测试,只需再按【START】键即可. 30 d. 按【<】或【>】键可以查看多个样品的测试结果,直接输入样品 < > 编号数即可,比如 3,图 66 所示, 也可按【∧】和【∨】键逐个 ∧ ∨ 查看测试结果。 图 66 8.5 恢复参数缺省值 若对测试参数做过修改,包括对计算因子 f1-f4 的修改或是对测试波长, 背景波长的修改,按【F4】键即可将它们恢复。 8.6 存储,调出,打印测试结果 a. 图 65 中,按【SAVE】键,再输入文件名后按【ENTER】确认即完 成测试结果的存储. b. 图 60 中,按【LOAD】键,再按【∧】或【∨】键选择后缀扩展名 ∧ ∨ 为***.dna 的文件,按【ENTER】确认即调出已存的测试结果. c. 图 65 中,按【PRINT】键即可打印出测试报告,图 67. 图 67 31 第九章 第九章 多波长测量 主界面中按【6】直接进入“多波长测量 界面如图 68 所示. 按【ESC/STOP】 多波长测量” 多波长测量 退回到主界面.. 图 68 9.1 参数设置 按【F1】键进入波长输入编辑界面,输入波长后按【ENTER】确认(图 【 】键进入波长输入编辑界面, 【 】 69).按【∧】或【∨】键可输入更多的波长。按【CLEAR】键可以清 ∧ ∨ 掉已输入的波长。按【ESC/STOP】键退出该界面。 【 】键退出该界面。 注意:建议最大的波长第一个输入. 图 69 9.2 选择测量模式 按【F2】键选择测量模式,图 70 示. 【 】键选择测量模式, 32 图 70 9.3 测量步骤 a. 参比液拉入光路中,按【0Abs/100%T】键调空白. b. 待测样品拉入光路中,按【START】 键开始测量。一组波长测完, 总是回到第一个波长处。最后测量结果显示如图 71. 图 71 c. 若在上述设置下有多个样品要测试,只需再按【START】键即可. d. 按【<】或【>】键可以查看多个样品的测试结果,直接输入样 < > 品编号数即可, 也可按【∧】和
最佳回答:
是不是仪器打开连不上电脑啊!
首先检查数据线连接是否正常,
然后在软件的设备窗口添加设备,输入仪器的编码,应该能连上!
最佳回答:
通讯不正常吧 检测一下
