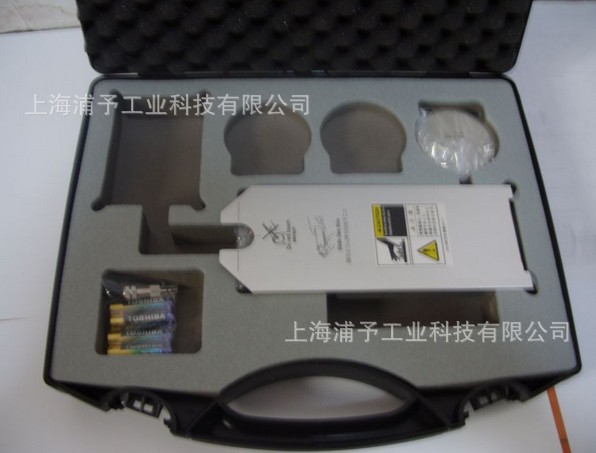

产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:UVPF-A1 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
加工定制:否 | 类型:紫外照度计 |
取样率:0.01/000mW/cm2 | 解析度:0.01/000mW/cm2 |
电源:碱性电池 ( AAAA) | 分辨率:0.01/9999mJ/cm2 |
精确度:±2%(在23°标准器) | |
尺寸:约75(W) X 202(D) X 15(H)mm(mm) | |
测量范围:240 -280nm 300 -390nm 350 -490nm | |
产品标签:uvpf-a1紫外线照度计,紫外线照度计,日本uv能量计,日本eye能量计,uvpf-a1照度计 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | QQ咨询:260200500 |
探头(三选一) | 25 heads(PD-254) | 36 heads(PD-365) | 40 heads(PD-405) | |
测定波长范围 | 240 -280nm | 300 -390nm | 350-490nm | |
峰感度波长 | 约 255nm | 约 350nm | 约 410nm | |
显示数据 | 5-digit LCD | |||
受光束 | 硅光电二、管 | |||
受光窗尺寸 | Ø5mm | Ø3mm | ||
测量范围 | 3 段(手动) | |||
测量范围 | 积算照射度 | 0.01-9999mJ/cm2 |
0.02-9999mJ/cm2 | 0.01-9999mJ/cm2 |
照射强度 | 0.01-000mW/cm2 | 0.02-000mW/cm2 | 0.01-000mW/cm2 | |
模拟输出 | 输出 | 0 – 2 VDCmax | ||
应答速度 | 50 Hz: 10ms, 60 Hz: 8.33 ms(可选) | |||
数字输出 | RS-232C | |||
使用条件 | 温度 | 10到 60(持续) | ||
湿度 | 85% RH, max.无结露) | |||
校正精确 | ±2%(在23°标准器) | |||
机能 | 表示值补正/电量不足提醒/自动关机/超过使用范围温度检测装置 |
|||
电源 | 碱性电池 ( AAAA) X 15(H)mm | |||
尺寸 | 约75(W) X 202(D) X 15(H)mm | |||
重量 | 主机:350g,受光部:郤100g | |||
附件 | 抗热套,模拟输出连接器,收纳箱,电池,使用说明书 |
其他答案1:
纬度位置对气候的影响主要表现在气温方面,高纬度地区太阳高度角低,获得太阳辐射热量少,气温低;低纬度地区太阳高度角大,获得太阳辐射热量多,气温较高,即气温大致从赤道向两极递减.故选:A.
最佳回答:
最大功率Pm:首先电池测试(测试仪测试国内一般用Berger的测试仪)的时候会得到得到IV曲线,在这条IV曲线上一个I对应一个V,IV曲线上有一个点的I*V的数值最大,这个数值就是最大功率。
输入功率:电池测试的时候是采用模拟太阳光,光强是1000w/m2 换算一下为0.1w/cm2(0.1w每平方厘米)。然后在根据电池的面积,一般单晶是125mm*125mm,面积约为156cm2 。那么照射到单晶125*125电池片上的总的太阳光的功率为156*0.1=15.6w
IV曲线算出的最大功率 如果是2.74w的话 那么电池的效率为2.74/15.6=17.56
其他答案1:
电池片的转换效率公式:效率=峰值功率/入射光的功率
Wp=Wpeak,表示太阳能电池的峰值功率。每天随着太阳光辐照度的不同,太阳能电池输出的功率也不同,Wp表示的是最大输出功率。太阳能峰值功率Wp是在标准条件下:辐射强度1000W/m2,大气质量AM1.5,电池温度25℃条件下,太阳能电池的输出功率。(这个条件大约和我们平时晴天中午前后的太阳光照条件差不多)按广东地区的光照条件,折算成标准光照时间大约为3.3~3.5小时。在阴雨天,太阳电池也可以产生一定的能量,它的功率大约在额定功率的5-15%。
入射功率指的是最终被太阳能电池板吸收的有效功率和未被吸收的反射功率。
其他答案2:
η=P_out/P_in =P_mp/P_in =V_mp*I_mp/P_in p_in 一般都会告诉你,太阳能电池的面积也会告诉你,在标准测试环境(AM(air mass)等于1.5,入射光强度为1000W/m^2,T=300K时)下,P_in=Intensity*area.
FF (fill factor)=( I_mp*V_mp)/(I_sc* V_oc ) 因此P_out也可以用P_out=FF*(I_sc* V_oc ) 求得
最佳回答:
在光度学中是没有“光强”这样一个概念的。常用的光学量概念有发光强度、光照度、光出射度和光亮度。“光强”只是一个通俗的说法,很难说对应哪一个光度学概念。以上所说的几个概念都是有严格的物理定义的:
发光强度:光源在单位立体角内发出的光通量,单位是坎德拉,即每球面度1流明。
光照度:被照明面单位面积上得到的光通量,单位是勒克斯,即每平方米1流明。
光出射度:光源单位面积上发出的光通量,单位与光照度相同。
光亮度:单位面积上沿法线方向的发光强度,或称单位面积在其法线方向上单位立体角内发出的光通量,单位是尼特,即每平方米每球面度1流明。
由于发光强度、光亮度与方向有关,容易推导出:各个方向上光亮度相同的光源其发光强度是方向的余弦函数,在法线方向上发光强度最大,称为余弦辐射体,也叫朗伯光源。各个方向上发光强度都相等的光源其光亮度就是不等的。
发光强度、光出射度和光亮度都是表示光源的发光的发光特性的。楼上所说考虑太阳到地球距离的平方是将太阳当成点光源,利用地面上的照度计算太阳的发光强度。而把太阳朝向地球的这一面作为一个面光源,再除以这个面积就是太阳在与地球连线方向的光亮度。当然这与太阳直接发光的发光强度或光亮度相比是有下降的,因为太阳光经过大气还要衰减的。
这些光学量都用到光通量,光通量是与辐射能通量相对应的光学量,因为光是一种电磁辐射。不同波长的电磁波1瓦的辐射能通量所相当的光通量是不一样的,换算到光通量要考虑人眼的光谱灵敏度曲线,即人眼对不同波长同样的辐射能通量所感受到的光是不一样的,如红外光、微波、紫外光等人眼是看不见的,而400nm到760nm波长的可见光是人眼能看得见的。
在物理光学中也提到“光强”,是用麦克斯韦方程组解出光的电矢量,电场强度的平方就是物理光学中的光强,主要用于计算干涉、衍射效应得到的图形。
在光学各相关学科中光强度是一个比较含糊的概念,不同的分支有不同的说法,有的等同于发光强度,有的等同于光照度,有的等同于光亮度。而光度学中这几个概念是有严格的物理意义的。
由于地面上的照度是由天空及地球上整个环境包括天空各部分的亮度、地面上其他反射体反射、散射而得到的光亮度综合产生的照度,所以难以用一个直接的公式进行计算。不过可以借助成像光学系统来实现您的想法,可以用一个照相物镜,或者简单点用一个放大镜也行,将某一部分光源例如天空或别的什么成像于像面上,将照度计置于像面测得照度E,则E=1/4*π*K*L*(D/f')2。公式中的2是平方,应该是上标的,这里打不出来。K是光学系统的透过率,L就是你要求的亮度,D是你的成像系统的通光口径,f'是成像系统的焦距。如果是照相物镜,D/f'就是光圈数的倒数。利用这个公式就可以从照度换算到亮度。这个公式用于计算对无穷远成像时像面的照度或已知照度反过来求无穷远物的亮度。如果被成像的物在有限距离,那公式有点不同,详细请看jpkc.zju.edu.cn/kj/k/548中的“在线学习”->网上课件->第六章 光能及其计算中“成像光学系统像面的照度”
最佳回答:
如果你要计算整个电站的理论发电量,或者说是电站建好后按照什么价格来卖,那是按照投入组件总的标称功率总和计算;如果你要计算真实的电站发电量,那需要根据当地纬度、年日照情况及日平均日照情况来综合计算,不是简单计算垂直辐照或者斜面辐照就可以了,如果按照你的计算,可能也是需要知道理论发电量情况,那直接从电站投入组件总功率进行计算更为方便。
最佳回答:
这个问题我也是懂得不太多,我把我知道的说说吧。
这个问题严格来讲是不可以相互转化的,
w/m2*nm的意思是指目标光中对应的波长对应的辐照度,举个例子:0.2w/m2*300nm,意思就是说目标光中波长为300nm的光对应的辐照度为0.2w/m2。这是一个衡量目标光辐照度的指标,但在光源不固定的情况下,这个指标不能完全反应出目标光的辐照量。
基于这种前提,如果两者要相互转化,除知道w/m2*nm不需有目标光波长-辐照度对照图,才能进行转化,毕竟不同的光源在不同波长辐照度的大小关系并非完全固定的。
纯手动,表达能力一般,说得不是太清楚。希望你可以看懂
其他答案1:
不能转化.
从你的单位来看, 照度计测的辐射照度积分值,
紫外光照强度单位为w/m2*nm^-1, 你应该漏写了后面的-1或者应该这样写w/(m2*nm),这是单波长的辐射照度值.
最佳回答:
IEC 68-2-9 太阳辐射试验指引
前言
本指引描述之模拟方法系用来查验位于地球表面之组件及装备对太阳辐射的效应。在此所仿真环境的主要特征为控制温度条件下之地表太阳光谱能量分布(spectral energy distribution)及吸收的能量强度(intensity of received energy)。太阳辐射(包括天空辐射)与其他环境如温度、湿度、空气速率等的复合亦必须考虑。
试验用辐射源之辐照度及光谱分布
辐照度(irradiance)
当地球位于日地平均距离(mean earth-sun distance)时,大气上界与太阳光束相垂直表面上的太阳辐照度,称为太阳常数(solar constant)E0。
地表之辐照度受太阳常数及辐射在大气中衰减与漫射的影响。为了执行试验,CIE编号20之文件对地表由太阳及天空之全辐射的给定值为1.120 kW/m2,此值系以太阳常数E0=1.35 kW/m2为基准所得。
光谱分布(spectral distribution)
本试验规定之全辐射标准光谱分布(CIE所建议),请参考IEC 68-2-5之表1。当只考虑热效应时,可使用钨丝灯泡。但须了解钨丝灯泡与自然太阳辐射之光谱分布并不相同(如图1所示),且辐照度必须调整。
其他光谱分布之辐照度
假如试验使用之辐射源的光谱分布与IEC 68-2-5中表1所给之标准光谱分布不同时(例如使用钨丝灯时),辐照度必须调整,以使试件所受辐射之热效应与太阳及天空之全辐射所致相同。此外,试件由试验辐射源吸收之辐射须与由太阳及天空吸收之全辐射量相同,即:
其中
Eex : 试验辐射源之辐照度
aex : 试件在试验源辐射下之吸收因子
aes : 试件在太阳及天空之全辐射下之吸收因子
试验程序及时间
执行本试验时,必须考虑暴露时间以及应该连续暴露或可间歇暴露。三个可能的程序如下(参考IEC 68-2-5图1):
程序A
每循环24小时,其中8小时连续照射,16小时保持黑暗,依需求重复执行(此程序提供之全辐射量为每日循环8.96 kWh/m2,约近似于自然条件之最严厉状况,适用于热效应之评估)。
程序B
每循环24小时,其中20小时连续照射,4小时保持黑暗,依需求重复执行(此程序提供之全辐射量为每日循环22.4 kWh/m2,适用于退化效应之评估)。
程序C
依需求连续照射(此程序为最简化之试验,当循环式热应力之效应不重要及只评估光化学效应时适用,亦可用来评估低热容试件之加热效应)。
试验位准(辐照度)为1.120 kW/m2 ±10 %。利用提高辐射位准使试验加速的方式并不适当。如前述,程序A配合一天8小时的标准辐射条件暴露,其模拟之全日辐射量约近似于自然条件之最严厉状况。也就是说,超过8小时的暴露时间就可导致对自然条件的加速。然而,程序C中的每日连续暴露24小时可能会掩盖了循环式热应力的退化效应,所以一般并不建议采用此程序。
试验时间视试验目的而定。当关注焦点仅为加热效应时,3循环便足够(大型装备可能需要较长时间以便内部达到最高温度)。若退化效应为评估重点时,则需要较长的试验时间。
其他须考虑之环境因子
试验箱内温度
试验箱内温度在照射及黑暗周期均须依程序(A、B或C)的规定控制。依据组件或装备之未来使用状况,相关规范应说明在辐射照射期间温度需达到40℃或55℃。
湿度
不同的湿度条件会明显的影响材料、涂料及塑料等的光化学退化。个别需求必须在相关规范中明确说明,例如根据程序B,在试验开始可规定一4小时的湿热(40±2℃及93±3%相对湿度)周期。
表面污染
灰尘及其他表面污染物可能明显改变被照射表面之吸收特性。除非有其他需求,否则试件应该在干净的条件下试验。然而,假使要评估表面污染的效应,则相关规范需说明试件表面准备的必要信息。
臭氧及其他污染气体
短波长紫外线试验源产生的臭氧,正常状况会沿着用来修正光谱能量分布之辐射滤光板排出试验箱。当臭氧及其他污染气体会明显影响特定材料的退化过程时,将这些气体排出试验箱是重要的,除非相关规范有特别的需求。
空气速率
吹过试件的气流可能产生冷却效应,此点会导致监测辐射强度的开放型热电堆(thermopile)产生误差。低至每秒1公尺速率的气流亦可能导致温升减少超过20%。因此,控制及量测气流速率(应该尽量小)与适当的控制温度是一样重要的。利用适当的加热及冷却试验箱壁以调整试验箱内温度的方法可避免高空气速率需求。
然而,实际上在高太阳辐射的条件下很少是没有风的。所以,评估不同空气速率吹过试验中组件或装备的效应是有其必要的。相关规范中必须说明这方面的特殊需求。
支撑及固定姿态等
因为支撑材料的热传特性及固定的方法可能明显的影响试件的温升,所以这些参数必须小心考虑。试件可能需要固定在提高的支撑架上或特定性能的支撑材料如一定厚度的混凝土层或特定热传导率的沙床等。支撑材料、固定方法及试件姿态在相关规范中需详细规定。
辐射源
通 则:
辐射源可能包括一个或多个灯泡以及其他附属光学组件如反射器、滤光板等,以便提供需求之光谱分布及辐照度。
高压氙气弧光灯配合滤光板最符合实际太阳辐射。水银蒸气灯及氙气水银灯与实际太阳辐射相比有相当程度的不足而导致试验误差。经过特殊电极处里的碳弧光灯已被广泛使用,但存在稳定性及维护的困难,因此一般并不偏爱。假使只考虑热效应时可采用钨丝灯泡,但在紫外线部份完全不足,所以要评估光化学效应时不可使用。
氙气灯(xenon lamp):
氙气灯之结构及大小视试验需求而定。氙气电弧的典型光谱分布如图2所示。然而,直接由热电极产生之辐射亦需考虑,此效应在短电弧比长电弧大且对光谱的符合有相当大的影响,因为由电极产生的辐射大部份为红外线。氙气电弧辐射的相对光谱分布已被发现实质上与灯泡的功率无关。然而,灯泡功率的变化会改变电极的温度也因此改变此部份辐射的光谱分布。长电弧灯泡要遮蔽电极辐射相对而言较简单。而短电弧灯泡的构造导致其比长电弧灯泡的制造公差大很多,此点在需要更换灯泡时是特别重要的。
因为灯泡的放射会随着寿命连续改变,且灯泡与灯泡间的寿命特性有相当大的变异,所以不管灯泡的型式为何,例行的更换是必要的。由于氙气是纯物质气体,所以如不管强度的变异,电弧辐射的相对光谱分布是维持不变的。
钨丝灯(tungsten filament lamp):
由于紫外线辐射不足,所以钨丝灯不适合用来执行以退化为目的的试验。以热效应而言,除非考虑了光谱能量分布与自然太阳辐射间所存在的差别,否则试验结果亦可能发生严重的差异。典型的钨丝灯泡在温度2600oK之光谱分布曲线与自然太阳辐射比较如图1。钨丝灯泡之辐射能量主要集中在红外线部份,强度最大是在波长1.0mm处。而太阳能量则约50%集中在可见光及紫外线部份,即在波长小于0.7mm处。
碳电弧(carbon arc):
在一定的条件下,碳电弧可提供光谱分布与太阳相似的辐射,但须使用滤光板修正紫外线部份。此试验源易燃的自然特性造成缺乏精确的位置及不持久两个缺点。或许最大的缺点是碳电弧会烧光。既使小心的安排供给机构,也未必能够连续燃烧超过5小时。
水银蒸气灯(mercury vapour lamp)
水银蒸气灯之辐射光谱缺乏红光及红外线部份,且在光谱中有一些非常高能量的线条。在日光浴室中,水银蒸气灯与钨丝灯已被同时使用。且水银-氙气联合的电弧辐射源亦已被用于环境试验用途。然而,因为水银电弧中极大的光谱线条,使得以此模拟太阳辐射源一般较不适合。
滤光板(filter):
液态滤光材有可能被煮沸及光谱特性长期会漂移等缺点,所以虽然基本上玻璃的正确重复性不如化学溶液,但目前优先选择仍是玻璃滤光板。对不同的板厚,有必要利用尝试错误法对不同的光密度(optical density)进行补偿。玻璃滤光板为专利品,所以选择适用的滤光板时应咨询制造厂。滤光板的选择依据辐射源及其使用方法而定,例如一个氙气辐射源的最佳补偿方式是红外线及紫外线吸收式滤光板联合使用。
一些玻璃红外线滤光板若暴露在过量的紫外线辐射时,其光谱特性有快速改变的倾向;要避免此种恶化现象,可在辐射源及红外线滤光板间插入一紫外线滤光板。干扰型(interference type)滤光板对不想要的辐射以反射的方式替代吸收,因此较不会加热玻璃,一般比吸收型滤光板稳定。
辐照度的均匀性
因为太阳与地球有一段距离,所以在地表之太阳辐射基本上为平行光束。而人工辐射源和工作表面相对较接近,所以必须提供聚焦的方法,使量测平面上得到均匀的辐照度,且在规定之范围内(1.120 kW/m2±10%)。由于灯泡电极及支撑会产生阴影,所以上述要求对配抛物线型反光镜的短电弧氙气灯是很难达到的。此外,假如只有电弧本身位于反射镜的焦点,则白热化的阳极可在极低的色温下,产生相当大的辐射。固定在抛物线槽型反光镜的长弧光灯较容易达到均匀的辐射。不过,若使用很精巧的固装技术,一些短弧氙气灯也可在大表面上得到一定程度的均匀性。
一般建议辐射源摆在试验箱(柜)外,以避免因高湿度等因素造成光组件退化。此时必须考虑窗口材料的光谱透射比(transmittance)。
除执行如光电池(solar cell)及太阳追踪设施(solar tracking device)等特殊装备之试验外,一般正常状况辐射光束并不需要精密瞄准试件。一些为太空研究而发展的模拟技术可引用来执行地表太阳辐射试验。
使用仪器
辐照度量测:
最适合用来监测辐照度的仪器为一般用来量测水平面上太阳及天空辐射的日辐射强度计(pyranometer),共有两种型式:
Moll-Gorczinski日辐射强度计
Moll-Gorczinski日辐射强度计由14对大约长10mm宽1mm 厚0.005mm的康铜、锰铜片焊接而成,并排列成14×10mm2的矩形。其"热接点"排成一平面,且用低热传导率的黑色涂料处理成一水平表面。"冷接点"端向下弯曲以便和大热容的铜板做较好的连接。在灵敏部位以两个同心的玻璃半球载在顶上。
Eppley日辐射强度计
Eppley日辐射强度计由两个0.25mm的银箔同心环组成,内环涂成黑色以吸收辐射而外环则涂成白色以反射可见光及红外线辐射。冷、热接点分别与白色、黑色同心环保持良好热接触,且装在充满干空气的76mm直径玻璃球内。
这些仪器均不会受试件或试验箱放射之长波红外线影响。
Kipp日辐射强度计:
Kipp日辐射强度计是由Moll-Gorczinski日辐射强度计修改而成,很多国家应用在气象用途上。Eppley日辐射强度计在美国应用最广泛。上述仪器的玻璃盖会截断波长超过3mm左右的辐射,此点对仅使用未加滤光板的钨丝灯时是相当重要的,必须加以修正。
光谱分布量测
由前述,强度的检查已可执行,但如果要对光谱特性做详细检查则较为困难。利用日辐射强度计配合特定的滤光板,可经由不昂贵的例行量测检查出光谱的较大改变。如要检查设备的详细分布特性,则需使用复杂的分光仪器(spectroradiometric instrumentation)。
灯泡、反射镜及滤光板在一段时间后可能发生光谱特性改变,这会导致光谱分布严重超出允许之容差。由于制造公差,灯泡更换可能导致辐射位准与一开始之设定产生不可接受的改变。所以,例行监测是重要的,但于试验中若要监测试验设备内的详细光谱分布则是不可能的。
温度量测
因为高辐射位准的辐射热效应,适当的保护温度传感器是重要的,此点于量测试验箱内空气温度及监测试件/装备温度时均适用。
空气温度量测时,利用标准的Stevenson屏风以量测气象学上「阴影温度」(shade temperature)的方法因为太麻烦所以不实用。较适合的方法是使用装于辐射保护用之白铜管内的热电偶。
当监测装备温度时,传感器(如热电偶)需安装在外箱的内表面,而不能装在外表面。监测试件受辐射表面的温度时,采用温度指示漆及蜡是不恰当的,因为其吸收特性与试件并不相同。
装备及试件之试验前准备
试验装备
试验前需确定试验装备的光学组件、灯泡、反射镜及滤光板等均系干净的。通过指定量测平面上的辐射位准在每次试验前需执行量测。其他环境条件,如周遭温度、湿度、空气速度等在试验过程中则需连续监测。
试件
试件固定方法及其相对于辐射方向的姿态,对加热效应有显著的影响。试件可能需要固定在提高的支撑架上或特定性能的支撑材料如一定厚度的混凝土层或特定热传导率的沙床等。所有上述支撑方式及试件姿态均须于相关规范中规定清楚。
试件表面须特别注意是否干净及是否符合相关规范要求。本试验对试件之加热效果受试件表面条件之影响甚巨。所以处理试件须相当小心,特别要避免油膜附着,且确定表面完工程序等均符合生产标准规定。
试验结果判读
符合规范
相关规范须说明试件试验后允许之性能改变程度。
与实地经验比较
各种材料及装备在阳光下的退化效应已有许多文献记载。任何在模拟条件下产生之差异均须调查。看系试件本身特有现象或是由试验装置及程序所造成。
短期效应
短期效应的主要关切项目为加热效应,其寻找的要点为有否局部过热现象。
长期效应
执行长期试验的目的为决定退化型式,并检视是否有初期快速改变及评估使用寿命。
热效应
试件或装备之表面及内部能达到之最高温度,视下列条件而定:
周遭空气温度。
辐射强度。
空气速率。
暴露时间。
产品本身之热性质,如表面反射率、尺寸、形状、热导系数及比热。
周遭温度只有35~40℃时,装备如完全暴露在太阳辐射下,其达到温度可能超过60℃。产品本身的表面反射率(reflectance)影响辐射造成的温升,完工表面由黑色改成有光泽的白色会使温度大大地降低。相反地,由于温度升高亦会导致原来为了降低温度而设计的完工表面产生退化。
大部分材料由于光谱反射因子随波长改变,所以当作反射器时须有选择性。例如,油漆对可见光的反射效率很高,但对红外线却是很差的反射器。此外,很多材料的光谱反射因子在可见光及接近红外线区域改变很剧烈。很重要的一点是,模拟试验用的辐射源光谱能量分布必须复制的接近自然太阳辐射,或是适当的调整辐照度使达到相同的加热效果。
材料退化
太阳辐射及温度、湿度改变等复合效应统称为"气候" (weathering),且会导致"老化"(ageing),最后会破坏有机材料(如塑料、橡胶、油漆及木材等)。
许多适用在温带地区的材料,已被发现不适用在热带条件下。典型的问题有油漆的退化及破损、缆线的胶皮裂开及褪色。
材料在气候条件下损坏,通常不是由单一反应引起,而是由数个不同型态反应同时发生,甚至造成交互作用。虽然太阳辐射主要是由紫外线造成光退化,然其效应在实务上亦很难和其他气候因子分离。一个例子是乙烯在紫外线辐射下的效应,当紫外线辐射单独存在时其效应不大,但在热环境时则明显变大。
不幸地,人为试验有时会产生在自然气候条件下不会发生的不正常损坏。通常都是由下述原因造成:
许多试验用辐射源的紫外线辐射,与自然太阳辐射的光谱能量分布有相当大的差异。
为了达到试验加速目的,而不当地提高紫外线辐射强度、温度、湿度等因子。
人为试验无法模拟所有自然气候因子。
危险性及人员安全
通则
执行太阳辐射试验的复杂装备,必须由熟练的试验人员操作及维护。这不仅是为了要确保试验的正确性,而且有各种健康及安全上的顾虑。
紫外线辐射
最明显需要防范的危险是在接近紫外线辐射区域的高强度辐射产生的伤害性。
在自然太阳光下,眼睛由于下面两个因素而受到保护,其一为阳光的高亮度,使得根本不可能直视它;且紫外线辐射大部份在大气中衰减。而这两种保护在人工辐射源下均不存在。所以眼睛必须利用太阳眼镜或视孔来保护,特别在设置试验装备时。必须警告所有试验人员,暴露在未滤光的弧光灯产生之辐射下,既使是很短时间也会使眼睛产生严重伤害。而且会使皮肤产生晒斑。Koller在其文献中指出,在美国的白人社会,太阳光中的紫外线辐射是造成皮肤癌的主因。因此,即使试验用之辐射源经过滤光,亦建议使用适当的防护衣以保护头部及手部。
臭氧及伤害性毒气
使用氙气及其他弧光灯所产生的另一个严重危害健康的事,为试验期间有毒的臭氧可能局部累积。臭氧产生最多的时间是灯泡刚开电时,其后会慢慢转变为氧气。使用强制空气冷却时,冷却空气须排至建筑物外。如此,可消除大部份臭氧产生之危害。臭氧浓度达到1.0~10.0 ppm时,会导致头痛、鼻喉发炎及流泪。然而必须了解的是,臭氧浓度在0.1ppm以下就有毒性,此浓度比可由气味很容易分辨出的位准(0.5~1.0 ppm)还低。所以必须使用适合的量测及侦测设备。
热及紫外线辐射对特定塑料(例如三聚氰胺制的塑料板)的复合效应会产生有毒气体。所以选择试验装置的材料时须特别注意。
灯泡爆破风险
使用高压氙气弧光灯为主要辐射源时,除非有完善的计划以处理电弧放电管,否则可能发生严重的意外。此类灯泡(不管冷、热或是新、旧)由于内压(灯泡冷时2~3个大气压,灯泡热时高达20个大气压)缘故,可能发生激烈爆破。
灯泡表面须无目视可见之灰尘及油污,因此定期使用清洁剂或酒精清理是必要的,清洁过程须使用棉手套及防护面具。当冷的灯泡储存时,其爆炸影响利用两片0.25mm厚的橡胶板就可限制住。使用多灯泡装备时,须特别注意以防范发生连锁反应。使用防护型玻璃板可达到保护及作为修正滤光器的双重目的。灯泡的个别记录必须保存,以便探测其不正常电压及电流。
电冲击
对电冲击应采取预防性正常的量测措施,特别是对与弧光灯同时使用的高电压点火系统。在一些氙气灯,电弧点火脉冲超过60kV,因此装置连锁(interlock)系统相当重要。
其他答案1:
光度计!
最佳回答:
太阳辐照度是指太阳辐射经过大气层的吸收、散射、反射等作用后到达固体地球表面上单位面积单位时间内的辐射能量。其单位为:瓦特/平方米(W/㎡)。
用太阳辐射测量仪器测量,对准阳光照射来的方向,类似图中的仪器。这个显示的就是3W/㎡
最佳回答:
楼上两段回答或长篇大论,或言简意赅,然而有一点是相通的,那就是离题万里,呵呵。
楼主知道图中的人物是哪位?做什么呢?他是一位著名科学家,叫艾萨克·牛顿,他所作的也是一个经典的实验,三棱镜分解太阳光的实验。当太阳光通过一个玻璃制作的三棱镜,就会按照光谱的排列依次呈现赤橙黄绿青蓝紫七种颜色。只要测定不同颜色区域的光强,就能得到辐射强度的分布,也就能回答楼主的问题了。
上面的图片就是太阳光强度的分布图,即便肉眼也能大致估计,可见光区所占的面积占总面积的50%左右。今日科学的突飞猛进,科学家当然不再会采取牛顿那样简陋的仪器来进行相关的实验。然而简单的科学规律却能在很大程度上被推广,并且在造福于公众日常的生活,这也是自然科学的魅力所在。
这里想简单的提醒两点,其一是分光的仪器,三棱镜固然有相应的功能,但是效果实在是差强人意,因此一般来说采用分辨率更好的光栅代替。其二是测量的地点,大气层对于可见光之外的电磁波,有强烈的吸收,倘若在大气层内测定此图,紫外区和中远红外区的强度会大大衰减,从而导致数据的失真,这也是okimi999网友长篇大论的原因所在。
其他答案1:
在地球大气外距离太阳一个天文单位的地方,垂直于太阳光束方向的单位面积上在单位时间内接收到的所有波长的太阳总辐射能量。通常用符号S来表示,单位为卡/(厘米立方•分钟),或瓦/立方米。它随波长的分布称为“大气外太阳分光辐照”,其单位常用瓦/(立方厘米•微米)表示。太阳辐射的能量主要集中于可见光波段,因此太阳常数涉及的波段并不太宽,0.2~10.0微米波段的辐射已占太阳常数的 99.9%,其中 0.3~3.0微米就占97%左右。精确测定太阳常数和大气外太阳分光辐照,不仅对于研究太阳和地球大气结构十分重要,而且还可应用于气象、航天、太阳能利用和环境科学等许多领域。太阳常数约为1.97卡/(厘米平方•分钟)。
精确测定太阳常数比较困难,原因是必须考虑地球大气对太阳辐射的吸收效应。目前所用的测量方法基本上有以下两种。
地面分光和总辐射测量法 在地面(一般都在大气稀薄的高山上)用太阳分光辐射仪测定太阳在不同高度(不同大气质量)时辐射强度随波长的相对分布(称为相对分光辐照),观测达到的波段范围大约为0.295~2.5微米。与此同时,用一架绝对能量标度的太阳总辐射仪测定同样波段的总辐射能量,作为上述相对分布的绝对能量定标。然后,对每一波长按照指数消光定律外推得到地球大气外的太阳分光辐照,再对波长积分就得到大气外0.295~2.5微米波段的太阳辐射能量(必须进行分光测量是因为指数消光定律只适用于单色辐射)。至于波长短于0.295微米和大于2.5微米的太阳辐射,则因地球大气中臭氧、水汽和其他大气分子的强烈吸收,不能到达地面,只能利用高空探测或理论推算得到。把所有波长的能量加在一起,并作日地距离改正后,即得到太阳常数。也可以用飞机(约在11~13公里高度)进行太阳分光和总辐射测量,要作的大气吸收改正量比高山测量为小,但也存在一些问题,如需作飞机窗口改正,观测的时间太短和大气质量的变化范围太小,因而具有随机性和不利于外推等等。
高空总辐射测量法 在几十公里以上的高空直接测量太阳的总辐射来获得太阳常数。例如,在高空火箭(60公里以上高度)、人造卫星和宇宙飞船上测量太阳辐射,便无需作大气消光改正,测得的结果作日地距离改正后即为太阳常数。如果用气球在20~40公里的高空测量辐射,仍然需要作很小的大气消光改正。其中的波长短于0.295微米的辐射因被高度约为 12~50公里的大气臭氧层所吸收,仍然观测不到,它们的辐射能量也只能采用火箭观测结果或者进行理论推算。
太阳常数的观测已有七十多年历史。六十年代以前多用经典的地面测量方法,美国史密森天文台的艾博特等人从二十世纪初到五十年代曾经进行长期和大量的测量。六十年代以后,由于高空技术的发展,更多地采用高空测量。在太阳常数的测量和推算中,由于所用的仪器设备、观测步骤、观测点的大气条件和大气消光改正的方法等各不相同,同时在绝对标度校准和不同标度系统换算上也往往存在误差,因此得到的最终结果很不一致。
太阳常数本身是否变化的问题,至今仍未研究清楚。太阳表面活动在辐射方面引起的瞬间变化(例如太阳耀斑引起的辐射增强)至少比太阳常数小4个数量级,完全可以忽略,因此太阳常数的变化是指太阳总辐射能量的平稳缓慢变化。五十年代以前史密森天文台在长达半个世纪所作的测量表明,其变化在观测精度(±1%)之内。1969年发射的行星际探测器“水手”6号和7号以及1975年发射的人造卫星“雨云”6号的观测结果,分别表明其变化范围不超过仪器的测量精度的0.25%和0.20%。最近的研究还表明1969~1975年间太阳常数的变化不超过0.75%。因此,目前并不排除有小于1%的变化。
其他答案2:
是通过原子能的裂变推测出来的
