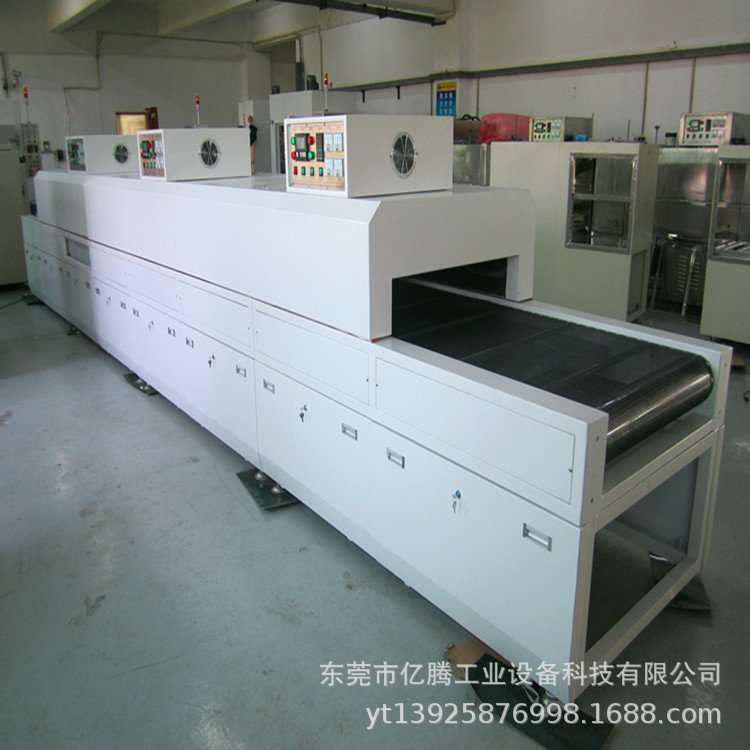

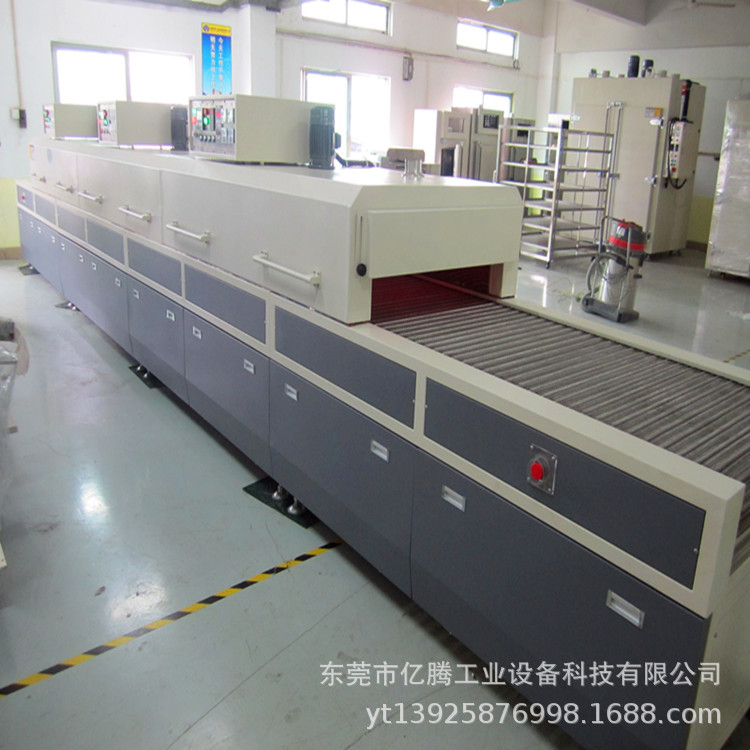

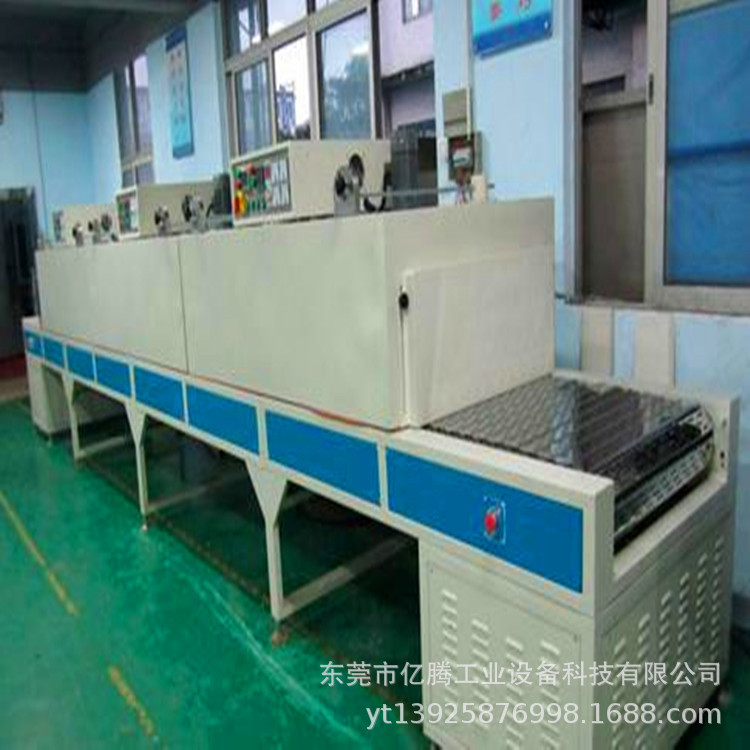

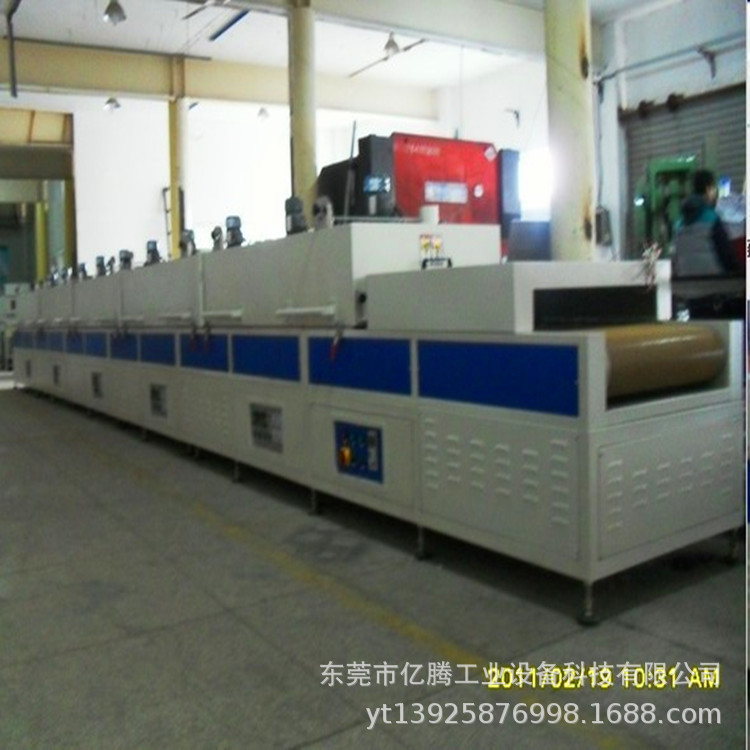

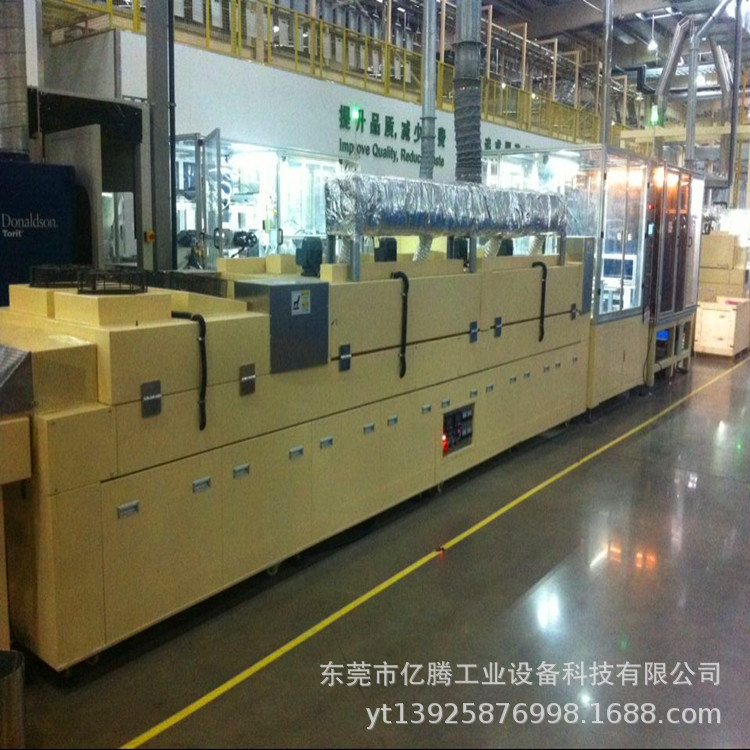

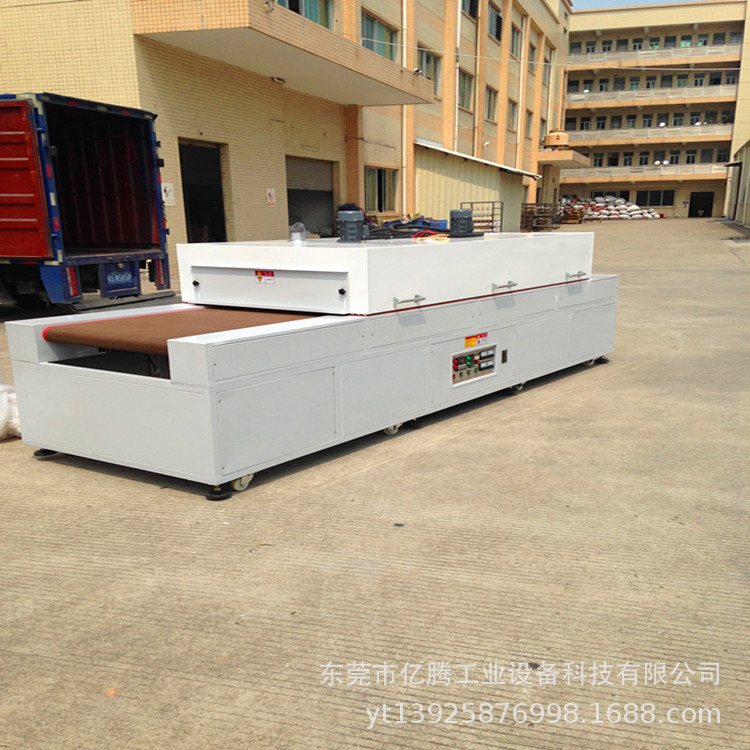

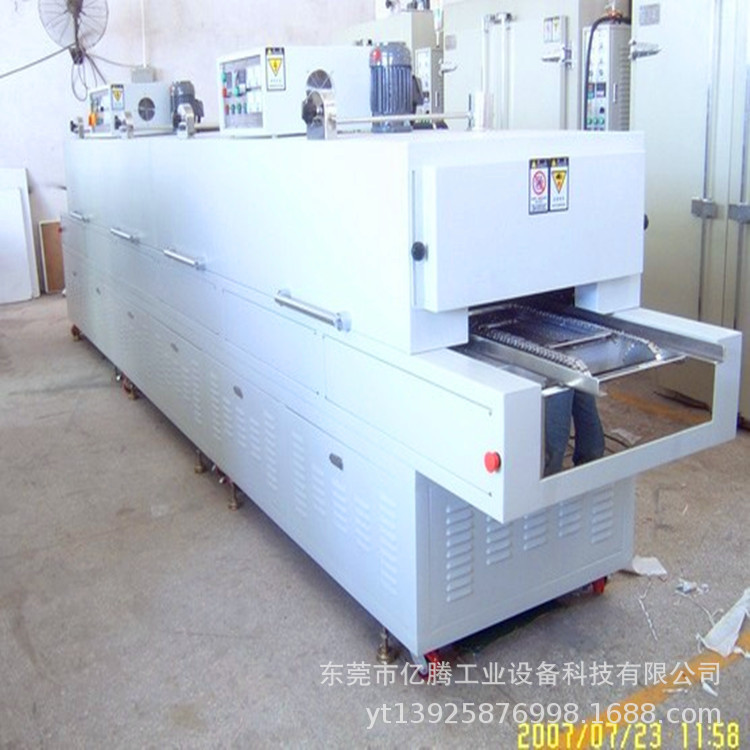

1、隧道炉外形尺寸:线体总长7米,总外宽1710mm,内宽1250mm,总高1950mm;进料部分长500mm,烘干部分长6000mm,出料部分长500mm,底部到网带的高度为600mm(±10mm可调);线体大梁支架和箱体外壳采用1.2㎜厚201不锈钢板折弯而成,机架用50×50㎜铁方通焊接而成,线体底部配有脚杯.
2、烘干部分:总长6米,共分3段炉腔,每段2.0米,内胆材质采用1.0㎜201不锈钢板制作,进料口净高度250mm,进出料口设可调节档板,中间铺130㎜厚高温硅酸隔热岩棉,使炉体外部不烫手.除进出料口,大粱接缝处,顶部进气口和排气口阀门,周边除外.外壳温度不能高出室温8度以上.顶部配有进气口和排气口阀门,可调节室内空气流量,便温度更加均匀.
3、电器部分:电源380V,三相五线制,功率55KW,采用1P变频器变频调速, (4台),传动速度0.15米-0.5米/分钟任意可调;前设有紧急停机按钮.确保安全.
4、发热部分:内置不锈钢发热管,均分布在炉腔顶部,每段炉腔顶部装有0.75KW运风马达2台(共4台),配10.5寸运风风轮于炉腔顶部,配有独立的控制系统,综合风量运风,炉腔顶部配进气和排气口阀门,可调节 进出气口空气流量大小,使炉内温度更加均匀。
5、控制部分:采用台湾台松微电脑智能型温度仪表,配有PV和SV数字显示窗口,采用模块连续缓冲式输出控制加热器, 配独立的控制系统,采用继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响,可使输出电压平稳线性变化,控温效果更稳定,性能更卓越,(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准,温度室温至200℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能;内部温差±5℃,其它控制电路电器均采用正泰电器控制;
6、传动部分:网带采用不锈钢网带,俩边链条为碳钢材质.网带分俩条每条网带宽530mm.
业务丘生13715339029
可按客户要求订做。
最佳回答:
根据本人的经验,从头开始讲吧,按单层板子的制作流程,将需要用到的设备列一遍
首先,工程制作—光绘机,菲林曝光机
开料—开料机,烘板用的烤箱
钻孔—数控钻机(这个比较贵,你可以外发加工)
磨板—磨板机
金属化孔(PTH)–化学铜生产线(沉铜线)
图形转移–贴膜机,UV曝光机或者LDI
图形电镀–电镀生产线
褪干(湿)膜–褪膜生产线
图形蚀刻—-蚀刻生产线
阻焊层制作—丝印机,UV曝光机或者LDI
烘烤固化—-烤箱,隧道炉
表面处理—OSP生产线或者化学镍金线,化学镍钯金线
成型—冲压机或者数控锣床,切割机
测试—电测机,AOI,3DAOI,
如果做多层板,需要层压–棕化生产线,层压机,磨板机。
可靠性测试—-锡炉,荧光测厚仪,显微镜,环境测试机,切片研磨机,取样机,
回流炉,高阻计,尘埃粒子计数器,X-RAY(还有很多,不多这些都可以外包)
污水处理—这个很重要,没有的话,没有哪个地方会让你开厂的,需要专门的污水处理系统
关于PCB精加工更多设备资料,可参见龙人计算机精品制造工厂https://www.szdluv.com
其他答案1:
全流程么? 投入很大,少则几千万,多则上亿
最佳回答:
额 我擦
从生产的前头开始说
开料机器
钻孔机器
磨板机器
沉铜线2条
干膜贴膜机
曝光机
电镀线
蚀刻线
阻焊印刷机
字符印刷机
成型用铣床、V刻机
表面处理用的沉锡线、OSP线、化金线……
菲林用的光绘机
…………………………..
主要的、大件的就是这些了 0.0
最佳回答:
那就按照流程来讲:(比如说棕化线,就是棕化生产线的意思,供应商会提供全套生产设备)
开料:开料机(有手动的,也有自动的)
内层:涂布机,曝光机,棕化线,蚀刻线,显影线,开料机(用于PP剪裁);AOI扫描机(用于内层线路检验。)
压合:压合线(用于多层板制作),打靶机(对板)
钻孔:数控钻孔机,上PIN钉机,打磨机(磨边),磨钻头机,超声波清洗机(用于钻头清洗),大型吸尘器(用于抽走钻孔过程中产生的尘埃,这个不是一般大的,整个车间都要用到,每个接口对上每台机器。)
一铜:沉铜线,一铜线,(包括前后处理)
线路:干膜前处理机,干膜显影机,贴膜机,曝光机,对板桌,菲林光绘机,菲林显影机,还有菲林检验需要的放大镜,菲林笔,生产中需要用到的菲林水,菲林纸。板架(显影后的板必须插架,防止板面刮伤,杜绝品质问题)
二铜:电镀线,蚀刻线,(剥锡,剥膜)线,(包括前后处理),
防焊丝印:防焊前处理线,防焊显影机,板架(前处理后的板必须插架,且戴手套拿板,防止板面氧化,前处理的板在刷板过后闲置不得超过12小时),防焊丝印机,塞孔铝片,刮刀,烤箱(用来预烤),曝光机,对板桌,网版,烤箱(后烤,将防焊绿油烤干)
文字丝印:网板,文字丝印机,网板曝光机,网板风干架,网板清洗池,刮刀,烤箱。(文字后烤)
表面处理:分不同的表面处理需要不同的生产线;松香:OSP生产线;化金:前处理,后处理,化金线;化锡:前处理,后处理,化锡线。喷锡:前处理,后处理,喷锡机;等等。
成型:一般通用的是冲床,(利用不同的板对应不同的模具冲压成型;)还有CNC数控锣铣机,(用于没有模具,数量较少的订单或是样品成型。)V_CUT机。
测试机:通用型测试架,相对于每款PCB有不同的测试架,飞针机(用于没有测试架的小量产或是样品测试。检验线路板的开短路问题)
包装:比较通用的是真空包装机。
在生产过程中也少不了检验的过程,通常要用到的有:放大镜,修刀,油性笔,有铅锡炉,无铅锡炉,切片机,物理分析仪,化学检测仪等。
PCB是大工程,用的范围广,制作中需要的仪器也很多,如果是全部仪器一起购买肯定得上亿的金额。
其他答案1:
全套两万够了。
开料:开料机(有手动的,也有自动的)
内层:涂布机,曝光机,棕化线,蚀刻线,显影线,开料机(用于PP剪裁);AOI扫描机(用于内层线路检验。)
压合:压合线(用于多层板制作),打靶机(对板)
钻孔:数控钻孔机,上PIN钉机,打磨机(磨边),磨钻头机,超声波清洗机(用于钻头清洗),大型吸尘器(用于抽走钻孔过程中产生的尘埃,这个不是一般大的,整个车间都要用到,每个接口对上每台机器。)
一铜:沉铜线,一铜线,(包括前后处理)
线路:干膜前处理机,干膜显影机,贴膜机,曝光机,对板桌,菲林光绘机,菲林显影机,还有菲林检验需要的放大镜,菲林笔,生产中需要用到的菲林水,菲林纸。板架(显影后的板必须插架,防止板面刮伤,杜绝品质问题)
二铜:电镀线,蚀刻线,(剥锡,剥膜)线,(包括前后处理),
防焊丝印:防焊前处理线,防焊显影机,板架(前处理后的板必须插架,且戴手套拿板,防止板面氧化,前处理的板在刷板过后闲置不得超过12小时),防焊丝印机,塞孔铝片,刮刀,烤箱(用来预烤),曝光机,对板桌,网版,烤箱(后烤,将防焊绿油烤干)
文字丝印:网板,文字丝印机,网板曝光机,网板风干架,网板清洗池,刮刀,烤箱。(文字后烤)
表面处理:分不同的表面处理需要不同的生产线;松香:OSP生产线;化金:前处理,后处理,化金线;化锡:前处理,后处理,化锡线。喷锡:前处理,后处理,喷锡机;等等。
最佳回答:
加工PCB很简单的.首先将你的PCB文件按照厂家要求导出,写好相关的制作要求,然后发给制作厂家就可以了.
根据你选用的板材不同,双面PCB目前国内的价格在每平方厘米0.1元到1元不等.多层板要贵一些.而且价格还与你的要求有关:是否要求进行针孔检验,阻焊层是否涂敷,焊盘镀锡还是镀金等等.
据我所知,南京的华龙有进行零散PCB代加工的地方,你可以找找看.
PCB加工周期,最快的,现在2-3天可以拿到,最慢7天.
其他答案1:
这个你应该至电厂家询问吧….
或在百度中搜索 PCB板加工
其他答案2:
PCB打样5pcs 单双面板,常规工艺 68元 次日出货.逾期退款。
其他答案3:
不同的线路板厂 出货时间也会不一样的
需要知道你的PCB板打样的是几层板,如果是单双面板 找捷配做的话 只需要24小时就可以出货,如果是4层板的话是24-48小时出货免加急费 还是很不错的
关于价格 要看你需要什么样的交期了 一般的PCB打样工厂 交期快的要收加急费100元左右, 不过有一家是不收加急费的 你可以网上搜索捷配官网:www.szdluv.com/G2 看一下
交期慢的 价格也会便宜一些 所以具体还看你自己的需求
其他答案1:
香玉《花园相会》:无限相思苦,含情对天光。遥望三竿月,花下会无双。良宵有时尽,何须对天光。愿为梁上燕,栖处自成双。
最佳回答:
要不少证, 不过比较关键的好像还要 好像还要环境评测。 这个没开过。
资金方面 主要的投入 应该是设备。 这种设备 也要看你想做到什么样的工艺,工艺越高,设备越贵。
线路精密的话需要曝光机 (8-20万)不等
线路一般的话可以采用黑油丝印 1万以内足矣,根据产品生产量
蚀刻机 5-10万之间吧,你可以联络蚀刻机厂商,有的可以送,条件是废铜液归他们。
UV机 5万
烤箱 2个以上 8万以内,两台
冲压机 5万一个,看产品大小来定吨位
其他测试机 FQC检验台根据产品数量和品质要求定
线路板设备倒是其次,关键在于看工厂的场地是否符合环保要求,现在深圳的环保厂房几乎都是
50每平米 每月,你算算划得来不?另外就是厂房押金一般都是要50万以上
最佳回答:
冲压是需要开模具的,一般一套模具要一万多,CNC不需要模具;
冲压速度快,但会单独增加成本,且冲压出来的板边没有CNC的板边光滑、平整;CNC速度慢,但不会增加额外成本,且外形精度高,板边平整。
希望对你有用。
最佳回答:
从头说起吧,贴膜机、曝光机、蚀刻机、AOI检查修补机、冲孔机、排板融合机、层压机、打靶机、铣边机、钻孔机、沉铜线、电镀线、绿油磨板线、前后处理线、丝网印刷机、表面处理相应设备、裁边机、电测机、翘曲机。
这些事主要设备,辅助设备仪器还有很多。
最佳回答:
裁板机 打磨机 钻孔机 洗板机 蚀刻机 显影机 烤板机 等
其他答案1:
从基板到成品有很多制程 每个制程又分几个工站 设备保守说得上百种了
