产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:YX-IR |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
电压:380 | 产地:东莞 |
总功率:18 | 加工定制:是 |
外形尺寸:L8 | 规格尺寸:8M |
功率密度:100 | 用途:烘干固化 |
UV主峰波长:365 | 重量:1000(Kg) |
产品标签:隧道式烤炉,近红外线隧道炉,红外线隧道炉,近隧道炉 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | ![]() |

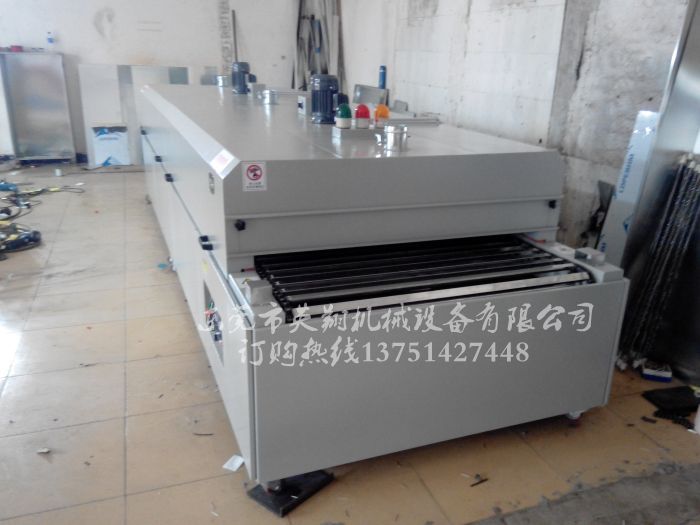

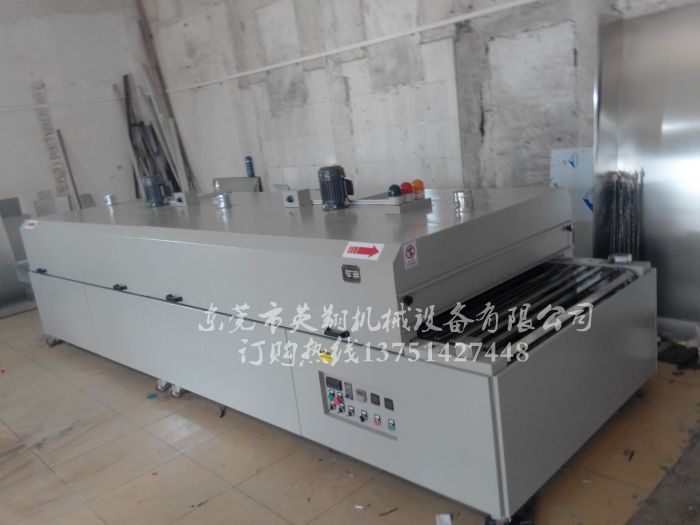

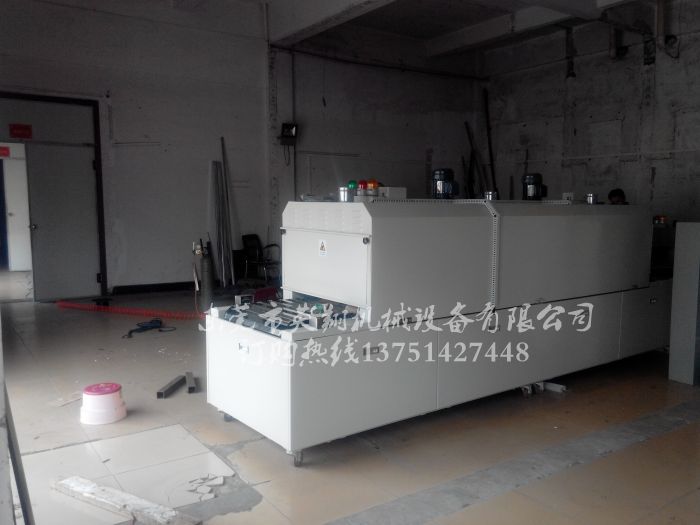

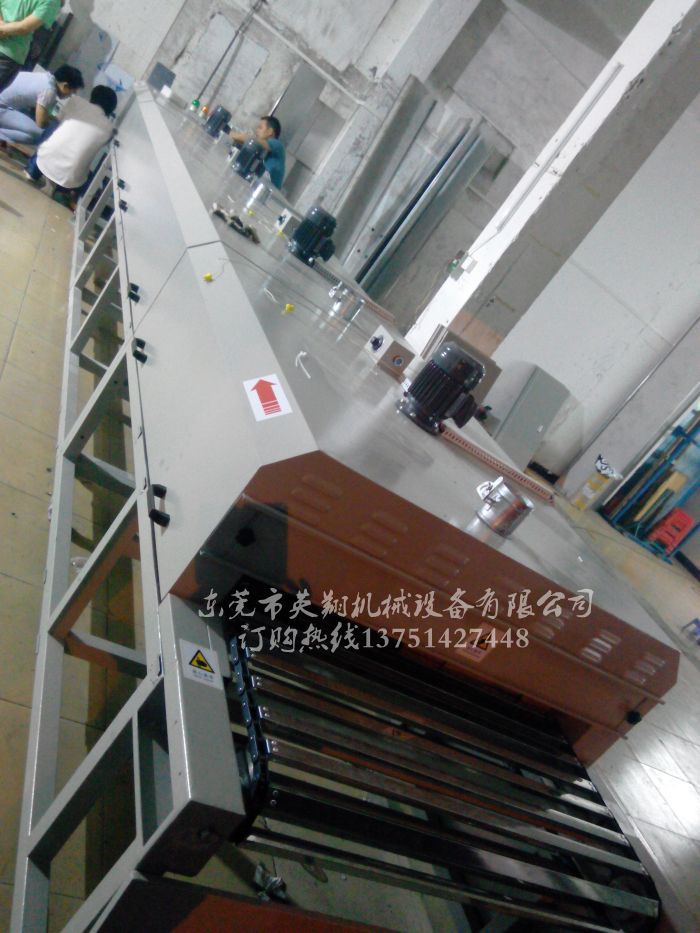

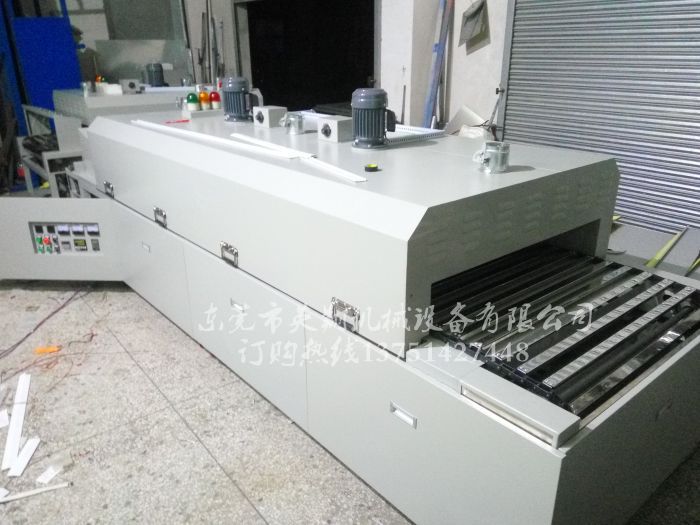

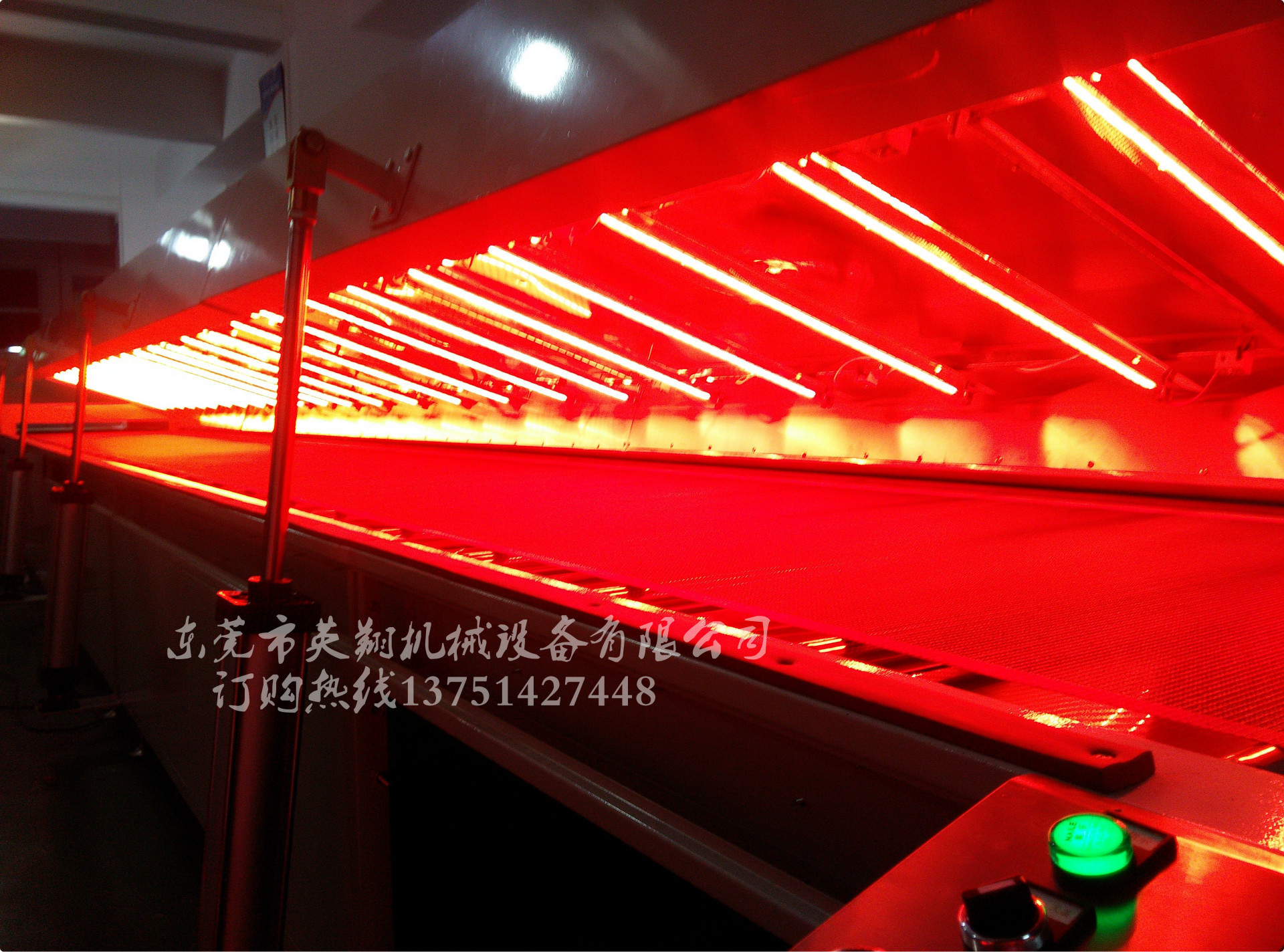

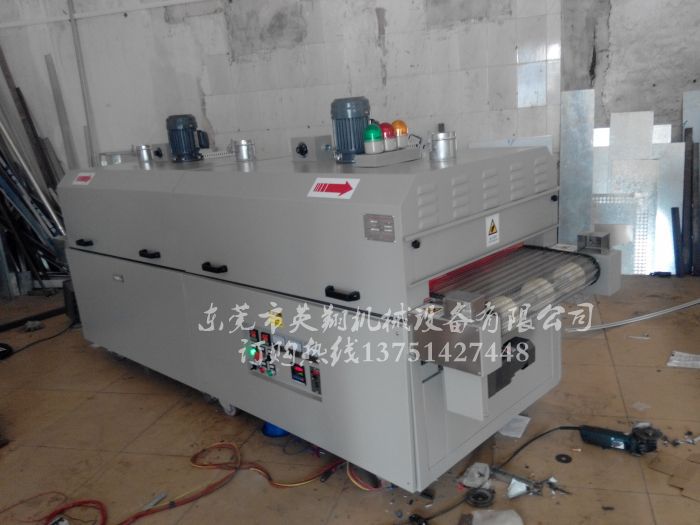

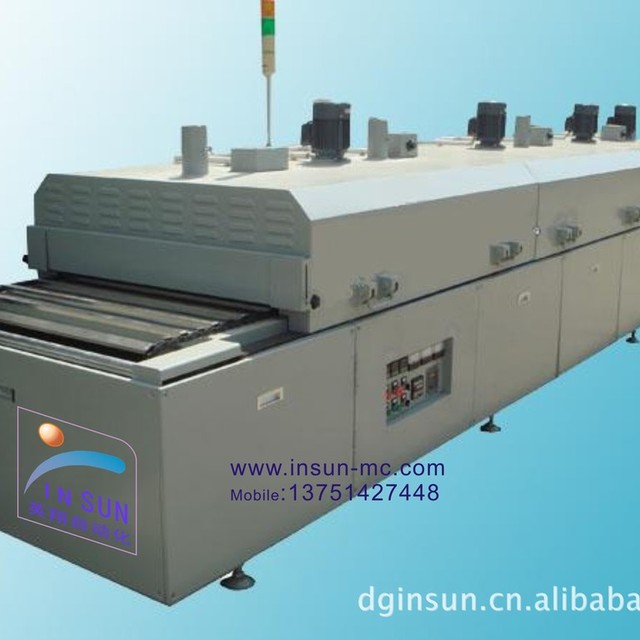

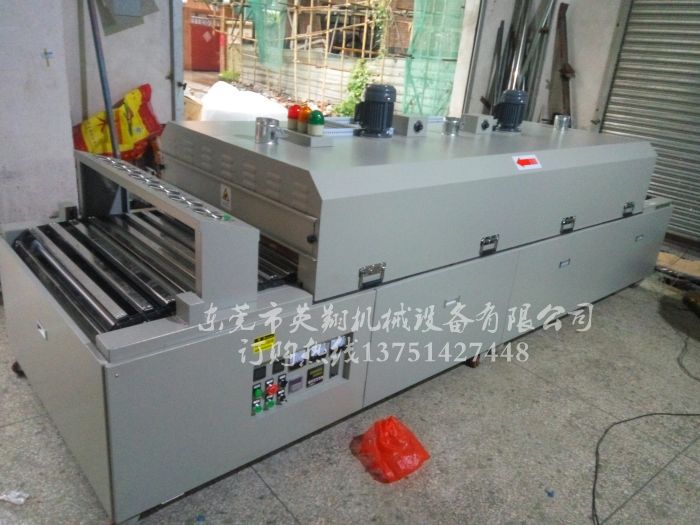

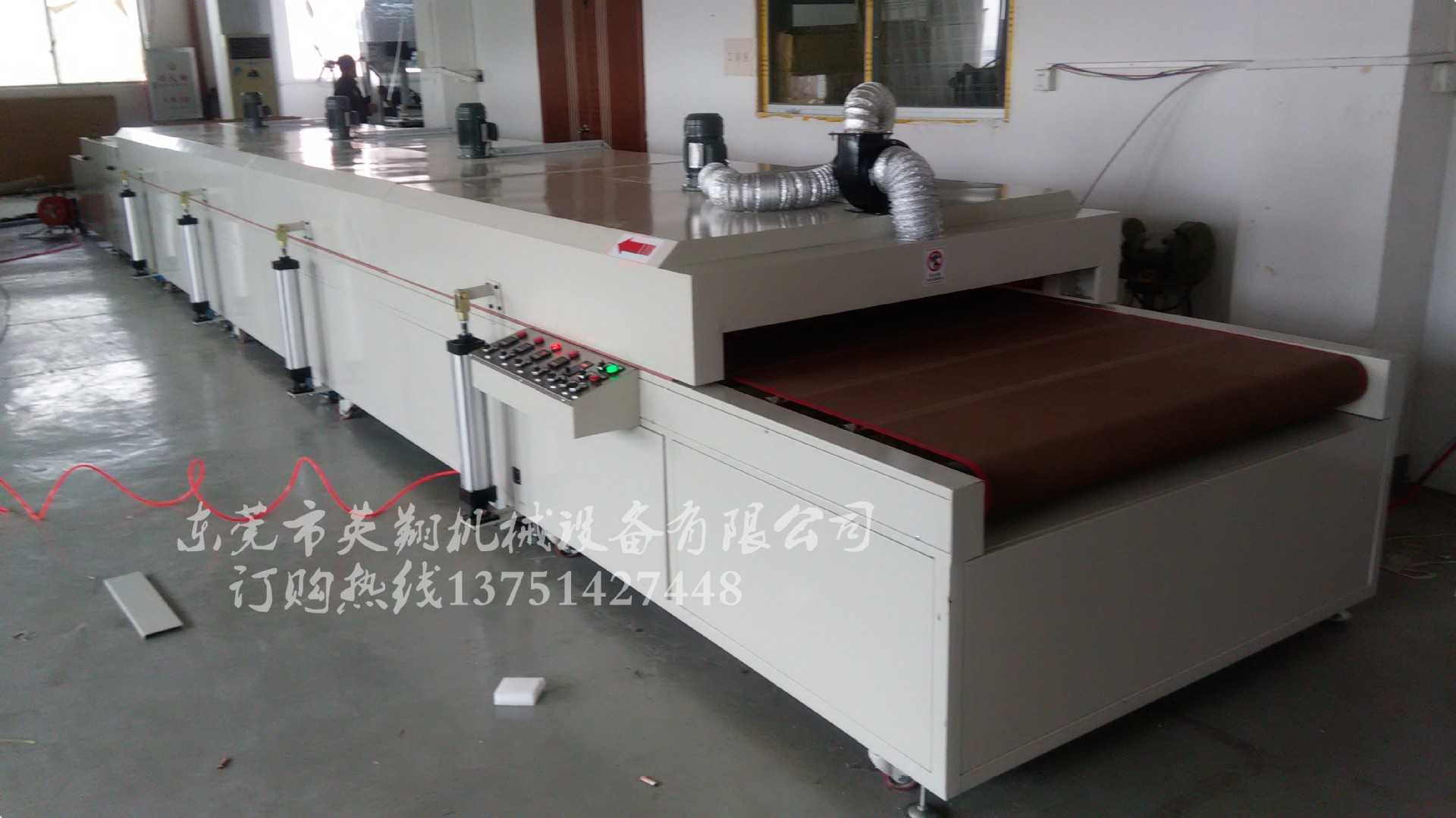

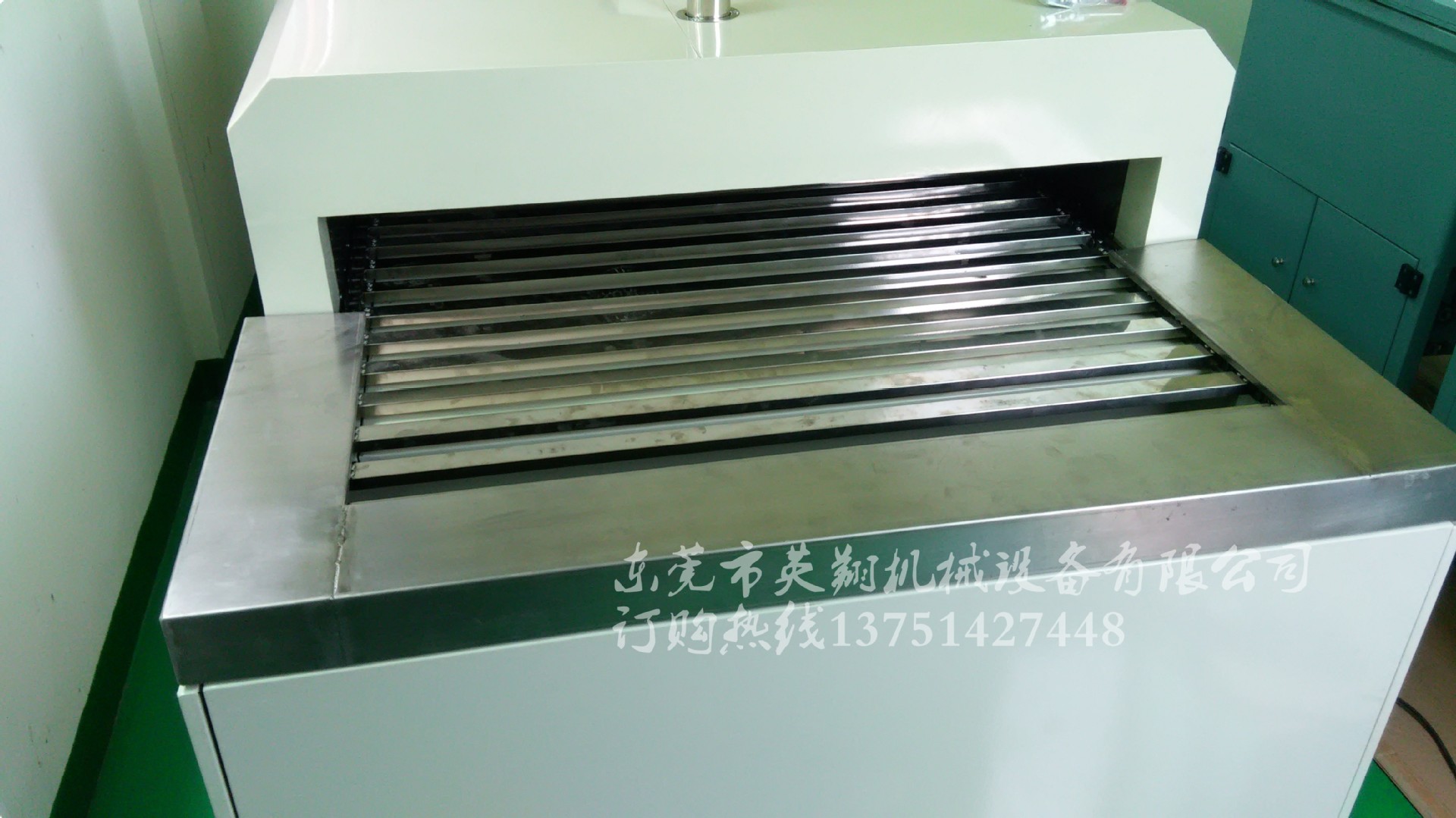

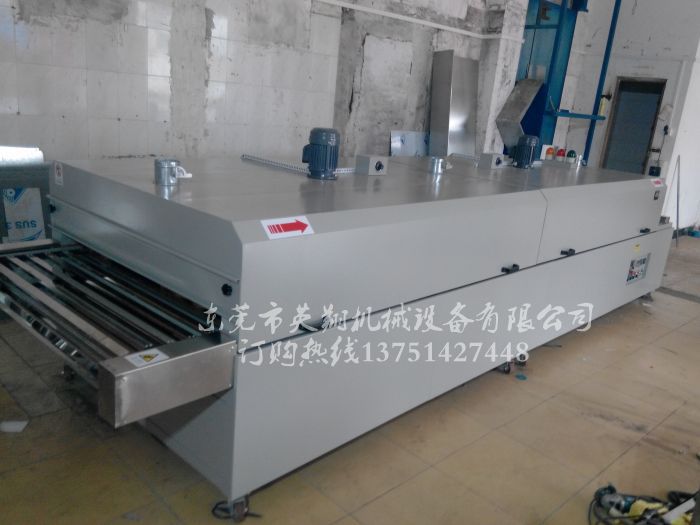

YX-IR604S红外线隧道炉
东莞市英翔机械设备有限公司,销售隧道炉,红外线隧道炉,隧道式烤箱,隧道式烘箱,红外线烤炉,红外线烘箱、工业烤箱、节能隧道炉
东莞市英翔机械设备生产的隧道炉,做工精细,质量上呈,服务优质。

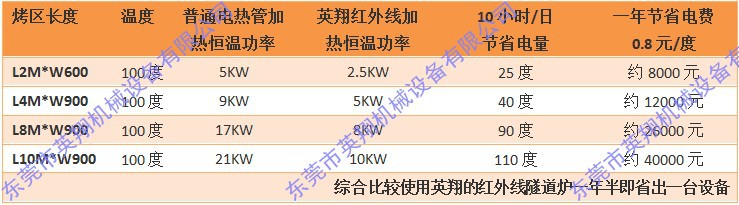

1) 近红外线直接光照加热方式较电热管及石英管长波红外这个加热空气再由热空气加被烤物品的方式使得设备的耗电量减少30%~80%左右,将大大降低工厂的生产成本。
2) 均匀平稳的风循环设计使干燥时间30~50%大大提高生产效率。
3) 烤箱长度是传统长度的1/3减少不必要的空间场地的浪费。
4) 符合人体工程学的设计更多考虑到降低操作员的工作强度,机器外壳相对于环境温度不大于7度;
5) 带脚轮及开盖式设计让搬运维修操作更方便简单。
6) 无爆柜式烤箱的炸危险,多重安全保护设计,人员设备更安全。
7) 带自动抽异味风管让工作环境更舒适。
8) 多元组合线体可加长与缩短轻松解决订单变化。
9) 温度精准产品温度±3度,质量有保障。
10) 所有配件均选用正品,灯管保用5000小时。
11) 可选配电脑式与PLC触摸屏式,方便随时查看温度状况。
红外线隧道炉:广泛应用于燥行业,如变压器,电感的烘烤,PCB、五金件塑料件、丝印的烘烤,以及制鞋等诸多行业的烘烤干燥活化。节能50%、节时50%是传统烤箱,隧道炉,远红外隧道炉的替代首选设备。
非标规格,特殊要求欢迎定制、定款设计。
我公司产品不同配置与网络有差异,欢迎来人来电咨询。
联系人:杨生
QQ:7641691
13715339029 13715339029 https://www.szdluv.com style=”font-family: 宋体;color: black;”>东莞市高埗冼沙工业区

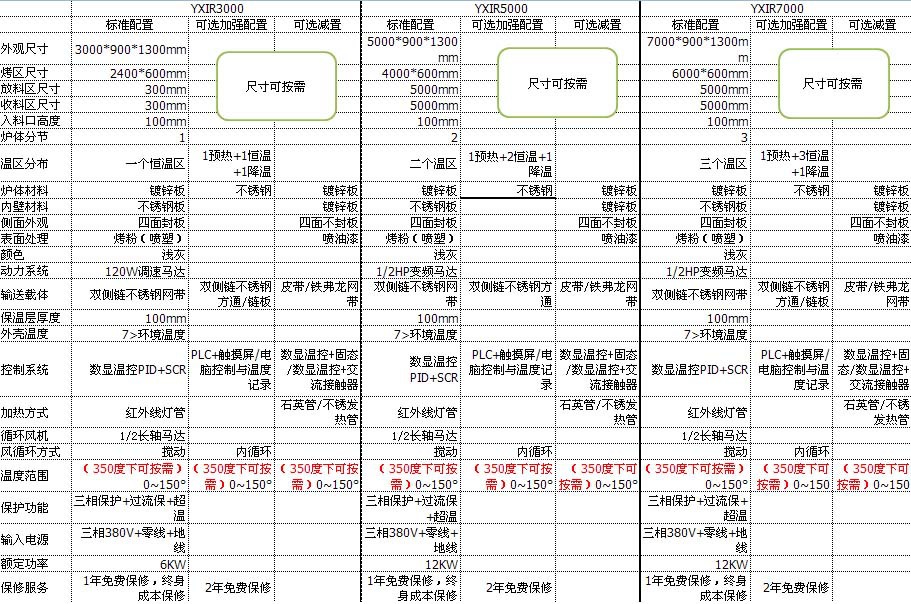

常见规格功率对照表 |
|||||
型号 |
规格尺寸 |
内空尺寸 |
温度范围 |
额定功率 |
实际功率 |
XX-601-4M |
L4000XW800XH1100 |
L3000XW600XH100 |
常温度~200 |
9KW |
6KW |
XX-601-6M |
L6000XW900XH1100 |
L4900XW700XH100 |
常温度~200 |
12KW |
8KW |
XX-602-8M |
L8000XW900XH1100 |
L7000XW620XH100 |
常温度~200 |
15KW |
12KW |
XX-602-10M |
L10000XW900XH1100 |
L9000XW620XH100 |
常温度~200 |
21KW |
15KW |
XX-603-3M |
L3000XW900XH1100 |
L2400XW620XH100 |
常温度~200 |
6KW |
4KW |
XX-603-10M |
L10000XW900XH1100 |
L9000XW620XH100 |
常温度~200 |
21KW |
15KW |
XX-604-8M |
L8000XW900XH1100 |
L7000XW620XH100 |
常温度~200 |
15KW |
12KW |
XX-604-D-8M |
L8000XW1400XH1100 |
L700XW1200XH100 |
常温度~200 |
30KW |
20KW |
最佳回答:
隧道炉是设计用于SMT元件的再流焊、印刷电路及电子产品和粉体材料的烘干、固化、排胶等。该炉采用独立温区隔离结构,远红外陶瓷加热板或陶瓷黑晶管加热,红外线照射面宽广而无死角。系统可配增强排气机构,以进一步提高了产品环境的温度均匀性和洁净。控制采用单回路智能调节方式,具有控温稳定、调整方便的特点。非常适合工厂企业的批量生产。低温高温看你怎么用了
最佳回答:
加温到多少度决定于炉腔、发热体功率大小、隧道炉输送速度、要加热工件大小都有关系!有高温、中温、低温红外线加热隧道炉。
其他答案1:
为什么要买旧的呢。七成新?外表是可以做出来的,关键还是要看运风效果和实际效果好不好,不然就算再便宜,买回去也只是一堆废铁。二手还没有质量保证,建议楼主从长远考虑还是买新的。新的价格也不会很贵,东莞深圳市帝龙科技有限公司咨询下。
其他答案2:
是要什么方面的隧道炉呢?具体用来生产什么产品?隧道炉的也有分好几类呢.
最佳回答:
隧道炉 用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、化工、皮革、木工、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产点胶线用于电子元件的点胶灌胶,电感点胶,电容灌胶,PCB板封胶,网络变压器的滴胶,工艺品滴胶,LED点胶灌胶等
最佳回答:
热风循环是目前应用较普遍的隧道炉的加热方式,它利用对流传导原理对烘炉进行加热,达到工件的干燥和固化。热源可根据用户的具体情况选择:电、蒸汽、燃气或燃油等。热源箱可根据烘炉的情况而定:置于顶部、底部和侧部。生产热源的循环风机如是特制耐高温风机,则具有寿命长、能耗低、噪声低、体积小等优点。 热风循环是目前应用较普遍的隧道炉的加热方式,它利用对流传导原理对烘炉进行加热。
达到工件的干燥和固化。热源可根据用户的具体情况选择:电、蒸汽、燃气或燃油等。热源箱可根据烘炉的情况而定:置于顶部、底部和侧部。生产热源的循环风机如是特制耐高温风机,则具有寿命长、能耗低、噪声低、体积小等优点。–红外线
隧道炉(烘干线)的工作原理一般是利用远红外对炉内进行加温,然后内部是又陶瓷和不锈钢制作,使得红外线的光线能够照到炉内的每个角落,然后进行均匀的升温,将能量传给物体。
隧道炉采用国外先进技术设计制造,结构先进、拆装简便、外形美观。高科技保温材料隔热性能好,保温性强,加热技术采用远红外加热技术,加热元件布置合理,能源消耗低。内部的热风循环,使得炉内上下温度更均匀,无漏洞,确保烤箱产品质量。
隧道炉是涂装生产线中的重要设备之一,它的温度均匀性是保证涂层质量的重要指标。烘炉的加热方式有:辐射、热风循环及辐射+热风循环等,根据生产纲领可分单室和通过式等,设备形式有直通式和桥式。–红外线隧道炉
最佳回答:
台达机电产品在燃气式食品隧道炉上的整合应用一
目前电热式食品隧道炉在食品加工行业应用广泛,用燃气取代电力,以燃气为能源对于用电紧张的地区有很大的意义,可以缓解该地区的电力紧张。现对一燃气式食品隧道炉利用台达机电产品进行系统整合开发应用的介绍。
1 设备参数及设备配置
该燃气式食品隧道炉长13米,共分为3个区即进炉口区、中间区、出炉口区。每个区又分为上火区和下火区,上火区和下火区各配备一个三线式PT100温度感应传感器来检测该区温度,共六个温度感应传感器,从而将六个区炉火温度控制在一定的范围内。
该食品隧道炉要求能够根据烤制食品的不同种类来设定烘烤时间。
图1 燃气式隧道炉及电控箱外观图
根据设备的特点及客户提出的要求,该设备电器配置为:一台型号为DOP-A10TCTD的人机界面;一台DVP-60ES可编程控制器;两台DVP-04PT/S温度量测模块;一台VFD037M43A变频器,通过对PLC可编程控制器及人机接口程序的合理编制来完成系统整合,实现设备的电器控制。
2 解决方案
2.1烘烤时间控制
利用变频器改变隧道炉链电机的转速从而达到控制食品从进炉口到出炉口的时间也就是食品的烘烤时间。
参数设定画面如图2所示。不同型号的隧道炉首先要通过长度给定,速比给定,链轮节园给定,这是一个通用参数叶,适用于所有类型的隧道炉。该参数叶还可以监视变频器的设定频率和运行频率值以及设定排风时间。
图2 参数设定画面
烘烤时间与输送控制画面如图3所示。在人机接口上制作的交替型按钮通过PLC程序的控制来完成变频器的正反转运行启动, 正反转运行启动上面覆盖走马灯,当正转运行启动时文字正转运行循环以走马灯的形式来显示,反转亦然。
变频器的频率是人机界面通过RS485和变频器通讯来完成频率设定的,通过数值输入组件给出烘烤时间后就可以通过事先编好的CLOCK宏运算出实际运行中应该设定的频率值,将此值赋给变频器的2001H频率设定地址,完成运行频率的写入。
图3 烘烤时间与输送控制页面
温度设定与显示画面如图4所示。在人机界面上通过数值输入和数值显示组件来完成的,DVP-60ES和DOP-A10TCTD通过RS232通讯,DVP-60ES和DVP-04PT通过RS485通讯通过温度模块04PT读回该区PT100的温度从而来完成温度的反馈,通过PLC程序来控制燃气阀门的开闭,实现温度闭环调节,达到各烘烤区间工艺温度控制。
其他答案1:
图2 参数设定画面
烘烤时间与输送控制画面如图3所示。在人机接口上制作的交替型按钮通过PLC程序的控制来完成变频器的正反转运行启动, 正反转运行启动上面覆盖走马灯,当正转运行启动时文字正转运行循环以走马灯的形式来显示,反转亦然。
变频器的频率是人机界面通过RS485和变频器通讯来完成频率设定的,通过数值输入组件给出烘烤时间后就可以通过事先编好的CLOCK宏运算出实际运行中应该设定的频率值,将此值赋给变频器的2001H频率设定地址,完成运行频率的写入。
图3 烘烤时间与输送控制页面
温度设定与显示画面如图4所示。在人机界面上通过数值输入和数值显示组件来完成的,DVP-60ES和DOP-A10TCTD通过RS232通讯,DVP-60ES和DVP-04PT通过RS485通讯通过温度模块04PT读回该区PT100的温度从而来完成温度的反馈,通过PLC程序来控制燃气阀门的开闭,实现温度闭环调节,达到各烘烤区间工艺温度控制。
其他答案2:
隧道式燃气烤炉适用于烘烤蛋糕、面包、月饼、饼干等各类食品。机械规格齐全,包括900型、1200型等多种型号,可适用不同产量要求。加热方式包括直燃式、热风式、混合式多种方式,适用不同产品要求。输送带可以选择链杆式、链板式、网带式、钢带式,根据产品选择不同载体。
其他答案3:
加煤球的,价格大概180一个、
最佳回答:
隧道炉的工作原理一般是利用远红外对炉内进行加温,然后内部是由陶瓷和不锈钢制作,使得红外线的光线能够照到炉内的每个角落,然后进行均匀的升温,将能量传给物体。
