| 产品规格及说明 | |
|---|---|

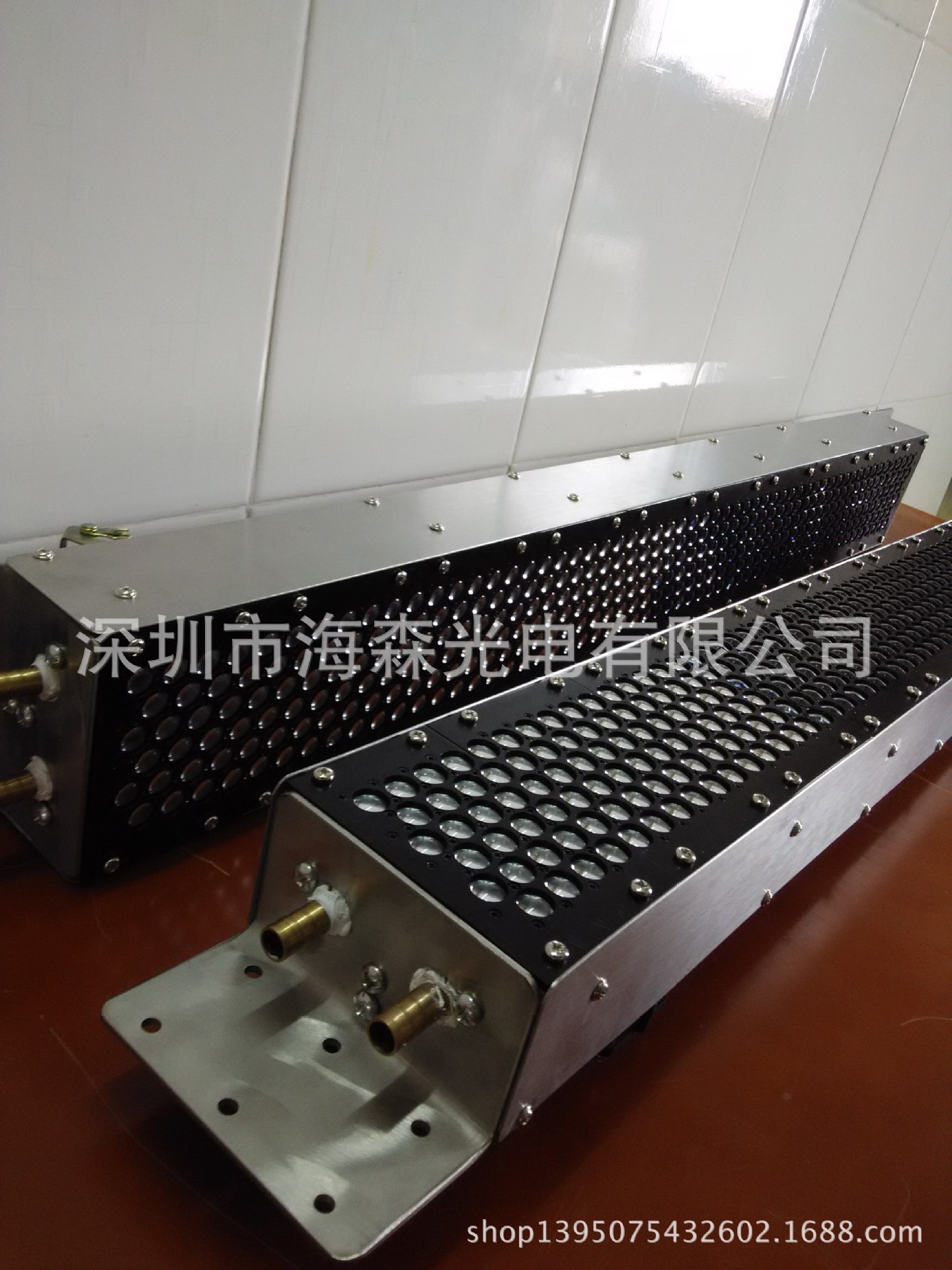

| 设备品牌：帝龙 | 设备型号：HS-700PXG-336 |
| 订购价格：电话/面议 | 交货日期：3~30/工作日 |
| 产地:深圳 | 是否进口:否 |
| 加工定制:是 | 总功率:2000W |
| 重量:100（Kg） | UV主峰波长:395nm |
| 外形尺寸:800*100mm | 功率密度:500-800mw/cm2 |
| 用途:干膜,湿漠,线路等平行光曝光机专用 | |
| 产品标签：高性能干膜 | |
| 咨询热线：13715339029 | 售后服务：13715339029 |
| 技术咨询：13715339029 |  QQ咨询：260200500 |
★一机多用。 LED光源强度灵活可调，干膜、湿膜、阻焊一机多用；
★节能减排。减少电能，三年内无需更换灯管，比传统曝光机接电90%以上，不含重金属，无污染；
———————————————————————————————————————————-
规格参数:
（以下字体标注为红色的表示为本款产品对应参数,黑色字体表示为同类产品可选参数）
uv波段：365nm, 385nm,395nm,405nm
UV光照射强度：365nm(100mW/cm2-3000mW/cm2) 385nm(200mW/cm2-6000mW/cm2)
395nm(600mW/cm2-2000mW/cm2-8000mW/cm2) 405nm(500mW/cm2-10000mW/cm2)
现有照射尺寸规格：700*60mm ，800*30mm，1200*30mm 。(可按要求定制)
照射距离：5mm或以上

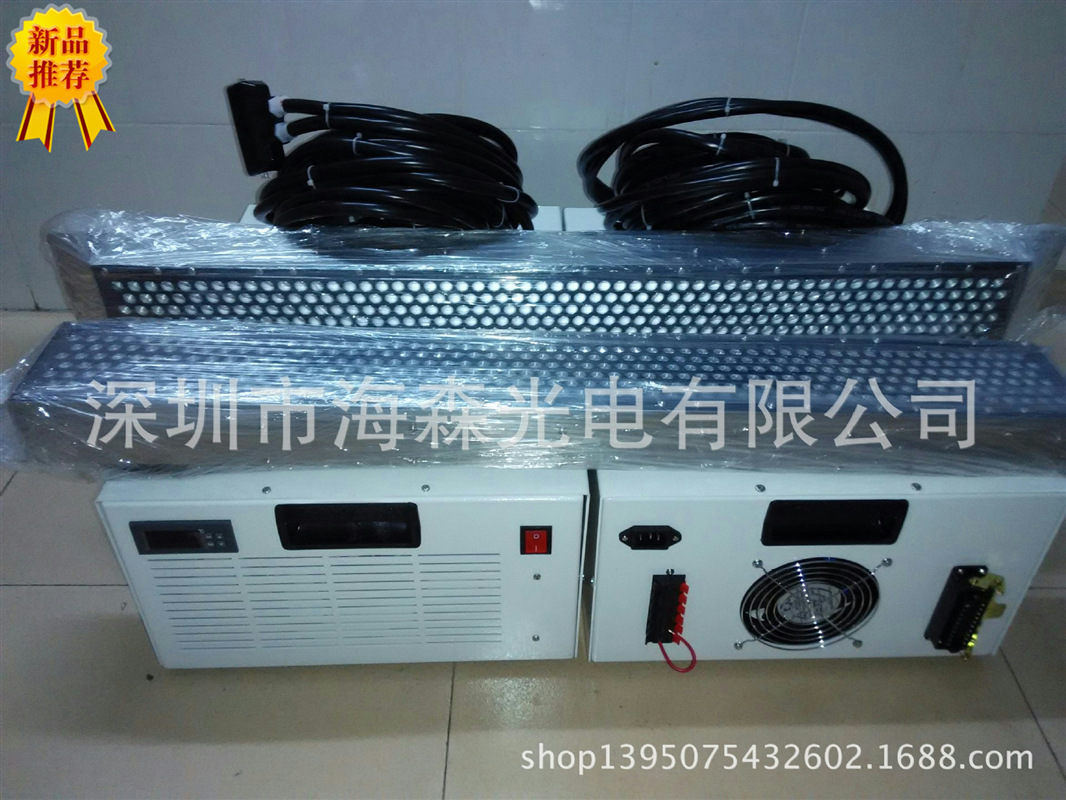

照射头个数：2个
电源控制箱尺寸：500*360*200mm
电缆及水管尺寸：6M（标配）/(可按要求定制)
散热方式：强制水冷
工作电源：AC220v
功率：2000W
控制器：
控制方式：预留PCL控制端口，实现智能控制（标配）。
一键开关：控制光输出的开/闭（标配）。
能量设定：输出UV能量采用0-100%之间无极任意设定（标配）。
智能保护：智能温度与水流断流报警保护，温度报警值可设定（标配）。
时间设置：以0.1秒为单位，精确控制UV光能输出，设置范围999.9秒-0.1秒内设置（选配）。
控制接口：RS-232C 输入输出，设定数据的获取/变更，数据的保存/读取，校准调节（选配）。

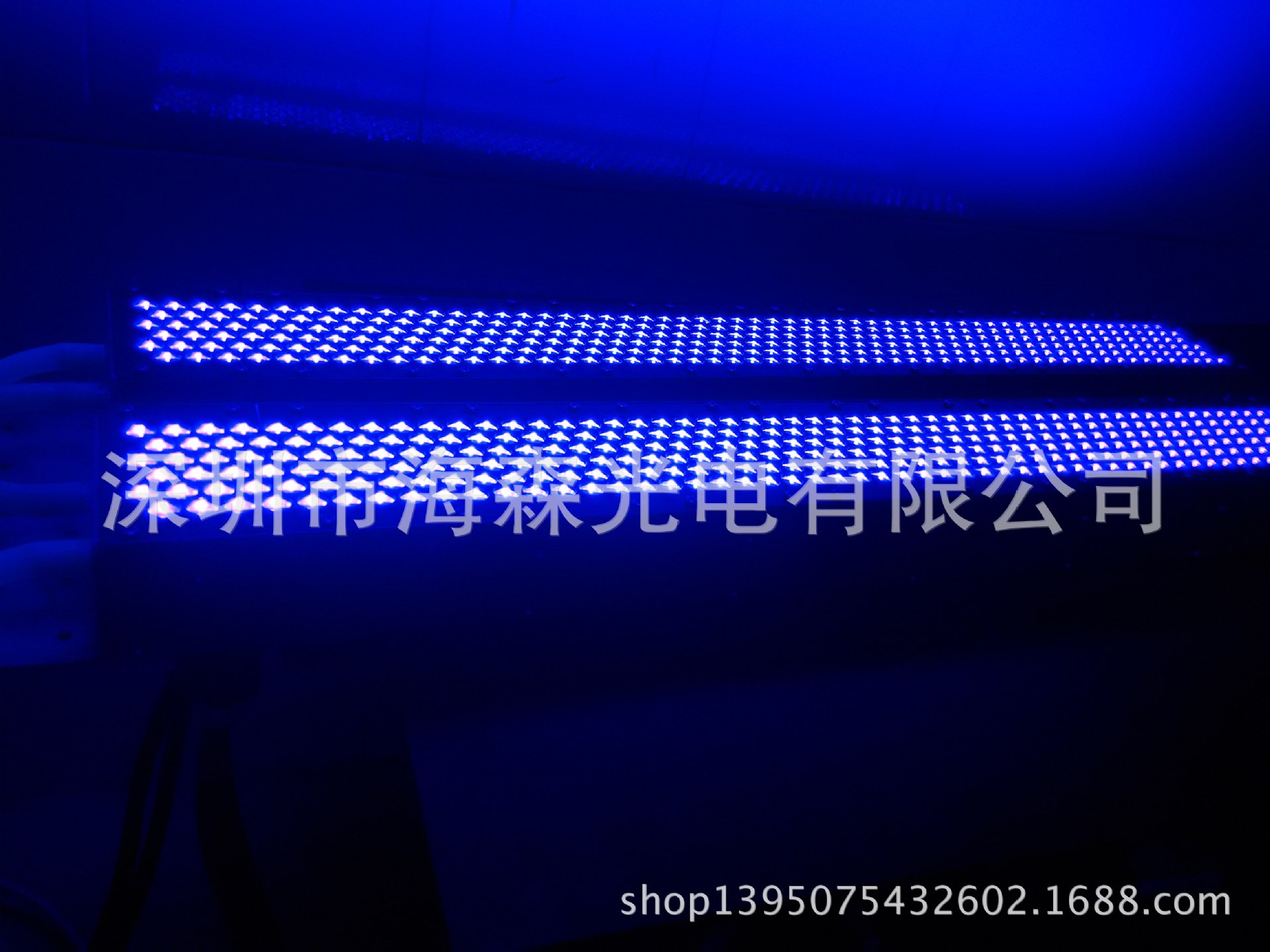

uv led特点：
而传统汞灯的发热量大，需要专门的排风系统，而且对热敏感材料的固化应用也受到限制。照射强度是以汞灯（点或棒）为中心呈逐级递减趋势，光照不均匀，导致产品的不一致性加大，降低产品合格率。
UV LED固化机优势:
- 国内目前大部分厂家依然用着传统的紫外汞灯来进行工作，但是，UV LED终将会代替汞灯，因为他的优势比传统的汞灯大太多了！
- 1、超长寿命：使用寿命是传统汞灯式固化机的10倍以上，约25000~30000小时。
-
2、 冷光源、无热辐射，被照品表面温升低，解决光通讯、液晶生产中长期存在的热伤害问题。特别适合液晶封边、薄膜印刷等要求温升小的场合适用。
-
3、 发热量小，可解决汞灯喷绘设备发热量大、工作人员难以忍受的问题。
-
4、 瞬间点亮，不需要预热即刻达到100%功率紫外输出。
-
5、 使用寿命不受开闭次数影响。
-
6、 能量高，光输出稳定，照射均匀效果好，提高生产效率。
-
7、 可定制有效照射区域，长度从20mm到1000mm。
-
8、 不含汞，也不会产生臭氧，是替代传统光源技术的一种更安全、更环保的选择。
-
9、能耗低，耗电量仅为传统汞灯式固化机的10%，能节约90%电量。
-
10、维护成本几乎为零，采用UVLED固化设备每年至少节约10000元/台的耗材费。
————————————————————————————————————————————————————-
长期供应原装进口高性能各波段 ＵＶＬＥＤ 光源，波长有365nm,385nm,395nm,405nm,适用于爆光机，ＬＥＤＵＶ光固化设备，ＬＥＤ ＵＶ平板打印机以及各类型的ＵＶ电子胶固化设备等．
提供UV LED光源应用方案设计与制作，包括控制方案，供电方案，水冷散热方案等．

最佳回答：
线路板生产流程双面板；接单-审单-前制程-发料-下料-钻孔-一次铜-刷光-印线路-预烘-对片-爆光-显影-一修-二铜-镀铅锡-去墨-蚀刻-三修-刷光-印阻焊-预烘-对片-爆光-显影-防检-后烘-印文字-后烘文字-喷锡-二次孔-铣床-清洗-测试-表观-包装-出库[注；以上是温州这边线路板厂普通的双面板生产流程，工厂大小不同个别辅助工序省略掉那。
其他答案1：
这个是我的长处，我在线路板行业有十年的时间了，对每个流程都很熟悉，而你所说越细越好，我建议你留下邮箱，我把你需要的资料发给你。
我倒是很想在这里就详细一点说，太多了怕你看不下去,在此发上线路板制作部分工序讲解及全流程图，需要详细资料请指出是哪个工序，再作说明。
一. PCB演变
1.1 PCB扮演的角色
PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接 合的基地，以组成一个具特定功能的模块或成品。所以PCB在整个电子产 品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故 障时，最先被质疑往往就是PCB。图1.1是电子构装层级区分示意。
1.2 PCB的演变
1.早于1903年Mr. Albert Hanson首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体，将之粘着于石蜡纸上，上面同样贴上一层石蜡纸，成了现今PCB的机构雏型。见图1.2
2. 至1936年，Dr Paul Eisner真正发明了PCB的制作技术，也发表多项专利。而今日之print-etch(photoimage transfer)的技术，就是沿袭其发明而来的。
1.3 PCB种类及制法
在材料、层次、制程上的多样化以适 合 不同的电子产品及其特殊需求。 以下就归纳一些通用的区别办法，来简单介绍PCB的分类以及它的制造方 法。
1.3.1 PCB种类
A. 以材质分
a. 有机材质
酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT/Epoxy等皆属之。
b. 无机材质
铝、Copper-invar-copper、ceramic等皆属之。主要取其散热功能
B. 以成品软硬区分
a. 硬板 Rigid PCB
b.软板 Flexible PCB
c.软硬板 Rigid-Flex PCB
C. 以结构分
a.单面板
b.双面板
c.多层板
D. 依用途分：通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8 BGA.
另有一种射出成型的立体PCB，因使用少，不在此介绍。
1.3.2制造方法介绍
A. 减除法
B. 加成法，又可分半加成与全加成法
C. 尚有其它因应IC封装的变革延伸而出的一些先进制程，因有许多尚属机密也不易取得，或者成熟度尚不够。
二.制前准备
2.1.前言
台湾PCB产业属性，几乎是以OEM，也就是受客户委托制作空板（Bare Board）而已，不像美国，很多PCB Shop是包括了线路设计，空板制作以及装配(Assembly)的Turn-Key业务。以前，只要客户提供的原始资料如Drawing, Artwork, Specification，再以手动翻片、排版、打带等作业，即可进行制作，但近年由于电子产品日趋轻薄短小，PCB的制造面临了几个挑战:（1）薄板（2）高密度（3）高性能（4）高速 ( 5 ) 产品周期缩短（6）降低成本等。以往以灯桌、笔刀、贴图及照相机做为制前工具，现在己被计算机、工作软件及激光绘图机所取代。过去，以手工排版，或者还需要Micro-Modifier来修正尺寸等费时耗工的作业，今天只要在CAM(Computer Aided Manufacturing)工作人员取得客户的设计资料，可能几小时内，就可以依设计规则或DFM(Design For Manufacturing)自动排版并变化不同的生产条件。同时可以output 如钻孔、成型、测试治具等资料。
2.2.相关名词的定义与解说
A Gerber file
这是一个从PCB CAD软件输出的资料文件做为光绘图语言。1960年代一家名叫Gerber Scientific（现在叫Gerber System）专业做绘图机的美国公司所发展出的格式，尔后二十年，行销于世界四十多个国家。几乎所有CAD系统的发展，也都依此格式作其Output Data，直接输入绘图机就可绘出Drawing或Film，因此Gerber Format成了电子业界的公认标准。
B. RS-274D
是Gerber Format的正式名称，正确称呼是EIA STANDARD RS-274D(Electronic Industries Association)主要两大组成：1.Function Code：如G codes, D codes, M codes 等。2.Coordinate data：定义图像（imaging）
C. RS-274X
是RS-274D的延伸版本，除RS-274D之Code 以外，包括RS-274X Parameters，或称整个extended Gerber format它以两个字母为组合，定义了绘图过程的一些特性。
D. IPC-350
IPC-350是IPC发展出来的一套neutral format,可以很容易由PCB CAD/CAM产生,然后依此系统,PCB SHOP 再产生NC Drill Program,Netlist,并可直接输入Laser Plotter绘制底片.
E. Laser Plotter
见图2.1,输入Gerber format或IPC 350 format以绘制Artwork
F. Aperture List and D-Codes
见表 2.1 及图2.2,举一简单实例来说明两者关系, Aperture的定义亦见图2.1
2.3.制前设计流程：
2.3.1客户必须提供的资料：
电子厂或装配工厂，委托PCB SHOP生产空板（Bare Board）时，必须提供下列资料以供制作。见表料号资料表-供制前设计使用.
上表资料是必备项目，有时客户会提供一片样品, 一份零件图，一份保证书（保证制程中使用之原物料、耗料等不含某些有毒物质）等。这些额外资料，厂商须自行判断其重要性，以免误了商机。
2.3.2 .资料审查
面对这幺多的资料，制前设计工程师接下来所要进行的工作程序与重点，如下所述。
A. 审查客户的产品规格，是否厂内制程能力可及，审查项目见承接料号制程能力检查表.
B.原物料需求（BOM-Bill of Material）
根据上述资料审查分析后，由BOM的展开，来决定原物料的厂牌、种类及规格。主要的原物料包括了：基板（Laminate）、胶片（Prepreg）、铜箔（Copper foil）、防焊油墨（Solder Mask）、文字油墨（Legend）等。另外客户对于Finish的规定,将影响流程的选择,当然会有不同的物料需求与规格，例如：软、硬金、喷钖、OSP等。
表归纳客户规范中，可能影响原物料选择的因素。
C. 上述乃属新资料的审查, 审查完毕进行样品的制作.若是旧资料,则须Check有无户ECO (Engineering Change Order) ,然后再进行审查.
D.排版
排版的尺寸选择将影响该料号的获利率。因为基板是主要原料成本（排版最佳化，可减少板材浪费）；而适当排版可提高生产力并降低不良率。
有些工厂认为固定某些工作尺寸可以符合最大生产力，但原物料成本增加很多.下列是一些考虑的方向：
一般制作成本，直、间接原物料约占总成本30~60%，包含了基板、胶片、铜箔、防焊、干膜、钻头、重金属（铜、钖、铅），化学耗品等。而这些原物料的耗用，直接和排版尺寸恰当与否有关系。大部份电子厂做线路Layout时，会做连片设计，以使装配时能有最高的生产力。因此，PCB工厂之制前设计人员，应和客户密切沟通，以使连片Layout的尺寸能在排版成工作PANEL时可有最佳的利用率。要计算最恰当的排版，须考虑以下几个因素。
a.基材裁切最少刀数与最大使用率（裁切方式与磨边处理须考虑进去）。
b.铜箔、胶片与干膜的使用尺寸与工作PANEL的尺寸须搭配良好，以免浪费。
c.连片时，piece间最小尺寸，以及板边留做工具或对位系统的最小尺寸。
d.各制程可能的最大尺寸限制或有效工作区尺寸.
e.不同产品结构有不同制作流程，及不同的排版限制，例如，金手指板，其排版间距须较大且有方向的考量，其测试治具或测试次序规定也不一样。 较大工作尺寸，可以符合较大生产力，但原物料成本增加很多,而且设备制程能力亦需提升，如何取得一个平衡点，设计的准则与工程师的经验是相当重要的。
2.3.3 着手设计
所有资料检核齐全后，开始分工设计：
A. 流程的决定(Flow Chart) 由资料审查的分析确认后，设计工程师就要决定最适切的流程步骤。 传统多层板的制作流程可分作两个部分:内层制作和外层制作.以下图标几种代 表性流程供参考.见图2.3 与 图2.4
B. CAD/CAM作业
a. 将Gerber Data 输入所使用的CAM系统，此时须将apertures和shapes定义好。目前，己有很多PCB CAM系统可接受IPC-350的格式。部份CAM系统可产生外型NC Routing 档，不过一般PCB Layout设计软件并不会产生此文件。 有部份专业软件或独立或配合NC Router,可设定参数直接输出程序.
Shapes 种类有圆、正方、长方,亦有较复杂形状，如内层之thermal pad等。着手设计时，Aperture code和shapes的关连要先定义清楚，否则无法进行后面一系列的设计。
b. 设计时的Check list
依据check list审查后，当可知道该制作料号可能的良率以及成本的预估。
c. Working Panel排版注意事项：
－PCB Layout工程师在设计时，为协助提醒或注意某些事项，会做一些辅助的记号做参考，所以必须在进入排版前，将之去除。下表列举数个项目，及其影响。
－排版的尺寸选择将影响该料号的获利率。因为基板是主要原料成本（排版最佳化，可减少板材浪费）；而适当排版可提高生产力并降低不良率。
有些工厂认为固定某些工作尺寸可以符合最大生产力，但原物料成本增加很多.下列是一些考虑的方向：
一般制作成本，直、间接原物料约占总成本30~60%，包含了基板、胶片、铜箔、防焊、干膜、钻头、重金属（铜、钖、铅、金），化学耗品等。而这些原物料的耗用，直接和排版尺寸恰当与否有关系。大部份电子厂做线路Layout时，会做连片设计，以使装配时能有最高的生产力。因此，PCB工厂之制前设计人员，应和客户密切沟通，以使连片Layout的尺寸能在排版成工作PANEL时可有最佳的利用率。要计算最恰当的排版，须考虑以下几个因素。
1.基材裁切最少刀数与最大使用率（裁切方式与磨边处理须考虑进去）。
2.铜箔、胶片与干膜的使用尺寸与工作PANEL的尺寸须搭配良好，以免浪费。
3.连片时，piece间最小尺寸，以及板边留做工具或对位系统的最小尺寸。
4.各制程可能的最大尺寸限制或有效工作区尺寸.
5不同产品结构有不同制作流程，及不同的排版限制，例如，金手指板，其排版间距须较大且有方向的考量，其测试治具或测试次序规定也不一样。
较大工作尺寸，可以符合较大生产力，但原物料成本增加很多,而且设备制程能力亦需提升，如何取得一个平衡点，设计的准则与工程师的经验是相当重要的。
－进行working Panel的排版过程中，尚须考虑下列事项，以使制程顺畅，表排版注意事项 。
d. 底片与程序：
－底片Artwork 在CAM系统编辑排版完成后，配合D-Code档案，而由雷射绘图机（Laser Plotter）绘出底片。所须绘制的底片有内外层之线路，外层之防焊，以及文字底片。
由于线路密度愈来愈高，容差要求越来越严谨，因此底片尺寸控制，是目前很多PCB厂的一大课题。表是传统底片与玻璃底片的比较表。玻璃底片使用比例已有提高趋势。而底片制造商亦积极研究替代材料，以使尺寸之安定性更好。例如干式做法的铋金属底片.
一般在保存以及使用传统底片应注意事项如下：
1.环境的温度与相对温度的控制
2.全新底片取出使用的前置适应时间
3.取用、传递以及保存方式
4.置放或操作区域的清洁度
－程序
含一,二次孔钻孔程序，以及外形Routing程序其中NC Routing程序一般须另行处理
e. DFM－Design for manufacturing .Pcb lay-out 工程师大半不太了解，PCB制作流程以及各制程需要注意的事项，所以在Lay-out线路时，仅考虑电性、逻辑、尺寸等，而甚少顾及其它。PCB制前设计工程师因此必须从生产力，良率等考量而修正一些线路特性，如圆形接线PAD修正成泪滴状，见图2.5,为的是制程中PAD一孔对位不准时，尚能维持最小的垫环宽度。
但是制前工程师的修正，有时却会影响客户产品的特性甚或性能，所以不得不谨慎。PCB厂必须有一套针对厂内制程上的特性而编辑的规范除了改善产品良率以及提升生产力外，也可做为和PCB线路Lay-out人员的沟通语言，见图2.6 .
C. Tooling
指AOI与电测Netlist档..AOI由CAD reference文件产生AOI系统可接受的资料、且含容差，而电测Net list档则用来制作电测治具Fixture。
2.4 结语
颇多公司对于制前设计的工作重视的程度不若制程,这个观念一定要改,因为随着电子产品的演变,PCB制作的技术层次愈困难,也愈须要和上游客户做最密切的沟通,现在已不是任何一方把工作做好就表示组装好的产品没有问题,产品的使用环境, 材料的物,化性, 线路Lay-out的电性, PCB的信赖性等,都会影响产品的功能发挥.所以不管软件,硬件,功能设计上都有很好的进展,人的观念也要有所突破才行.
三. 基板
印刷电路板是以铜箔基板（ Copper-clad Laminate 简称CCL ）做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1简单列出不同基板的适用场合.
基板工业是一种材料的基础工业， 是由介电层（树脂 Resin ，玻璃纤维 Glass fiber ），及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料（ Composite material），其所牵涉的理论及实务不输于电路板本身的制作。 以下即针对这二个主要组成做深入浅出的探讨.
3.1介电层
3.1.1树脂 Resin
3.1.1.1前言
目前已使用于线路板之树脂类别很多,如酚醛树脂（ Phenolic ）、环氧树脂（ Epoxy ）、聚亚醯胺树脂（ Polyimide ）、聚四氟乙烯（Polytetrafluorethylene，简称PTFE或称TEFLON），B一三氮 树脂（Bismaleimide Triazine 简称 BT ）等皆为热固型的树脂（Thermosetted Plastic Resin）。
3.1.1.2 酚醛树脂 Phenolic Resin
是人类最早开发成功而又商业化的聚合物。是由液态的酚（phenol）及液态的甲醛（ Formaldehyde 俗称Formalin ）两种便宜的化学品， 在酸性或碱性的催化条件下发生立体架桥（ Crosslinkage ）的连续反应而硬化成为固态的合成材料。其反应化学式见图3.1
1910 年有一家叫 Bakelite 公司加入帆布纤维而做成一种坚硬强固，绝缘性又好的材料称为 Bakelite，俗名为电木板或尿素板。
美国电子制造业协会(NEMA-Nationl Electrical Manufacturers Association) 将不同的组合冠以不同的编号代字而为业者所广用, 现将酚醛树脂之各产品代字列表，如表 NEMA 对于酚醛树脂板的分类及代码
表中纸质基板代字的第一个 "X" 是表示机械性用途，第二个 "X" 是表示可用电性用途。 第三个 "X" 是表示可用有无线电波及高湿度的场所。 "P" 表示需要加热才能冲板子（ Punchable ），否则材料会破裂， "C" 表示可以冷冲加工（ cold punchable ），"FR" 表示树脂中加有不易着火的物质使基板有难燃 (Flame Retardent) 或抗燃(Flame resistance) 性。
纸质板中最畅销的是XXXPC及FR-2．前者在温度25 ℃ 以上,厚度在.062in以下就可以冲制成型很方便，后者的组合与前完全相同，只是在树脂中加有三氧化二锑增加其难燃性。以下介绍几个较常使用纸质基板及其特殊用途:
A 常使用纸质基板
a. XPC Grade：通常应用在低电压、低电流不会引起火源的消费性电子产品， 如玩具、手提收音机、电话机、计算器、遥控器及钟表等等。UL94对XPC Grade 要求只须达到HB难燃等级即可。
b. FR-1 Grade：电气性、难燃性优于XPC Grade，广泛使用于电流及电压比XPC Grade稍高的电器用品，如彩色电视机、监视器、VTR、家庭音响、洗衣机及吸尘器等等。UL94要求FR-1难燃性有V-0、V-1与V-2不同等级，不过由于三种等级板材价位差异不大，而且考虑安全起见，目前电器界几乎全采用V-0级板材。
c. FR-2 Grade：在与FR-1比较下，除电气性能要求稍高外，其它物性并没有特别之处，近年来在纸质基板业者努力研究改进FR-1技术，FR-1与FR-2的性质界线已渐模糊,FR-2等级板材在不久将来可能会在偏高价格因素下被FR-1 所取代。
B. 其它特殊用途：
a. 铜镀通孔用纸质基板
主要目的是计划取代部份物性要求并不高的FR-4板材，以便降低PCB的成 本.
b. 银贯孔用纸质基板
时下最流行取代部份物性要求并不很高的FR-4作通孔板材，就是银贯孔用 纸质基板印刷电路板两面线路的导通，可直接借由印刷方式将银胶(Silver Paste) 涂布于孔壁上，经由高温硬化，即成为导通体，不像一般FR-4板材的铜镀通 孔，需经由活化、化学铜、电镀铜、锡铅等繁杂手续。
b-1 基板材质
1) 尺寸安定性：
除要留意X、Y轴(纤维方向与横方向)外，更要注意Z轴(板材厚度方向)，因热胀冷缩及加热减量因素容易造成银胶导体的断裂。
2) 电气与吸水性： 许多绝缘体在吸湿状态下，降低了绝缘性，以致提供金属在电位差趋动力下 发生移行的现象，FR-4在尺寸安性、电气性与吸水性方面都比FR-1及XPC 佳，所以生产银贯孔印刷电路板时，要选用特制FR-1及XPC的纸质基板 .板材。
b.-2 导体材质
1) 导体材质 银及碳墨贯孔印刷电路的导电方式是利用银及石墨微粒镶嵌在聚合体内， 藉由微粒的接触来导电，而铜镀通孔印刷电路板，则是借由铜本身是连贯的 结晶体而产生非常顺畅的导电性。
2) 延展性：
铜镀通孔上的铜是一种连续性的结晶体，有非常良好的延展性，不会像银、 碳墨胶在热胀冷缩时，容易发生界面的分离而降低导电度。
3) 移行性：
银、铜都是金属材质，容易发性氧化、还原作用造成锈化及移行现象，因 电位差的不同，银比铜在电位差趋动力下容易发生银迁移(Silver Migration)。
c. 碳墨贯孔(Carbon Through Hole)用纸质基板.
碳墨胶油墨中的石墨不具有像银的移行特性，石墨所担当的角色仅仅是作简 单的讯号传递者，所以PCB业界对积层板除了碳墨胶与基材的密着性、翘 曲度外，并没有特别要求.石墨因有良好的耐磨性，所以Carbon Paste最早期 是被应用来取代Key Pad及金手指上的镀金，而后延伸到扮演跳线功能。 碳墨贯孔印刷电路板的负载电流通常设计的很低，所以业界大都采用XPC 等级，至于厚度方面，在考虑轻、薄、短、小与印刷贯孔性因素下，常通选 用0.8、1.0或1.2mm厚板材。
d. 室温冲孔用纸质基板 其特征是纸质基板表面温度约40℃以下，即可作Pitch为1.78mm的IC密 集孔的冲模，孔间不会发生裂痕，并且以减低冲模时纸质基板冷却所造成线 路精准度的偏差，该类纸质基板非常适用于细线路及大面积的印刷电路板。
e. 抗漏电压(Anti-Track)用纸质基板 人类的生活越趋精致，对物品的要求且也就越讲就短小轻薄，当印刷电路板 的线路设计越密集，线距也就越小，且在高功能性的要求下，电流负载变大 了，那幺线路间就容易因发生电弧破坏基材的绝缘性而造成漏电，纸质基板 业界为解决该类问题，有供应采用特殊背胶的铜箔所制成的抗漏电压 用纸质基板
2.1.2 环氧树脂 Epoxy Resin
是目前印刷线路板业用途最广的底材。在液态时称为清漆或称凡立水（Varnish) 或称为 A-stage， 玻璃布在浸胶半干成胶片后再经高温软化液化而呈现粘着性而用于双面基板制作或多层板之压合用称 B-stage prepreg ,经此压合再硬化而无法回复之最终状态称为 C-stage。
2.1.2.1传统环氧树脂的组成及其性质
用于基板之环氧树脂之单体一向都是Bisphenol A 及Epichlorohydrin 用 dicy 做为架桥剂所形成的聚合物。为了通过燃性试验(Flammability test), 将上述仍在液态的树脂再与Tetrabromo-Bisphenol A 反应而成为最熟知FR-4 传统环氧树脂。现将产品之主要成份列于后:
单体 –Bisphenol A, Epichlorohydrin
架桥剂(即硬化剂) -双氰 Dicyandiamide简称Dicy
速化剂 (Accelerator)–Benzyl-Dimethylamine ( BDMA ) 及 2- Methylimidazole ( 2-MI )
溶剂 –Ethylene glycol monomethyl ether( EGMME ) Dimethyl formamide (DMF) 及稀释剂 Acetone ,MEK。
填充剂(Additive) –碳酸钙、硅化物、 及氢氧化铝 或 化物等增加难燃效果。 填充剂可调整其Tg.
A. 单体及低分子量之树脂
典型的传统树脂一般称为双功能的环气树脂 ( Difunctional Epoxy Resin),见图3.2. 为了达到使用安全的目的，特于树脂的分子结构中加入溴原子，使产生部份碳溴之结合而呈现难燃的效果。也就是说当出现燃烧的条件或环境时，它要不容易被点燃，万一已点燃在燃烧环境消失后，能自己熄灭而不再继续延烧。见图3.3.此种难燃材炓在 NEMA 规范中称为 FR-4。(不含溴的树脂在 NEMA 规范中称为 G-10) 此种含溴环氧树脂的优点很多如介电常数很低，与铜箔的附着力很强，与玻璃纤维结合后之挠性强度很不错等。
B. 架桥剂(硬化剂)
环氧树脂的架桥剂一向都是Dicy,它是一种隐性的 (latent) 催化剂 , 在高温160℃之下才发挥其架桥作用，常温中很安定，故多层板 B-stage 的胶片才不致无法储存。 但 Dicy的缺点却也不少， 第一是吸水性 (Hygroscopicity)，第二个缺点是难溶性。溶不掉自然难以在液态树脂中发挥作用。早期的基板商并不了解下游电路板装配工业问题，那时的 dicy 磨的不是很细，其溶不掉的部份混在底材中，经长时间聚集的吸水后会发生针状的再结晶, 造成许多爆板的问题。当然现在的基板制造商都很清处它的严重性,因此已改善此点.
C. 速化剂
用以加速 epoxy 与 dicy 之间的架桥反应， 最常用的有两种即BDMA 及 2-MI。
D. Tg 玻璃态转化温度
高分子聚合物因温度之逐渐上升导致其物理性质渐起变化，由常温时之无定形或部份结晶之坚硬及脆性如玻璃一般的物质而转成为一种粘滞度非常高,柔软如橡皮一般的另一种状态。传统 FR4 之 Tg 约在115-120℃之间，已被使用多年，但近年来由于电子产品各种性能要求愈来愈高,所以对材料的特性也要求日益严苛，如抗湿性、抗化性、抗溶剂性、抗热性 ,尺寸安定性等都要求改进,以适应更广泛的用途, 而这些性质都与树脂的 Tg 有关, Tg 提高之后上述各种性质也都自然变好。例如 Tg 提高后, a.其耐热性增强， 使基板在 X 及 Y 方向的膨胀减少，使得板子在受热后铜线路与基材之间附着力不致减弱太多，使线路有较好的附着力。 b.在 Z 方向的膨胀减小后，使得通孔之孔壁受热后不易被底材所拉断。c. Tg 增高后，其树脂中架桥之密度必定提高很多使其有更好的抗水性及防溶剂性，使板子受热后不易发生白点或织纹显露，而有更好的强度及介电性.至于尺寸的安定性,由于自动插装或表面装配之严格要求就更为重要了。因而近年来如何提高环氧树脂之 Tg 是基板材所追求的要务。
再多的也写不下了，这是我在帖吧发的资料：https://www.szdluv.com class=”ikqb_img” src=”https://www.szdluv.com esrc=”https://www.szdluv.com />
