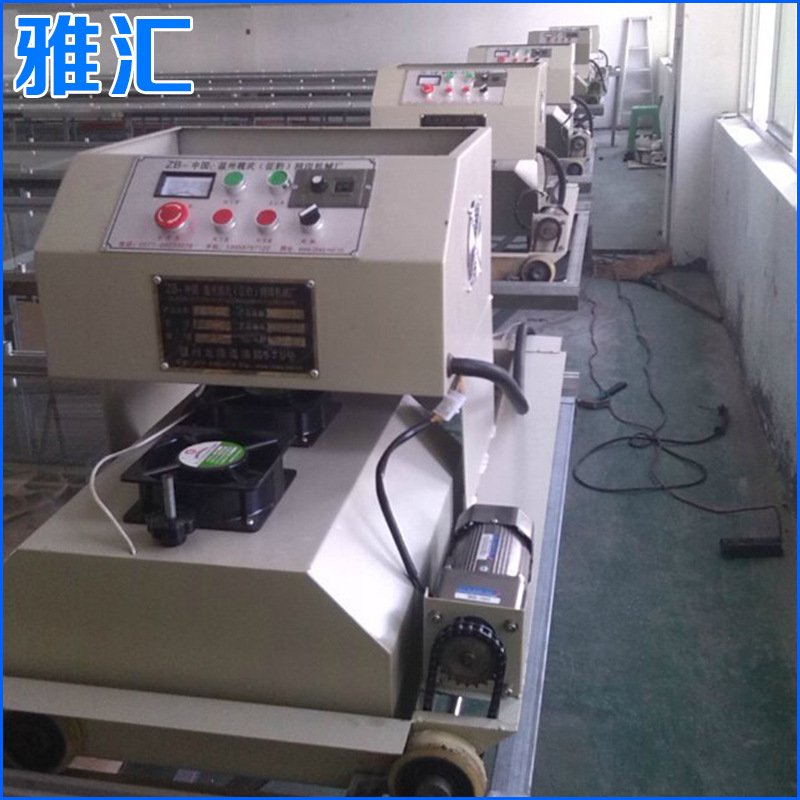

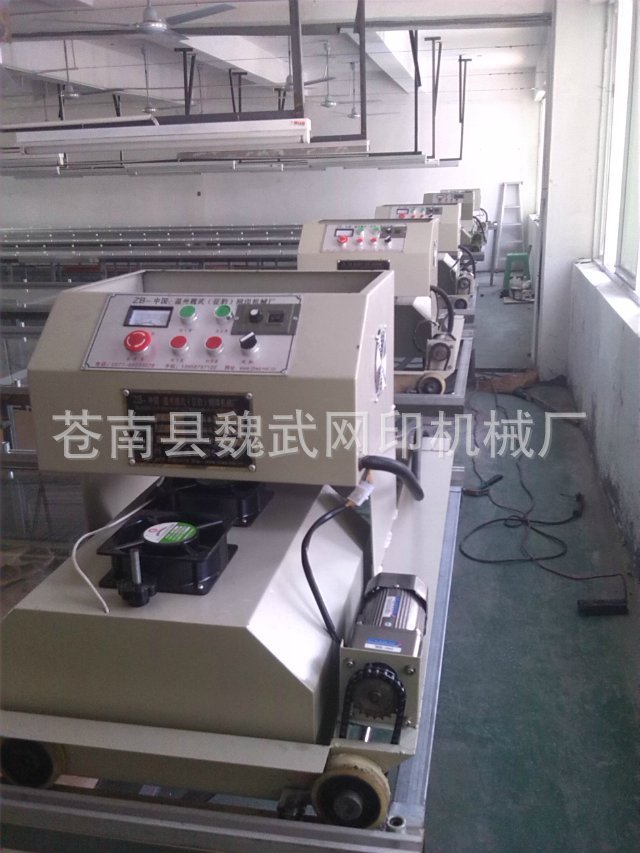

强力推荐XB自动行走跑台UV烘干机紫外线固化烘干机

………………………………………………………………………………………………………………

适用范围

    本机可以加工各种产品的VU工艺,主要以金银卡纸上加工冰花以及雪花为主,适用于UV感光性涂料,油墨,粘着剂的涂装,印刷于各种材料表面的涂装在瞬间硬化干燥,用于印刷方面;平板印刷,网板印刷,自粘商标,金属名牌,软硬PC,PVCABS,PS,扣板,玻璃,电子元件,单面电路板光敏阻焊剂等,涂装方面;木材边面光亮涂装,纸张,塑料地砖,PU合成皮上光等.

二,本机特点

 1.光源系统:本设备(普通型)采用可以辐射强烈长波紫外线的高压汞灯,UV能量高且稳定;采用高强度,宽幅面紫外线灯,其强度是普通灯的2-3倍,但电能损耗相同.可用于各种感光性材料的干燥硬化,其硬化速度极快,干燥后能使印件表面达到高硬度高光泽耐溶剂的效果.

 2.传送系统:传送采用铁氟龙进口网带,设有无级调速,运转平稳,且有传送网松紧调节和自动纠偏装置,使忘带更容易被调节.

 3.反射系统:本机采用进口镜面耐高温,聚光反射器,紫外光经反射后分布均匀,使固化平面形成3条光带，充分利用能量,固化质量好,效率高.

 4.冷却系统:采用横向隔热方式降温,低噪音离心式通风机直接吸热装置,可使机内温度不至过高,保护变压器及灯管.(或根据客户需要加装滤光装置)

 5.保护系统:为操作安全方便,设有自动控温系统,并且采用连锁控制,以防机内温度过高,对设备造成损坏.

 6.照射距离可以调节.(客户要求调节范围)

三.本机结构

   机体包括机身,机架两部分皆采用金属制作,机身机柜系铁板压制成,机架系巨型钢焊接,结构合理表面应用喷塑之工艺,美观高雅.

光固机规格及安装调试

一,规格

(1)总功率:380V50HZ45KW      (2)排风功率:3700W

(3)传动功率:220W              (4)输送网宽:800mm

(5)输送网速:0-30m/min         (6)输送网高度:780mm

(7)进料口高度:50mm           (8)进料口长度:1000mm

(9)出料口长度:500mm          (10)有效照射宽度:800mm

(11)灯管功率数量:高压汞灯8Kw/4支,长826mm

引皱灯:40W900mm:5支

(12)外型尺寸:5600x1020x1500mm

(13)机器总重量:约1500kg

二,安装于调试

 1,该机安装要求厂房通风,干燥无腐蚀性介质,水平放置,无需外界排风系统.

 2,传动网采用铁氟龙网制成,美观耐用,噪音小,当传动过松或过紧,影响正常工作时,可以调节进出料口被动辊两端的调节螺旋栓使之松紧适宜.

 3.安装高压汞灯

1)打开侧门.

2)操作者在装灯前应带上清洁的细沙手套,用脱脂棉泌上含量99﹪的工业酒精,擦净高压汞灯表面和反向器内表面.

3)松开灯管卡紧装置,将灯管两端带防护套处插入夹紧机构的圆弧中,轻轻挤紧,然后手握中部,慢慢转动汞灯,使汞灯中部的抽气尾向上,将灯管引线接在与其对应的两接线柱上.

4)调整好灯罩高度后关好侧门.

4.选择于安装引风机:该机如安装在无公用通风系统厂房时,须安装引风机,以排出厂房气味,本机排风量为2800㎡/h。（注：排风管道长度应不超过5米，以减少风阻对设备的影响.）

5.本机外接电源为380V,50HZ,三相四线制,必须牢固接在本机配电盘的1,2,3,0位置上,用户如外接过流保护装置,其额定工作电流不应低于本机配电盘上所装断路器的额定工作电流.对于本机外接过流保护不应低于80A,电源线不能低于10平方.(注:1.2.3为三相火线,0为零线.)本机必须可靠接地,地线端子位于配盘处否则伤及人身安全!

6,在给机送电前,必须检查(可能在运输过程中造成的)个电器元件是否有松动,脱落,甚至短接情况,发现问题及时纠正恢复.

在确定安装准确无误后,请您按以下顺序操作本机:

1,外接电源为380V三相四线,并接连牢固无误后,合上电源闸刀开关送电,相序指示应点亮,以确保风机运转方向正确,如不点亮,将输入电源任意两相对调即可.

   2,在确定面板上所有开关都处于放松状态,(即断开)并且调速旋于0端后,逆时针方向按下总电源控制按钮(1)电源指示灯亮.

   3.变频调速器控制所需速度(根据客户要求设定附说明书).

   4.温控表显示当前温度(本汲温控系统只是作为风机开关,是控制灯管预热时间的参考值.)当所显温度达到或超出所设定温度后风机自动开启,此时风机必须正转,向外排风,如反转断电后将电源输入1.2.3任意两相对调,确定正转后开始工作.

   (注:用户需参考温控表说明书设定所需温度,其内部参数出厂前已调好,请勿随意改动.)

   5.按下灯开关,灯管开始工作.(请按下效率开关后在启动灯管,能全功率启动灯管,待灯管电流降至正常工作电流后再任意调整功率.)

  (注:开灯顺序一灯打开,待电流降至正常工作电流后在开启另一支灯以次类推,)

半功率时工作电流为:灯I:5.6A,灯II:5.5A,灯III:5.5A

全功率时工作电流为:灯I:7.6A,灯II:7.5A,灯III:7.5A

  6.计时器所计为灯管的使用时间(内部参数出厂时已设定好,请勿改动),当达到内部设定时间后,灯管自动熄灭,提示您灯管安全照度寿命已达到,当更换新管后只需按下(复位键)八秒钟,计时器就自动复位重新开始计时.

  7.根据客户需要开启红外线(IR)按钮，引皱灯(MK)按钮

  8.当灯管达到正常工作电流,温度达到设定温度后,可对物件进行固化.(注:物件固化过程中,用户可根据固化情况设定所需温度;速度;调节灯罩高低;选择所开灯管数量,以达到工作效率高,固化效果好的最佳工作状态.)

  9.停机时应先关灯,待温度降至室温后在停转动,然后关闭总电源按钮(0).

操作本机时应注意:

1) 开机前,应盖好侧盖及电柜门.

2) 开机后,不允许停止内外引风,不允许关闭机内风机开关.

3) 在机器运行时,由于偶然原因导致机器电源断开,排风机停排风后,应立即排除故障再重新启动风机,以免过热损坏网带和灯.

4) 接地线是否接地良好.

5) 风机不正常时,切勿使用,以免烧毁灯装置.

6) 在拆换紫外灯时,不要用手触摸灯管,以防在紫外灯上造成黑斑,影响发光效率,必须佩带干净手套进行安装.

7) 关闭紫外灯管后马上重新启动,紫外灯不亮是正常现象,待紫外灯冷却后方可重新点亮.

8) 为防止紫外灯过早老化,也可根据时间转变角度使用,关灯后不能马上切断总电源,须待机器自动关机后在切断总电源.

9) 当传动辊在转动过程中有轻微的跳动时,请及时将传动辊两端的紧密螺丝旋紧.

10) 当机器发生严重故障时,请及时通知厂家或经销商,切勿自行打开机.

TCGF玻纤网带使用及调整

1,使用:网带在运行时不得曲折网带,安装时不得强行拉扯,当网带连接好后,小心调整张力,以机器运转时能带动网即可,张力过大将使网产生跑偏,接头断裂,包边断裂等一系列损坏,新网要预热机器,当网带运行边软后,在仔细微调张力,以保持网带不跑偏,并能在有正常负载的情况下运转,然后老化运行2小时.调试关机时,必须先关闭热源,然后保持网带继续运行10分钟后关机.

2.调整:网带松与紧都易造成网跑偏起折,加速网带磨损,疲劳,增加电机负荷,在回程圈路中主动,被动轴前后位置不水平,则网带将张力小(松侧)的一边跑,网带跑偏后可通过调节松紧锣秆调节.(小幅度调节),网总是朝松侧跑偏.
