产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:YH-JLJ-LED01 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
是否进口:否 | 加工定制:是 |
总功率:20kw | 产地:河北保定 |
重量:1000(Kg) | UV主峰波长:365nm |
功率密度:9999mj/cm2 | 用途:增加电缆的耐温性能 |
外形尺寸:1580*1580*1230 | |
产品标签:辐照交联机,紫外光交联机,led灯管寿命长,紫外光辐照交联,led紫外光交联机,紫外光辐照交联设备,led紫外光辐照交联机,款紫外光辐照交联设备,led款紫外光辐照交联机,led紫外光辐照交联设备,led紫外线光辐照交联设备,led款紫外线光辐照交联机 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | QQ咨询:260200500 |
新型高效节能LED紫外光辐照交联设备说明
一、设备主要用途
本设备用于生产紫外光辐照交联聚乙烯电缆、无卤低烟阻燃聚烯烃辐照交联电线。
二、设备主要技术参数
1、供给电源:三相四线 电压:交流380V,单相电压:交流220V,50HZ
装机总容量:20kw ,实际耗电量15kwh
2、紫外光LED灯:4组 共14只 ,每只灯管灯珠数量252颗。
3、紫外光LED灯功率:1kw×14
4、排烟风机: 2.2kw 变频器控制 空载噪音≤72dB 1台
5、水冷机:7.5kw 10P 冷媒R22 电脑模块控制 空载噪音≤60dB 1台
6、风机转速范围:0-2900r/min
7、水冷机温度控制范围:18-22℃
8、紫外光LED温度控制范围:22-32℃
9、温度测量点:4个
10、电流监测点14个
11、LED紫外光灯管使用寿命:30000小时 以上
三、设备主要组成部件

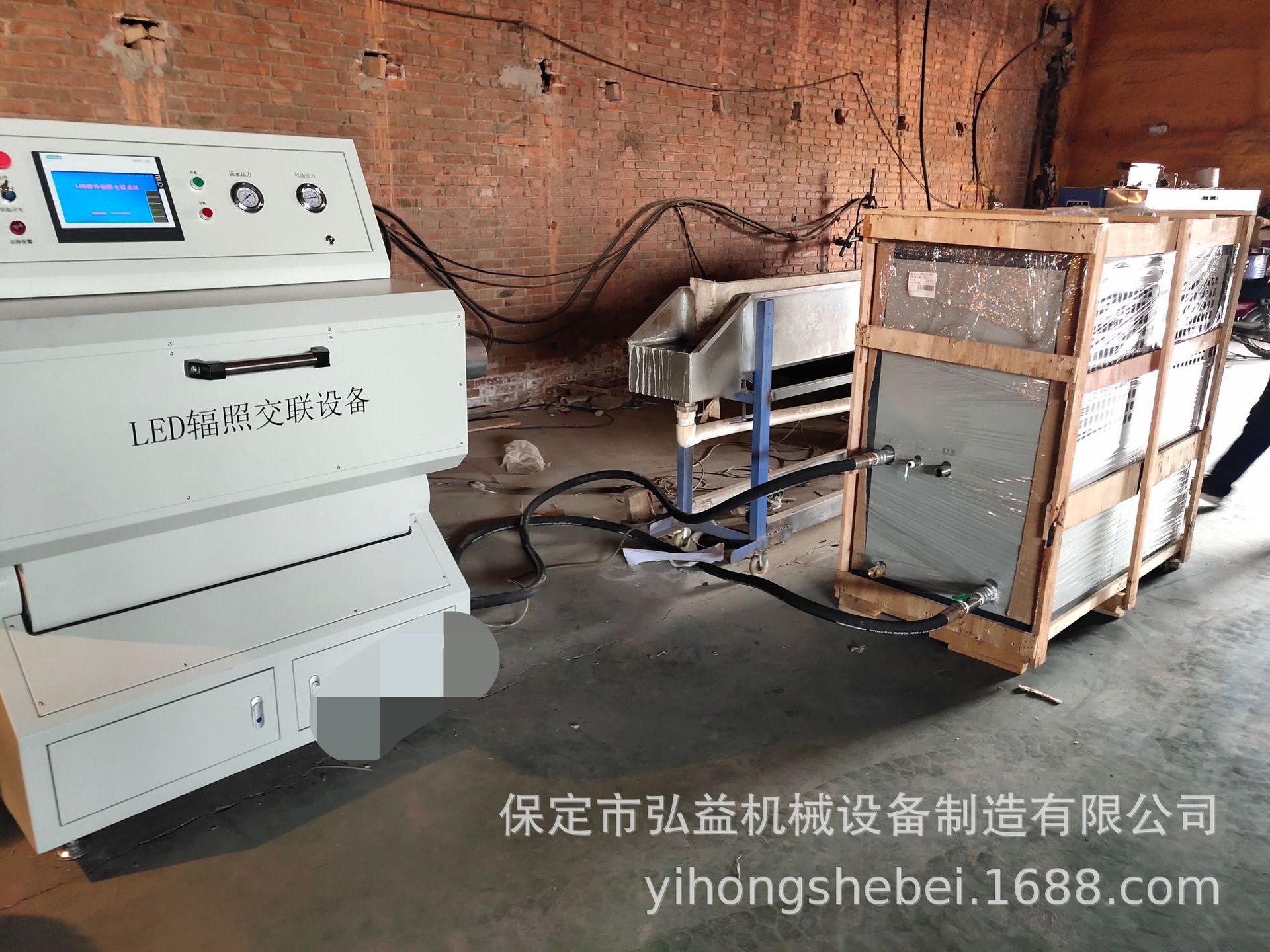

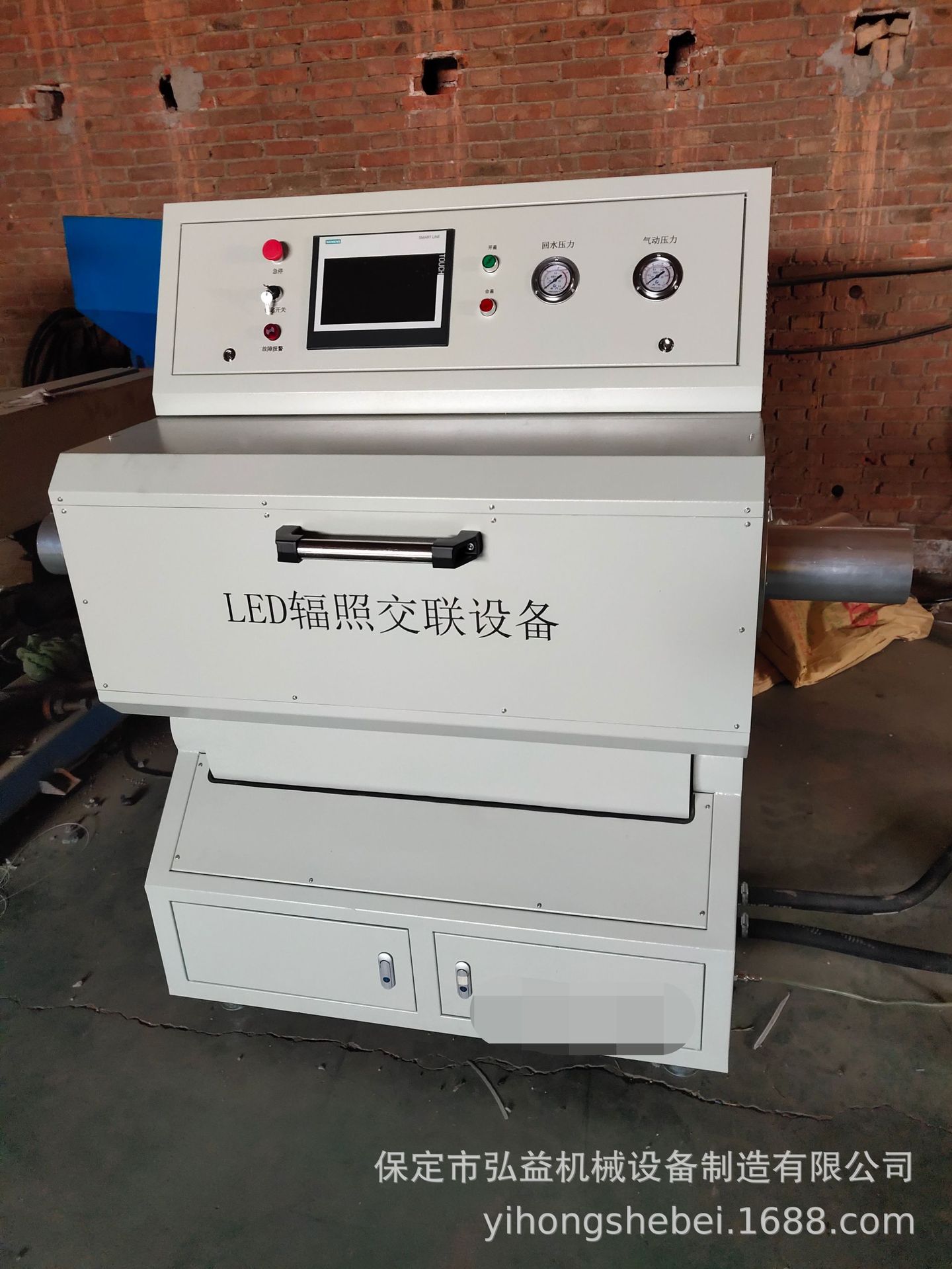

1、辐照主箱体
1.1 辐照主体箱材料:烤漆钢板,规格:45#,2.5mm厚,
1.2 辐照主箱体:14只LED紫外线照射灯源、水冷系统、温度及电流传感器组成。每3或4只灯源组成一组,成为一个单独的控制单元,各单元间的操作控制均相互独立。每个单元内的3组灯源互成90或120度夹角。
1.3 LED紫外光辐照灯源:1kW紫外光LED灯 14只,灯管背面配置铝合金散热型材。
1.4设备装有14个电流监控,监测灯管的工作状态。
1.5 每组灯管分别配置温度传感器。
2.排烟风机
2.1 风机:离心式通风机,电机功率:2.2kw,流量达到1688-3517m3/h,全压1300-792Pa,转速为2900r/min;
2.2 风机通过连接软管对应两端的排烟导管。

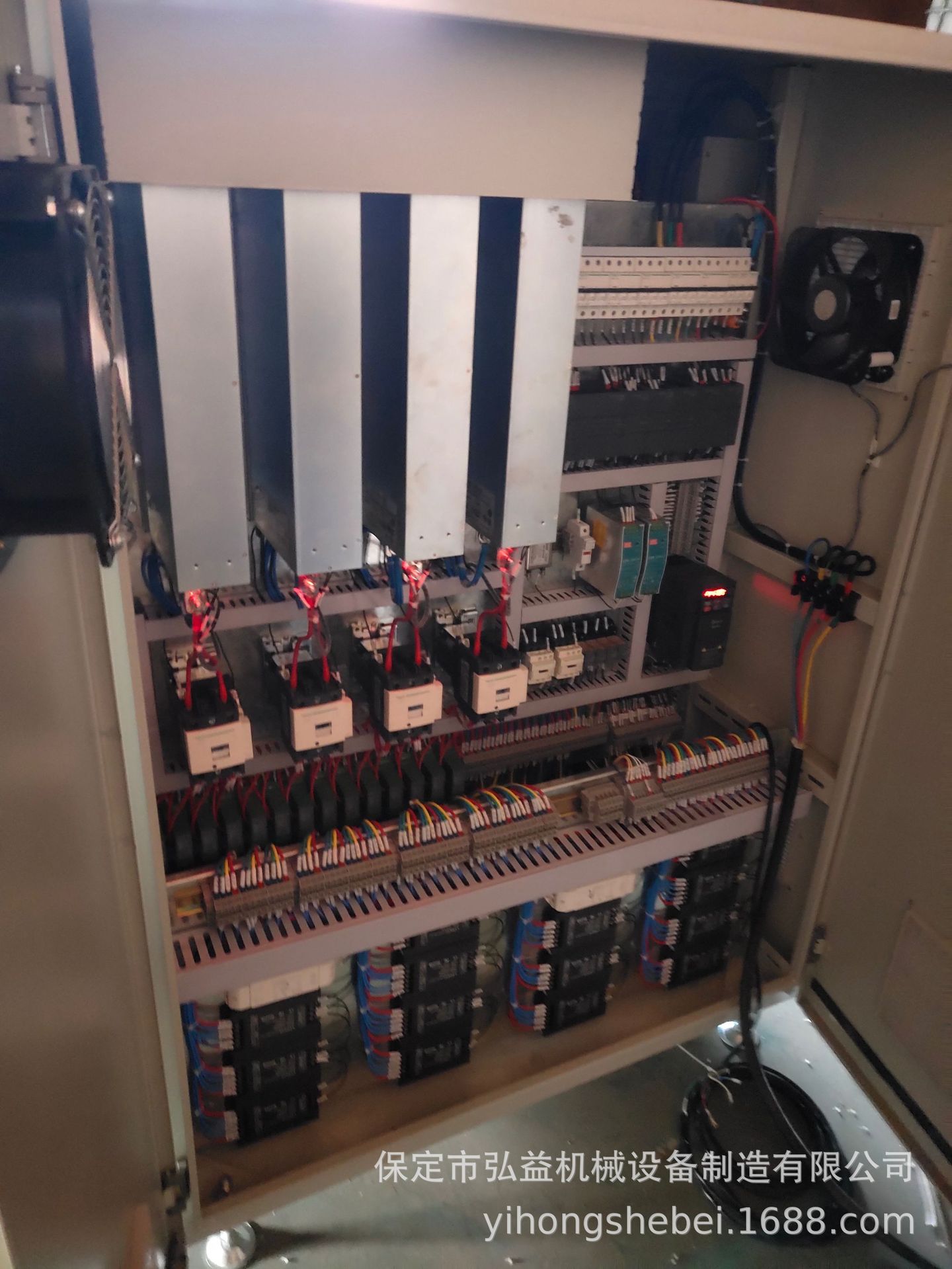

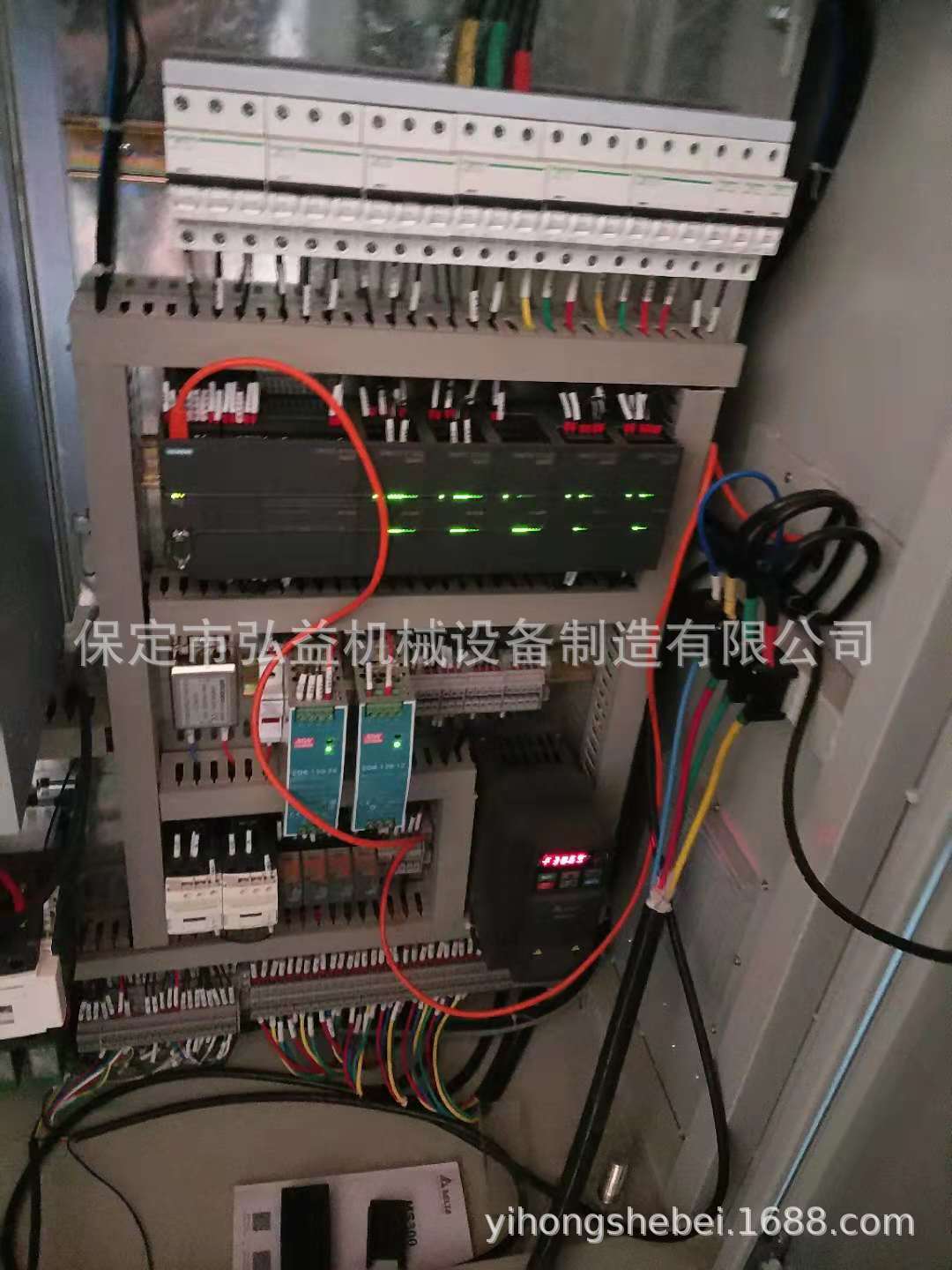

3、PLC控制系统
3.1电控箱:立式柜体,箱体厚度2.5mm、门板厚度2.5mm、安装板厚度2.0mm。
3.2 控制柜配风扇过滤器:4台。供电电压:AC220V,过滤效率:73%
过滤等级:G2,外型尺寸mm(H×W×D) 323× 323 ×141.5。
3.3 电源指示:当设备上电后触摸屏亮起,否则熄灭。
3.4 报警指示:当辐照灯源超过设定上限温度时,触摸屏相应的区域显示红色,超过极限温度后自动停机。
3.5 电流显示:电流表分别对应每个辐照灯管,用于灯管工作状态的监测。
3.6 温度显示及设定:温控系统分别显示每组灯管的工作温度,配合排烟风机能够自动稳定运行。
3.7灯管工作时间显示及修改:在触摸屏参数设定区的文本中显示,记录各个灯管的工作时间。

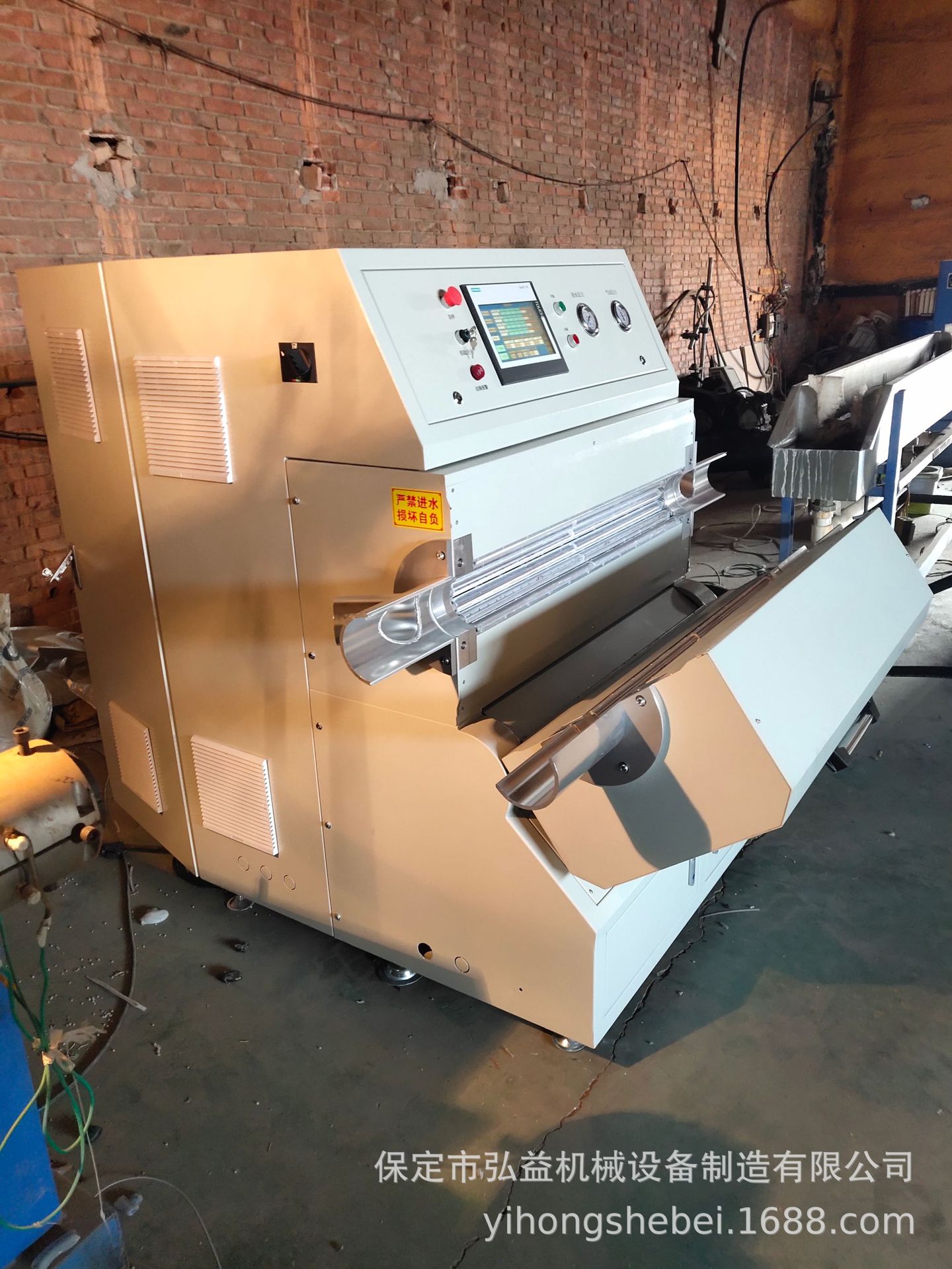

3.8辐照主箱体的打开与闭合:控制区的“开盖”“合盖”按钮分别对应辐照主箱体上盖的打开与闭合。当需要打开上盖时(此时设备必须处于非工作状态,以免造成伤害),按压“开盖”按钮,可将上盖升至最顶端并自动停止。按压“合盖”按钮直到上盖与下盖完全闭合而自动停止下降。
4、LED电源供电系统
4.1采用4块整流电子电源组成,分别为14只LED灯管供电。
4.2采用14块高效调功模块,分组调整LED灯管功率,10%-100%无级可调。
生产参数
紫外光交联聚乙烯绝缘电缆料成线生产速度及热延伸对照表
备注

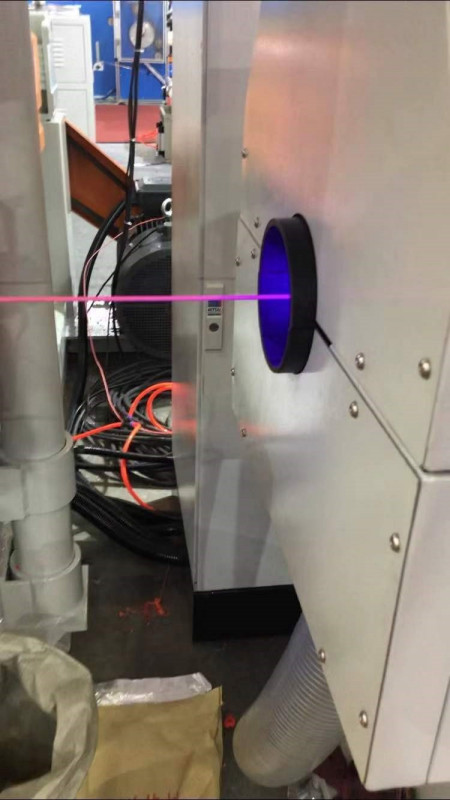

开机前须用专用清洗剂清洗灯管透镜,保持透光率,保证绝缘线芯在辐照机中心通过,张力应均匀,防止线芯抖动
六、设备信息化要求
序号
信息内容
设备ID
信息说明
1
唯一区分每台设备的编号,范围0001~9999
2
起机停机信号
1、设备运行和停止信息,一个字符;
3
生产速度信号
4
设备故障代码
触摸屏汉字及代号显示
5
三相电流、三相电压
三相电流、三相电压、电流单位A,范围:0~30;电压单位V,范围:0~420V。
6
接口类型
以太网接口
7
其它要求
可支持扩展功能,以根据实际设备情况,灵活增加其它需要采集监控的数据;
设备厂家需要指导我厂相关人员,对上述设备信息进行读取验证测试;
设备厂家需提供上述数据处理的源程序及注释。
配电柜厂家品牌配置
名称
产地
品牌
PLC
德国
西门子
触摸屏
德国
西门子
调功模块
日本
辐照箱体升降系统
进口气动元件
变频器
台湾
台达
低压电器开关
法国
施耐德
水冷机压缩机
日本
进口
LED灯管
韩国
进口
电流模块
德国
西门子
测温模块
德国
西门子
其余配件请注明生产厂家
请列出配件产地清单
七、其它要求:
1、设备色由甲方提供色卡
2、设备标识符合中国或国际通用安全标识规范。
3、该设备需加装防护,防止紫外光光源外泄。
4、如有轻微变动,恕不另行通知。
紫外光交联聚乙烯绝缘电缆料成线生产速度及热延伸对照表
导体截面(mm2) |
绝缘体标称厚度(mm) |
生产速度(m/min) |
热延伸(%) |
1.5~16 |
0.7 |
40~100 |
40~110 |
25~35 |
0.9 |
35~80 |
40~110 |
50 |
1.0 |
30~60 |
40~110 |
70~95 |
1.1 |
25~50 |
40~110 |
120 |
1.2 |
20~45 |
40~110 |
150 |
1.4 |
20~40 |
40~110 |
185 |
1.6 |
15~30 |
40~110 |
…
