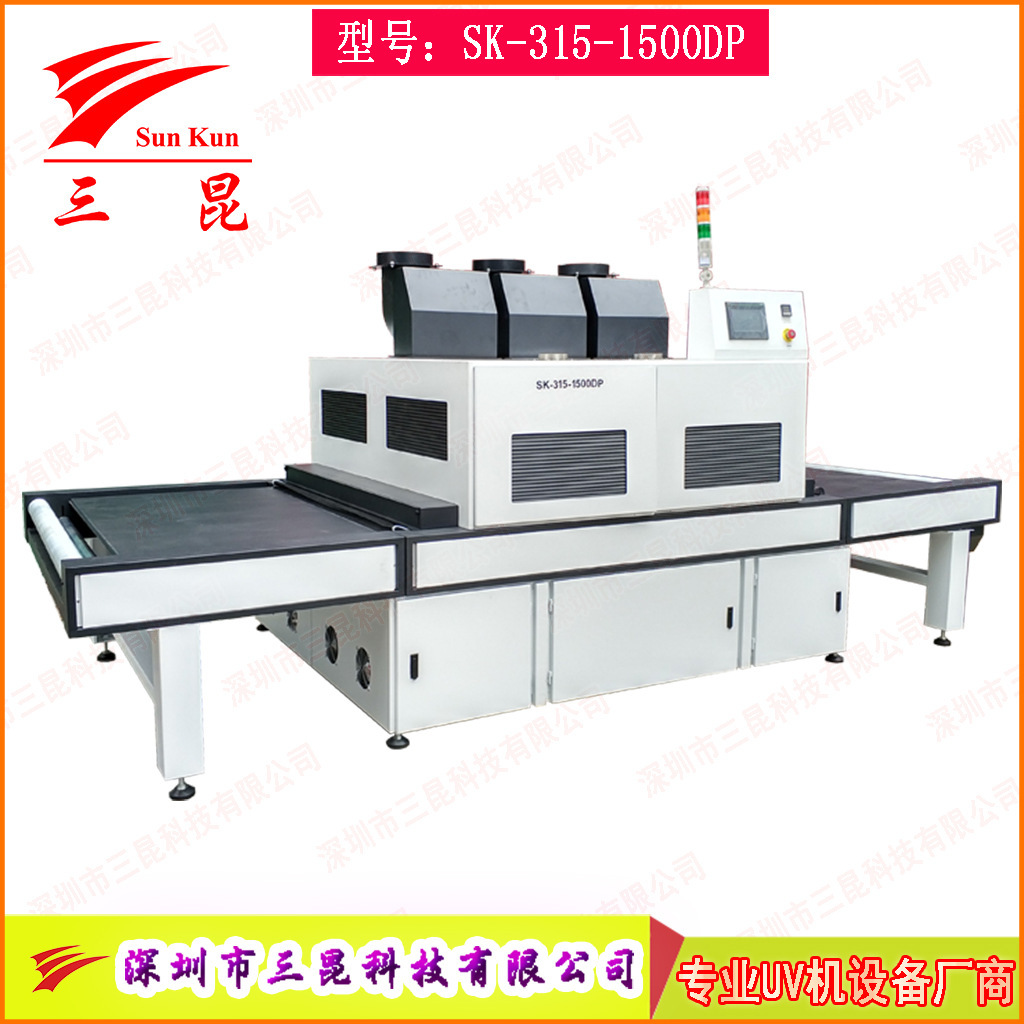

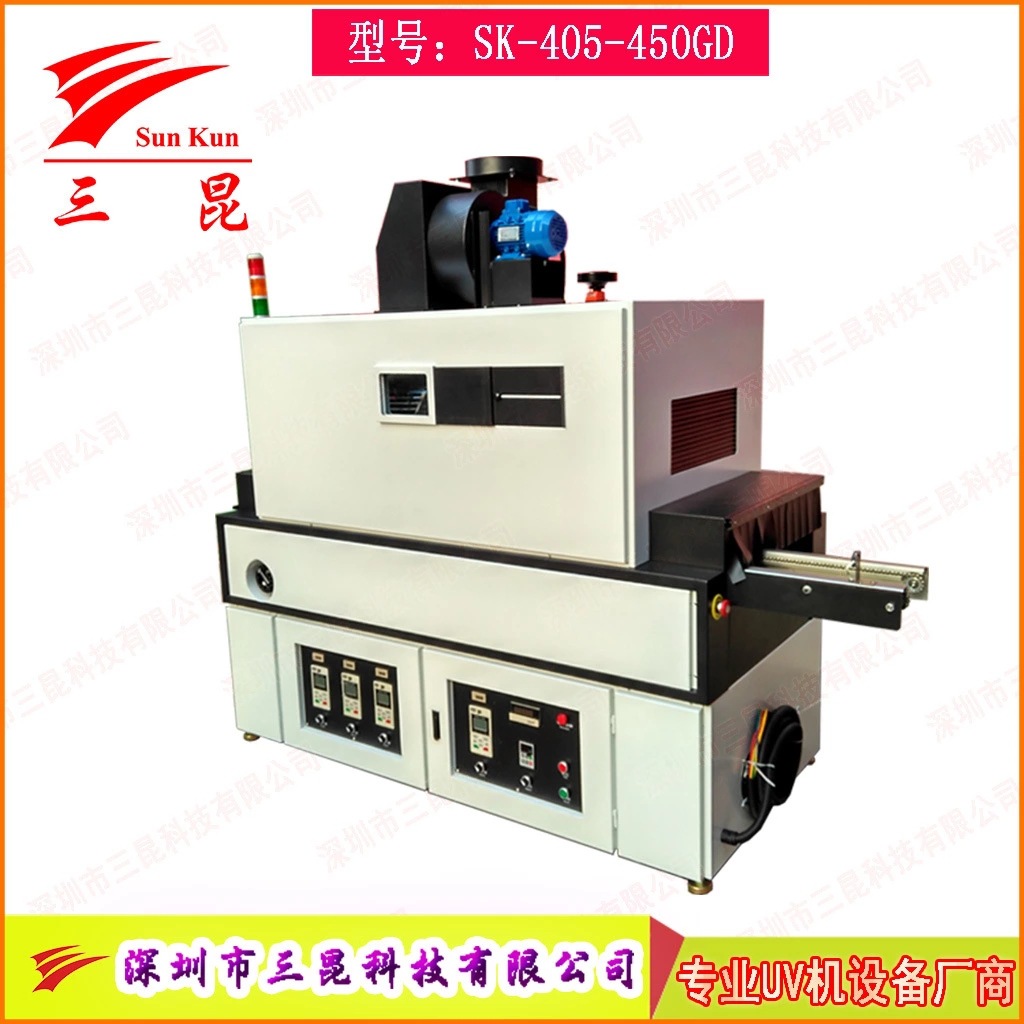

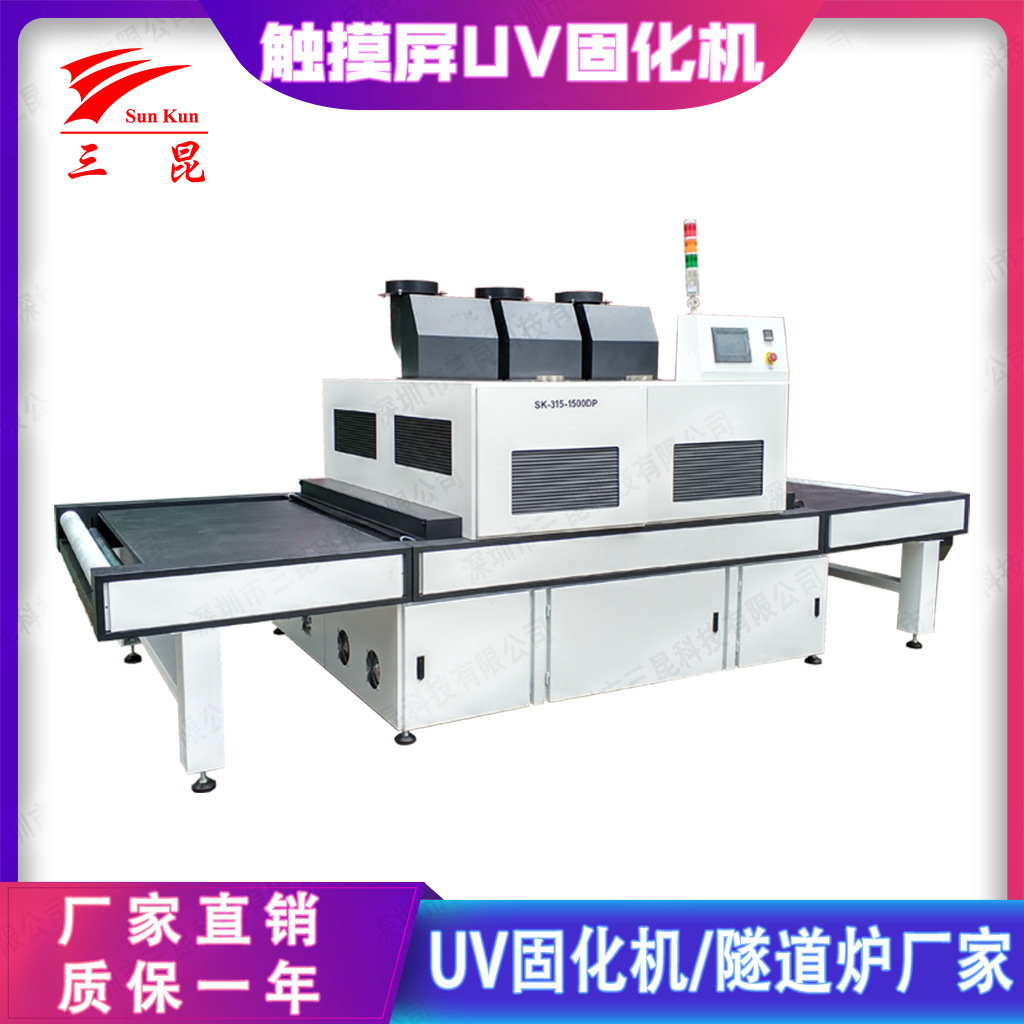

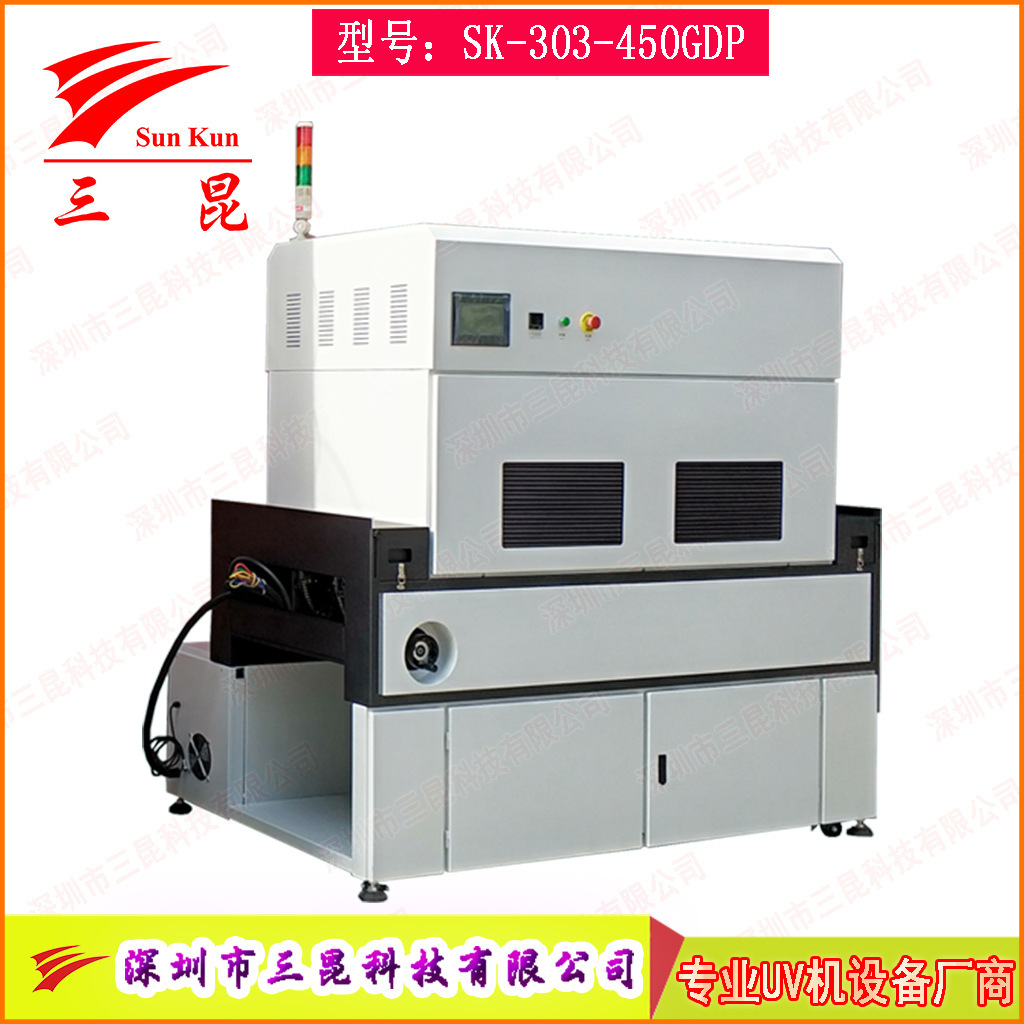

线路板行业LED UV机，用于线路板线路油墨、组焊油墨、文字油墨的UV固化，输送宽度700mm、1000mm；
产品特点：
低温固化，应用于温度要求较低产品UV固化，省电节能（相对于传统UV光源可节省70-80%用电量），无需预热，即开即用，无臭氧产生、噪音小，灯管使用寿命高于传统的10-20倍。
1.省电：比传统UV灯省电70%-80%。
2.低温：冷光源，温升非常低，所有材料都可以完美固化，对薄片材料不会产生变形，不需要2次干燥，节省工时，提高良品率；
3.高效：光强度高，固化速度快，油墨不粘板，压光效果比汞灯好；
4.实用：行业标准化设备，安装方便快捷；电源随开随关，无需预热；操作简单，工作效率高；
5.环保：uvled是长波，单一波长，不会产生气体，对人体无害，工作环境干净整洁，符合国家倡导的节能环保政策，再也不用担心过环评了；
6.售后：整机保修一年，UVLED光源寿命可达2W小时以上；
SHENZHEN SUNKUN TECHNOLOGY CO.,LTD
深圳市帝龙科技有限公司
联系人：黄朝阳 手机：0755-28995058
点击QQ与我联系:948206331
网址：www.szdluv.com
地址：深圳市龙岗区同乐常荣录50号B栋
最佳回答：
PCB线路板制作材料 ：(可自0755-289950580755-28995058e59b9ee7ad0755-28995058由搭配)
1 自干型感光抗蚀刻蓝油 100g
显影剂一包 20克
脱膜剂一包 20克
2 曝光底片 高透明喷墨/激光二合一打印胶片 A4
硫酸纸 A4
激光输出增黑剂 100ML/瓶
3 蚀刻剂 液体三6x铁 1L
4 阻焊油墨 UV光固阻焊绿色油 (净容量100g)
UV光固阻焊蓝色油 (净容量100g)
UV光固阻焊白色油 (净容量100g)
热固化阻焊绿色油(净容量70g)
5 文字油墨 白色文字油墨 (净容量100g)
6 钻孔工具 PCB 线路板钻头0.5/0.8/1.0 1支
7 贴膜工具 贴膜刮板(无气泡) 100mm
8 涂油工具 画笔
9 曝光设备 紫外线曝光灯(推荐使用)
10 防护手套 特厚耐酸碱腐蚀手套
11 显影辅助 显影软毛刷 1"
12 铜面粗化 进口精磨 1000#耐水砂纸
13 铜板切割 钩刀(覆铜板切割,赠1片刀片)
钢锯条 1条 (掌柜推荐)
钢锯架 1个
14 量度工具 直角钢尺 1把(可量300mm)
15 单面铜板 环氧玻纤 100mm*150mm
环氧玻纤 150mm*200mm
环氧玻纤 200mm*300mm
16 双面铜板 环氧玻纤 100mm*150mm
DIY制作PCB板必备基本材料与工具
1 覆铜板 100*150 mm 1
2 钩刀 1
3 钩刀片 10
4 不锈钢角尺 30CM 1
5 喷墨菲林片 A4 20
6 自干型感光抗蚀刻油墨100g 1
7 显影粉 20g 1
8 显影毛刷 1" 1
9 PCB腐蚀剂 500g 1
10 脱膜剂 20g 1
11 热固化阻焊绿油 70g 1
12 托盘 L 300mm* W220mm*H35mm 3
13 PCB蚀刻机 A4 1
14 1000#打磨砂纸 1
15 文字油墨 100g 1
16 曝光灯 8w 2
17 耐腐蚀手套 1
18 0.5/0.8/1.0MM钻头 10
19 感光板 丝印模板 1
20 刮刀 1
21 蝴蝶夹 1
以上几乎为PCB制造全套清单，希望能帮到你制作清单·
其他答案1：
那是room，拖动room，所有属于这个room的元件一起移动，你可以点单个原件拖，43，我只能这样回答你了
最佳回答：

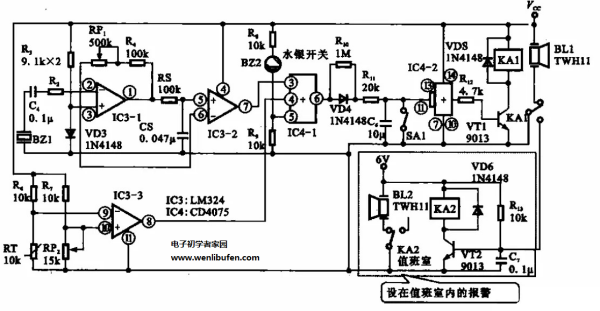

下图所示为一种保险柜防盗报警电路，该电路主要电压电传感器BZ1、倾斜传感器B22、温度传感器RT、电压比较器IC3及其他元器件构成的。
压电传感器BZ1接在电压比较器IC3-1的输入端，当受到振动时，会有电信号产生，电信号经IC3-1、IC3-2放大后再经或门电路IC4-1、IC4-2去驱动晶体管VT1。VT1导通会使继电器动作，继电器的触点接通报警蜂鸣器。
在保险锁上还设有倾斜传感器（水银开关），当有人搬动保险柜时，保险锁上的水银开关接通，[email protected]，进行报警。
第三个传感器是温度传感器，当保险柜受高热时，热敏电阻器RT的电阻值下降，IC3-3的⑧脚输出高电平加到或门电路IC4-1,使报警电路动作。
元件清单你就自己整理了。
最佳回答：
准备材料：Altium Designer软件、项目文件、原理图、PCB板。

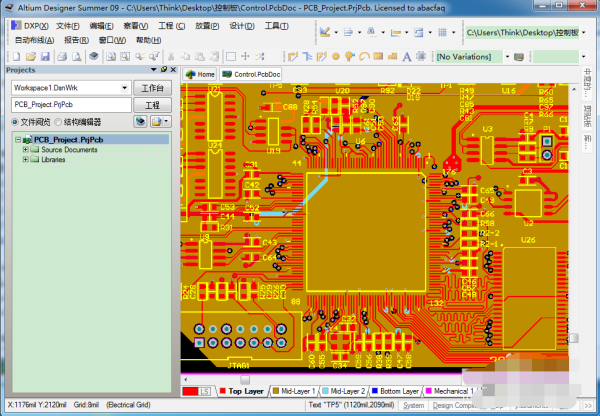

1、打开一个项目，如下图所示；

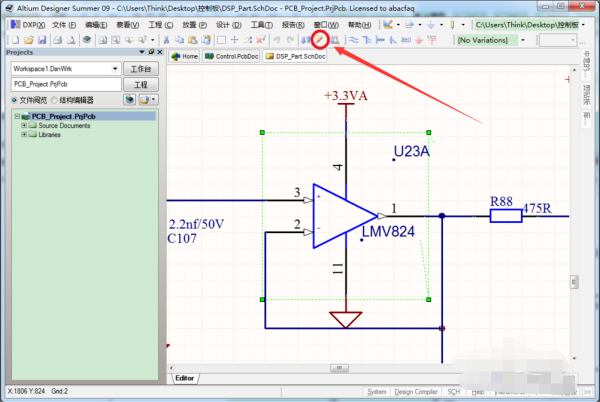

2、在原理图的工具栏中点击“对文件进行交叉探测”的按钮，如下图所示：

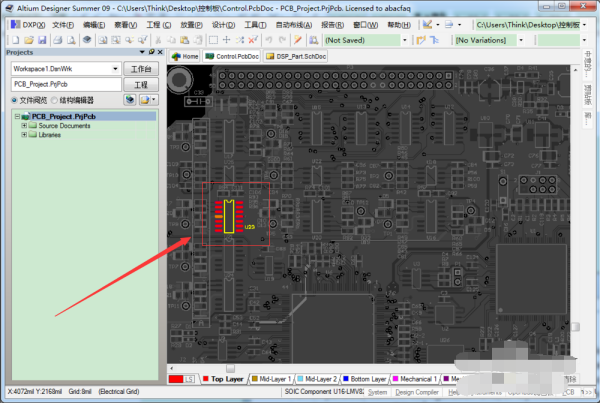

3、然后在SCH的原理图文件中点击相应元件（这儿是U23），这样，可以发现在PCB图中，相应元件在图中红框内显示出来了。
扩展资料：
Altium Designer主要功能：
1、原理图设计
2、印刷电路板设计
3、FPGA的开发
4、嵌入式开发
5、3D、PCB设计
6、封装库设计
其他答案1：
如果你知2113道元件的序号5261(designator),可以按下J,C,然后输入序号4102跳到元件1653所在位置,元件会出现在版屏幕中心.
如果是sch跟pcb在同一个权project下,你从原理图选定元件,然后右键元件,选part actions->select pcb components,就会跳到pcbdoc里把你要的那个元件选定.
其他答案2：
把原理图和PCB同时打开，方法是：
其他答案3：
和画原理图一样，直接在元件库查找。原理图和Pcb图的不同之处是：原理图放的是元器件，而Pcb图放的是元器件的封装
希望可以帮到你！
其他答案4：
M-C-输入想要的的器件。挪动器件
最佳回答：
如果只是想看看你使用的元件和封装就在pcb界面中design →make library即可生成你这个项目所有使用的元件。
另外可以再原理图中reports→bills of material→project或sheet（看你的用途）→勾选footprint和description→next→client spreadsheet（excel格式）或选择其他格式即可
其他答案1：
不得行，原理图里才能生成，SCH里才能 design—–make library这个是生成库文件的嘛
其他答案2：
Reports>>bills of material即可看到元件标号，封装等信息！
其他答案3：
design—–make library——-qq948206331
其他答案1：
封装图是无法生成清单的，只有SCH,PCB文件才行，
最佳回答：

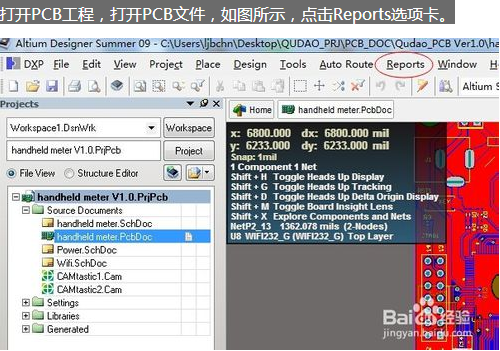

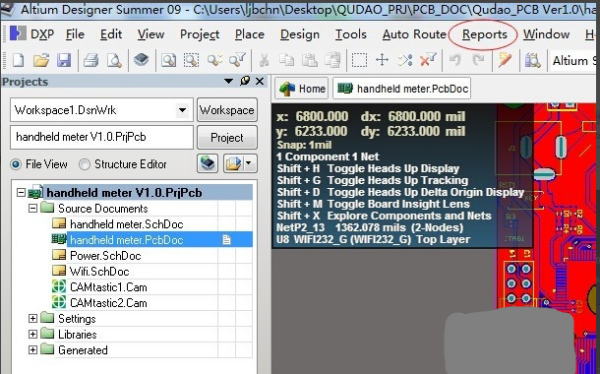

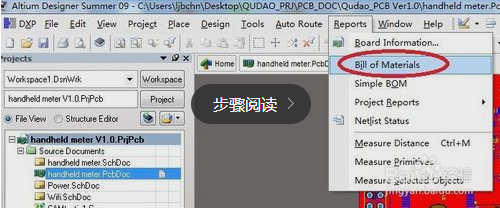

1、打开PCB工程，打开PCB文件，如图所示，点击Reports选项卡。

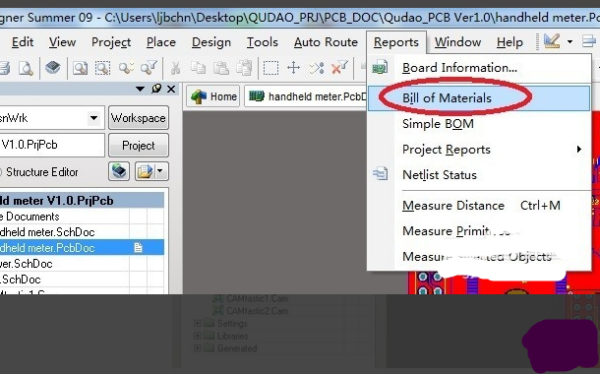

2、点击Bill of Materials。

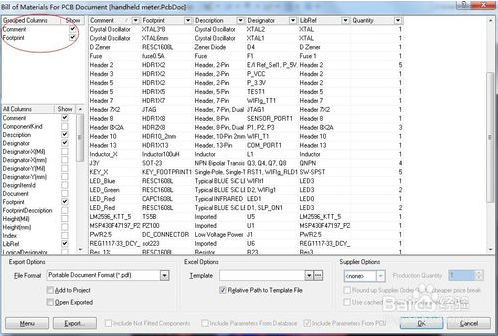

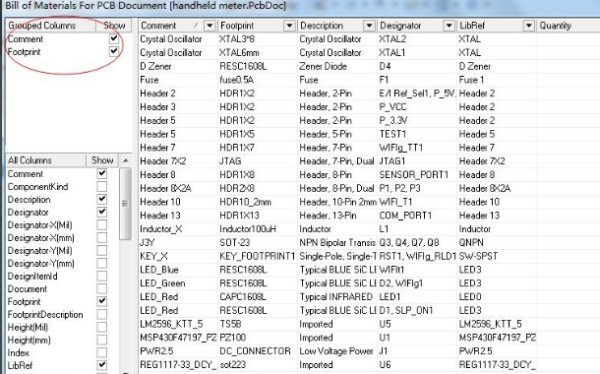

3、如图所示可以看到所有元件，通过拖动选择Group分组，即将属性相同的分在一起，比如Footprint放在Group中则将封装一样的分到一个类别里。

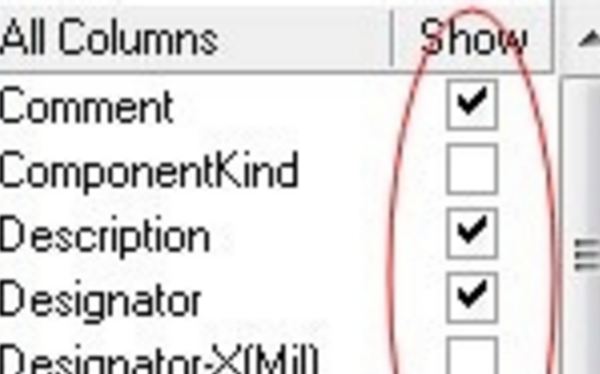

4、如图可以选择显示和不显示的属性。

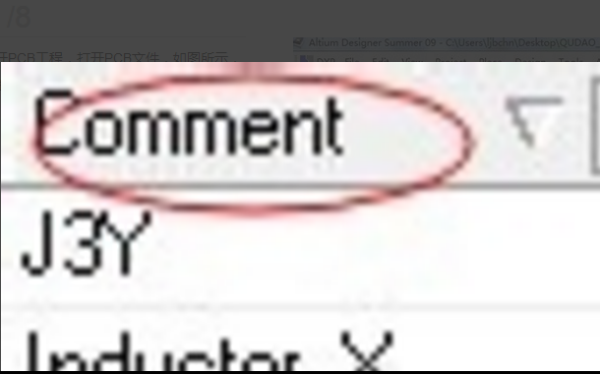

5、可以点击表头处的相应位置进行排序。

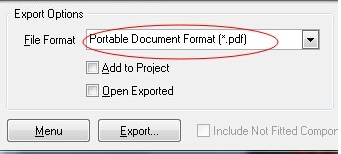

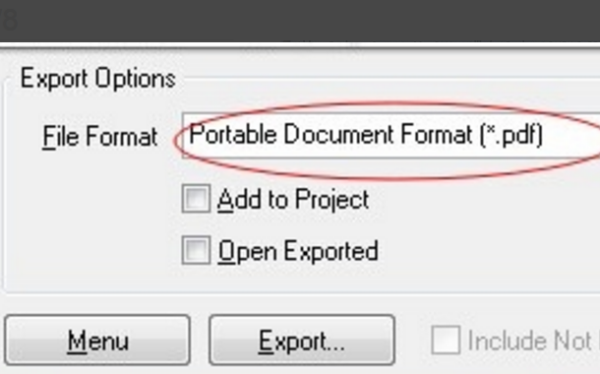

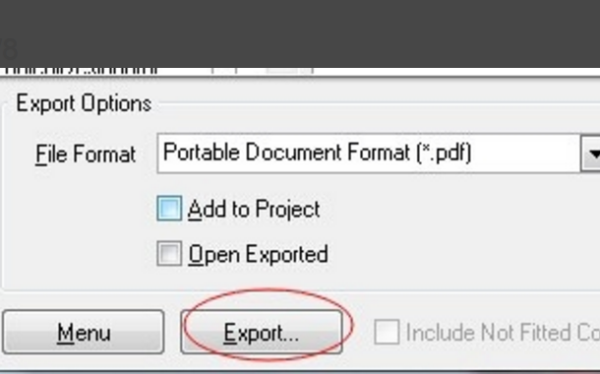

6、如图可以设置清单文件的格式，常用的有pdf和xls。

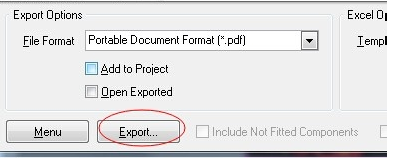

7、点击Export导出清单文件。

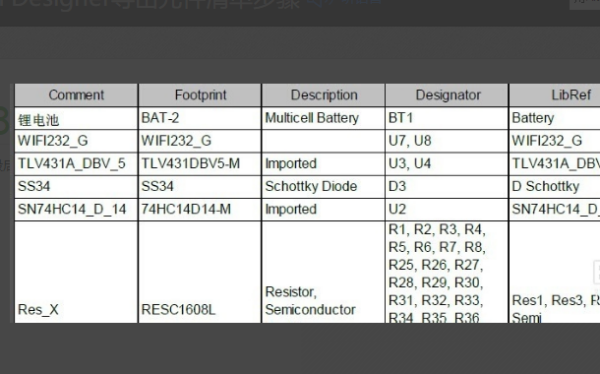

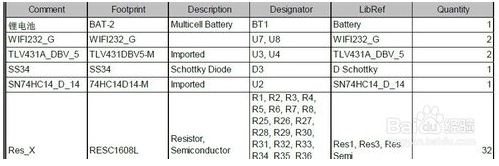

8、最后打开清单文件如图所示。
其他答案1：
一，打开baiPCB工程，打开PCB文件du，如图所示，点击zhiReports选项卡。dao
二，点击Bill of Materials。
三，如图所示可专以看到所有元件属，通过拖动选择Group分组，即将属性相同的分在一起，比如Footprint放在Group中则将封装一样的分到一个类别里。
四，如图可以选择显示和不显示的属性。
五，可以点击表头处的相应位置进行排序。
六，如图可以设置清单文件的格式，常用的有pdf和xls。
七，点击Export导出清单文件。
八，最后打开清单文件如图所示。
其他答案2：
在菜单 Report(报告）下拉点Bill of Materials可生成Excel格式的清单
最佳回答：
热转印自制线路2113板的方法：5261
热转印法是小批4102量快速制作印刷电路板的1653一种方法。它利专用了激属光打印机墨粉的防腐蚀特性，具有制板快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点，但由于涂阻焊剂和过孔金属化等工艺的限制，这种方法还不能方便的制作任意布线双面板，只能制作单面板和所谓的“准双面板”。
这种方法的实现，需要准备以下设备和原材料：一台电脑一台激光打印机，打印机的墨粉用廉价的兼容墨粉即可；热转印纸，也可以用不干胶纸的背面光面纸代替，不过要自己裁；金属壳电熨斗一把，用所谓的“热转印机（用塑封机改装的）”也可以，个人觉得效果不如电熨斗，而且很贵；敷铜电路板，有电木基材和玻纤环氧树脂基材的，后者的性能要好一些；腐蚀的容器和药品，容器用塑料盒即可，药品可以用盐酸和双氧水；钻孔用的钻机和钻头，钻头一般要用到0.8mm,0.6mm和1.0mm的；当然还有锯板，磨边等一系列机械工具。
其他答案1：
最好是用热转印法，简单方便。下面就来介绍一下热转印自制线路板的方法：
热转印法是小0755-289950580755-28995058e58685e5aeb0755-28995058批量快速制作印刷电路板的一种方法。它利用了激光打印机墨粉的防腐蚀特性，具有制板快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点，但由于涂阻焊剂和过孔金属化等工艺的限制，这种方法还不能方便的制作任意布线双面板，只能制作单面板和所谓的“准双面板”。
这种方法的实现，需要准备以下设备和原材料：一台电脑一台激光打印机，打印机的墨粉用廉价的兼容墨粉即可；热转印纸，也可以用不干胶纸的背面光面纸代替，不过要自己裁；金属壳电熨斗一把，用所谓的“热转印机（用塑封机改装的）”也可以，个人觉得效果不如电熨斗，而且很贵；敷铜电路板，有电木基材和玻纤环氧树脂基材的，后者的性能要好一些；腐蚀的容器和药品，容器用塑料盒即可，药品可以用盐酸和双氧水；钻孔用的钻机和钻头，钻头一般要用到0.8mm,0.6mm和1.0mm的；当然还有锯板，磨边等一系列机械工具。
由于热转印制版的特点，在布线时要注意以下方面：
1）线宽不小于15mil，线间距不小于10mil。为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。为布通线路，局部可以到20mil。15mil要谨慎使用。导线间距要大于10mil，焊盘间距最好大于15mil。
2）尽量布成单面板，无法布通时可以考虑跳接线。仍然无法布通时可以考虑使用双面板，但考虑到焊接时要焊两面的焊盘，并排双列或多列封装的元件在toplayer不要设置焊盘。布线时要合理布局，甚至可以考虑调换多单元器件（比如6非门）的单元顺序，以有利于布通。尽量使用手工布线，自动布线往往不能满足要求。
3）有0.8mm孔的焊盘要在70mil以上，推荐80mil。否则会由于打孔精度不高使焊盘损坏。
4）孔的直径可以全部设成10～15mil，不必是实际大小，以利于钻孔时钻头对准。
5） bottomlayer的字要翻转过来写，Toplayer的正着写。
器具清单 ：
一台电脑一台激光打印机（没有激打可以到外面去打）；
热转印纸
电熨斗一把
敷铜电路板
腐蚀的容器和药品
钻孔用的钻机和钻头
锯板砂纸等
这里有自制线路板非常详细的视频介绍，非常赞，不得已我都佩服！你一看便知：
https://www.szdluv.com
其他答案2：
制版机一套就可以了
包括热转印纸
过塑机
腐蚀箱
另外还要一台钻床，配好各种钻头
最佳回答：
我看了bai，这种资料肯定是你从网上或者du设zhi计方得到的资料，dao这种资料通常为了专保命，设计方不会提属供设计文件给你，只会提供文档给你，所以、原理图你只能看一看，实际的原理图参数、PCB、BOM元件清单你都是拿不到的，所以没人可以整理这个元件清单，除非他设计的。
最佳回答：
选报告–材料清单，后面的就有你决定按什么形式排列了
其他答案1：
打开PCB文件，选择 Edit—–Export to spread。
之后导出清单。用Excel 2003打开。新建 “空白工作簿”把清单内容复制到新工作簿中再进行编辑。
其他答案2：
我简单说一下，我想聪明的你就会明白了 Report|Bill of Material
希望我的回答会令你满意。
