| 产品规格及说明 | |
|---|---|

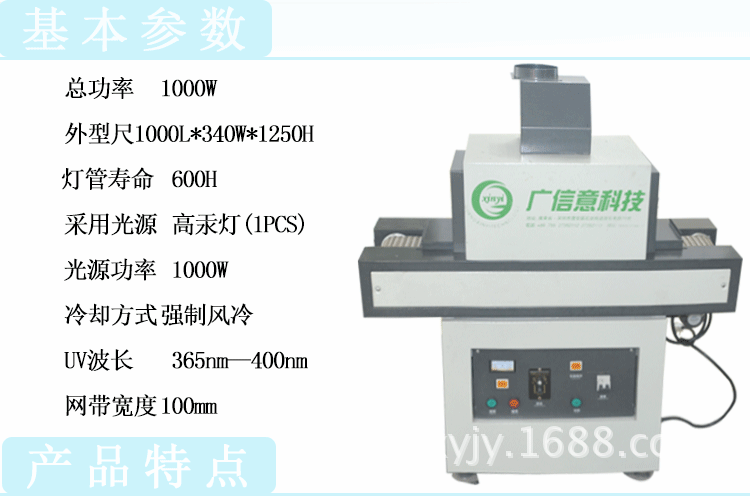

| 设备品牌：帝龙 | 设备型号：UL-804固化机 |
| 订购价格：电话/面议 | 交货日期：3~30/工作日 |
| 产地:广东 | 是否进口:否 |
| 加工定制:是 | 用途:UV固化 |
| 功率密度:100 | 总功率:1000W |
| 重量:100（Kg） | 规格:2000W（预付定金） |
| 是否跨境出口专供货源:否 | 外形尺寸:1000L*340W*1250H |
| UV主峰波长:365nm—400nm | |
| 产品标签：紫外线固化,线光源设备,烘干隧道炉,烘干固化设备,烘干uv隧道炉,紫外线光固机,隧道炉烘干炉,隧道炉烘干线,定制uv固化炉,紫外线烘干线,uv光固化设备,uv烘干厂家直销,uv固化机光固机,线隧道炉烘干线,uv固化机uv光固机,厂家直销uv固化机,厂家直销uv光固化机,uv固化机紫外线uv光固机,厂家直销uv固化机uv光固机 | |
| 咨询热线：13715339029 | 售后服务：13715339029 |
| 技术咨询：13715339029 |  QQ咨询：260200500 |

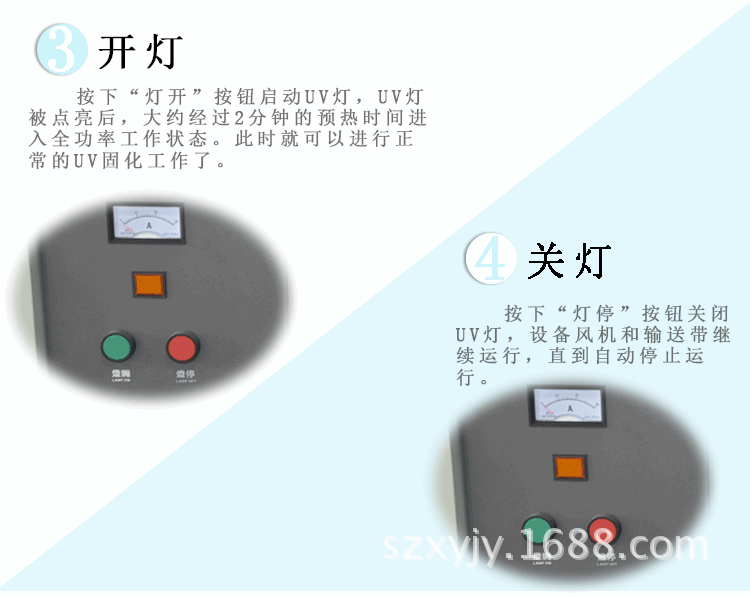

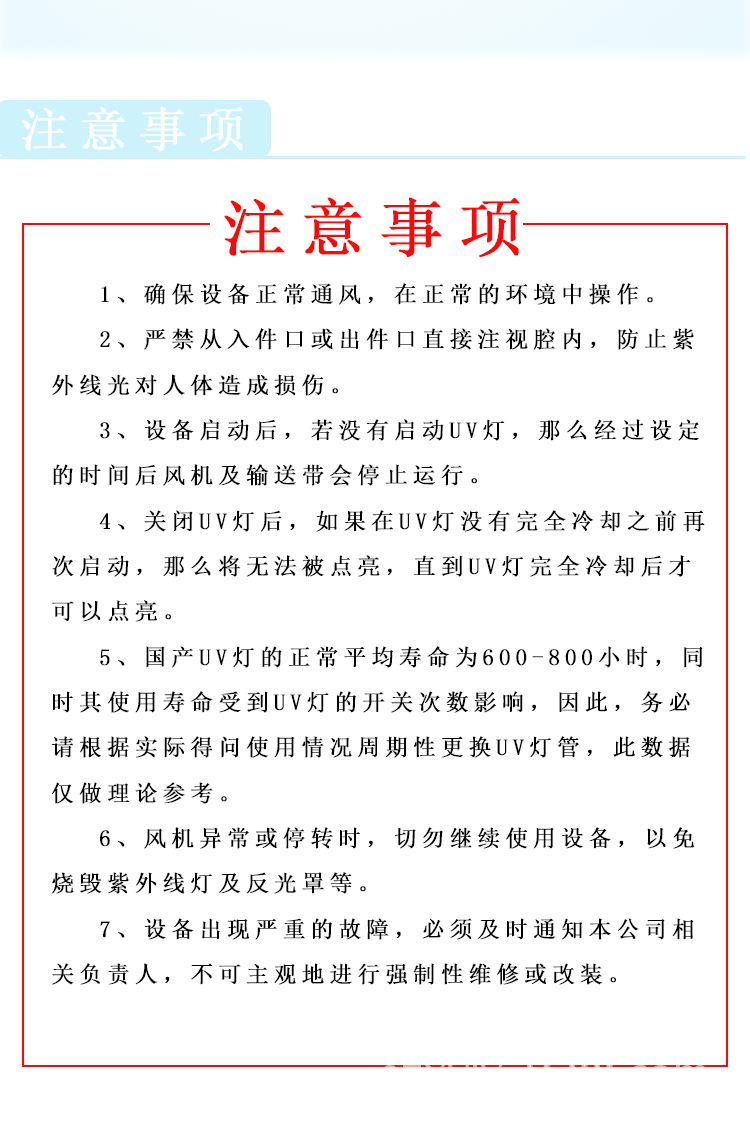

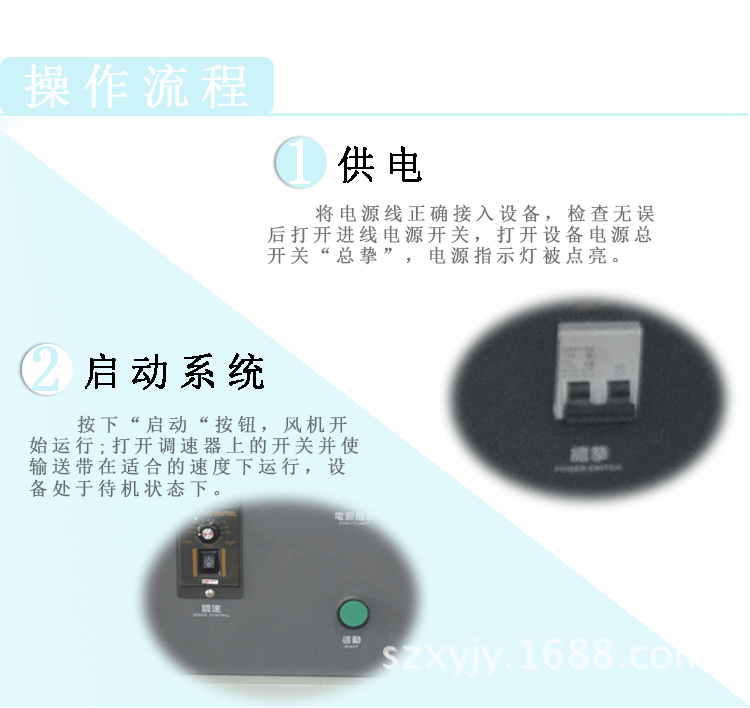

最佳回答：
紫外光固化2113(UV固化）是辐射5261固化的一类，辐射固化是利用电磁4102辐射，如紫外线（UV）或1653电子束（EB）照射涂层，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。UV光固化体系分为自由基体系和阳离子体系，两者固化机理成分都有所不同。自由基体系是由光引发剂受UV照射激发产生自由基，引发单体和预聚物聚合交联；阳离子体系是由阳离子光引发剂受辐射产生强质子酸，催化加成聚合，使树脂固化.UV自由基固化经过以下步骤:
（1）自由基光引发剂受到UV照射后，激发分解产生自由基:
（2）链引发:引发剂产生的自由基引发树脂和单体分子的不饱和双键产生新的自由基。
（3）链增长:由树脂和单体产生的自由基可以继续引发树脂和单体分子中的不饱和双键产生自由基，进行自由基连锁反应。
（4）链终止:化学反应中，由于自由基含有未偶化电子，非常活泼，极易倾向于基他自由基偶合或发生酸化作用，使链反应终止。
上述反应结果，生成高分子化合物，使胶液转变为固体。 满意就给我加分。
最佳回答：
你说的是环氧树脂吗？UV光固化树脂种类太多，但是一般都不是危险品，但是合成UV涂料的其他原料是危险品，比如环氧氯丙烷、苯酐等等。如果你说的是成品涂料，那就不是危险品
最佳回答：
UV光固化树脂2113的用途：
适应于水晶相框、贴机5261板、宝丽板、家具等平面4102式表面涂层。1653
知识点延伸：
UV光固化树脂为浅绿色透明液体，无需加固化剂和促进剂表面涂复，覆膜后用排气滚滚涂式施工后，放入UV紫外线灯管下经紫外线光照射3-6分钟，即可完全固化。固化后硬度高，施工简单，经济实惠。未经紫外光照射的胶水可以重复使用。
其他答案1：
浅绿色2113透明液体,无需加固化剂和促进剂表5261面涂复,覆膜4102后用排气滚滚涂式施工后,放入1653UV紫外线灯管下经紫外线光照射3-6分钟即可完全固化.固化后硬度高,施工简单,经济实惠.未经紫外光照射的胶水可以重复使用。适应于水晶相框,贴机板,宝丽板,家具等平面式表面涂层。广州城首贸易提供
最佳回答：
UV涂料即紫2113外光固化涂料，紫外光固化涂料经紫外光照5261射后4102,首先光引发剂吸收紫外光辐1653射能量而被激活,其分子外层电子发生跳跃,在极短的时间内生成活性中心,然后活性中心与树脂中的不饱和基团作用,引发光固化树脂和活性稀释剂分子中的双键断开,发生连续聚合反应,从而相互交联成膜。化学动力学研究表明,紫外光促使UV涂料固化的机理属于自由基连锁聚合。首先是光引发阶段;其次是链增长反应阶段,这一阶段随着链增长的进行,体系会出现交联,固化成膜;最后链自由基会通过偶合或歧化而完成链终止。
最佳回答：
紫外线光固化胶水广泛2113用于：水晶5261、玻璃工艺品粘合、水晶无4102影胶、水晶与金属、电镀1653金属粘合。
使用方法
先将被粘物表面清洗干净、晾干。
滴少量胶液于被粘物，压紧表面，排出胶层内的气泡。
用波长为365nm的紫外线灯，在3cm灯距照射15~30秒或直接用阳光照射30分钟即可固化（随透光材料和灯具不同，固化时间约有差异）放置1小时后胶质的性能达到最佳。
低功率紫外线灯18W以上三分钟固化。
其他答案1：
紫外线uv胶水的使用2113方法：
1. 被粘接表面必须5261清洁、干燥、4102无杂质。
2. 被粘接工件必须有一面是透光的。
3. 将无影1653(UV)胶适量的涂于一个工件表面，然后将另一个工件合拢压紧，排尽气泡。
4. 用UV灯在工件透光的一面照射，使无影(UV)胶固化。
5. 如果是桥式固定，只需在工件表面涂胶，并用UV灯照射固化即可。
6. UV光照射时间：视UV光源的光强度及功率而定。
平面粘接：低强度UV光源（4～16mw/cm2）照射时间＞60秒；
点 粘 接：中高强度UV光源（30 mw/cm2以上）照射时间＞30秒。
7. UV光源与工件的距离会影响无影(UV)胶的固化深度和强度，如光源距工件较远，应适当延长照射时间。
8. 用于桥式固定，如胶层较厚，也应适当加长光照时间。
9. 胶层厚度会影响到无影(UV)胶的粘接质量（强度、外观、内应力），因此，涂胶后被粘接零件务必要压紧，被粘工件的表面一定要保证平整、光洁，如凹凸不平，会造成胶层厚薄不均，在同样强度UV光的照射下，也会因固化不均匀而出现粘接质量问题。
10.天佑系列无影(UV)胶相匹配的光源：UVA365nm
光源强度：冷光灯4～16mw/cm2
手持光源＞30 mw/cm2
东莞汉思化学很高兴为您解答
其他答案2：
固化时可以使用wkm-1a这种光功率的UV光源固化：
最佳回答：
紫外光固2113化油漆涂料（UV）其优点：
1：为为环5261保的油漆品种之一4102。
2：固含量极高1653。
3：硬度好，透明度高。
4：耐黄变性优良。
5：活化期，效率高，涂装成本低（正常是常规涂装成本的一半）是常规涂装效率的数十倍。
其缺点：
1：要有足够量的货源，才能满足其生产所需。连续化的生产才能体现其效率及成本的控制。
2：辊涂面漆表现出来的效果略差于PU面漆产品，
3：辊涂产品要求被涂件为平面。
常见的工艺：
1：UV底，UV面。
2:UV底，PU面（应用最广泛）。
最佳回答：
2113紫外光固化粉末涂装技术是由粉末5261涂装和紫外光固化二大技术综合而4102成的新技术。它的1653种种技术优势使它的应用范围超过了以往的热固性和热塑性粉末涂料。可以说是该领域中可产业化的新兴材料。
1 开发历史
从1990年初开始，欧洲报道了数项与紫外光固化粉末涂料有关的公开专利技术。到1995年其中的一
部分获得了批准，这类专利技术的显著特点是：
（1） 从涂料到涂层的无溶剂化，无VOC排放；
（2） 涂料的使用范围扩大，实现了热敏材料的粉末涂装；
（3） 涂料的固化时间缩短，能源节省。
促使这种环保型新技术最早实现商业化的公司是：
·UV光固化粉末涂料——瑞典赫伯茨公司（HERBERT），现为杜邦粉末涂料公司；
·UV光固化粉末涂料加工设备——瑞典TRIAB公司；
·UV光固化涂装及制品经营——英国的STILEXO公司。
紫外光固化粉末涂料技术应用最为成熟的是中密度纤维板（MDF）的表面涂装，这是比液体涂料更具优越性的环保型涂装技术。
1.1 各国UV固化粉末涂料的应用
英国STILEXO公司装备了TRIAB公司的UV—IR双重固化装置，并采用杜邦公司的粉末涂料涂装中密度纤维板。这种粉末喷涂的中密度纤维板主要用于家具、音响、办公用品等的制造。
1998年英国的Baldor电子公司完成了电动机光固化粉末涂料涂装生产线的调试工作，一年后投入正式生产，电动机内部的许多配线材料都是受热易变形的材料，采用紫外光固化粉末涂料是解决这一问题的有效途径。
1999年Voleo公司对汽车本身底漆二道浆和汽车散热器的涂装进行了技术改造，均改用UV固化粉末涂料进行涂装，取得了良好的效果。对于衬覆有橡胶材料的汽车散热器而言，采用UV固化粉末涂装是非常有利的，避免了橡胶材料的受热破坏。
1.2 应用领域的拓展
从理论上来讲UV固化粉末涂料的应用领域与UV固化液体涂料基本相同。从2000年的市场情况来看，塑料表面的UV固化粉末涂装很有前途。英国的Polyflor公司已用UV 固化粉末涂料涂装聚氯乙烯地板。这种粉末喷涂的聚氯乙烯地板具有以下使用性能：
·日光长期照射不褪色；
·地板洗涤剂用量减少40%；
·表面硬度显著提高。
2 UV固化粉末涂料的涂层特性
由紫外光照射引发交联反应形成的涂层具有以下的物理性能、化学性能和经济性能。
2.1 物理性能
·表面硬度提高（铅笔硬度可以达到4H）；
·耐磨强度提高（1㎏负荷下耐磨200次）；
·涂膜的抗张强度提高；
·气泡减少。
2.2 化学性能
·耐有机溶剂（在甲乙酮中不溶）；
·耐沾污。
2.3 经济性能
·涂装时粉末损失少；
·对环境影响小（无VOC释放）；
·涂膜固化能耗低；
·固化设备占地少；
·固化时间短；
·可进行三维立体涂装。
树脂成分主要有以下几种类型：
·丙烯酸或甲基丙烯酸体系；
·环氧树脂体系；
·聚酯或聚酯环氧混合型体系；
·聚氨酯体系；
·乙烯醚类体系。
今后期待着有机硅、有机氟等高性能聚合物体系的出现。
UV固化粉末涂料的光固化速度受颜料成分的影响很大，例如采用二氧化钛配制白色UV固化粉末时，
锐钛型和金红石型两种钛白由于紫外光吸收波长的不同会明显影响涂膜的固化过程。图1 是锐钛型和金红石型钛白粉的紫外光吸收谱图。
图1 锐钛型和金红石型钛白的紫外线吸收谱图
光引发剂和固化促进剂是UV固化粉末实现固化的重要保证，BAPO（双酰基氢氧化膦）、AHK（2—
羟基酮）是新近推出的光引发剂和固化促进剂，使用效果很好。图2 表明了AHK、BAPO 的紫外线吸收谱图及化学结构。
UV固化粉末涂料的加热熔融工艺（红外线照射）条件如下：
·流水线速度：0.5～2m/min;
·流水线长度：195cm;
·辐射强度：32kW/㎡;
·加热炉全长：2m。
典型的红外加热装置全长2m，配置有5根红外灯管，不同底材（如中密度纤维板、铁板等）所要求的
表面加热温度是不同的
UV固化粉末的紫外光固化工艺条件如下：
·固化炉全长：155cm;
·流水线速度 1～5m/min;
·功率： 80～160w/cm；
·紫外灯波长：320～420nm。
为了使紫外光能穿透60～100μm厚的涂层实现涂膜的完全固化，应采用能发射较长波长的紫外灯，这种灯制造时灯管中封入了镓和汞。脉冲式紫外光的辐射波长范围宽，辐射强度平均，而且透过率高。
5 UV固化粉末涂料的技术进展
传统的中压汞灯以及金属卤灯应用于粉末涂料的UV固化工艺存在着如下问题：
·对50～100μm厚涂层的光穿透性差；
·对高颜料填充的UV固化粉末涂料固化不足；
·黑色或高含量二氧化钛、黄色颜料的UV粉末涂料在短波紫外光范围内不能固化；
·对于三维立体涂装的底材而言，涂膜的UV光固化困难。
大型被涂工件在涂装UV粉末涂料时需采用大功率的固化装置，这在实际操作中难以实现。 新近开发的脉冲式紫外光固化技术是解决上述问题的有效手段，使用Xenon灯能使含有白色颜料的UV 粉末涂料在30s内完全固化，透明UV粉末涂料则在15s内完成固化过程，表6为新型脉冲式紫外光辐射装置的性能比较。
新型脉冲式紫外光辐射装置具有以下特点：
·辐射波长在300～1000nm范围，辐射强度分布平均，因此对光引发剂的选择范围宽；
·短波（在300nm附近）紫外光适宜于透明粉末涂料的固化；
·长波（在400nm附近）紫外光适宜于着色UV粉末涂料的固化；
脉冲式灯管的功率高达1×105 W，能在短时间内（100万分之2秒）实现规定的能量输出，因此辐射能可以穿透厚膜使之完全固化。图4～7是脉冲式UV灯与普通UV灯的辐射光谱图。
其他答案1：
1
最佳回答：
与PU、2113PE、NC等油漆以成膜物质命名方式不5261同，UV漆是以油漆的固化方4102式命名的。它是通过机器设备自动辊涂、1653淋涂到家具板面上，在紫外光（波长为320-390nm）的照射下促使引发剂分解，产生自由基，引发树酯反应，瞬间固化成膜。 UV漆另一解释紫外光固化涂料（ultraviolet curing coating）简称UV漆，与PU、PE、NC漆以成膜物质命名方式不同，UV漆是以油漆的固化方式命名的，它是一种在紫外线（ultraviolet，简称UV）的照射下能够在几秒钟内迅速固化成膜的涂料。 UV油漆有别于普通家具企业常用的PU漆、PE漆及NC漆，是真正绿色环保的油漆，不含任何挥发物质，使用UV油漆生产的产品绿色、健康、环保。
1 UV漆膜是立体状结构，硬度大，耐磨性好，透明度好，产品耐刮碰、耐摩擦，经得起时间的考验。
2 机械化设备克服了人工操作中的人为因素，使产品色差较小，质量稳定。
3 制作过程中，将板材中的有害物质分解，并通过紫外线光固化机烘干处理，产品更健康环保。
紫外光固化油漆是目前应用比较广泛的家具漆，主要特点有：经过强紫外线光固化处理，色泽稳定，历久常新，有效解决门板褪色及色差问题；门板镜面纯平效果较好，并且漆膜饱满无桔皮；是目前世界上比较环保健康的烤漆门板之一；门板硬度是其他烤漆门板的2倍，耐刮划，耐酸碱，不易变形。
最佳回答：
UV光固化就是紫外线固化的意思，光固化技术(UV)是通过一定波长的紫外光照射，使液态的环氧丙烯酸树脂高速聚合而成固态的一种光加工工艺，光固化反应本质上是光引发的聚合、交联反应。UV光油是依靠光油中的引发剂吸收紫外光，产生自由基，引发单体和低聚物反应并固化的。推荐：BETELY UV光油
其他答案1：
紫外光固化(UV固化）是辐射固化的一类，辐射固化是利用电磁辐射，如紫外线（UV）或电子束（EB）照射涂层，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。UV光固化体系分为自由基体系和阳离子体系，两者固化机理成分都有所不同。自由基体系是由光引发剂受UV照射激发产生自由基，引发单体和预聚物聚合交联；阳离子体系是由阳离子光引发剂受辐射产生强质子酸，催化加成聚合，使树脂固化.UV自由基固化经过以下步骤:
（1）自由基光引发剂受到UV照射后，激发分解产生自由基:
（2）链引发:引发剂产生的自由基引发树脂和单体分子的不饱和双键产生新的自由基。
（3）链增长:由树脂和单体产生的自由基可以继续引发树脂和单体分子中的不饱和双键产生自由基，进行自由基连锁反应。
（4）链终止:化学反应中，由于自由基含有未偶化电子，非常活泼，极易倾向于基他自由基偶合或发生酸化作用，使链反应终止。
上述反应结果，生成高分子化合物，使胶液转变为固体。 满意就给我加分。
其他答案2：
紫外2113光固化(UV固化）是辐射固化5261的一类，辐射固化是利用电磁辐射，如紫4102外线（1653UV）或电子束（EB）照射涂层，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。UV光固化体系分为自由基体系和阳离子体系，两者固化机理成分都有所不同。自由基体系是由光引发剂受UV照射激发产生自由基，引发单体和预聚物聚合交联；阳离子体系是由阳离子光引发剂受辐射产生强质子酸，催化加成聚合，使树脂固化.UV自由基固化经过以下步骤：
（1）自由基光引发剂受到UV照射后，激发分解产生自由基：
（2）链引发：引发剂产生的自由基引发树脂和单体分子的不饱和双键产生新的自由基。
（3）链增长：由树脂和单体产生的自由基可以继续引发树脂和单体分子中的不饱和双键产生自由基，进行自由基连锁反应。
（4）链终止：化学反应中，由于自由基含有未偶化电子，非常活泼，极易倾向于基他自由基偶合或发生酸化作用，使链反应终止。
上述反应结果，生成高分子化合物，使胶液转变为固体。 满意就给我加分。
其他答案3：
UV 是紫外线光固化技术 主要使用紫外线高温将氟碳装饰漆瞬间固化在基材表面
其他答案4：
我认识一家买UV涂料的，加我号，我和你说下，这里说不太方便，他是在北京的，不知道可以选用吗 您
Leave A Comment
