一、产品简介:
外线消毒技术是国际上90年代末兴起的最新一代消毒技术。它集光学、微生物学、电子、流体力学、空气动力学为一体,具有高效率、广谱性、低成本、长寿命、大水量和无二次污染的特点,是国际上公认的21世纪的主流消费技术。主要用来对熟食和水进行杀菌消毒。广泛应用在医院,食品,中草药,食品饮料加工及包装设备,保健品厂,医疗产品,食品厂,化妆品厂,奶品厂,酿酒厂,饮料厂,面包房和包装制品厂等。设备的工作原理是:紫外线杀菌波段主要介于
200~300nm之间,其中以253.7nm波长的杀菌能力最强。当水或空气中的各种细菌病毒经过紫外线(253.7nm波长)照射区域时,紫外线穿透微生物的细胞膜和细胞核,破坏核酸(DNA或RNA)分子键,使其失去复制能力或失去活性而死亡,从而在不使用任何化学药物的情况下杀灭所有的细菌病毒。杀菌灯不需要转化为可见光,100-200nm的波长就能起到很好的杀菌作用,这是因为细胞对光波的吸收谱线有一个规律,在100-200nm的紫外线有最大的吸收,被吸收的紫外线实际上作用于细胞遗传物质即DNA,它起到一种光化作用,紫外光子的能量被DNA中的碱基对吸收,引起遗传物质发生变异,使细菌当即死亡或不能繁殖后代,达到杀菌的目的。
杀菌效率紫外消毒技术具有其它技术无可比拟的杀菌效率。杀菌效率可达99%-99.9%。下表列出紫外技术对常见几种细菌病毒的杀菌时间一般只需1秒以内。而传统氯气、臭氧等化学消毒方法要达到紫外C的杀菌效果一般需要20分钟至1小时的时间。
表1紫外C技术对常见细菌病毒的杀菌效率(紫外辐射强度:30,000μW/cm2)UV 440W产品简介:UV 440W STERILIZER standard LISTUV550W产品简介:UV 550W STERILIZER standard LISTUV 825W-T产品简介:UV825W-T STERILIZER standard LIST上一页[1][2][3][4]825W-T STERILIZER standard LIST上一页[1][2][3][4]四使用特点及范围,紫外线杀菌器具有水流均匀、无死角、光射条件好、杀菌彻底、能耗低、安装灵活方便等特点,主体材质采用不锈钢,无金属离子侵染问题,产品结构为密闭容器石英套管式,内设电气控制装置。其中关键的紫外线灯管理论寿命长达10000小时,达到国际先进水平。产品外型美观大方、结构紧凑、操作维修方便,广泛适用于工矿企业、居民生活、饭店宾馆、机关学校;野战部队、食品加工、医药行业、高纯水制备、公共场所或直接供饮用的休闲旅业及水中不允许留有余氯的饮料或其它行业。
紫外线消毒技术的优势:
紫外C消毒技术对细菌病毒以及其它致病体的消毒效果已得到全世界公认,它具有其它技术无可比拟的杀菌效率。紫外线对细菌、病毒的杀菌作用一般在一秒以内。而对传统氯气和臭氧方法来说,达到紫外线的杀菌效果一般要20至50分钟的时间。它具有高效杀菌广谱性、无二次污染,设计安全合理,运行安全、可靠。运行维护简单,费用低。本设备占地小,无噪音。连续大量杀菌。应用领域广等等很多优势。
注意防护
紫外线对细菌有强大的杀伤力,对人体同样有一定的伤害,人体最易受伤的部位是眼睛之眼角膜,因此在任何时候都不可用眼睛直视点亮着的灯管,以免受伤,万一必须要看时,应用普通玻璃(戴眼镜)或透光塑胶片,作为防护面罩。千万勿错用石英玻璃,因为普通玻璃对紫外线几乎完全无法透过的。一旦受伤,不必惊慌,面部灼伤,几天后表皮脱落,不治而愈。眼睛受伤会红肿、流泪、刺痛,约三、四天才能痊愈。不论如何,一遇到伤害,仍然建议立即就医求诊
紫外线杀菌机的维护、保养:
1定期检查,确保紫外灯的正常运行。
2、连续使用9000小时或者一年之后,应更换紫外线灯管。更换新的灯管时,先将灯管电源插座拔掉,拿出紫外线灯管。注意勿以手指触及新灯管的石英玻璃,因为污点会影响灯光强弱,同时小心地将灯管放入杀菌机内腔。
满足标准:
项目 指标检验方法 菌落总数,CFU/g≦1000 GB4789.2大肠菌群,MPN/100g≦40 GB 4789.3致病菌(沙门氏菌、志贺氏菌、金黄色葡萄球菌)不得检出GB 4789.4 GB 4789.5 GB 4789.10

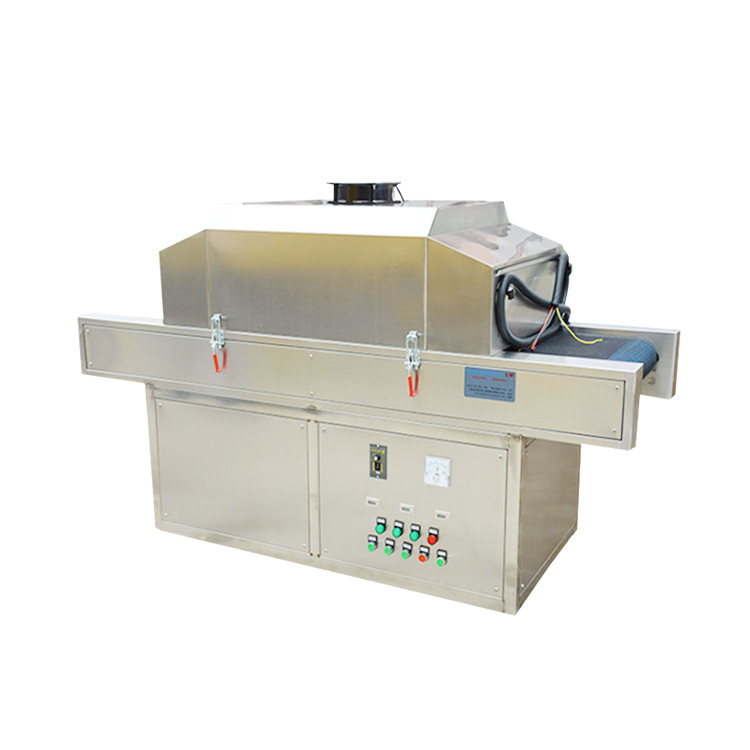

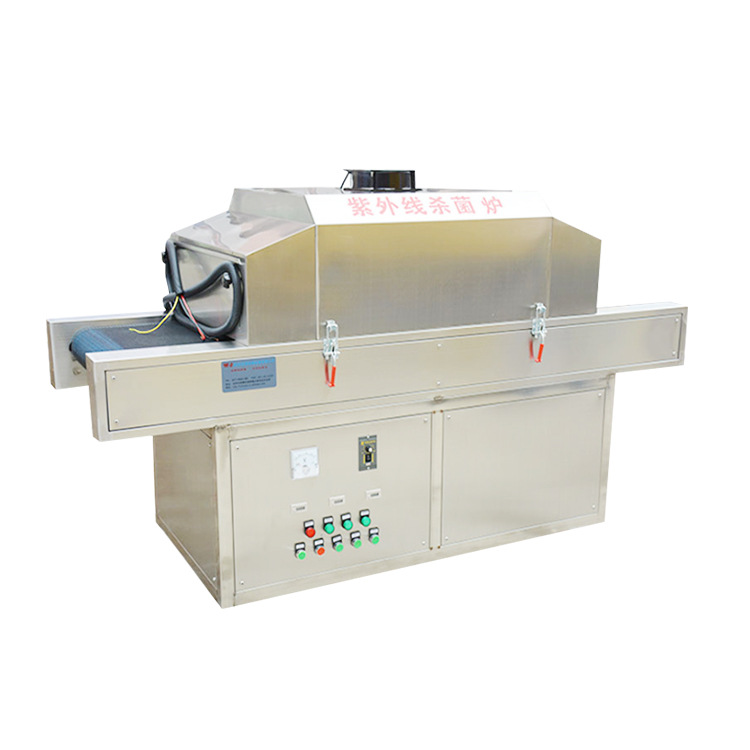

二、设备主体尺寸
1.设备全长:2000 mm
2.杀菌区域: 1200 mm
3.产品进料口区域:400 mm
产品出料口区域:400 mm
4.出入口高度:180 mm (可调节)
5.出入口网带宽度:500 mm
6.输送网带距地面高度:750±20mm
三、设备主体构造
1.工作区隧道外体:加厚1.2mm不锈钢板 (型号:#212)
2.工作区隧道内腔:1.0mm 304优质不锈钢板一套 (型号:#304)
3.机体支撑架:方通钢一套 (型号:2方通钢)
4.运风系统:强制运风组合抽风机一套(抽出有害气体) (型号 :SANGJING)
5.输送带:进口高级铁弗龙网带 (美国SE)
6.输送滚筒:洁净耐摩擦式滚筒
7.进出口挡板(2套):加热区进出口采用耐温调节板,根据被干燥物料的具体尺寸大小调节,可调范围180MM.
8.输送动力:安全增防爆电机配台达变频器,依生产需要,输送速度0-20米/分钟可调.
9.承载横梁(2条),平衡装置:平水脚杯 (型号:50*12*100mm)
四、设备电器部分
1.网带无机调速范围:0-5m/min可调
2.运输马达:800W (变频器调速)
3.调速器:500W(无级调速)
4.抽风机:CY-125型
5.电流表:20A 一套 ,
总功率约:2.5KW
6.工作电压:220V(±5)- 单相三线制/50Hz
五、UV紫外线杀菌部份:
1.殺菌灯管光源部分:1200mm,采用16套20W进口美国飞利浦紫外线杀菌专用灯管。均匀分布在炉腔内上下左右各方位装置。有UV反光装置(内镜面不锈钢板),大大提高紫外光的使用率可达95%(杀菌时间为1分钟左右)。
2.杀菌区进出料口有避光区,配遮光罩及可调节挡板。
外壳采用钢板喷漆折弯而成,整机采用耐腐蚀易清洗。
底部配有四个刹车式可移动脚轮,方便移动。
3.传动部分:采用台湾永坤120W无极调速电机调节速度,配数显无极调速和线速度表,数度数字显示,速度均匀0-5米/分钟可调。
(1)采用进口高级铁弗龙网带网带传动,中间设有拖板. 前后配有可调节的主动与被动滚轮,有利于网带不易跑边刮坏其网带。
(2) 各组杀菌灯可单独控制,增加可调整UV灯管角度的调节装置, 灯管总长895mm,波长为254.7mm,杀菌率可以达到95%)。
装有自动计时器,可随时监控灯管的使用时间,方便灯管的更换。
如产品为可掉渣类,可采用托盘放在输送带上杀菌。
六、保护装置
1.过压过流保护
2.故障警报提示
3.设备过载保护
杀 菌 参 数 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
UV紫外线杀菌机配置清单
序号 |
设备名称规格型号组件说明 |
一 |
线体驱动及张紧系统: |
|
1.输送机型式:连续式隧道式输送机 |
|
2.输送机网带:进口高级铁弗龙网带 |
|
3.机架:50*50方通表面喷漆制作 |
|
4.驱动动力:永力卧式加大马达配1:80 动力安装于机头下方。 |
|
5.调速:特殊订制变频器 型号(SANJING) |
|
6.网带自动张紧装置:螺旋张紧型 |
二 |
杀菌区 |
|
1.每段配置适量UV紫外线杀菌灯管 |
|
2.顶部装配立式电机(台湾FUAN)托动风轮进行热空气循环 |
|
3.配置检修:每段有检修拉手,方便维修而且防止内部有产品被卡住。 |
三 |
电器部分 |
|
1.温度控制器 KTYB809 (台湾) |
|
2.超温保护仪表日本RKC,电压表,电流表 |
|
3.温度传感器PT100 |
|
4.接触器 台湾士林 |
|
5.过热继电器 台安 台湾 |
|
6.中间继电器 欧姆龙 日本 |
|
7.端子排 NIM(日本) |
|
8.声光报警 台安 (台湾) |
