DHG系列数显电热干燥箱工作温度为室温~300℃,在此范围内可任意选定工作温度,当温度升到选定温度时,由箱内自动控制系统将温度恒温。它适用于工矿企业、科研单位、实验室、医药卫生做干燥、烘焙、熔蜡、固化使用。
技术参数

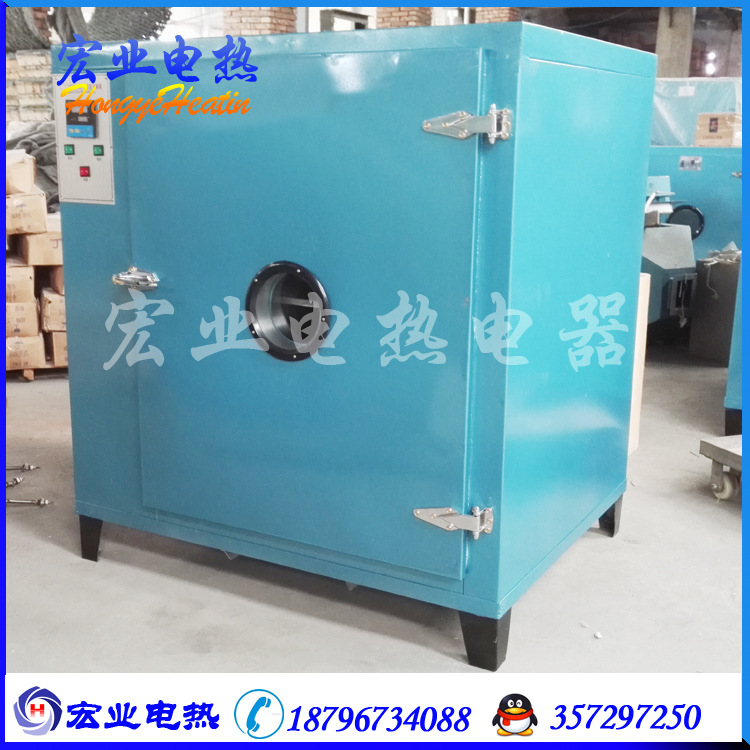

名称:电热鼓风干燥箱
型号:101-1
工作室尺寸:350*450*450mm 深*宽*高
电压:220V
功率:2KW
温度:室温—300度任意调节
温控:数显智能温控,带PID调节
隔板:标配2层隔板
内胆材料:镀锌钢板(不锈钢内胆可选购)
外壳材料:冷轧钢板
产品特性
本干燥箱为101A、101AS型电热鼓风干燥烘箱的改进型产品。有如下特点:

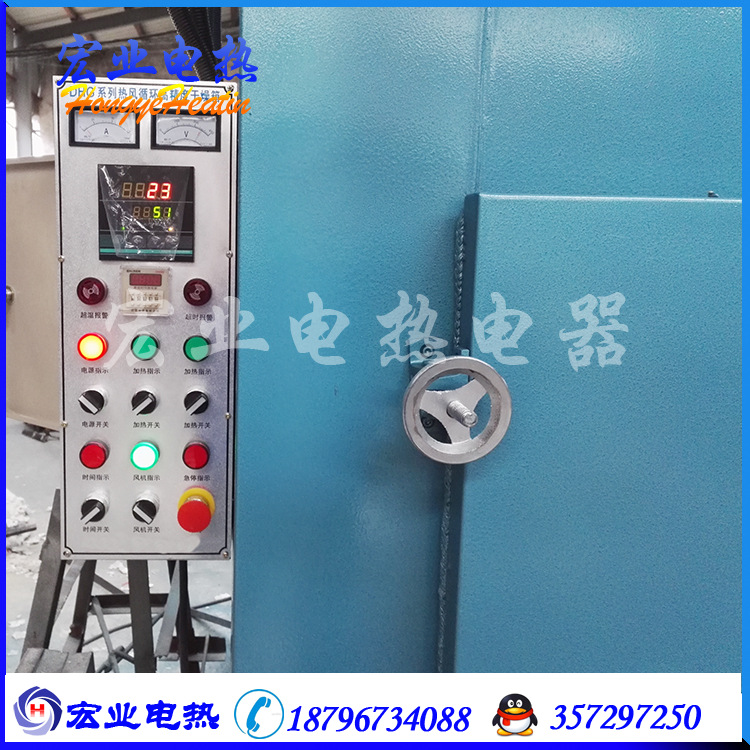

1.采用数字显示的微电脑PID温度控制器,具有稳定的PID调节功能,控温精准,操作方便。
2.智能仪表具有时间控制功能,用户可根据需要设定工作时间,到时自动停止加热。
3.箱体采用优质冷轧钢板,表面喷涂防锈漆,涂层坚硬牢固,具有极强的防锈能力。工作室为材料优质优质镀锌板或不锈钢板(选配)制作而成,箱内结构简单,方便检修,易清洁。

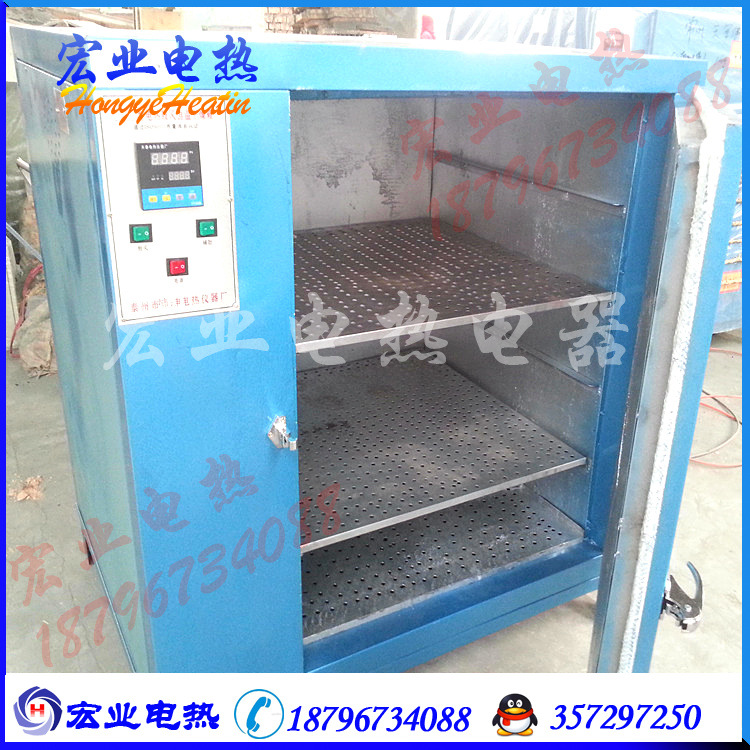

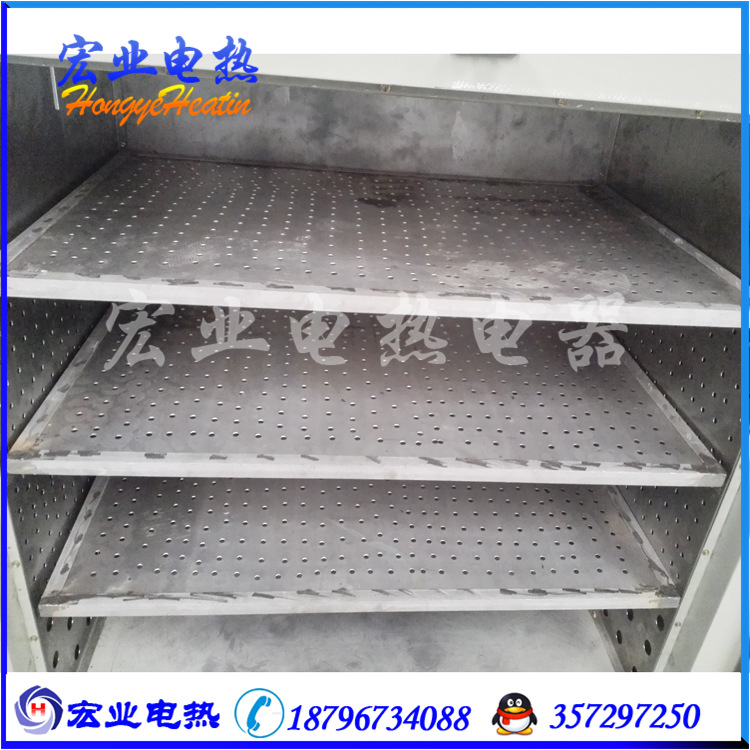

4.内部可根据用户要求设计多层支架,用户可根据需求调节隔板的高度。
5.鼓风型装有独立的风机开关低噪音专用风机,能在高温下长时间稳定运行;可调式新型进风口,可调节进风量和排气量大小。

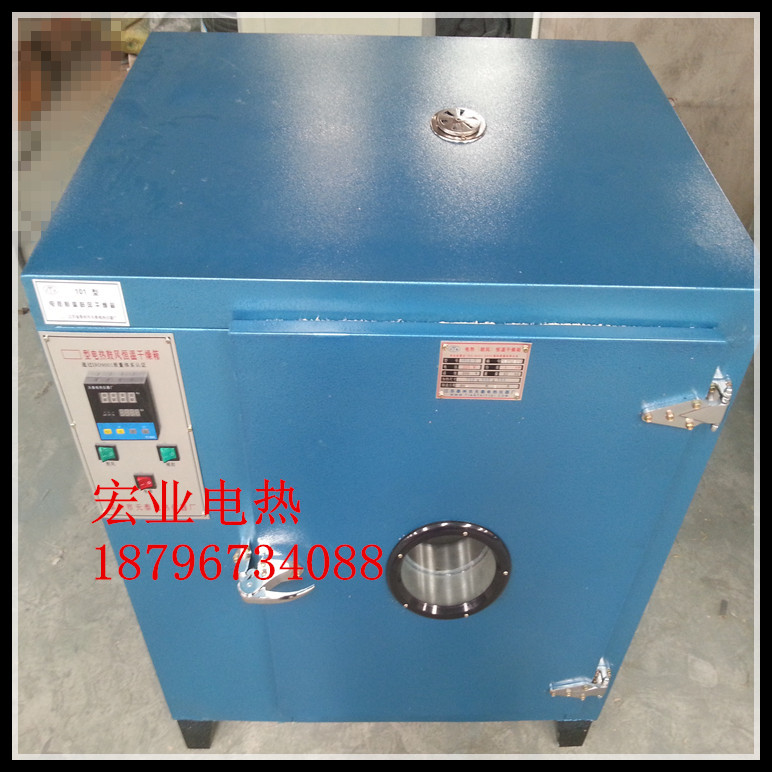

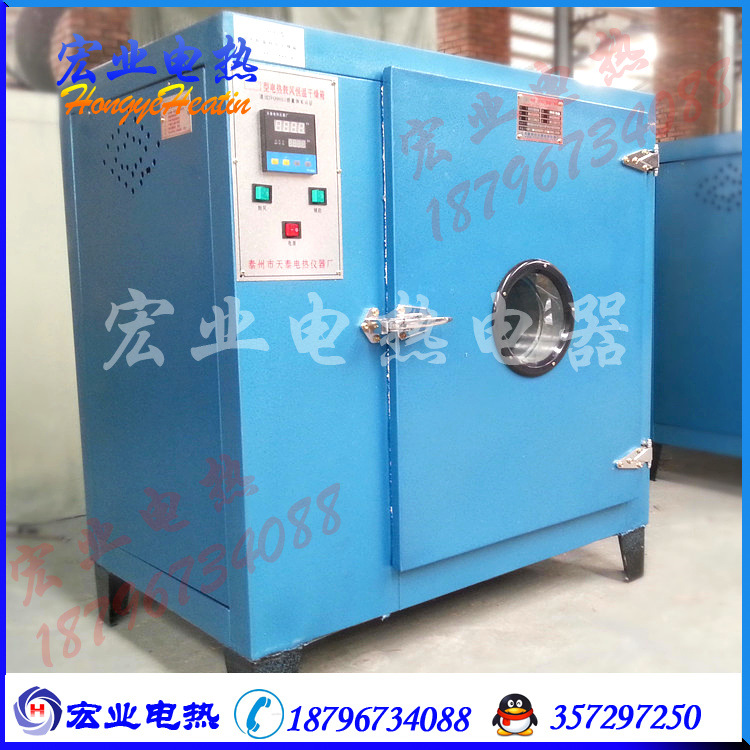

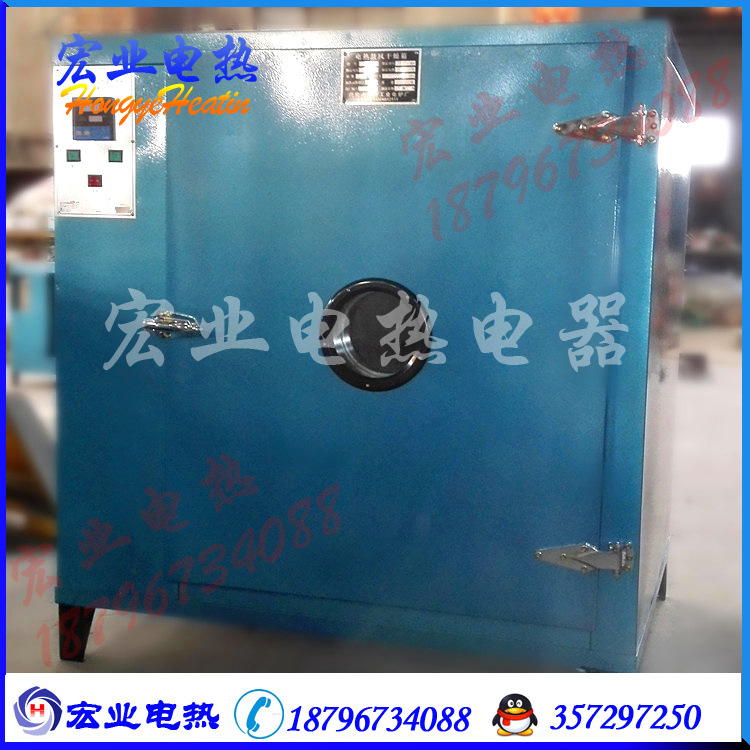

6.箱门中间装有双层钢化玻璃观察窗,可随时观察工作室内被加热物品的情况。
7.采用新型高温密封条,耐高温、扛氧化、寿命长、便于更换
型号202为电热恒温干燥箱,不带鼓风 101型号为鼓风干燥箱,带鼓风机,鼓风机可提高温度均匀度!
电热恒温干燥箱和鼓风干燥箱的区别:
电热恒温干燥箱是加热器分布在烘箱里面,加热时通过热对流使箱内的温度达到设定的恒定温度。
电热恒温鼓风干燥箱在加热的同时通过风机在箱内产生空气循环,使工作室温度更均匀,比电热恒温干燥箱效果更好。
卖家温馨提醒:
本厂产品可非标定制,尺寸规格种类繁多,各尺寸价格不相同。订货前请务必咨询我们,或者直接致电我们!

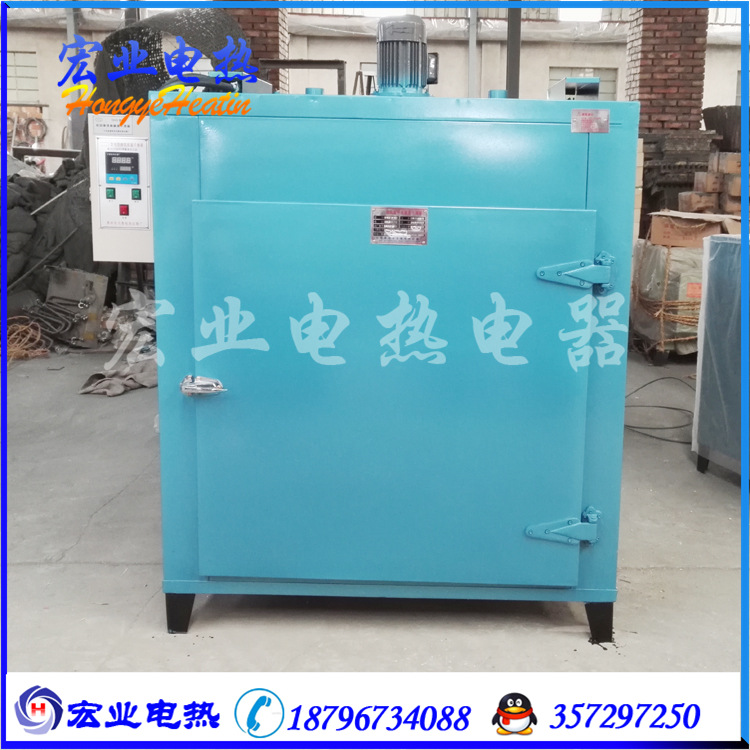

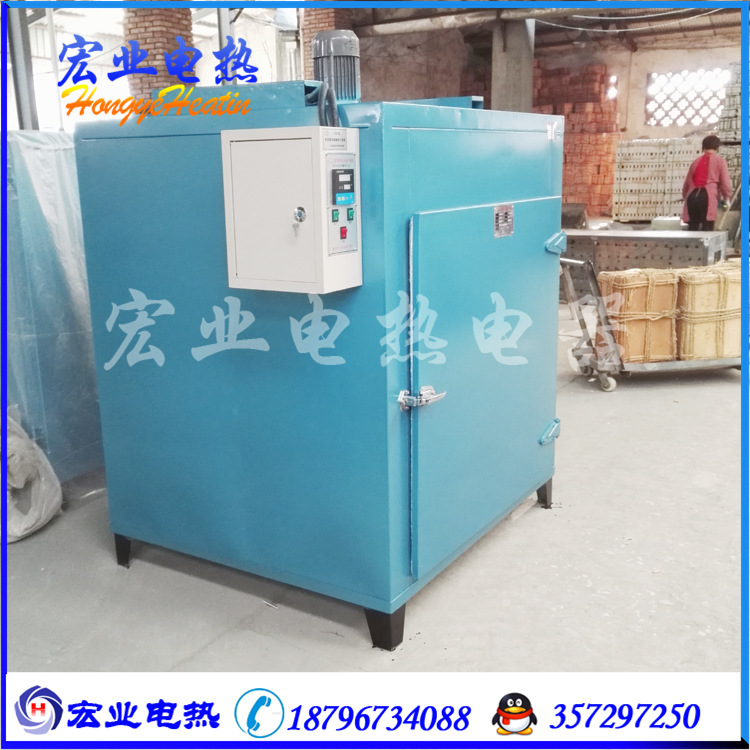

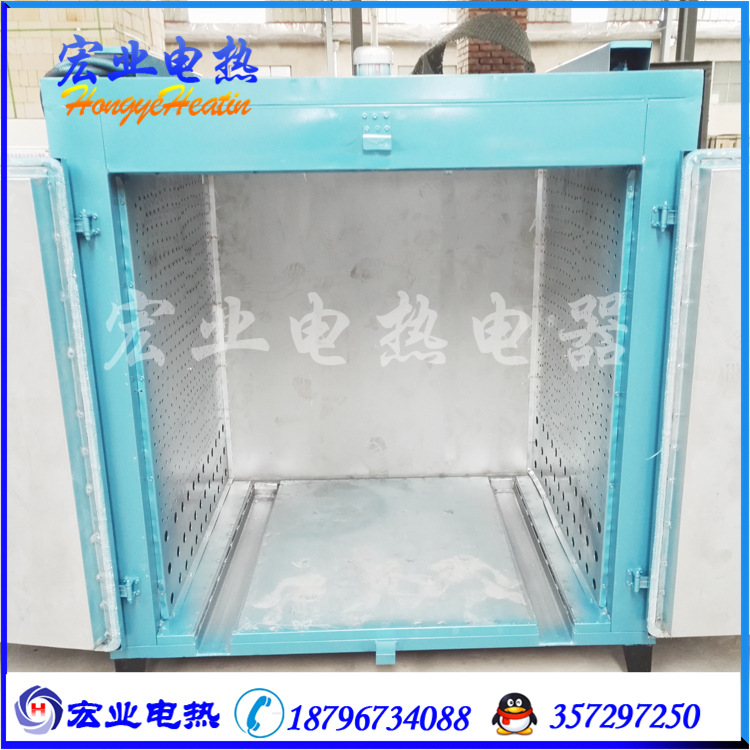

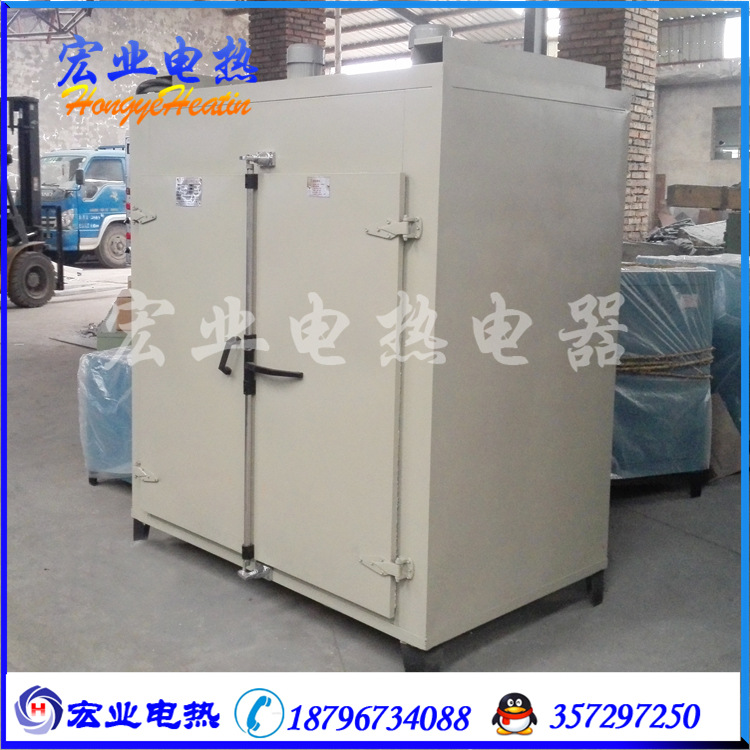

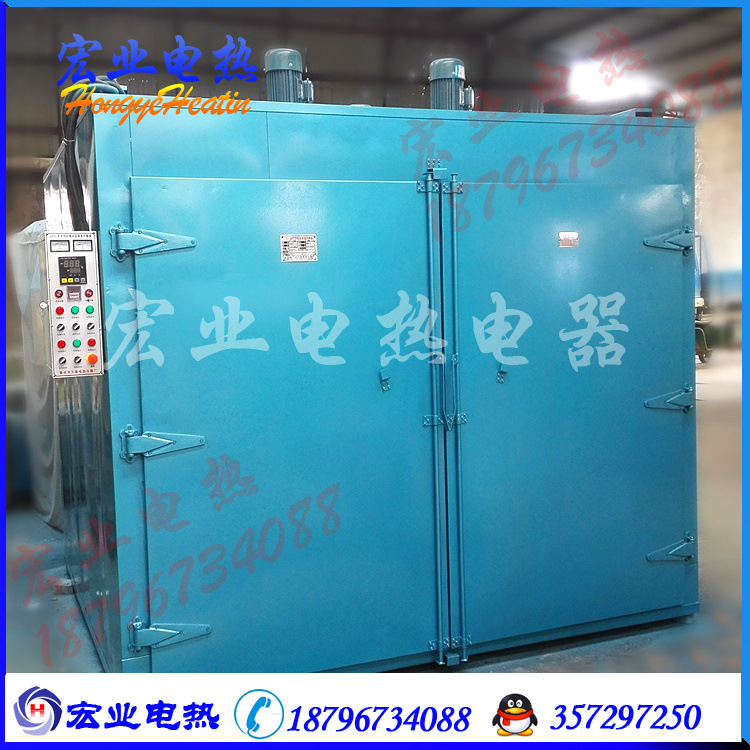

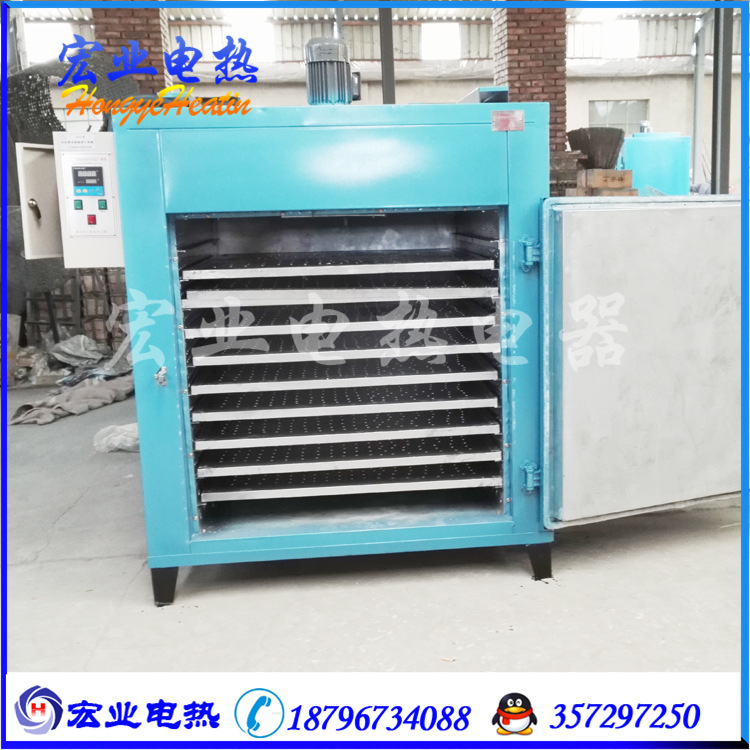

以下是DHG型高精度热风循环烘箱,适用于电子元件、珠宝、纸张、丝印、橡胶硫化五金烤漆、电镀、变压器、线路板等烘烤。可根据实际情况将烘箱内部分为多层,如果生产过程中有大量烟气产生可加大排气口或者加装强制排风风机。对于烘烤重量较重的产品可选用推车,方便产品进出烘箱。
兴化市宏业电热电器厂是电加热器、电热管、电热丝、加热板、电加热圈、电热带、仪器仪表、热电阻、热电偶、电热元件等产品专业生产加工的私营企业,公司位于长江经济开发区全国文明乡镇兴化市张郭镇,西临京沪高速、宁盐高速及新建设的新长铁路,东侧为苏北泰东河,水陆交通十分便捷。 公司创建于2003年,是专业从事电热电器的研发、生产、销售一体化企业。公司内部拥有实力雄厚的技术专家和训练有素的技术队伍,拥有与国外同步的先进的生产和检验设备,公司内部全部采用现代化的网络管理,人才资源丰富,公司内部严格按照ISO9001:2000国际质量体系标准,有计划、有目地开发新产品持续稳定地扩大企业规模。销售网络遍及全国各地,远销日本、欧美等国家和地区。由于稳定可靠的产品质量和热情周到的售后服务,使我公司在玻璃、冶金、钢铁、石化、水泥行业用户之中得到广泛的赞誉。
最佳回答:
有可能是温度控制器坏了,采集不到数据或者发不出指令
其他答案1:
你好电热鼓风干燥机如果不开鼓风机 同样可以达到恒温箱的作用 只是恒温要慢一点 风机作用是将箱体内的温度带动达到最快的恒定温度 没有风机会慢一点 但是不影响正常使用! 希望能帮助到你 亲 已经第N次回答你这个问题了
其他答案2:
显示器坏了呗
其他答案3:
掏和他
最佳回答:
-
电热丝接头松动或烧断。
排查:接通电源,电源指示灯亮时,检查一下箱内底部电热丝接头是否松动或烧断,必要时可更换电热丝。
-
使用电压与干燥箱要求不一致,或电线连接掉落
排查:接通电源,电源指示灯不亮且无接触链接声时,检查电压是否与干燥箱要求一致,或检查电线连接是否脱落。
-
鼓风未正常工作。
排查:检查鼓风。如将开关开至鼓风处末鼓风,先检查电机接装螺丝,连接弹簧是否脱落,如一切正常,尚末鼓风,可以断电源后用手转一下电机看是否风叶卡住,如果一切正常,则请电工检查一下线路
其他答案1:
您好:
上海索谱仪器为您解答。。。
是新买的仪器嘛?新买的仪器的话先检查下设定是不是有问题,把定时取消掉看一下(把ST改成0)
如果不行,我估计是连接加热管的铜线(电阻丝,六眼瓷板的末端是否断路可以拿万用表量一下)把铜线重新固定一下即可。
面板显示正常的话,基本上就是以上两种可能了。
其他答案2:
第一个可能就是温度传感器坏了
还有就是可能加热管坏了
最佳回答:
电热鼓风干燥箱的工作原理:
电热鼓风干燥箱选用耐高温鼓风电机产生空气循环的水平循环送风方法,热风循环使烘
箱内部温度均匀,可实现箱内温差±2℃。空气由无触点的鼓风电机连接离心风轮经过电加
热管,从而将热风送出,再经由风道至烘箱内部,再将运用后的空气吸入风道成为风源再度循环,加热运用。保证室内温度均匀性。电热鼓风干燥箱是由电加热器加热,通常露于空气中的加热丝因高温和长期加热易氧化,影响寿命,加热器通常采用电加热管,即加热丝位于加热管内部,可降低氧化速率增长寿命,同时热量传到钢管上增大了导热面积。干燥箱温控仪用来控制和显示温度,当箱内温度低于设定温度时,温控仪控制加热器连续发热或间隙发热,使箱内温度达到可控的目的。 电热鼓风干燥箱在工业生产运用中非常广泛,同样电热鼓风干燥箱是实验室必备的实验仪器,在工业制造过程中进行恒温的干燥设备.
其他答案1:
这个太简单了,
我是做医疗器械的,我等下给你手画一个吧。
我的QQ:948206331
我举个最简单的连线原理吧,
220V输入--然后接电源开关的o(船型开关)再从I出来接电源板的220V,之后将风机线并在这个两个接线柱上,也可以再另开两个接线柱并上220V的电源或者加热管跟风机公用一个COM接线端。加热的信号控制还是要用到可控硅,现在都是用内接可控硅了。外面豆买的到的类似的控温仪表,但加热管的功率要选对不然无法控温。没有加热管那个100W的灯泡,温度别设太高50度左右就行了,还要有传感器~(PT100)
关于案件么,可以只用三个键,SET +键-键,SET按一下进入设温度,SET按两下定时就可以了(正规医疗器械上的还有PID)自整定等等。
原来您是做毕业设计的啊。。。。。
如果还搞不定,那看下这个网站上面全市论文类的东西。
我也是过来人~呵呵
最佳回答:
鼓风干燥箱主要区分于箱体的结构与温度控制的高低。根据箱体的结构,我们可以将鼓风干燥箱分为台式鼓风干燥箱与立式鼓风干燥箱;根据温度的高低,我们可以将鼓风干燥箱分为电热恒温鼓风干燥箱与高温鼓风干燥箱。鼓风干燥箱作为一款最为常见的干燥设备,广泛应用于工矿业企业实验室、医药卫生、科研单位作干燥、烘焙、熔蜡、灭菌、固化使用。
鼓风干燥箱台式与立式的区分
立式鼓风干燥箱采用长方体落地式结构,一般是直接放置在试验室地面上。试验仪表一般是在干燥箱的上边,便于操作。立式鼓风干燥箱采用美国原装进口风机,立式、垂直强迫对流,使工作室内温度均匀,可按国家标准(±2%)因为风道结构比较特殊,风机在箱体的底部,自然空气对流。立式鼓风干燥箱功率和结构较大,适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。
台式鼓风干燥箱采用卧式的箱体结构,仪表在箱体右边,箱体小巧便于试验移动。在工矿企业、大专院校、生物制药、食品加工、科研、医疗单位和各类实验室作非易燃易爆及非挥发性物品的干燥、烘焙、融腊和消毒、灭菌之用。台式鼓风干燥箱采用热风循环系统由能在高温下连续运转的风机和特殊风道组成,工作室内温度均匀,广泛用于玻璃器皿的干燥,实验样本、食品、化学物质的热变性、热硬性、热软化、水分排除,生物工程中器皿、器具的干热杀菌,电子元器件的干燥、老化。
电热恒温鼓风干燥箱与高温鼓风干燥箱区分
高温鼓风干燥箱的采用进口多个大功率风机,双风道式热循环系统,将不锈钢高温电加热器通过风循环,快速加热工作室内。工作室采用镜面不锈钢和超保温高质棉,可使箱体的温度最高达到600℃的高温,广泛用于高温干燥特种材料、工件加温安装、材料高温试验、化工原料的反应处理,超高温烘箱,更高的工作温度,高温干燥特种材料、工件加温热处理、材料高温试验等。
电热恒温鼓风干燥箱采用空气调节方式,强制内循环通风,平衡调温。箱体的背部装有进风口和排风口,以达到箱内气压的平衡。干燥箱采用PT100 铂电阻温度传感器,数显温度调节仪进行温度控制、控温灵敏、操作简便、性能可靠,数字直接显示出工作温度,直观易读读。燥箱广泛用于试样的烘熔、干燥或其他加热用,最高工作温度为300℃,温度精度可达±0.1℃。电热恒温鼓风干燥箱适合测定煤中水分、烘干物品、干燥热处理及其它加热之用。
1、箱体 2、控制面板 3、箱门 4、观察窗 5、搁板 6、门拉手
7、电源开关 8、温度控制器 9、铭牌 10、箱脚
I.使用方法
1. 把需干燥处理的物品放入干燥箱内,关好箱门。
2. 把电源开关拨至“1”处,此时电源开关亮,显示屏有数字显示。
3. 按温度控制器操作说明,设置需要的工作温度和工作时间(工作时间可以不设置)。
4. 设备会自动运行需要的工作条件,使用结束后关闭电源开关,取出物品。
※ 如果运行温度过高(一般高于70℃),务必等到设备冷却以后再取出物品
II.温度控制器使用说明
1. 温度设置
a. 在正常工作状态下,按一下SET键,进入温度设定状态,此时PV显示屏显示SP,SV显示屏第一位闪烁;
b. 按移位键将闪烁位移至所需设定位;
c. 按减键或者加键将数字调至所需值;
d. 按两下SET键,仪表恢复到正常工作状态,温度设置完成,仪表按新的设定值运行。
2. 定时功能
a. 在正常工作状态下,按两下SET键,进入定时设定状态,此时PV显示屏显示ST,SV显示屏显示0,并闪烁;
b. 按移位键将闪烁位移至所需设定位;
c. 按减键或者加键将数字调至所需值;
d. 按一下SET键,仪表进入定时运行状态,此时运行指示灯闪烁;
e. 定时功能为倒计时运行,在定时运行状态下,按一下移位键,SV显示屏显示定时剩余时间;
f. 定时剩余时间归零,仪表进入定时结束状态,此时SV显示屏显示End,并闪烁,同时除风速指示灯以外的所有指示灯均熄灭;
g. 在定时结束状态下,按一下SET键,仪表恢复到正常工作状态。
h. 在定时结束状态下,由于仪表温度控制部分停止工作,PV显示屏显示的测量值会下降到环境温度,此为正常现象。
i. 如果无需使用定时功能,请务必将定时时间设置为零。
j. 定时功能运行过程中,如发生意外断电,重新上电后,定时剩余时间自动归零。
k. 本设备的定时范围:1~9999分钟或1~9999小时。
III.故障处理: 现 象 原 理 处 理 无电源 插座无电源 换插座 插头未插好或断线 插好插头或接好线 熔断器开路 换熔断器 电源开关未合上 合上电源开关 箱内温度不升 设定温度低 调整设定温度 电加热器坏 换电加热器 温度控制器坏 换温度控制器 温度传感器连接线松动 拧紧传感器连接线螺母 设定温度与箱内
温度误差大 温度传感器坏 换温度传感器 温度失控 温度传感器固定脱落 固定温度传感器 温度控制器坏,可控硅坏 换温度控制器,可控硅
其他答案1:
鼓风的目的是为了受热更加均匀,比不带鼓风的价格要贵,功能要好
其他答案2:
没有什么区别的
最佳回答:
为延长电热鼓风干燥箱的使用寿命,我们必须了解电热鼓风干燥箱的日常保养知识。
1. 打扫表面及电热鼓风干燥箱工作室灰尘,保持干燥箱干净、卫生。 2. 定期检查电热鼓风干燥箱风机运转是否正常,有无异常声音,如有立即关闭机器检查。 3. 定期检查电热鼓风干燥箱通风口是否堵塞,并定时清理积尘。 4. 定期检查电热鼓风干燥箱温控器是否准确,如不准确,请调整温控器的静态补偿或传感器修正值。 5. 定期检查电热鼓风干燥箱发热管有无损坏,线路有无老化。 6. 突然停电,要把电热鼓风干燥箱的电源开关和加热开关关闭,防止来电时自动启动。
其他答案1:
你说的,应该是报警的声音,是不是温度超温了。如果是超温后,要响声。那个是报警。一直持续的话,控制器坏了
其他答案2:
1,加热管工作,2,风机工作
最佳回答:
42 是基本温度,先检查水压是否达到,水大不大,还有就是气源正常,再接着看电源有没有问题。 如果还不行就要打开机器维修了,最好找厂家维修。
最佳回答:
温度范围是室温+5度~300度,超温报警是可以设置的,一般默认3度。 温度波动度,因制作公司能力不同也不一样,一般是在0.5度这样 几乎是不会波动的。上海捷呈 技术部王工
最佳回答:
1.控制器上电,显示窗上排显示“InP”,下排显示“量程值”约3秒后进入到正常显示状态。
2.温度及恒温时间的参看与设定点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”,上排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,进入到恒温时间设定状态,显示窗下排显示提示符“St”,上排显示怛温时间设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,退出此设定状态,修改的设定值自动保存。
3控温仪的操作当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示窗下排显示温度设定值;当设定时间不为“0”时,显示窗口下排显示运行时间,并且最后一位小数点亮,等测量温度达到设定温度后,定时器开始计时,点亮的小数点闪烁,时间到,运行结束,显示窗口下排显示“End”,蜂鸣器鸣叫30秒钟。运行结束后,长按“减小/再运行”SHANGHAIHESHENGINSTRUMENTco.,ltd键3秒可重新启动运行。超温报警时,蜂鸣器连续鸣叫,“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警,“ALM”报警灯点亮,但蜂鸣器不鸣叫。
4.蜂鸣器鸣叫时可按任意键消音。
5.“移位”键:在设定状态点击此键可使设定值移位闪烁修改。
6.“减小”键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。
7.“增加”键:在设定状态点击此键可使设定值递加,长按此键可使设定值连续递加。
8.在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。
9.若控制器显示窗上排显示“‐‐”,表示温度传感器或控制器本身故障,请仔细检查温度传感器及其接线。
其他答案1:
1.控制器上电,显示窗上排显示“InP”,下排显示“量程值”约3秒后进入到正常显示状态。
2.温度及恒温时间的参看与设定点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”,上排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,进入到恒温时间设定状态,显示窗下排显示提示符“St”,上排显示怛温时间设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,退出此设定状态,修改的设定值自动保存。
3控温仪的操作当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示窗下排显示温度设定值;当设定时间不为“0”时,显示窗口下排显示运行时间,并且最后一位小数点亮,等测量温度达到设定温度后,定时器开始计时,点亮的小数点闪烁,时间到,运行结束,显示窗口下排显示“End”,蜂鸣器鸣叫30秒钟。超温报警时,蜂鸣器连续鸣叫,“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警,“ALM”报警灯点亮,但蜂鸣器不鸣叫。
4.蜂鸣器鸣叫时可按任意键消音。
5.“移位”键:在设定状态点击此键可使设定值移位闪烁修改。
6.“减小”键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。
7.“增加”键:在设定状态点击此键可使设定值递加,长按此键可使设定值连续递加。
8.在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。
9.若控制器显示窗上排显示“‐‐”,表示温度传感器或控制器本身故障,请仔细检查温度传感器及其接线。
其他答案2:
一般合肥华德利干燥箱的设置是这样的点按功能键SET④,主显示窗PV⑥显示SP,副显示窗SV⑤显示当前温度设定值,用数据加键②或数据减键③置入所需的工作温度值。再次点按功能键SET④,进入时间设定状态,此时主显示窗PV⑥显示ST,副显示窗SV⑤显示当前时间设定值,用数据加键②或数据减键③置入所需的工作时间值。(注:若试验不需要定时功能,可将ST值设为0即可)完成设定后,再一次点按功能键SET④即完成设定并退出。
