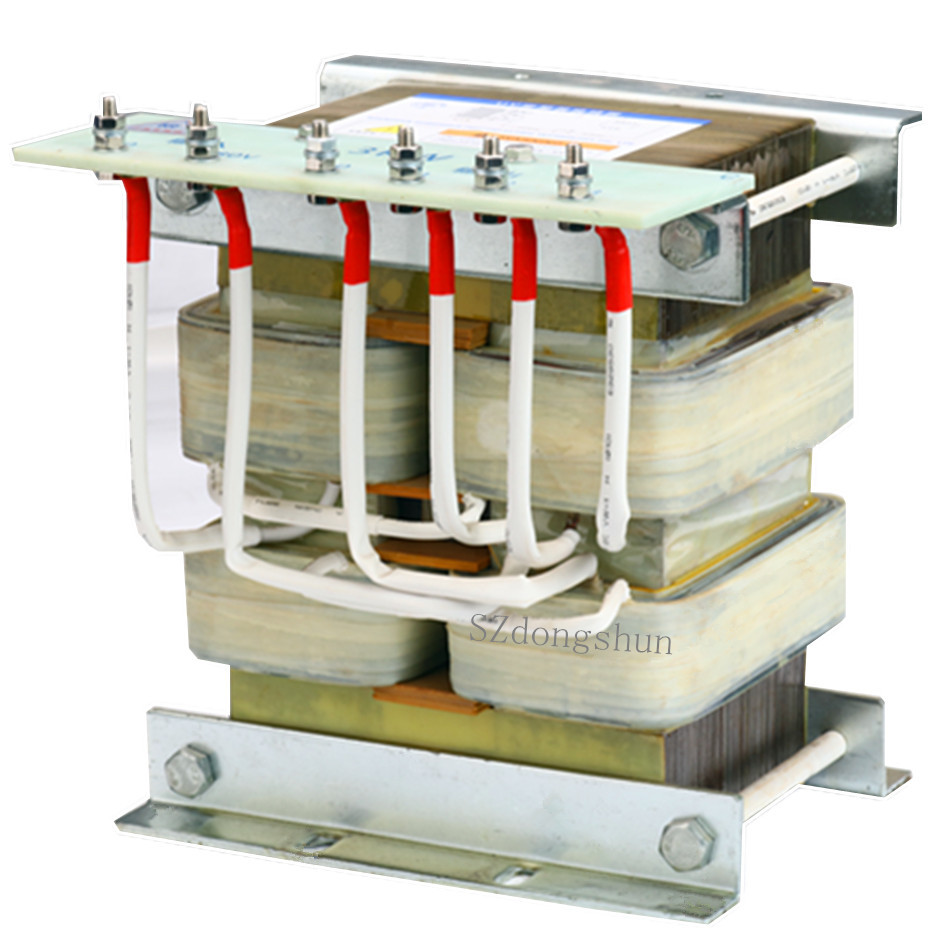

产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:UV-9600 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
是否进口:否 | 电压比:380V |
铁心形状:E型 | 电源相数:三相 |
冷却形式:干式 | 频率特性:高频 |
绕组形式:自耦 | 铁心形式:环形 |
外形结构:立式 | 防潮方式:开放式 |
是否跨境货源:否 | 产地:广东 深圳市 |
效率(η):50hz | 冷却方式:油浸风冷式 |

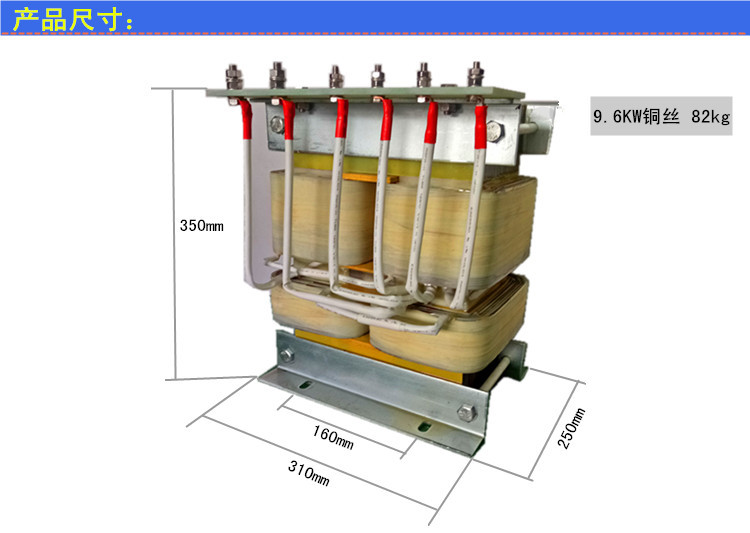

额定功率:9.6kw铜丝4个线包 | |
产品标签:铜线变压器,卤素变压器,全铜芯变压器,kw变压器 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | QQ咨询:260200500 |
名称 | 功率 | 输入电压 | 单位 | 数量 | 单价/铜 | 单价/铝 |
UV变压器 | 3KW | 380V | 台 | 1 | 950 | 700 |
UV变压器 | 5.6KW | 380V | 台 | 1 | 1550 | 1000 |
UV变压器 | 8KW | 380V | 台 | 1 | 1900 | 1300 |
UV变压器 | 11KW | 380V | 台 | 1 | 2800 | 2000 |
UV变压器 | 12KW | 380V | 台 | 1 | 3100 | 2500 |
UV变压器(自偶) | 16.8KW | 380V | 台 | 1 | 4380 | |

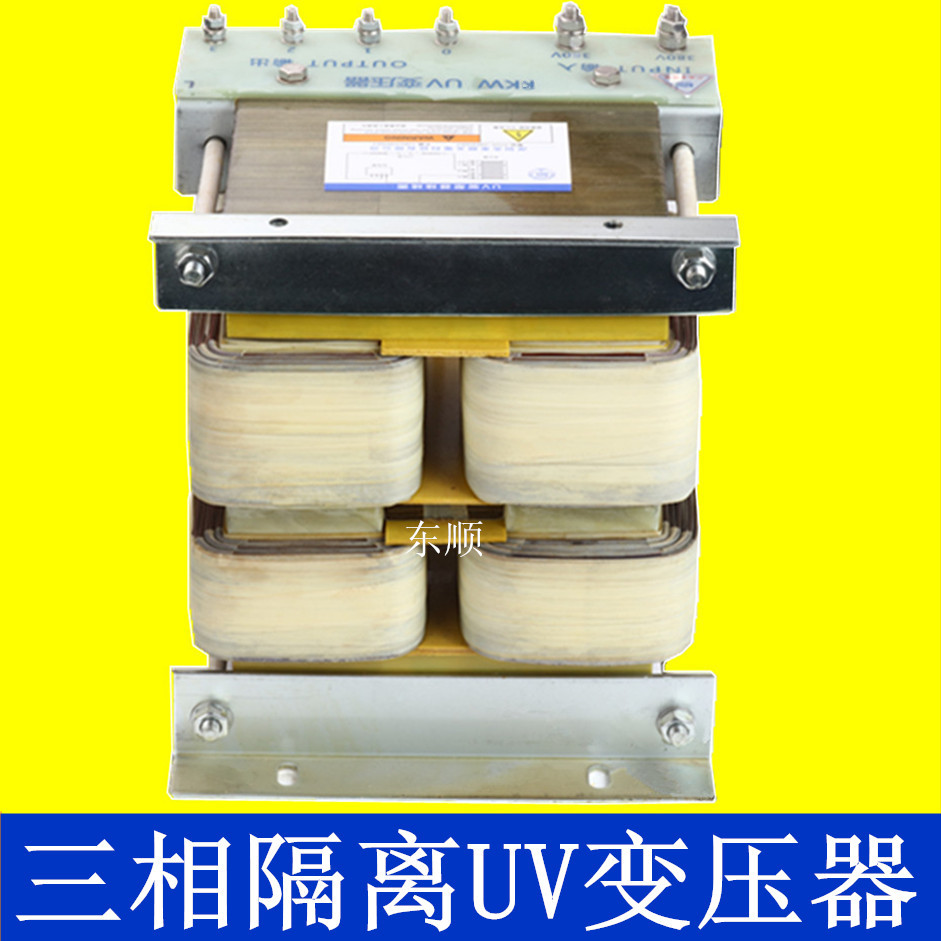

UV变压器(隔离) | 16.8KW | 380V | 台 | 1 | 6380 |
最佳回答:
变压器型号
变压器的型号由:变压器绕组数+相数+冷却方式+是否强迫
油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。 如:sfpz9-120000/110
指的是三相(双绕组变压器省略绕组数,如果是三绕则前面还有个s)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000kva,高压侧额定电压为110kv的变压器。 变压器的分类:
1、按冷却方式分类:有自然冷式、风冷式、水冷式、强迫油循环风(水)冷方式、及水内冷式等。
2、按防潮方式分类:开放式变压器、灌封式变压器、密封式变压器。 3、按铁芯或线圈结构分类:芯式变压器(插片铁芯、c型铁芯、铁氧体铁芯)、壳式变压器(插片铁芯、c型铁芯、铁氧体铁芯)、环型变压器、金属箔变压器、辐射式变压器等。
4、按电源相数分类:单相变压器、三相变压器、多相变压器。 5、按用途分类:有电力变压器、特种变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、稳压器、互感器等)。
6、按冷却介质分类:有干式变压器、液(油)浸变压器及充气变压器等。
7、按线圈数量分类:有自耦变压器、双绕组、三绕组、多绕组变压器等。
8、按导电材质分类:有铜线变压器、铝线变压器及半铜半铝、超导等变压器。
9、按调压方式分类:可分为无励磁调压变压器、有载调压变压器。 10、按中性点绝缘水平分类:有全绝缘变压器、半绝缘(分级绝缘)变压器。
规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏
按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,50KVA,80KVA,100KVA等 变压器的型号太多了
变压器的型号由:变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。 如:SFPZ9-120000/110
指的是三相(双绕组变压器省略绕组数,如果是三绕则前面还有个S)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KVA,高压侧额定电压为110KV的变压器。
容量的话国家标准容量为:30,50,63,80,100,125,160,200,250,315,400,500,630,800,1000,1250,1600,2000
式变压器在工业,电力,生活中起到非常重要的作用。同时干式变压器的型号很多,不同型号的干式变压器有不同的功能与作用,下面京创汇通则来介绍,干式变压器的常用型号。
干式变压器常见型号:
1、从绝缘介质可分为SCB系列环氧树脂浇注干式变压器,绝缘材料为环氧树脂。SGB系列H级绝缘非包封干式变压器,绝缘材料为诺麦克纸杜邦漆。
2、从铁芯材质分:硅钢片铁芯干式变压器SCB,SGB系列。非晶合金铁芯系列干式变压器:SCBH、SGB系列。
3、从节能序列分:SCB9,SCB10,SCB11,SCB13,SCBH15,SGB9,SGB10,SGB11,SGB13,SGBH15系列等。
干式变压器型号产品解答:
例如,(SCB10-1000KVA/0KV/0.4KV):S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为树脂浇注成形固体。B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。10的意示是设计序号,也叫技术序号。1000KVA则表示此台变压器的额定容量(1000千伏安)。10KV的意思是一次额定电压,0.4KV意思是二次额定电压。
干式变压器产品型号字母排列顺序及涵义:
1、绕组藕合方式,涵义分:**(不标);自藕(O表示)。
2、相数,涵义分:单相(D);三相(S)。
3、绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。
4、冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(F):水冷却器(S)。
5、油循环方式,涵义:自然循环(不标);强迫油循环(P)。
6、绕组数,涵义分;双绕组(不标);三绕组(S);双分裂绕组(F)。
7、调压方式,涵义分;无励磁调压(不标):有载调压抑(Z)。
8、线圈导线材质,涵义分:铜(不标);铜箔(B);铝(L)铝箔(LB)。
9、铁心材质,涵义;电工钢片(不标);非晶合金(H)。
10、特殊用途或特殊结构,涵义分;密封式(M);串联用(C);起动用(Q);防雷保护用(B);调容用(T);高阻抗(K)地面站牵引用(QY);低噪音用(Z);电缆引出(L);隔离用(G);电容补偿用(RB);油田动力照明用(Y);厂用变压器(CY);全绝缘(J);同步电机励磁用(LC)。
以上是有创联汇通公司提供
其他答案1:
网页链接
最佳回答:
你好!
我是电力变压器公司的销售员!
干式电力变压器的型号有:
SCB系列
SGB系列 就看你怎么选择!
SCR系列
SCRBH15系列
其他答案1:
看你的需求了,绕包形式有两种SCB或SGB,其次选择设计序号,有9、10、11三种,例如:
SCB9-500/10就是其中一种。
其他答案2:
SCB10-500KVA/10KV
其他答案3:
SCB9-500/10或SCB11-500/10
最佳回答:
S-三相 F-风冷 C-绝缘系统温度为220℃ S-三绕组 Z-有载调压 4-性能水平代号 容量120000kVA 电压等级220kV 可参考JB/T 3837之前的标准 这台变压器得用了好几十年了
其他答案1:
变压器SFCSZ4-120000/220这意思是;S-三相、F-风冷、C-干式、S-三绕组、Z-有载调压、4-设计序列号、120000-容量120000KVA、220-高压侧电压等级220KV,也就是三相有载调压风冷干式变压器容量120000KVA、高压侧电压等级220KV。
其他答案2:
S-三相、F-风冷、C-干式、S-三绕组、Z-有载调压、4-设计序列号、120000-容量120000KVA、220-高压侧电压等级220KV,也就是三相有载调压风冷干式变压器容量120000KVA、高压侧电压等级220KV。
其他答案3:
根据JB/T3837-2016的规定
s 三相
f 风冷
c ?
s 三线圈
z 有载调压
4 损耗等级
120000 容量
220 高压电压等级
其他答案4:
一楼有的错了!
S 三相
11 性能水平代号 (S11肯定比S9、S7性能好)
M 全密封
200 额定容量200kVA
20/10 表示电压等级,有20kV和10kV两个等级接头。现在一般都是10kV线路供电,所以用10kV接头,待20kV供电后,就用20kV电压接头,现在新上变压器都是这样的了,以后20kV供电后,就不用换变压器了
最佳回答:
S–三相
C–浇注
B–箔绕
10–损耗等级为国标10型
1000–容量为1000
10-电压等级10KV
参考国标GB1094.11-2007
其他答案1:
S三相 C环氧浇注 B代压箔绕 10:第十次统一设计(性能水平10型) 1000容量kvA 10高压额定电压 10kV
其他答案2:
S三相 C环氧浇注 B代压箔绕 10:第十次统一设计(性能水平10型) 1000容量 10高压额定电压
最佳回答:
干式变压器常见型号:
SCB SC SGB SG SCBZ SGBZ SCZ SGZ
最佳回答:
-
变压器的规格型号比较多,不同种类规格其含义也有所不同。
-
常见的例如:干式变压器
"SCB10-1000KVA/10KV/0.4KV"干式变压器表示的含义:
S的意思表示此变压器为三相变压器,如果S换成D则表示此变压器为单相。
C的意思表示(干式变压器)绕组为树脂浇注成形固体。
B的意思是箔式绕组,如果是R则表示为缠绕式绕组,如果是L则表示为铝绕组,如果是Z则表示为有载调压(铜不标)。
10的表示是设计序号,也叫技术序号。
1000KVA则表示此台变压器的额定容量(1000千伏安)。
10KV的意思是一次额定电压,0.4KV意思是二次额定电压。
-
常见的"电力变压器"规格型号表示的含义
电力变压器的型号:通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,
以及变压器容量、额定电压、绕组连接方式组成。
例如:"SFSZ9-31500/110"变压器型号含义
S:三相,F:风冷,S:三绕组,Z:有载调压,9:设计序号9型。
31500:额定容量为31500kVA
110:一次侧额定电压110kV
其他答案1:
变压器的规格型号:①按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。②按绝缘散热介质分:干式变压器,油浸式变压器,其中干式变压器又分为:SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。③按铁芯结构材质分:硅钢叠片变压器,硅钢卷铁芯变压器,非晶合金铁芯变压器。④按设计节能序列分:SJ,S7,S9,S11,S13,S15。⑤按相数分:单相变压器,三相变压器。⑥按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
以上变压器的规格型号由山东省现代变压器厂( https://www.szdluv.com )提供。
其他答案2:
上海硕工电器 还不错 售后服务很好
最佳回答:
一般常用变压器的规格型号可归纳如下 :
1、按相数分:
(1)单相变压器:用于单相负荷和三相变压器组。
(2)三相变压器:用于三相系统的升、降电压。
2、按冷却方式分:
(1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
(2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分:
(1)电力变压器:用于输配电系统的升、降电压。
(2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器:能产生高压,对电气设备进行高压试验。
(4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。
4、按绕组形式分:
(1)双绕组变压器:用于连接电力系统中的两个电压等级。
(2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。
(3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
5、按铁芯形式分:
(1)芯式变压器:用于高压的电力变压器。
(2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低地方。
(3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。
6、按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
7、按设计节能序列分:SJ,S7,S9,S11,S13,S15。
我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,主要有:
50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
扩展资料:
变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。
铁心的作用是加强两个线圈间的磁耦合。为了减少铁内涡流和磁滞损耗,铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联系,线圈由绝缘铜线(或铝线)绕成。一个线圈接交流电源称为初级线圈(或原线圈),另一个线圈接用电器称为次级线圈(或副线圈)。
实际的变压器是很复杂的,不可避免地存在铜损(线圈电阻发热)、铁损(铁心发热)和漏磁(经空气闭合的磁感应线)等,为了简化讨论这里只介绍理想变压器。理想变压器成立的条件是:忽略漏磁通,忽略原、副线圈的电阻,忽略铁心的损耗,忽略空载电流(副线圈开路原线圈线圈中的电流)。例如电力变压器在满载运行时(副线圈输出额定功率)即接近理想变压器情况。
变压器是利用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时,铁心中便产生交变磁通,交变磁通用φ表示。原、副线圈中的φ是相同的,φ也是简谐函数,表为φ=φmsinωt。由法拉第电磁感应定律可知,原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。
式中N1、N2为原、副线圈的匝数。由图可知U1=-e1,U2=e2(原线圈物理量用下角标1表示,副线圈物理量用下角标2表示),其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ,令k=N1/N2,称变压器的变比。由上式可得U1/ U2=-N1/N2=-k,即变压器原、副线圈电压有效值之比,等于其匝数比而且原、副线圈电压的位相差为π。
工作频率
变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种频率称工作频率。
额定功率
在规定的频率和电压下,变压器能长期工作而不超过规定温升的输出功率。
额定电压
指在变压器的线圈上所允许施加的电压,工作时不得大于规定值。
电压比
指变压器初级电压和次级电压的比值,有空载电压比和负载电压比的区别。
空载电流
变压器次级开路时,初级仍有一定的电流,这部分电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对于50Hz电源变压器而言,空载电流基本上等于磁化电流。
空载损耗
指变压器次级开路时,在初级测得功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗(铜损),这部分损耗很小。
效率
指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大,效率就愈高。
绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关.
Satons变压器主要应用电磁感应原理来工作。具体是:当变压器一次侧施加交流电压U1,流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通,使一次绕组和二次绕组发生电磁联系,根据电磁感应原理。
交变磁通穿过这两个绕组就会感应出电动势,其大小与绕组匝数以及主磁通的最大值成正比,绕组匝数多的一侧电压高,绕组匝数少的一侧电压低,当变压器二次侧开路,即变压器空载时,一二次端电压与一二次绕组匝数成正比,即U1/U2=N1/N2,但初级与次级频率保持一致,从而实现电压的变化。
变压器的效率:
在额定功率时,变压器的输出功率和输入功率的比值,叫做变压器的效率,即
式中η 为变压器的效率;P1 为输入功率,P2 为输出功率。
当变压器的输出功率P2 等于输入功率P1 时,效率η 等于100%,变压器将不产生任何损耗。但实际上这种变压器是没有的。变压器传输电能时总要产生损耗,这种损耗主要有铜损和铁损。铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。
变压器的铁损包括两个方面。一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。
另一是涡流损耗,当变压器工作时。铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。
变压器的效率与变压器的功率等级有密切关系,通常功率越大,损耗与输出功率比就越小,效率也就越高。反之,功率越小,效率也就越低。
参考资料:百度百科——变压器
其他答案1:
一般常用变压器的型号可归纳如下 :
1、按相数分:
(1)单相变压器:用于单相负荷和三相变压器组。
(2)三相变压器:用于三相系统的升、降电压。
2、按冷却方式分:
(1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
(2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分:
(1)电力变压器:用于输配电系统的升、降电压。
(2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器:能产生高压,对电气设备进行高压试验。
(4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。
4、按绕组形式分:
(1)双绕组变压器:用于连接电力系统中的两个电压等级。
(2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。
(3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
5、按铁芯形式分:
(1)芯式变压器:用于高压的电力变压器。
(2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低地方。
(3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。
6、按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
7、按设计节能序列分:SJ,S7,S9,S11,S13,S15。
我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,主要有:
50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
扩展资料:
变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头.例: T01, T201等。
变压器变压原理首先由法拉第发现,但是直到十九世纪80年代才开始实际应用。在发电场应该输出直流电和交流电的竞争中,交流电能够使用变压器是其优势之一。
变压器可以将电能转换成高电压低电流形式,然后再转换回去,因此大大减小了电能在输送过程中的损失,使得电能的经济输送距离达到更远。如此一来,发电厂就可以建在远离用电的地方。世界大多数电力经过一系列的变压最终才到达用户那里的。
变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。
变压器是利用电磁感应原理制成的静止用电器。当变压器的原线圈接在交流电源上时,铁心中便产生交变磁通,交变磁通用φ表示。原、副线圈中的φ是相同的,φ也是简谐函数,表为φ=φmsinωt。由法拉第电磁感应定律可知,原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。
式中N1、N2为原、副线圈的匝数。由图可知U1=-e1,U2=e2(原线圈物理量用下角标1表示,副线圈物理量用下角标2表示),其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ,令k=N1/N2,称变压器的变比。由上式可得U1/ U2=-N1/N2=-k,即变压器原、副线圈电压有效值之比,等于其匝数比而且原、副线圈电压的位相差为π。
进而得出:
U1/U2=N1/N2
在空载电流可以忽略的情况下,有I1/ I2=-N2/N1,即原、副线圈电流有效值大小与其匝数成反比,且相位差π。
进而可得
I1/ I2=N2/N1
理想变压器原、副线圈的功率相等P1=P2。说明理想变压器本身无功率损耗。实际变压器总存在损耗,其效率为η=P2/P1。电力变压器的效率很高,可达90%以上。
工作频率
变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种频率称工作频率。
额定功率
在规定的频率和电压下,变压器能长期工作而不超过规定温升的输出功率。
额定电压
指在变压器的线圈上所允许施加的电压,工作时不得大于规定值。
电压比
指变压器初级电压和次级电压的比值,有空载电压比和负载电压比的区别。
空载电流
变压器次级开路时,初级仍有一定的电流,这部分电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对于50Hz电源变压器而言,空载电流基本上等于磁化电流。
空载损耗
指变压器次级开路时,在初级测得功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗(铜损),这部分损耗很小。
效率
指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大,效率就愈高。
绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关.
变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。
在发电机中,不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势,此两种情况,磁通的值均不变,但与线圈相交链的磁通数量却有变动,这是互感应的原理。变压器就是一种利用电磁互感效应,变换电压,电流和阻抗的器件。
频率响应
指变压器次级输出电压随工作频率变化的特性。通频带如果变压器在中间频率的输出电压为U0,当输出电压(输入电压保持不变)下降到0.707U0时的频率范围,称为Satons变压器的通频带B。
初、次级阻抗比
变压器初、次级接入适当的阻抗Ri和Ro,使变压器初、次级阻抗匹配,则Ri和Ro的比值称为初、次级阻抗比。在阻抗匹配的情况下,变压器工作在最佳状态,传输效率最高。
变压器额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量,它是指分接开关位于主分接,是额定满载电压、额定电流与相应的相系数的乘积。对三相变压器而言,额定总容量容量等于=3×额定相电压×相电流,额定容量一般以kVA或MVA表示。
额定容量是在规定的整个正常使用寿命期间,如30年,所能连续输出最大容量。而实际输出容量为有负载时的电压(感性负载时,负载时电压小于额定空载电压)、额定电流与相应系数的乘积。
额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量,它是指分接开关位于主分接,是额定空载电压、额定电流与相应的相系数的乘积。对三相变压器而言,额定容量等于=3×额定相电压×相电流,额定容量一般以kVA或MVA表示。
电力变压器是一种静止的电气设备,是用来将某一数值的交流电压(电流)变成频率相同的另一种或几种数值不同的电压(电流)的设备。当一次绕组通以交流电时,就产生交变的磁通,交变的磁通通过铁芯导磁作用,就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关,即电压大小与匝数成正比。主要作用是传输电能,因此,额定容量是它的主要参数。额定容量是一个表现功率的惯用值,它是表征传输电能的大小,以kVA或MVA表示,当对变压器施加额定电压时,根据它来确定在规定条件下不超过温升限值的额定电流。
较为节能的电力变压器是非晶合金铁心配电变压器,其最大优点是,空载损耗值特低。最终能否确保空载损耗值,是整个设计过程中所要考虑的核心问题。当在产品结构布置时,除要考虑非晶合金铁心本身不受外力的作用外,同时在计算时还须精确合理选取非晶合金的特性参数。
电力变压器是发电厂和变电所的主要设备之一。变压器的作用是多方面的不仅能升高电压把电能送到用电地区,还能把电压降低为各级使用电压,以满足用电的需要。
总之,升压与降压都必须由变压器来完成。在电力系统传送电能的过程中,必然会产生电压和功率两部分损耗,在输送同一功率时电压损耗与电压成反比,功率损耗与电压的平方成反比。利用变压器提高电压,减少了送电损失。
变压器是由绕在同一铁芯上的两个或两个以上的线圈绕组组成,绕组之间是通过交变磁场而联系着并按电磁感应原理工作。变压器安装位置应考虑便于运行、检修和运输,同时应选择安全可靠的地方。在使用变压器时必须合理地选用变压器的额定容量。变压器空载运行时,需用较大的无功功率。这些无功功率要由供电系统供给。
变压器的容量若选择过大,不但增加了初投资,而且使变压器长期处于空载或轻载运行,使空载损耗的比重增大,功率因数降低,网络损耗增加,这样运行既不经济又不合理。变压器容量选择过小,会使变压器长期过负荷,易损坏设备。因此,变压器的额定容量应根据用电负荷的需要进行选择,不宜过大或过小。
电力变压器按用途分类:升压(发电厂6.3kV/10.5kV或10.5kV/110kV等)、联络(变电站间用220kV/110kV或110kV/10.5kV)、降压(配电用35kV/0.4kV或10.5kV/0.4kV)。
电力变压器按相数分类:单相、三相。
电力变压器按绕组分类:双绕组(每相装在同一铁心上,原、副绕组分开绕制、相互绝缘)、三绕组(每相有三个绕组,原、副绕组分开绕制、相互绝缘)、自耦变压器(一套绕组中间抽头作为一次或二次输出)。
三绕组变压器要求一次绕组的容量大于或等于二、三次绕组的容量。三绕组容量的百分比按高压、中压、低压顺序有:100/100/100、100/50/100、100/100/50,要求二、三次绕组均不能满载运行。一般三次绕组电压较低,多用于近区供电或接补偿设备,用于连接三个电压等级。
自耦变压器:有升压或降压二种,因其损耗小、重量轻、使用经济,为此在超高压电网中应用较多。小型自耦变压器常用的型号为400V/36V(24V),用于安全照明等设备供电。
电力变压器按绝缘介质分类:油浸变压器(阻燃型、非阻燃型)、干式变压器、110kVSF6气体绝缘变压器。
电力变压器铁心均为芯式结构。
一般通信工程中所配置的三相电力变压器为双绕组变压器。
主变压器,简称主变(GSU),是一个单位或变电站中主要用于输变电的总降压变压器,也是变电站的核心部分。变压器是电力机车牵引供电系统的核心设备, 也是保证牵引供电系统安全稳定运行的关键设备。
主变压器的容量一般比较大,并且要求工作的可靠性高。尽管主变压器故障率不高,但是一旦出现故障就会造成重大的损失。轻则可能会造成设备故障;重则会引发火情,危及正常的运输安全。因此,分析变压器的故障原因,并采取相应的防范措施具有非常重要的意义。
1.变压器的容量选择的一般原则
变压器容量应根据计算负荷选择。确定一台变压器的容量时,应首先确定变压器的负荷率。变压器当空载损耗等于负荷率平方乘以负载损耗时效率最高,在效率最高点变压器的负荷率为63%~67%之间,对平稳负荷供电的单台变压器,负荷率一般在85%左右。但这仅仅是从节电的角度出发得出的结论,是不够全面的。
值得考虑的重要元素还有运行变压器的各种经济费用,包括固定资产投资、年运行费、折旧费、税金、保险费和一些其他名目的费用。选择变压器容量时,适当提高变压器的负荷率以减少变压器的台数或容量,即牺牲运行效率,降低一次投资,也只是一种选择。
2.当安装两台及以上主变时,每台容量的选择应按照其中任何一台停运时,其余的容量至少能保证所供一级负荷或为变电所全部负荷的60~75%,通常一次变电所采用75%,二次变电所采用60%。
变压器一次侧功率因数与负荷率有关,满载运行时一次侧功率因数比二次侧低3~5%,负荷率小于60%时一次侧功率因数比二次侧低11%~18%。负荷率高对高压侧提高功率因数有利。负荷率高,断路器容量也大,投资也会有所增加。
3.低压为0.4kV变电所中单台变压器的容量不宜大于1600kVA,当用电设备容量较大,负荷集中且运行合理时可选用2000kVA及以上容量的变压器。近几年来有些厂家已能生产大容量的ME、AH型低压断路器及限流低压断路器,在民用建筑中采用1250KVA及1600KVA的变压器比较多,特别是1250KVA更多些,故推荐变压器的单台容量不宜大于1250KVA。
采用干式变压器时,应配装绕组热保护装置,其主要功能应包括:温度传感器断线报警、启停风机、超温报警/跳闸、三相绕组温度巡回检测最大值显示等。
应选用节能型变压器,对事故时出现的过负荷应考虑变压器的过载能力,必要时可采取强迫风冷措施。当需要提高单相短路电流值或需要限制三次谐波含量或三相不平衡负荷超过变压器每相额定容量15%以上时,宜选用接线为D,Yn11型变压器。
采用非燃性油变压器,可设置在独立房间内或靠近低压侧配电装置,但应有防止人身接触的措施。非燃油变压器应具有不低于IP2X防护外壳等级。室内设置的可燃油浸电力变压器应装设在单独的小间内。变压器高压侧(含引上电缆)间隔两侧宜安装可拆卸式护栏。
变压器额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量,它是指分接开关位于主分接,是额定满载电压、额定电流与相应的相系数的乘积。对三相变压器而言,额定总容量容量等于=3×额定相电压×相电流,额定容量一般以kVA或MVA表示。
额定容量是在规定的整个正常使用寿命期间,如30年,所能连续输出最大容量。而实际输出容量为有负载时的电压(感性负载时,负载时电压小于额定空载电压)、额定电流与相应系数的乘积。
电力变压器是一种静止的电气设备,是用来将某一数值的交流电压(电流)变成频率相同的另一种或几种数值不同的电压(电流)的设备。当一次绕组通以交流电时,就产生交变的磁通,交变的磁通通过铁芯导磁作用,就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关,即电压大小与匝数成正比。主要作用是传输电能,因此,额定容量是它的主要参数。额定容量是一个表现功率的惯用值,它是表征传输电能的大小,以kVA或MVA表示,当对变压器施加额定电压时,根据它来确定在规定条件下不超过温升限值的额定电流。
较为节能的电力变压器是非晶合金铁心配电变压器,其最大优点是,空载损耗值特低。最终能否确保空载损耗值,是整个设计过程中所要考虑的核心问题。当在产品结构布置时,除要考虑非晶合金铁心本身不受外力的作用外,同时在计算时还须精确合理选取非晶合金的特性参数。
容量是指存储的大小。容量的单位是“mAh”,在衡量大容量电池如铅蓄电池时,为了方便起见,一般用“Ah”来表示,中文名是安时,1Ah=1000mAh)。若电池的额定容量是1300mAh,如果以0.1C(C为电池容量)即130mA的电流给电池放电,那么该电池可以持续工作10小时(1300mAh/130mA=10h);如果放电电流为1300mA,那供电时间就只有1小时左右(实际工作时间因电池的实际容量的个别差异而有一些差别)。
这是理想状态下的分析,数码设备实际工作时的电流不可能始终恒定在某一数值(以数码相机为例,工作电流会因为LCD显示屏、闪光灯等部件的开启或关闭而发生较大的变化),因而电池能对某个设备的供电时间只能是个大约值,而这个值也只有通过实际操作经验来估计。
参考资料:百度百科-变压器
其他答案2:
常用变压器的型号如下 :
1、按相数分:
(1)单相变压器:用于单相负荷和三相变压器组。
(2)三相变压器:用于三相系统的升、降电压。
2、按冷却方式分:
(1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
(2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分:
(1)电力变压器:用于输配电系统的升、降电压。
(2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器:能产生高压,对电气设备进行高压试验。
(4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。
4、按绕组形式分:
(1)双绕组变压器:用于连接电力系统中的两个电压等级。
(2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。
(3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
5、按铁芯形式分:
(1)芯式变压器:用于高压的电力变压器。
(2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低地方。
(3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。
变压器的容量有50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA。
扩展资料
变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头.例: T01, T201等。
参考资料
变压器_百度百科
其他答案3:
一般常用变压器的型号可归纳如下 :
1、按相数分:
(1)单相变压器:用于单相负荷和三相变压器组。
(2)三相变压器:用于三相系统的升、降电压。
2、按冷却方式分:
(1)干式变压器:依靠空气对流进行自然冷却或增加风机冷却,多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
(2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分:
(1)电力变压器:用于输配电系统的升、降电压。
(2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器:能产生高压,对电气设备进行高压试验。
(4)特种变压器:如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。
4、按绕组形式分:
(1)双绕组变压器:用于连接电力系统中的两个电压等级。
(2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。
(3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
5、按铁芯形式分:
(1)芯式变压器:用于高压的电力变压器。
(2)非晶合金变压器:非晶合金铁芯变压器是用新型导磁材料,空载电流下降约80%,是节能效果较理想的配电变压器,特别适用于农村电网和发展中地区等负载率较低地方。
(3)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。
6、按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
7、按设计节能序列分:SJ,S7,S9,S11,S13,S15。
我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,主要有:
50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
扩展资料:
变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头.例: T01, T201等。
变压器变压原理首先由法拉第发现,但是直到十九世纪80年代才开始实际应用。在发电场应该输出直流电和交流电的竞争中,交流电能够使用变压器是其优势之一。变压器可以将电能转换成高电压低电流形式,然后再转换回去,因此大大减小了电能在输送过程中的损失,使得电能的经济输送距离达到更远。
如此一来,发电厂就可以建在远离用电的地方。世界大多数电力经过一系列的变压最终才到达用户那里的。
参考链接:百度百科-变压器
其他答案4:
变压器的规格型号:①按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。②按绝缘散热介质分:干式变压器,油浸式变压器,其中干式变压器又分为:SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。③按铁芯结构材质分:硅钢叠片变压器,硅钢卷铁芯变压器,非晶合金铁芯变压器。④按设计节能序列分:SJ,S7,S9,S11,S13,S15。⑤按相数分:单相变压器,三相变压器。⑥按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
最佳回答:
干式变压器广泛用于局部照明、高层建筑、机场,码头CNC机械设备等场所,简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%.适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。
干式变压器有以下型号:①按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV,0.66KV,0.38KV,0.22KV等。
②按绝缘散热介质分:干式变压器,油浸式变压器,其中干式变压器又分为:SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。
③按铁芯结构材质分:硅钢叠片变压器,硅钢卷铁芯变压器,非晶合金铁芯变压器。
④按设计节能序列分:SG,SJ,S7,S9,S11,S13,S15.
⑤按相数分:单相变压器,三相变压器。
⑥按容量来说国现在变压器的额定容量是3KVA,5KVA,10KVA,15KVA,20KVA,25KVA,30KVA,40KVA,50KVA,80KVA,100KVA,125KVA,160KVA,200KVA,250KVA,315KVA,400KVA,500KVA,630KVA,800KVA,1000KVA,1250KVA,1600KVA,2000KVA,2500KVA,3150KVA,4000KVA,5000KVA等。
其他答案1:
干式变压器有三相树脂绝缘干式变压器、非包封H级干式电力变压器、非晶合金干式变压器等等。干式变压器主要是以上三种
Leave A Comment
