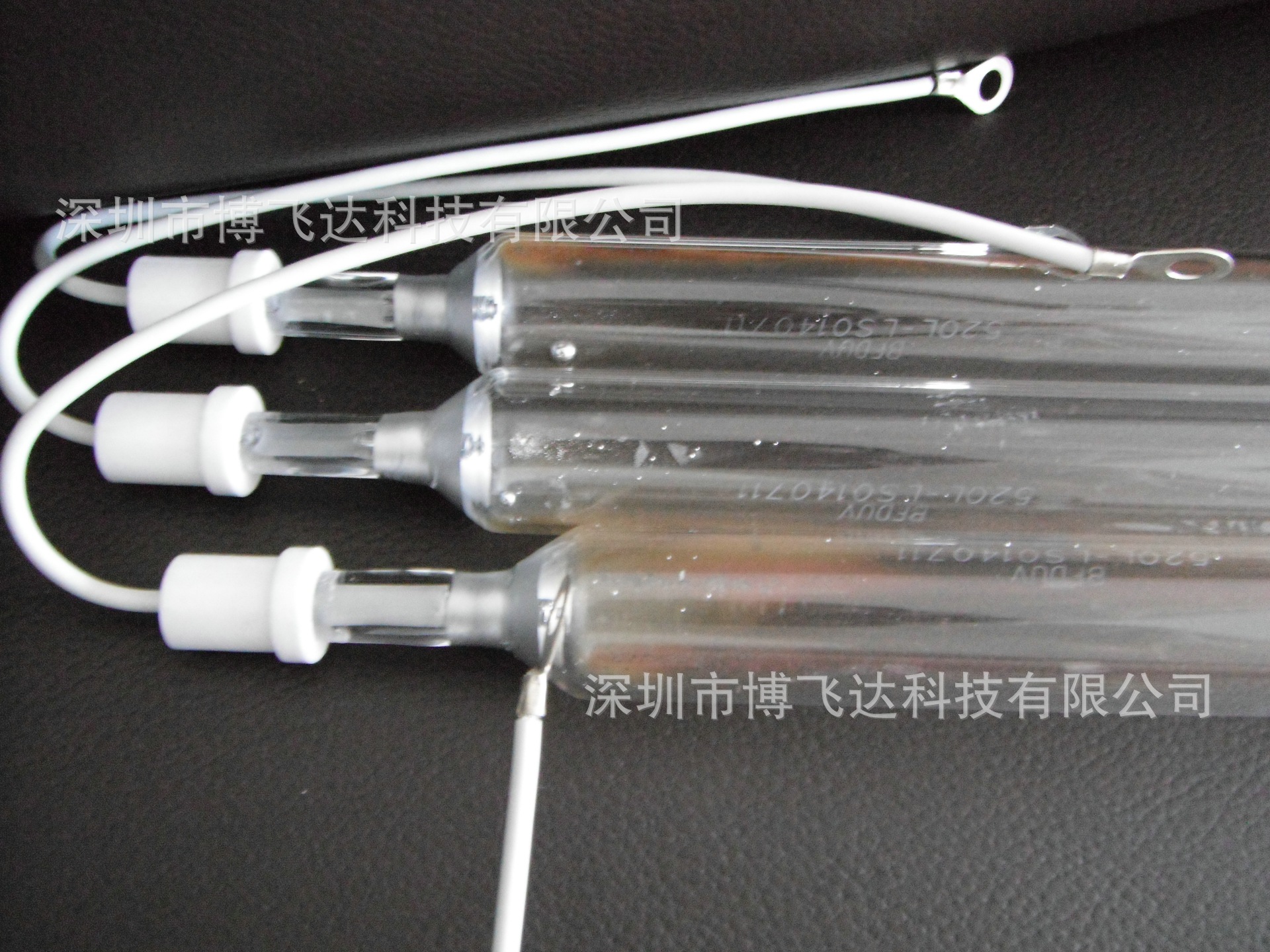

镓灯_紫外线uv卤素铁镓灯/电路版绿油固化专用/高395nmuva穿透力强

最佳回答：

【印刷网】晒版机的类型很多，采用的光源也各不相同。这里介绍一下箱式晒版机的结构特点，并对其各种箱式晒版机的不同特点以及常见的故障进行一些分述。 箱式晒版机的外形都是立方体结构，上盖是橡皮布密封框架且接缝周边有胶条密封，并有把手，可以掀起。利用气管与抽真空泵相连。与下面的箱体之间，前方有锁扣、后方有合叶、两侧有撑杆相连。密封盖下为透明度极好、质地均匀、厚度大约为10mm的平板玻璃。箱体后面装有排气风扇。中部为灯箱，箱内有碘镓灯光源或是卤素灯光源。灯源周围是一个具有反射平行光的反光罩。精密网版曝光机则采用光电积分仪控制光亮，具有自动限定曝光时间的功能。普通网版曝光机则采用设定标准秒数，限定曝光时间。 需要制作网版时，就揭开橡皮布框架，先将照相底片贴在平行玻璃板的表面，后将涂有感光胶的网框印刷面紧贴在底片的药膜面上，然后盖好橡皮布框架，开始抽真空，利用橡皮布的收缩，将网面与底片牢牢的贴附在玻璃板上，打开具有一定波长的曝光灯光源，设定好最佳曝光时间，待曝光时间一到则自动关闭光源。也可由自动操作方式转为手动操作方式。 一台晒版机质量的优劣主要取决于三个方面因素，第一是晒版机的抽真空机系统是否能够使照相底片与网版上感光材料紧密吸合，不留有任和间隙；第二曝光时整个版面的中间与四周边沿位置的光照度是否均匀。第三工作性能稳定的控制电路以及曝光时稳定耐用的曝光光源。 几款不同形式、特点的箱式晒版机所表露的故障现象也各有不同。但不论是哪一类问题都会直接影响制版的质量。下面分述一下几款不同形式晒版机的结构特点以及故障的分析与排除。 一、几款晒版机都会出现的常见的故障包括： 1、由于吸力不够或是无吸力，使照相底片与网面感光材料不能紧密贴附在玻璃板上，造成制版出现走位、失真、锯齿、模糊不清等不合格网版。 晒版机出现吸力不够或是无吸力这类故障的原因，主要分析步骤如下：初步判断方法是将抽真空泵与气管分开，用拇指堵住抽真空泵吸气口，观察气压表指针是否指向最大值，若指向最大值则说明抽真空泵运转正常，则应判断是气管、橡皮布部分出现漏气现象（包括：橡皮布有沙眼出现漏气；密封胶条粘连不好出现漏气；盖版松紧调节螺丝没有调节合适，松、紧都会出现漏气；吸气管各处接口松、脱出现漏气等方面）。若气压表指针无反映或是很小则说明抽真空泵运转不正常（故障现象包括：抽真空泵电机线圈烧坏停止运转、真空泵无油造成卡死停止运转、真空泵内叶片损坏造成吸力不够的现象等方面的原因）。 2、晒版机使用一定时间后，感觉实际曝光的时间比预想的曝光时间增加了很多。 （1）曝光灯长时间工作能量减弱，须更换灯管。 （2）即使更换了新灯管，所须曝光时间仍然长。此时首先考虑箱体内的清洁；其次则考虑反光罩是否具有良好反射效果，以及玻璃板的透光效果；再其次就要考虑此次更换的新灯管的质量是否有问题。 第二届中国(广东)国际印刷技术展览会 如此精彩 2010年度印刷行业初选投票火热进行中 更多精彩请查看＞＞二、各种晒版机的不同特点、故障的分析与排除： 1、SWE1100型晒版机，功率为2kW。 采用继电器控制电路，按钮式操作面板。备有真空抽气、曝光定时器等功能。手动吸气、曝光，按所定时自动停止。 常见故障：面板电源指示灯亮，但无法启动。 故障检查顺序： A、保险烧坏；B、交流接触器触点炭化、接触不良或线圈烧坏等；C、热继电器自动跳闸；、真空泵烧坏或卡死；E、曝光灯烧坏；F、整流器、触发器故障。 2、SWE1200A型晒版机，功率为3KW。采用微电脑控制，带有十组记忆频道。备有进口无油静音真空泵和普通型国产真空泵两种。电路板控制电路，触摸式操作面板。曝光时间设定后，其时间并非标准秒数运行，而是采用光电积分仪控制光亮，自动限定曝光时间，补偿光亮不足。操作方便，不受灯管老化以及操作者经验等方面的影响。适用于精细线条、网点图案、线路板网版的制作。实用经济。设有自动和手动方式曝光。自动时设有预抽气后进行二次抽气的功能，预设抽气时间到，自动曝光。预设曝光时间到自动停止。手动方式则是手动启动，手动停止。 故障现象分析： A、操作面板上的数显微弱或显示不全。由于整流桥损坏，操作面板5V直流输入电压值不够或是（7805）三角稳压器出现故障； B、无法开启吸气泵和曝光灯。整流桥的24V输出电压、（7824）三角稳压器或是IC集成块被激穿出现故障； C、自动时无法实现二次吸气，即橡皮布的吸力不够影响制版。真空泵上方电磁阀掉线、烧坏或是控制继电器损坏； 、紫外灯管属负阻型气体放电器件，不论好环，用万用表测量都呈开路状态，而一般情况下即使损坏也呈开路状态，不会对电路造成影响，但在高压状态下很可能会出现短路或极低内阻的状态。抽气结束时，控制电路转入工作状态，升压变压器输出的高压瞬间加到灯管两端，由于短路或内阻极低，强大的冲击电流引起极高的自感电势通过其它线路窜入控制回路而引发故障。此时会引起微机控制电路板故障以及整流桥被激穿的现象，此类故障为特殊一例。 3、W-SP-3648A/4860A精密网版型晒版机，功率为3KW。采用微电脑控制，带有二十五组记忆频道。配备无油静音真空泵。电路板控制电路，触摸式操作面板。可实现标准秒数与积量曝光时间的转换。采用积量曝光时，其时间并非标准秒数运行，而是采用光电积分仪控制光亮，自动限定曝光时间，补偿光亮不足。操作方便，不受灯管老化以及操作者经验等方面的影响。设有自动和手动方式曝光。手动方式则是手动启动，手动停止。除按正常使用时间更换曝光灯管外，其它故障率极小。 灯管可连续启动，即每次停、启间隔时间只须3～5秒。 适用于精细线条、网点图案、线路板网版的制作。 选材优良、设计合理、制作美观。 总之，不论使用那一款晒版机，还是工作中遇到那一种故障，都要了解、摸清机器性能原理和故障原因，对症下药。日常工作中应注意保养、维护，经常检查抽气系统，真空泵每月检查一次，定期加真空油。吸气管道的清理，保持吸气胶管内无灰尘、杂物堵塞。玻璃板面应保证绝对清洁，擦拭时应用脱脂棉、纱布及无水酒精擦干净，包括点光源、反光罩也应保持一尘不染。定期更换曝光光源，避免出现光源的光强度减弱，不宜掌握曝光时间，影响制版质量。

其他答案1：

抽空完 继电器 接触器都工作 曝光 与电容没关系
