产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:变压器 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
电压比:1 | 是否进口:否 |
铁心形状:E型 | 产地:河北保定 |
电源相数:单相 | 额定功率:5600 |
频率特性:中频 | 铁心形式:心式 |
外形结构:立式 | 效率(η):1 |
防潮方式:灌封式 | 应用范围:变压器 |
是否跨境货源:否 | 特色服务:UV变压器 |
冷却形式:液/油浸式 | 冷却方式:油浸风冷式 |
变压器名称:三相自耦变压器 | |
产品标签:三相变压器,三相自耦变压器,自耦变压器,uv固化机变压器,卤素灯变压器 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | ![]() |

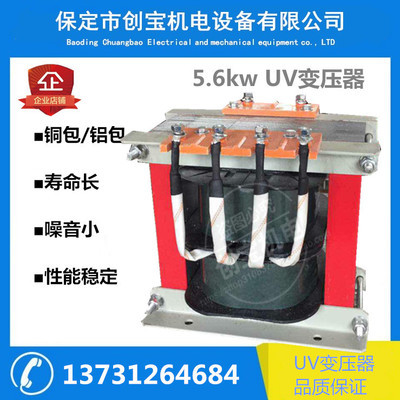

8KW铜线包价格–2300
一、特点:
UV变压器的性能稳定、高效低耗等特点,是UV固化配套的理想电源。
可以制作功率3KW-25KW供客户选择使用,该产品采用漏磁升压原理,性能稳定,启动快,噪音小,热量低,功耗节能特点。可同进口设备UV光源配套使用,是UV专用漏磁变压器,款式有立式,卧式和仿进口式。
二、产品说明:
选用变压器要点:灯管的工作电流、电压,直径确定后。变压器参数与为灯管参数科学砸配,以达到有效输出紫外线,且使用寿命长。
注意:灯管、变压器、电容是完整匹配系统。变压器的选择必须与UV灯的功率相配,即变压器必须有足够的输出电压,以保证UV灯能全功率工作。如果输出电压过高会使灯管烧毁;而输出电压过低,灯管又不能全功率工作,从而使紫外线输出强度不足。
最佳回答:
变压器短路阻抗测量采用伏安法。该方法适用于单相和三相变压器。测试前将变压器的一侧出线短接,短接用的导线须有足够的截面积,并保持各出线端子接触良好,以减小引线的回路电阻。变压器的另一侧施加试验电压,从而产生流经阻抗的电流,同时测量加在阻抗上的电流和电压,此电压、电流的基波分量的比值就是被试变压器的短路阻抗。
变压器短路阻抗测试时,通常在变压器的高压绕组侧加压,在低压绕组侧短路。为保证测试精度,电压测量回路应直接接在被试变压器的出线端子上,以免引入电流引线上的电压降。试验用调压器的额定电流不能小于10A,试验时流经被试变压器绕组的试验电流以在其额定电流的0.5%~0.1%的数量级上或2~10A为宜,试验电流不能太大,否则由于电源的过载使试验电压波形严重畸变,影响测试精度。
其他答案1:
办法很多,有粗测的,有精密的。
最简单的办法;用低的交流电压(串接一个交流电流表)加到这短路的自耦变压器上,用交流电压表测变压器两端的电压,通过电压和电流的比值,阻抗就能算出来。
精密的办法是用Q表或者交流电桥去测阻抗。
其他答案2:
不知
最佳回答:
万用表只能试一下单个线圈得通断,一般烧没烧外表能看出来。如果线包没有烧黑的现象,基本可确定为好的。
最佳回答:
用R×1电阻档1相1相的分开测量,每1相的几个输出端是相通的,三相阻值基本1致为正常指标。
最佳回答:
自耦变压器
所属学科:电力;变电
自耦的耦是电磁耦合的意思,普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接的电的联系,自耦变压器原副边有直接的电的联系,它的低压线圈就是高压线圈的一部分。
其他答案1:
自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高
其他答案2:
普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接的电的联系。
自耦变压器原副边有直接的电的联系,它的低压线圈就是高压线圈的一部分,绕组是初级和次级是在同一调绕组上的变压器。
其他答案3:
自耦的耦是电磁耦合的意思,普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接电的联系,自耦变压器原副边有直接电的联系,它的低压线圈就是高压线圈的一部分。
特点
⑴由于自耦变压器的计算容量小于额定容量.所以在同样的额定容量下,自耦变压器的主要尺寸较小,有效材料(硅钢片和导线)和结构材料(钢材)都相应减少,从而降低了成本。有效材料的减少使得铜耗和铁耗也相应减少,故自耦变压器的效率较高。同时由于主要尺寸的缩小和质量的减小,可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k≤2时,上述优点才明显。
⑵由于自耦变压器的短路阻抗标幺值比双绕组变压器小,故电压变化率较小,但短路电流较大。
⑶由于自耦变压器一、二次之间有电的直接联系,当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险,一、二次都必须装设避雷器,不要认为一、二次绕组是串联的,一次已装、二次就可省略。
⑷在一般变压器中。有载调压装置往往连接在接地的中性点上,这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此,要求自耦变压器有载调压时,只能采用线端调压方式。
优点
降压起动器中的自耦变压器的变压比是固定的,而接触式调压器的变压比是可变的。自耦变压器与同容量的一般变压器相比较,具有结构简单、用料省、体积小等优点。尤其在变压比接近于1的场合显得特别经济,所以在电压相近的大功率输电变压器中用得较多,此外在10千瓦以上异步电动机降压起动器中得到广泛使用。但是,由于初次级绕组共用一个绕组,有电的联系,因此在某些场合不宜使用,特别是不能用作行灯变压器。因此,自耦变压器与普通的双绕组变压器比较有以下优点。
1)消耗材料少,成本低。因为变压器所用硅钢片和铜线的量是和绕组的额定感应电势和额定电流有关,也即和绕组的容量有关,自耦变压器绕组容量降低,所耗材料也减少,成本也低。
2)损耗少效益高。由于铜线和硅钢片用量减少,在同样的电流密度及磁通密度时,自耦变压器的铜损和铁损都比双绕组变压器减少,因此效益较高。
3)便于运输和安装。因为它比同容量的双绕组变压器重量轻,尺寸小,占地面积小。
4)提高了变压器的极限制造容量。变压器的极限制造容量一般受运输条件的限制,在相同的运输条件的限制,在相同的运输条件下,自耦变压器容量可比双绕组变压器制造大一些。
缺点
在电力系统中采用自耦变压器,也会有不利的影响。其缺点如下:
1)使电力系统短路电流增加。
由于自耦变压器的高、中压绕组之间有电的联系,其短路阻抗只有同容量普通双绕组变压器的(1-k/1)平方倍,因此在电力系统中采用自耦变压器后,将使三相短路电流显著增加。又由于自耦变压器中性点必须直接接地,所以将使系统的单相短路电流大为增加,有时甚至超过三相短路电流。
2)造成调压上的一些困难。
主要也是因其高、中压绕组有电的联系引起的自耦变压器可能的调压方式有三种,第一种是在自耦变压器绕组内部装设带负荷改变分头位置的调压装置;第二种是在高压与中压线路上装设附加变压器。而这三种方法不仅是制造上存在困难,不经济,且在运行中也有缺点(如影响第三绕组的电压),解决得都不够理想。
3)使绕组的过电压保护复杂。
由于高、中压绕组的自耦联系,当任一侧落入一个波幅与该绕组绝缘水平相适应的雷电冲击波时,另一侧出现的过电压冲击的波幅则可能超出该绝缘水平。为了避免这种现象的发生,必须在高、中压两侧出线端都装一组阀型避雷器。
4)使继电保护复杂。
尽管自耦变压器存在着一定的缺点,但各国还是非常重视自耦变压器的应用,主要是与电力系统向大容量高电压的发展是分不开的,随着容量增大,电压升高,自耦变压器的优点就更为显著。
应用范围
自耦变压器在不需要初、次级隔离的场合都有应用,具有体积小、耗材少、效率高的优点。常见的交流(手动旋转)调压器、家用小型交流稳压器内的变压器、三相电机自耦减压起动箱内的变压器等等,都是自耦变压器的应用范例。
最佳回答:
空载通电,视空载电流大小确定通电时间,电流不太大可长时通电,电流太大时通电时间可相应短些——局短的线包有异热!
电流表测量,短路相的线圈电流大 。
其他答案1:
你可用双臂电桥校直流电阻,非常直观。电阻小的说明有匝间短路现象。
其他答案2:
第一步先看接线有没有错误。第二步用低压输入使短路点发热就能找出发热点就可以了.
电抗器空载电流非常大。同样用以前二种测试它。但电抗器还可以测它的H值对不对就知道。
最佳回答:
方法如下:
1、变压器短路阻抗也称阻抗电压,在变压器行业是这样定义的:当变压器二次绕组短路(稳态),一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示,即uz=(Uz/U1n)*100%。当变压器满载运行时,短路阻抗的高低对二次侧输出电压的高低有一定的影响,短路阻抗小,电压降小,短路阻抗大,电压降大。当变压器负载出现短路时,短路阻抗小,短路电流大,变压器承受的电动力大。短路阻抗大,短路电流小,变压器承受的电动力小。
2、变压器的短路阻抗是指二次侧短路时,在一次侧加一个电压,使电流达额定值,这个电压与额定电压之比就是短路阻抗.也可以说这个电压就是变压器励磁所需要的电压。之所以叫阻抗,是因为可以用它来代表变压器绕组的一个等效的阻抗值.短路阻抗在变压器发生接地时可以限制短路电流.通常如果不计系统阻抗,而且把系统能量看作无穷大的时候,变压器的短路电流可近似取额定电流乘上1与短路阻抗之商.比如说,高压侧电流为100A,短路阻抗为5%,那么高压侧可承受的短时短路电流就是2000A.当几台变压器并联运行时,除了电压、连接组别、变比要相同外,短路阻抗也要尽量一致,否则会引起循环电流。
3、变压器的联结组别一般为Dyn11、Yyn0等几钟,其中D表示为三角形接线,Y表示星形接法,在前面的字母表示一次侧,后面的表示为二次侧的;11表示二次时钟关系超前一次30度(相角差)在变压器的联接组别中“Y”表示高压侧为星形接线;“d”表示低压侧为三角形接线。“11”表示变压器低压侧的线电压Uab滞后高压侧线电压UAB330度(或超前30度) 。变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。我国只采用“Y,y”和“Y,d”。由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
在具有电阻、电感和电容的电路里,对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示,是一个复数,实际称为电阻,虚称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗 ,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。 阻抗的单位是欧姆。阻抗的概念不仅存在与电路中,在力学的振动系统中也有涉及。
其他答案1:
变压器零序阻抗是指零序电流流过变压器三相对称电路时遇到的阻抗。三相变压器的零序阻抗特性与绕组的连接方式有关。零序阻抗还取决于绕组和铁芯之间的结构布置,因此在不同绕组上测量时就会有差异。零序阻抗也与铁芯结构型式有关。三相三柱式铁芯结构的变压器,零序磁通必须通过铁芯与油箱之间的空气隙和油箱形成回路,其零序阻抗较小。而三相五柱式铁芯结构的变压器,零序磁通则可通过旁轭形成回路,因此其零序阻抗较大。因此,在实际计算中,变压器零序阻抗最好取实测值
其他答案1:
-
用万用表电阻档(Ω)的x1或者x10档分别测量两个绕组线圈的电阻值就可以判断其好坏了。
-
一般自耦变压器的两个绕组线圈的阻值是相同的,就是好的,否则是坏的;两个绕组线圈之间的阻值应该是无穷大(x1K或者x10K档),否则是坏的。
其他答案2:
——用万用表电阻档(Ω)的x1或者x10档分别测量两个绕组线圈的电阻值就可以判断其好坏了——一般自耦变压器的两个绕组线圈的阻值是相同的,就是好的,否则是坏的;两个绕组线圈之间的阻值应该是无穷大(x1K或者x10K档),否则是坏的
其他答案3:
使用万用表测量其绕组线圈的电阻值就可以判断其好坏。
其他答案4:
摇表
最佳回答:
自耦变压器短路计算出现负值电抗怎么算
中压侧绕组出现过电压,所以自耦变中性点 必须接地;为限制短路电流,500 kV自耦变中性点 大多数经小电抗接地,其零序短路参数及短路电流
最佳回答:
变压器短路阻抗测量采用伏安法。该方法适用于单相和三相变压器。测试前将变压器的一侧出线短接,短接用的导线须有足够的截面积,并保持各出线端子接触良好,以减小引线的回路电阻。变压器的另一侧施加试验电压,从而产生流经阻抗的电流,同时测量加在阻抗上的电流和电压,此电压、电流的基波分量的比值就是被试变压器的短路阻抗。
变压器短路阻抗测试时,通常在变压器的高压绕组侧加压,在低压绕组侧短路。为保证测试精度,电压测量回路应直接接在被试变压器的出线端子上,以免引入电流引线上的电压降。试验用调压器的额定电流不能小于10A,试验时流经被试变压器绕组的试验电流以在其额定电流的0.5%~0.1%的数量级上或2~10A为宜,试验电流不能太大,否则由于电源的过载使试验电压波形严重畸变,影响测试精度。
其他答案1:
将变压器的二次绕组短路,一次侧加入适当电压,当二次侧产生的短路电流等于二次侧额定电流时,一次侧所加的电压即为阻抗电压,用其点额定电压的百分数表示。
其他答案2:
其中一侧短路,另一侧测量电压和电流就可以了
其他答案3:
fgfff
