产品简介:
此产品为UV灯和金属灯均可使用的UV电源(UV灯电源)-UV无级调光电源,该设备由:柜机、变压器、无级可调模块等部分组成。用户安装此设备后进行外接UV灯管,即可形成整套UV光源系统。适合于自动丝印设备、胶印设备、喷涂设备的UV固化技术改造和加装。
说明:此变压器不串电容,从变压器上40%-100%无级调光。此项技术以前国内空白,国外才有(如果需要,完全靠进口)。该UV灯电源用于各种大型印刷设备的UV技术改造,是一款可以完全替代国外同型产品的高性能UV电源设备。
功率:3.6KW,5.6KW,8KW,12KW,15KW等
输出电压:1200-2300V。
优点:
1可无极调整功率40%-100%
2既可为高压汞灯供电,也可为金属卤素灯供电
3不用串接电容,可直接实现对灯管供电
4 此变压器全部是铜芯制造。

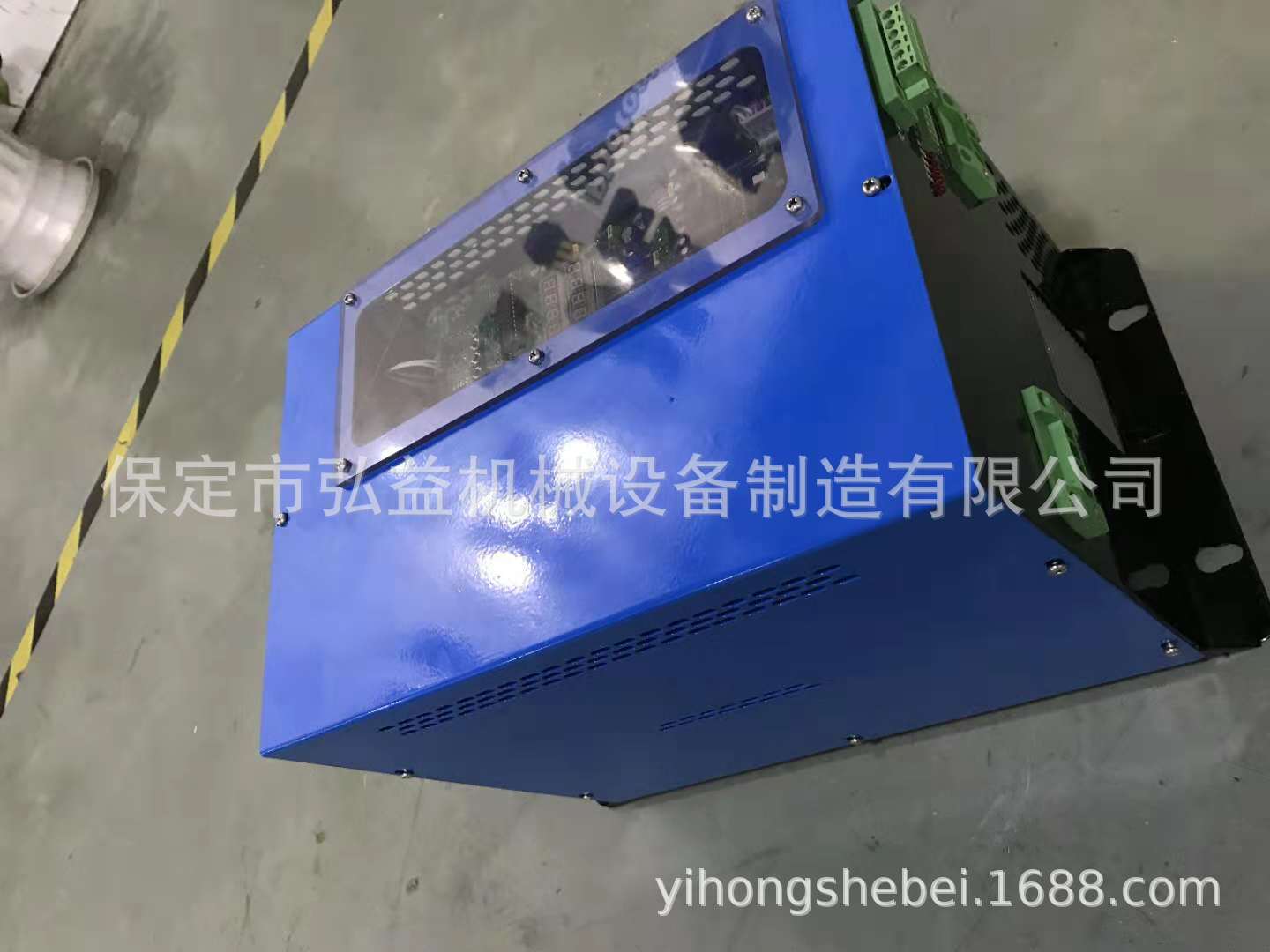

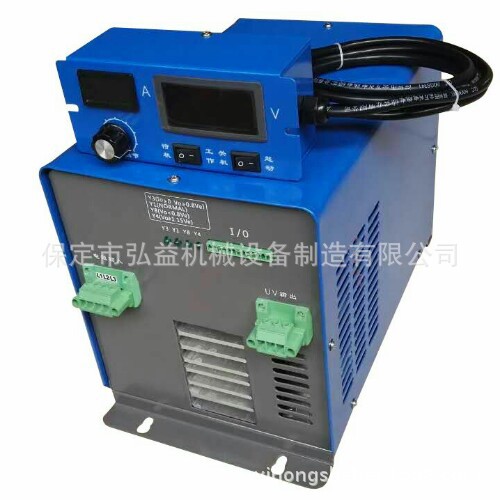

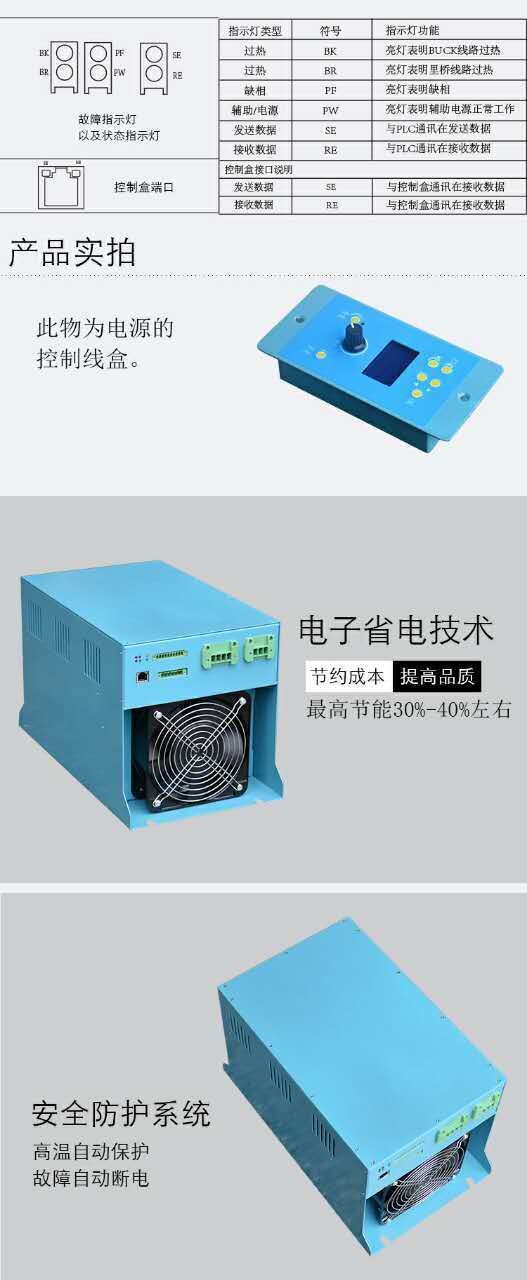

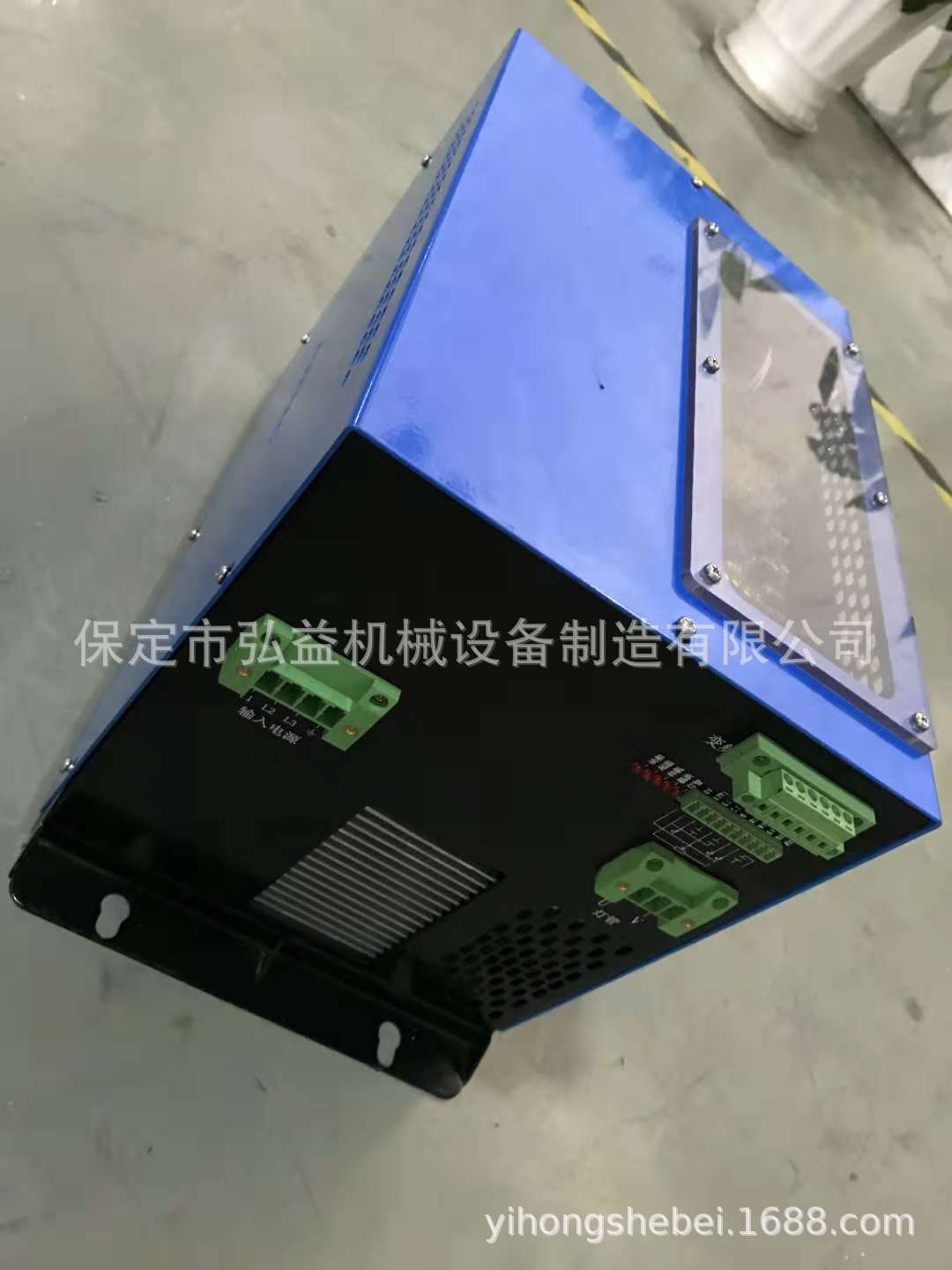

外观:
系统性能
1.灯功率40-100%无级可调,能够满足各种固化工艺需求
2.UV调光动态响应速度快,全程调节可以10S内达到任意稳定输出,无任何系统震荡
3.完全取代传统的R—L—C光源起辉电路,彻底避免了系统稳定时间长,安全性能低等弊端,同时彻底改变了靠电容大小来调节灯光强度的控制方式。(而且电容的耐压强度远远不够)
4.该系统的灯管功率输出控制有两个优点,第一:长时间暂停工作时,灯管可切换至省电待机模式 第二:根据印刷速度灯管功率可以在40%至100%之间任意可调

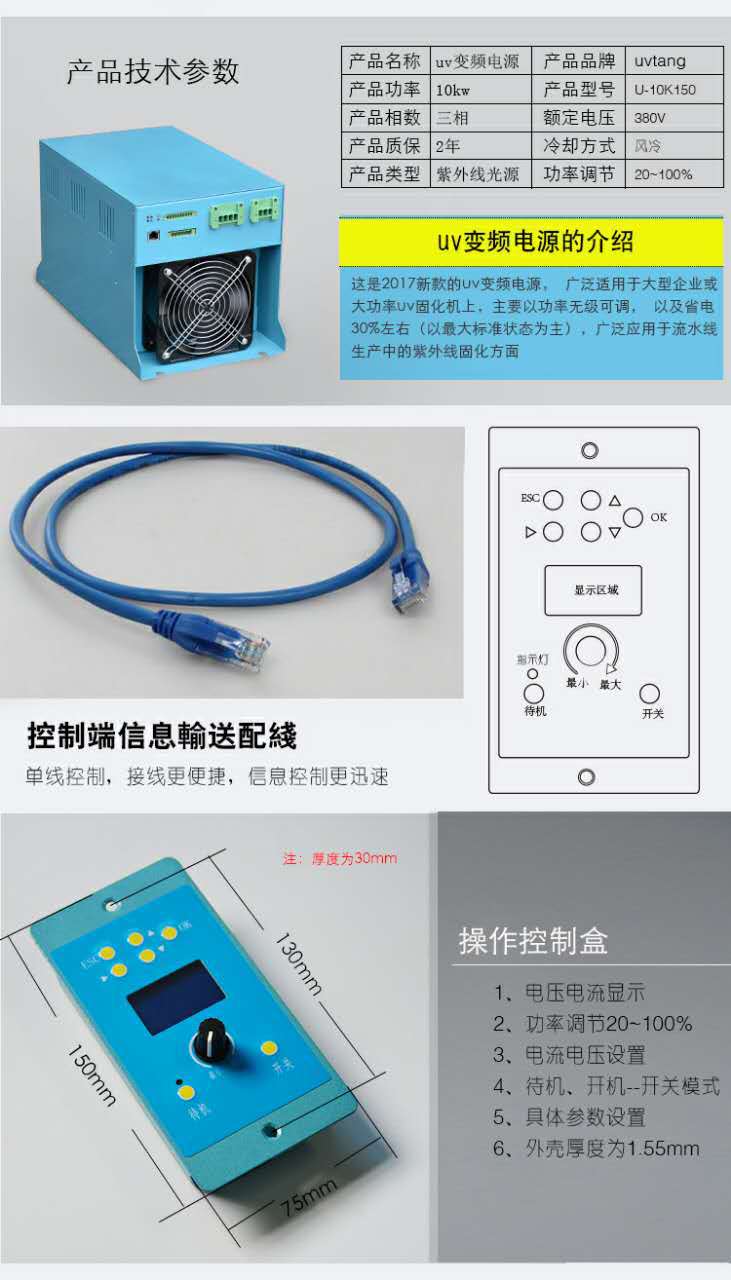

系统参数
1.UV灯输出功率40-100%任意可调
2.灯管综合电子启动,电子控制功率输出始终处于受检测状态,并以0-10V信号显示
3.系统输入电源:单相380V+零线
AC360V. 380V. 400V三档可调
4.根据类型可用于多种功率的紫外线灯管

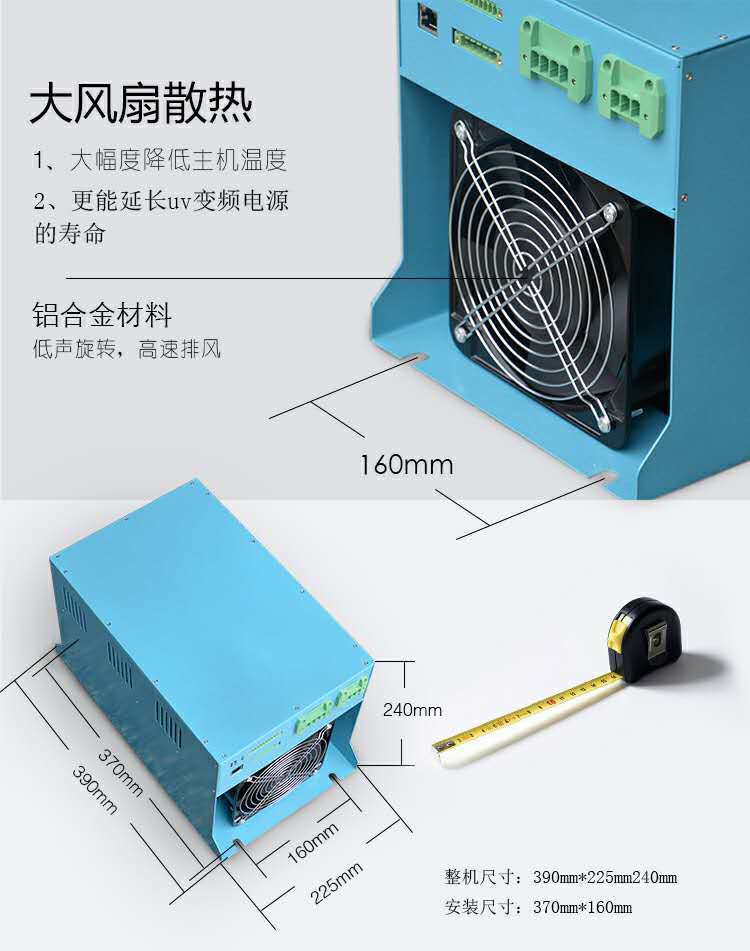

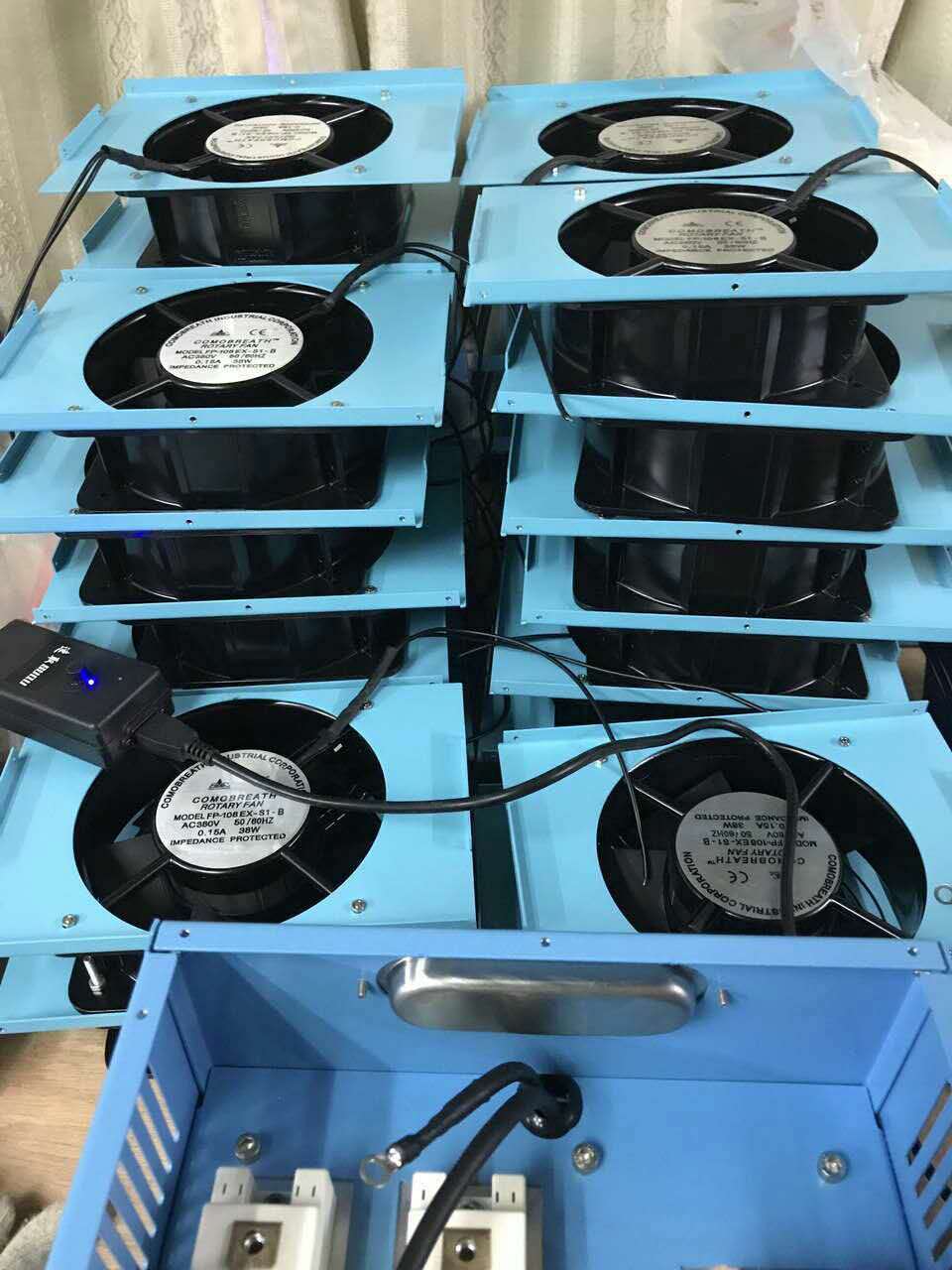

5.冷却方式:循环风冷
6.环境条件:温度0-55℃ 相对温度5-90%
核心技术
1.大功率特种光源系统动态调控技术,适用于高压汞灯,金卤灯(俗称铁灯),属国内领先,填补国内空白
2.调光型隔离式高漏磁变压器生产及应用技术国内领先
3.大功率调光型灯光调节器生产应用 国内空白
主要业务应用
承接自动彩色印刷机UV技术改造:
通过变频对接技术,实现了UV灯管功率能够理想地和印刷机的速度同步,使用这种方法完全避免了在印刷机速度调整时,紫外光能量不能随之变化,造成能量过高或过低导致印刷效果差,严重的甚至损坏印刷品和设备等问题。解决了传统的变压器串电容方式无法实现的自动固化难题。
其他应用
1. 印刷行业UV油墨快速固化
2. 木制品行业UV漆快速固化
3. 橡塑制品行业表面UV涂层快速固化
4. 金属制品行业表面UV涂层快速固化
5. 电子产品行业表面UV涂层快速固化
6. 各类涂漆生产线表面UV涂层快速固化

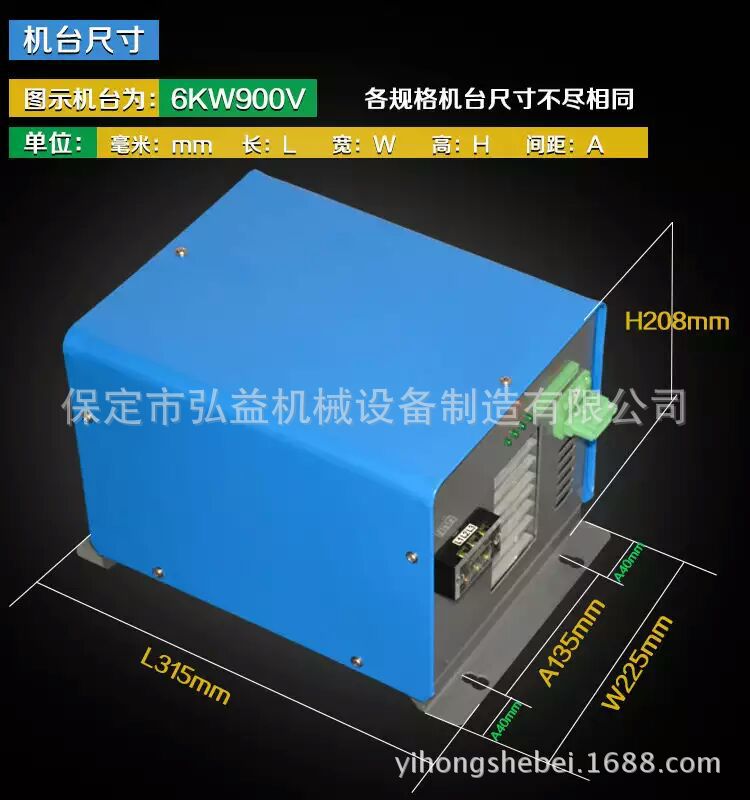

主要型号设备体积:
长 宽 高
12KW 990 470 480
8KW及5.6KW 910 420 420
3.6KW 830 325 360
…
其他答案1:
UV灯管专用电子触发器主要用于触发1-3KW触灯及UV灯冷热启动的装置。该产品可分为电子触发器和热触发器。其作用在于加速灯的启动过程,在触发的一刹那提升电压,使灯在较短的时间内启动,本产品性能极其稳定,触发性能高,寿命长,使用方便。
在电源接通后,触发器接通后产生高压使灯管着火。当灯管启动发光后触发器失去作用。此时镇流器起限流作用,使灯管工作在正常电流值。
使用方法及注意事项:
1、触发器输出脉冲电压大小要与灯点火电压成一定比例,一般触发器输出电压最好等于或略高于灯的点火电压。
2、触发器的触发时间不宜过长。一般设定时间为1-5S。
3、触发器的高频输出端引线长度要小于3米,否则容易造成输出信号到达灯管时电压衰退,频率衰减无法启动灯管。
4、不允许触发器空载工作
5、触发器器必须与相应的UV灯管,相应镇流器配套使用。
其他答案1:
先用万能电表x100档测量电阻Rx,调节滑动变阻器,使电流表A1达到满编,用x1k档测触发器两端电压,再结合故障排除法,最后得出结论,我编不下去了
其他答案2:
我#威 new206
其他答案1:
要保证UV灯正常良好工作需保证以下要素:A.选择匹配的点灯电源,所配套漏磁变压器/电容器要与UV灯所需电压/电流相符,漏磁变压器的额定功率/二次电压/工作电流/绝缘系数/耐压程度和电容器的容量/耐压/可冲放电次数,直接决定了UV灯管的发光效率/稳定性和寿命;B.适配风机要与UV灯功率吻合,注意:不可以用强风对灯管表面送风冷却,否则灯管表面温度过低会造成灯管灭弧熄灯。C.选择适合的反射罩:UV灯罩定制的标准灯罩为聚光灯罩。
最佳回答:
UV灯在光盘生产中起着非常重要的作用,如果没有UV灯,光盘的保护胶、印刷层就不会迅速烘干(<1秒以内),光盘也就不会快速大量复制生产。那么uv灯是怎样工作的呢?
所谓UV是英文ULTRAVIOLRT的缩写即紫外线的意思。要想理解UV灯的工作原理,首先要了解光是怎样产生的。光是原子释放出来的一种能量,它是由光子组成的。我们大家都知道原子是由原子核和围绕在它周围的电子构成的(图1)。原子核周围的电子是按照一定的轨道运行的,每一轨道只能容纳一定数量的电子。能量低的轨道(靠近原子核的轨道)总是被优先占据。当一个原子受到能量激发时(如加热、粒子撞击等),电子会从能量低的轨道迁跃到能量高的轨道,但是这种状态是不稳定的,电子会很快跌回原来的轨道同时释放出能量—光子(图2)。光的波长是由电子释放的能量多少决定的,而电子释放的能量多少是由电子在原子中精确位置决定的,也就是说不同的原子会发出不同的光子。不同的波长的光对于人的感觉就是不同颜色的光(表),也就是说不同的原子会发出不同颜色的光
知道了以上原理以后,我们就会明白平常我们用的灯泡是通过加热灯丝,激发灯丝原子使其发光。而UV灯是在一个密封的石英管内抽成真空然后充入一定压力的惰性气体和水银(汞),在石英管两端各装有一个电极(图3)。当我们打一开电源开关,触发器会在瞬间产生一个高压加在 UV灯电极两端将灯管内的气体电离形成导电的等 离子体(所谓等离子体是指原子内的电子受到能 量激发迁跃到更高能量级,当能量超过一定极限时电子会挣脱原子核的控制成为自由电子,原子 也变成带电离子。由于正负电荷相等所以等离子气体整体呈中性,但是里面有自由移动的电荷所以是导电的)。
等离于体形成的过程:当UV灯送电时触发器会使灯管两端的灯丝发射出大量的电子,电子在高压交变电场的作用下来回运动,当它撞击到氨原子时如果有足够的能量,便会产生冲击电离(从氢原子内撞出1个电子,使氖原子李成氢离子)。这样被撞出的电子和氢离子在电场的作用下加入运动撞出更多的离子。同时氢离子在运动过程中也可能会与1个电子相遇变回氨原子,这样最终会在灯管内产生一个动态平衡即不断产生的氨离子和不断消失的氢离子数目相等。灯管内的等离子体在加在两端电极的交变电场的作用下,里面的带电电荷来回移动形成电流。同时里面的粒子来回移动时会发生撞击产生更多的离子,于是灯管的阻抗会迅速的降低,如果不加控制的话灯管内的的电流会一直变大直到烧毁灯管。所以在实际的电路中都有一个镇流器,它的作用就是限制电流的增加使其保持在一个平衡状态。在上述过程中气体原子由于受到能量激发(粒子撞击)便会发出光子,同时由于受到由于粒子的轰击,灯管内的水银会变成气态甚至等离子体,汞原子内的电子受到激发也会释放出光子。汞原子发出的光的波长正好在紫光和X射线之间,称为紫外线。
其他答案1:
一、UV概念
UV 是紫外线的英文(Ultra-Violet Ray)缩写,工业用 UV 光源光谱范围是200nm-450nm,以365nm为中心。
二、UV固化
UV固化在英文中称UV Curing 或 UV Coating,UV固化是光化学反应,即液态的UV照射可固化材料经印刷或涂布到承印物或工件表面,经UV光线照射实现硬化的过程,UV固化与传统的干燥过程相似,但原理不同,传统的干燥一般借助于涂敷材料中溶剂的挥发而形成硬化,而UV固化交联则无溶剂挥发。
三、UV灯
UV灯为气体放电灯,气体放电灯分为弧光放电和辉光放电,UV固化中常用UV灯为弧光放电灯,其工作原理是:在真空的石英管中加入定量的高纯汞(水银),通过对两端电极提供电压差(压降),产生离子放电,从而产生紫外线辐射。
四、UV灯的强度
UV灯的强度取决于UV灯管的功率密度,一般常用规格有:
80W /cm 即 200W/inch
120W /cm 即 300W/inch
160W /cm 即 400W/inch
240W /cm 即 600W/inch
五、UV组件的选择
要保证UV灯正常良好工作需保证以下要素:
A.选择匹配的点灯电源,所配套漏磁变压器/电容器要与UV灯所需电压/电流相符,漏磁变压器的额定功率/二次电压/工作电流/绝缘系数/耐压程度和电容器的容量/耐压/可冲放电次数,直接决定了UV灯管的发光效率/稳定性和寿命;
B.适配风机要与UV灯功率吻合,注意:不可以用强风对灯管表面送风冷却,否则灯管表面温度过低会造成灯管灭弧熄灯。
C.选择适合的反射罩:UV灯罩定制的标准灯罩为聚光灯罩。
其他答案2:
UV灯的强度
WKM-UV1 仪器检测UV灯强度
这种是UV能量和UV强度一体显示数据
最佳回答:
-
变压器接0线 UV灯接其它的看你电容多少UF 三个端子连接起来,是本身电容最大UF 广州超锐专业制造UV光源。
-
电容实际只有两个极,4个接线柱是为了接线方便,用万用表测一下,有两个接线柱是一个极。
其他答案1:
电容并联在电源两端,提高功率因数。变压器串联在回路,升压和镇流。
其他答案2:
接线图
其他答案1:
接触器的容量太小,电流超过了额定电流
其他答案1:
换
最佳回答:
不是变压器是镇流器和触发器配合接通电瞬间产生高压把灯点亮
