QQ咨询：260200500

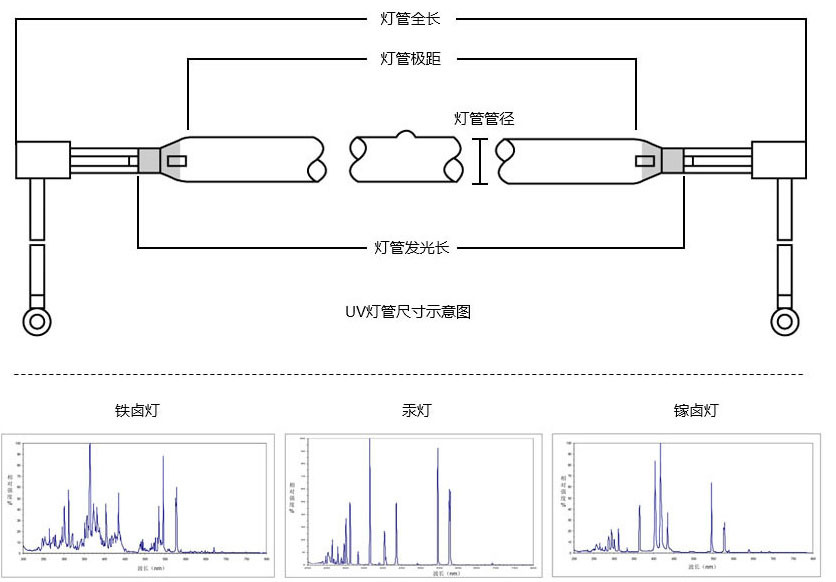

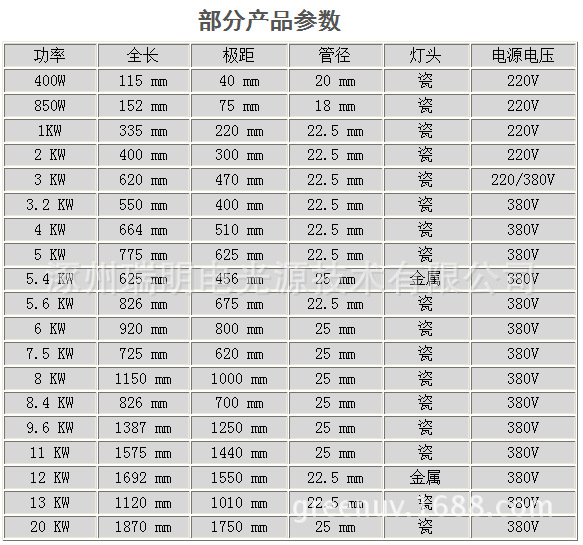

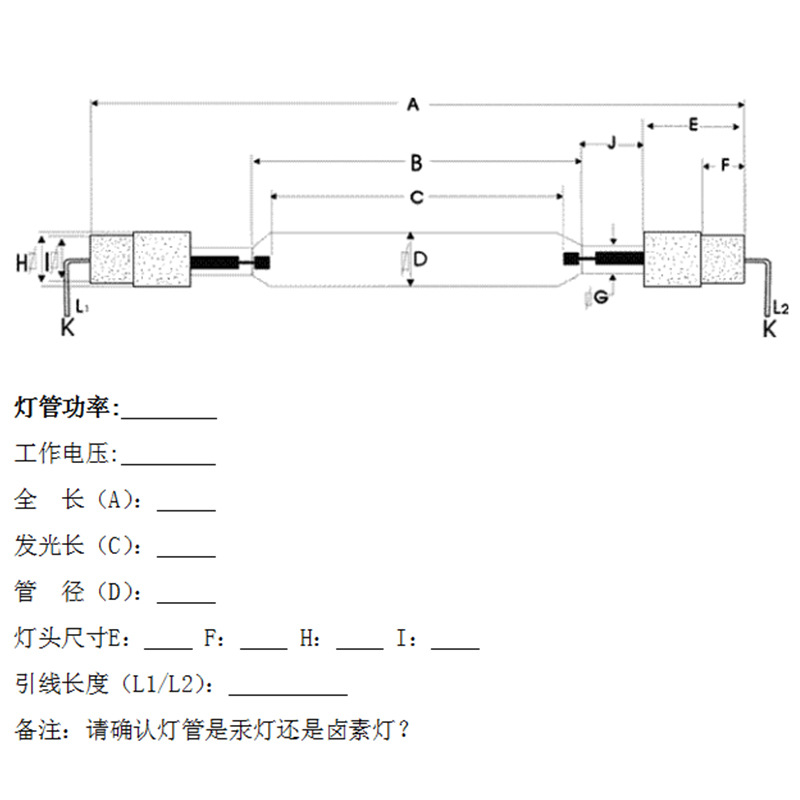

您订购灯管时，请提供灯管进口型号，样灯（保证还能点亮，使用效果好）或者提供灯管外形尺寸及工作参数即可。
最佳回答：

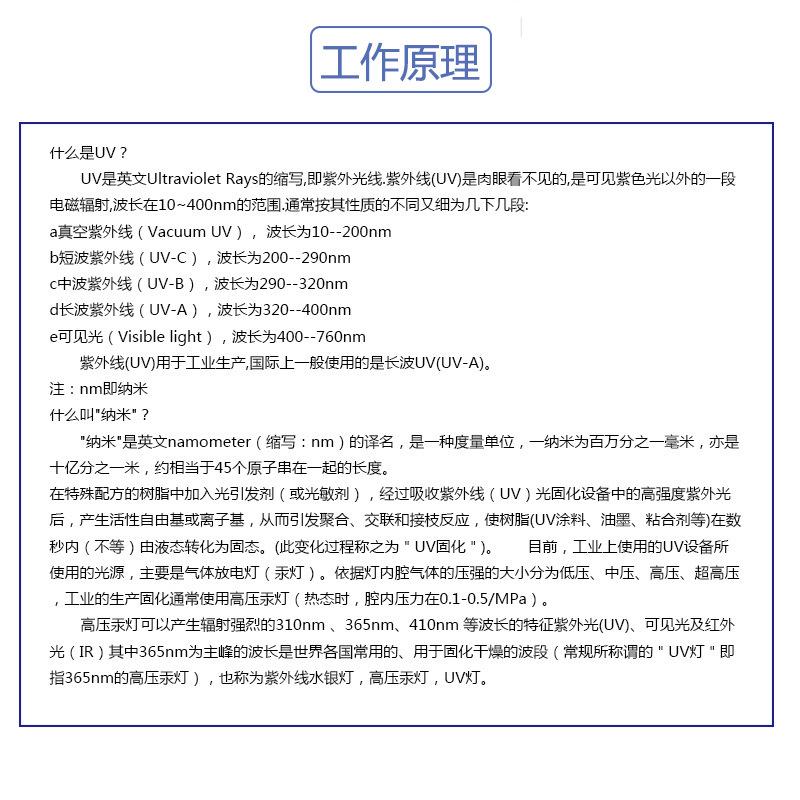

在特殊配方的树脂中加入光引发剂，经过吸收紫外线（UV）光固化设备中的高强度紫外光后，产生活性自由基或离子基，从而引发聚合、交联和接枝反应，使树脂(UV涂料、油墨、粘合剂等)在数秒内由液态转化为固态，此变化过程称之为＂UV固化＂。
UV的应用如下：
UV光辐射物理性质类似于可见光，都具有直线性，其穿透力却远不及可见光，波长越短，穿透力越差，故此UV固化主要应用于光线
能够直接射到的表皮面或透光性较好的内层固化。
1.对于温度的影响较敏感或耐温性较差的光固化工件，传统UV灯产生的UV中附带的IR辐射热，对其却是一大危害甚至是致命的。降低IR辐射热是目前世界各国制造UV固化设备的前沿课题之一，一般是采用水冷、反射、分频过滤等方法来加以解决，但代价是必须损失部分的紫外光功。
2.UV灯产生UV的同时会产生大量的IR辐射热，对于温度影响不大的工件，这一辐射热是有益的，它可以加速光固化的反应速度，尤其对于UV＋厌氧混合型的胶料，效果更为明显。
最佳回答：
先用UV光油喷枪均匀喷光油，结束后再用UV进行照射。总之UV就是加速光油固化的。
最佳回答：
uv光涂料经过uv光固化后由小分子变成空间网状的高分子，已经不能剥离了
最佳回答：
不会的，我之前在深广联那边培训的时候，技术的跟我说融进去的
最佳回答：
uv打印后上光油需要uv灯光固化。
UV光油是喷涂或滚涂在基材表面之后，经过UV灯的照射，使其由液态转化为固态，进而达到表面硬化。
其他答案1：
uv打印后上光油需要uv灯光固化。UV光油是喷涂或滚涂在基材表面之后，经过UV灯的照射，使其由液态转化为固态，进而达到表面硬化。
其他答案2：
uv打印后上光油需要uv灯光固化。
最佳回答：
一、光泽不好、亮度不够
主要原因
1、UV油粘度太小，涂层太薄
2、乙醇等非反应型溶剂稀释过度
3、涂布不均匀
4、纸张吸收性太强
5、涂胶网纹辊网纹太细，供油量不足
解决办法：根据纸张不同情况适当提高UV光油的粘度和涂布量：对吸收性强的纸张可以先涂布一层底油。
二、干燥不好、固化不彻底，表面发粘
主要原因
1、紫外光强度不够
2、紫外灯管老化，光强减弱
3、UV光油储存时间太长
4、不参与反应的稀释剂加入过多
5、机器速度过快
解决方法：在固化速度小于0.5s的 情况下，一般应保证高压汞灯的功率不小于120W/cm；灯管要及时更换，必要时加入一定量的UV光油固化促进剂，加速干燥。
三、印刷品表面UV光油涂不上去，发花
主要原因
1、UV光油粘度太小，涂层太薄
2、油墨中调墨油或燥油含量过高
3、油墨表面已晶化
4、油墨表面防粘材料（硅油、喷粉）过多
5、涂胶网纹辊网线太细
6、施工工艺的问题（技术人员技术不咋地）
解决办法：对要求UV上光的产品，印刷时就应采取相应措施，创造一定的条件：UV光油可适当涂厚些，必要时上底油或采用特殊光油配方。
四、UV上光涂层有白点和
1、涂层及薄
2、涂胶网纹辊太细
3、非反应型稀释剂（如乙醇）加入过量
4、印刷品表面粉尘等较多
解决办法：保持生产环境及印刷品表面清洁；增加涂层厚度；加入少量平滑助剂：称释剂最好为参与反应的活性稀释剂。
五、UV光油涂布不匀、有条纹及桔皮现象
主要原因
1、UV光油黏度过高
2、涂胶网纹辊网线太粗（涂布量过大）、表面不光滑
3、涂布压力不均匀
4、UV光油的流平性差
解决办法：降低光油黏度、减少涂布量；将压力调整均匀；涂布辊应磨细磨光；加入光亮流平剂。
六、UV光油附着力不好
主要原因
1、印刷品油墨表面晶化
2、印刷油墨中的助剂不合适
3、UV光油本身黏附力不足
4、光固化条件不合适
解决办法：印刷工艺要提前考虑上光条件；在已印好的产品上涂布增强附着力的底油。
七、UV光油变稠、有凝胶现象
主要原因：
1、UV光油储存时间过长
2、UV光油未能完全避光储存
3、UV光油储存温度偏高
解决办法：注意UV光油的有效使用期并严格避光储存，储存温度以5~25℃为宜。
八、残留气味大
主要原因：
1、UV光油固化不彻底
2、紫外光不足或UV灯管老化
3、UV光油抗氧干扰能力差
4、UV光油中非反应型稀释剂加入过多。
解决办法：UV光油固化必须彻底，并要加强通风，必要时更换光油品种。
其他答案1：
黄变有可能是UV固化的时候UV光功率太大造成的，可以适当调整UV灯的功率。当然也有可能是其他原因。具体可以咨询一下瑞飞科技，毕竟有十年的行业经验。
最佳回答：
在太阳底下照射，需要时间比较长，也能够固化，中空玻璃用无影胶就是这么操作的。
其他答案1：
晒干可以吗?或者晾干https://www.szdluv.com
Leave A Comment
