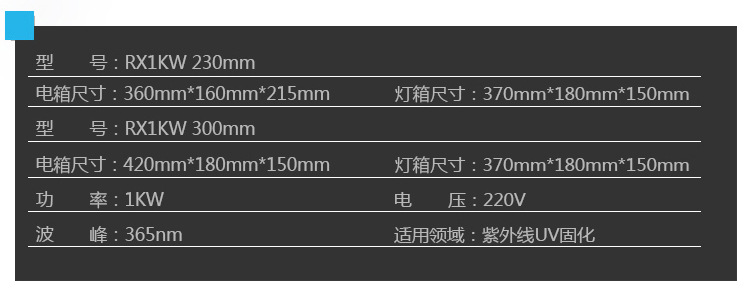

手提uv固化机_手提uv定制工业uv胶光油紫外线uv光固机

最佳回答：

这个不是网络ip，pv，uv那个uv，而是化工中用到的名词uv！！！

UV固化：这里“UV”是紫外线的英文缩写，固化是指物质从低分子转变为高分子的过程。UV固化一般是指需要用紫外线固化的涂料（油漆）、胶粘剂（胶水）或其它灌封密封剂的固化条件或要求，其区别于加温固化、胶联剂（固化剂）固化、自然固化等。
UV固化是通过一种单体/低聚物的混合物的快速聚合而获得一种也可交联的涂膜的一种技术。UV体系的这种快速聚合是用光引发剂和高性能的灯来实现的。UV固化技术所采用的树脂体系(表1)涉及到一种基本低聚物、实质上它是一种低分子量(约2500 )的预聚物，常用的有氨基甲酸酯丙烯酸酯，环氧丙烯酸酯,聚酯丙烯酸酯或聚醚丙烯酸酯，虽然像乙烯基醚那些不含丙烯酸酯的低聚物之类，也正被逐渐彩。低聚物的粘度较高,为便于施工和提高交联固化速度，需要加入单体作为活性稀释剂来调整树脂的流变性。活性稀释剂的结构对最终涂膜的性能如流动性，滑爽性，润湿性，溶胀性，收缩性，附着力以及涂膜内部的迁移性是有重要影响的。活性稀释剂可以是单官能度的，也可以是多官能度的，后者较好，因为它可以使固化时的交联度提高。对活性稀释剂的性能要求有、稀释能力、溶解性、气味、降低介质粘度的能力、挥发性、官能度、表面张力，聚合时的收缩性，均聚物的玻璃化温度(Tg)，对整个固化速度的影响力 和毒性。所采用的单体应该对皮肤刺激性并经Draize测定其值不超过3级的单体。用作活性稀释剂的典型单体是三丙二醇二丙烯醚酯（TPGDA）品种(1)???
三丙二醇?(1)二丙烯酰酯(TPGDA)??
表一-UV固化涂料的典型配方
组分 %
低聚物 40-50
单体 40-50
光引发剂/光敏剂 1-10
表面活性剂,助剂 0.5-1.0
颜料(如果需要,其用量控制在以得到满意的遮盖为准)
在UV固化的化学机理方面快速聚合反应用实际上是在合适的光引发剂和/或光敏剂以及高性能的灯光条件下产生游离基反应而实现的。能产生游离基的和产生阳离子中间体的光引发剂都是可以使用的。但在现今工业上经常彩前一种(即能够产生游离基的光引发剂)。游离基的光生作用可以由两种方法获得。第一种方法是通过光激分子的裂解而产生一游离基对(方程式),这是一种分子内部的过程。方程式1中的样品是Ciba Geigy的Irgacure 651,化学名称是2,2-二甲氧基-2苯基苯乙酮。
产生游离基的第二种方法是发生在激发的光敏剂和氢给予分子之间的夺氢反应。用于此法的典型体系是胺类和二苯甲酮的混合物，其中三乙胺、二苯甲酮是最经济实用的一种。胺二苯甲酮系统是非常经济和最常用的，其副作用如发黄不是问题。不足之处是该法所用的光引发剂是过量的，这是达到快速固化所需要的，在固化完成之牾没有反应的光引发剂就残留在固化膜中。
在UV体系的引发技术方面，最近研究的是阳离子光引发剂的使用。三芳基硫盐是这类光引发剂的典型例子，如方程式2，3和4所示。在这个阳离子系统中，活化过程类似于游离基聚合过程，即：光吸收，增感作用，引发，传递和最后的链终止。阳离子体系的一个优点是反应不会受到氧的抑制，而传统的游离基引发剂却会受到氧的抑制作用。但是，阳离子引发剂却对亲核性的杂质诸如水很敏感，这类杂质会中和阳离子使链增长发生终上。阳离子引发剂在价格上相对较贵，因此目前也不常用

其他答案1：

之前好像有人问过这个问题了：

1.一种固化涂层或黏结剂的处理方法。
2.可在几分之一秒的时间内将液体转化为固体。
3.UV光固化过程是一个由UV光引发的化学反应过程。
4.UV固化材料中不含溶剂。

这样理解起来比较容易…

其他答案2：

UV 是紫外线（Ultra-Violet Ray）的英文缩写。

• UV灯：一种可以发射出紫外线的灯具

• UV涂料：主要成分 ‘活性稀释剂、低聚物、光引发剂、助剂’涵盖（UV胶水、UV油墨、UV光油）

UV涂料经过UV灯照射后，产生辐射聚合、辐射交联和辐射接技等反应。迅速将低分子量物质转变成高分子量产物的化学过程，固化是直接在不加热的底材上进行的，体系中不含溶剂或含极少量溶剂，辐照后液膜几乎100%固化，因而VOC（挥发性有机化合物）排放量很低。UV光固化体系分为自由基体系和阳离子体系，两者固化机理成分都有所不同。自由基体系是由光引发剂受UV照射激发产生自由基，引发单体和预聚物聚合交联；阳离子体系是由阳离子光引发剂受辐射产生强质子酸，催化加成聚合，使树脂固化.UV自由基固化经过以下步骤：

1. 自由基光引发剂受到UV照射后，激发分解产生自由基：

2. 链引发：引发剂产生的自由基引发树脂和单体分子的不饱和双键产生新的自由基。

3. 链增长：由树脂和单体产生的自由基可以继续引发树脂和单体分子中的不饱和双键产生自由基，进行自由基连锁反应。

4. 链终止：化学反应中，由于自由基含有未偶化电子，非常活泼，极易倾向于基他自由基偶合或发生酸化作用，使链反应终止。反应结果，生成高分子化合物，使胶液转变为固体。
