产品规格及说明 | |
---|---|
设备品牌:帝龙 | 设备型号:400*2300 |
订购价格:电话/面议 | 交货日期:3~30/工作日 |
是否进口:否 | 加工定制:是 |
总功率:6.5KW | 功率密度:100% |
规格:400-2300 | 重量:220(Kg) |
UV主峰波长:365 | 产地:深圳鑫佳诚 |
是否跨境货源:否 | 外形尺寸:450*2300*1700 |
用途:曲面圆形UV固化 光固 | |
产品标签:曲面uv机 | |
咨询热线:13715339029 | 售后服务:13715339029 |
技术咨询:13715339029 | ![]() |

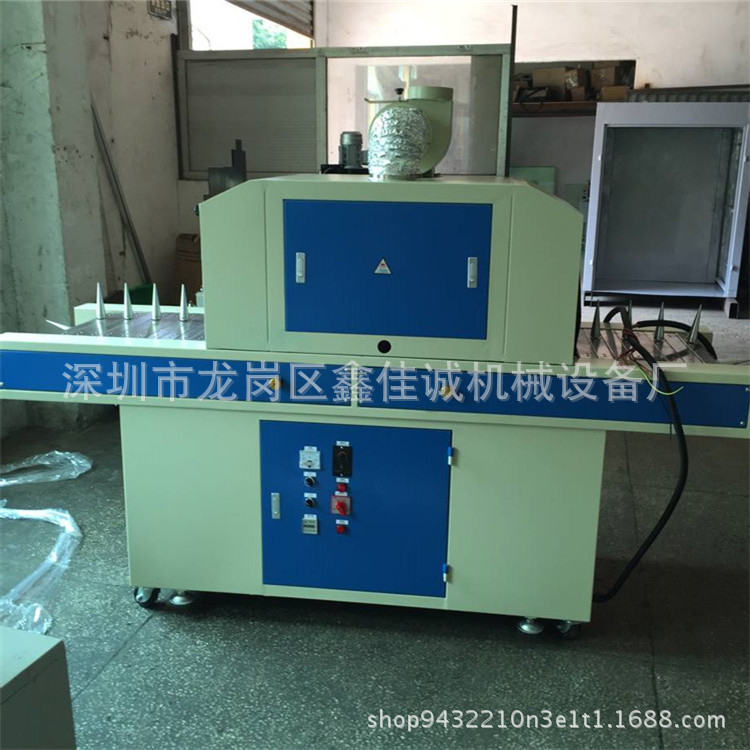

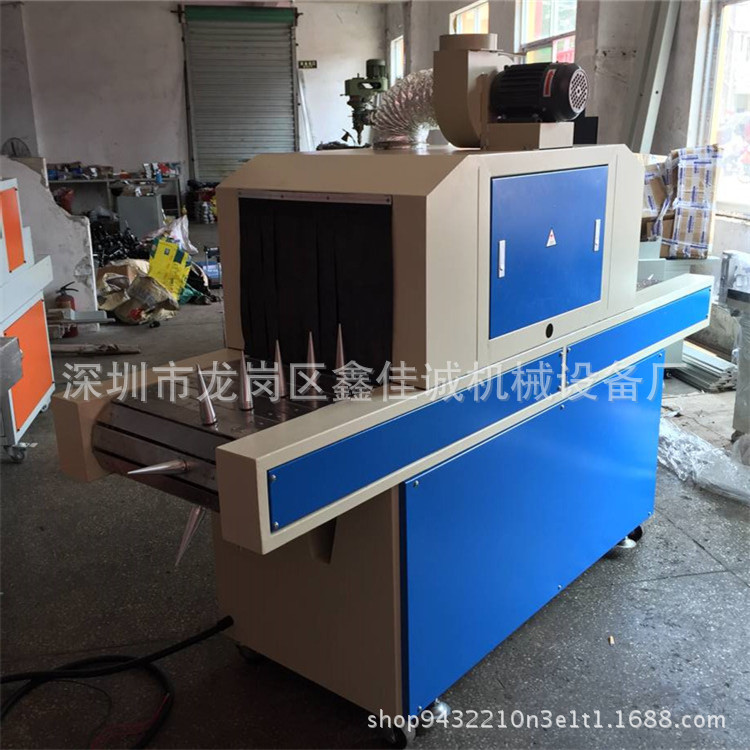

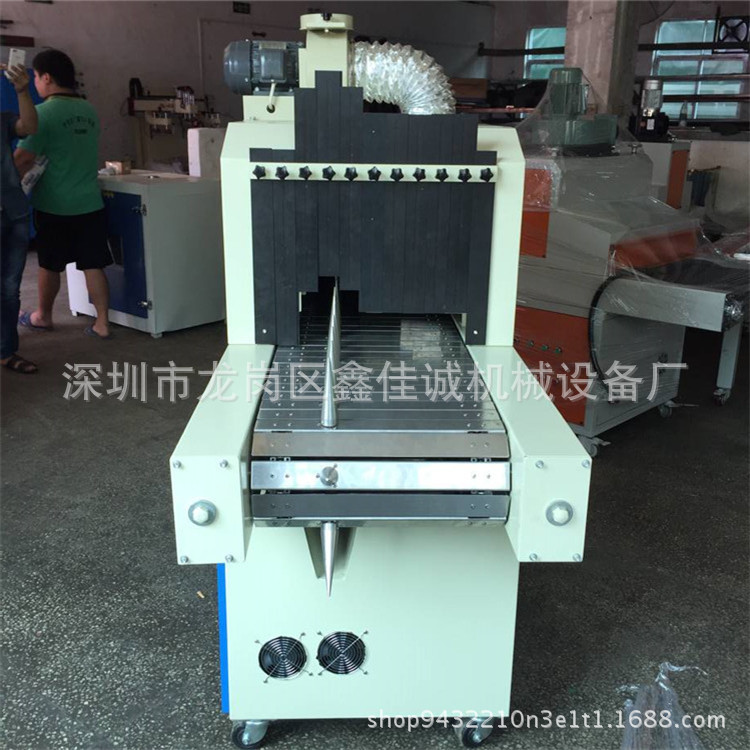

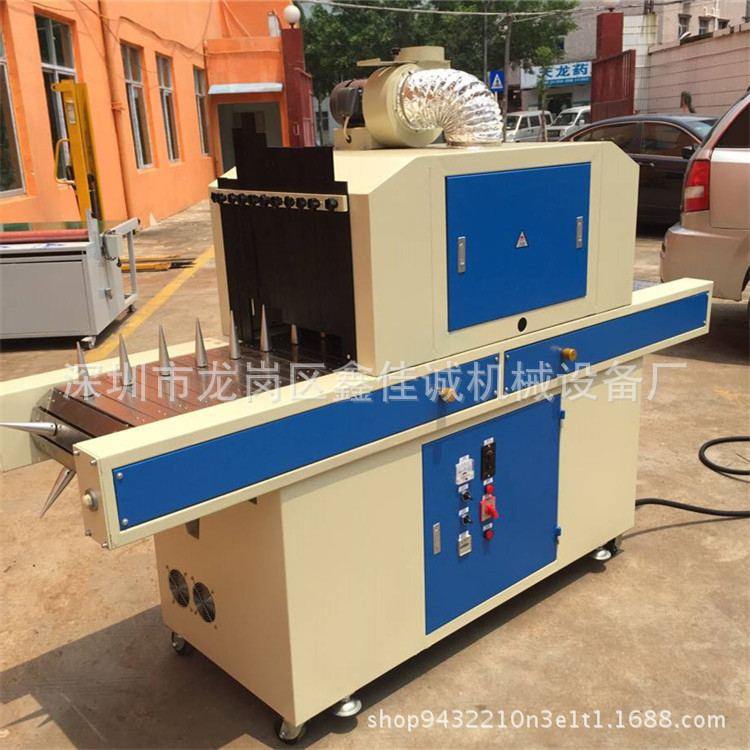

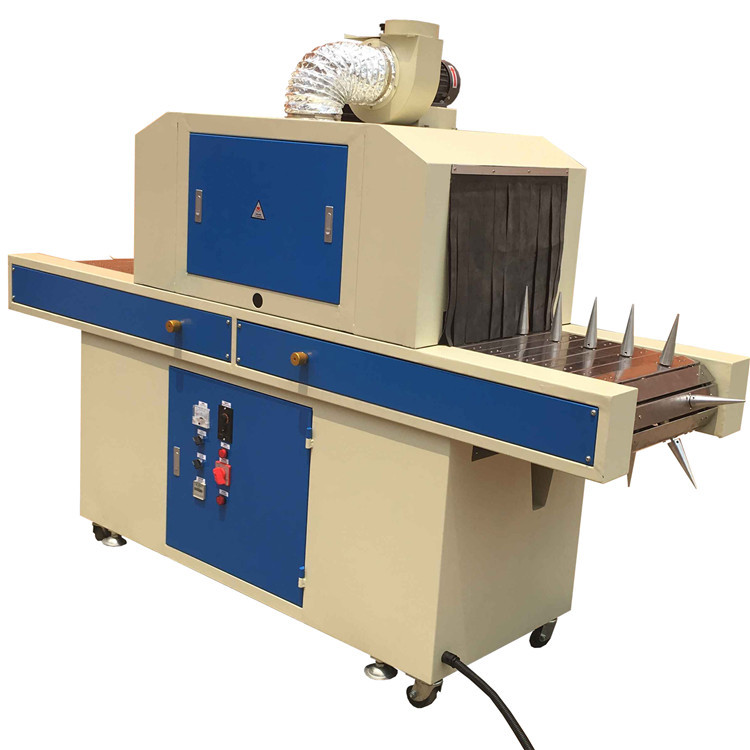

适用范围:
主要适用于圆形,椭圆形产品UV感光性涂料、适用于化妆品瓶、圆珠笔杆、饮料瓶、清洁瓶、等pvc材质的塑料产品利用UV光源来固化UV涂料的设备,如UV漆,UV油墨,UV胶等,与UV涂料里的光敏剂起化学反应,瞬间干燥固化。
产品特点
1. 光源采用精致高压汞灯,寿命长,效率高。
2. 传送网带、链条采用不锈钢材质,可按生产情况调整输送速度
3. 聚光型设计,进口高聚光反光灯罩瞬时干燥,速度快。
4. UV灯罩的光照高度可调整。
5. 配有风机故障报警以及保护断电功能,在风机排风异常时自动关闭UV灯,方便操作,时刻保护设备安全运行。
技术参数:
最大光固工件尺寸:平面型:200*120MM(宽W×高H)
圆柱型:∮200*300MM(光固宽度:120MM)
输送带速度范围:1-10M/MIN
调速方式:电子无级调速
灯管功率:5.6KW
风机功率:750W/1P/200V
输送带电机功率:60W/1P/220V
总功率:6.5KW
外型尺寸:2300*650*1700MM(长L×宽W×高H)
重量:220KG
旋转工位:31个
性能特点:
· 瞬间干燥,节省时间,生产效率高;
· 能使印件表面达到高光泽,耐磨擦、耐溶剂的效果;
· 进口铁氟龙网带,输送速度平衡可调,可方便的与生产线及其它设备联接;
· 每套UV系统独立控制,依生产开启灯管数量;
· 采用特殊的铝镁合金灯罩,聚光型设计,生产效率高;
·UV灯管的工作电流可通过外示表针控制,有效掌握UV系统的工作状态;
· 配备合理的散热系统,防止工作腔室的温度过高导致纸张变形;热量通过排热系统可排出室外,同时有效保护生产工作环境
深圳市帝龙科技有限公司欢迎您咨询洽谈13715339029杨小姐
最佳回答:
手机3D玻璃盖板生产加工工艺的流程主要包括:工程→开料开孔→精雕→研磨→清洗→热弯→抛光→检测→钢化→UV转印→镀膜(PVD)→ 印刷(丝印、喷涂)→贴合→ 贴膜→包装等。
一、工程
确认客户图纸是否可以生产,制作本厂图纸及菲林,并确认流程。(图纸菲林需有制作日期,编号。有修改及时更新,收回旧图纸及菲林),下达指令单,样品全线跟踪。
二、 CNC开料
材料要求:玻璃材料必须是3D曲面玻璃材质。
板材玻璃在进入深加工作业时,第一道工序就是按照客户的图纸尺寸要求,进行加工余量放量后(一般单边留0.1mm余量),把数据输入到玻璃基板CNC切割机里进行粗坯制作,俗称开料。
注意事项:玻璃切割机需能够高效的进行直线、圆孔、曲线切割,这样可大量节省后续盖板玻璃CNC成型、抛光等工序的加工时间,对盖板玻璃行业提高生产效率,降低生产成本有着十分积极的意义。
第一道工序和普通盖板一样。
三、 CNC精雕玻璃(磨边)
CNC精雕玻璃是采用精雕机砂轮槽对毛坯玻璃进行磨边,去除余量;并通过钻头将玻璃原料进行倒边和钻孔,用细砂轮对外形及摄像头孔精加工,以满足最终成品要求。加工精度达0.01mm
图:玻璃CNC加工用砂轮(左)和钻头(右)
目前做玻璃精雕的知名企业有北京精雕、久久精工、大宇精雕、创世纪、沈阳机床、克迈特、兴富祥、大兴智能等。
图 玻璃精雕三头机
四、研磨抛光
加入抛光粉,通过研具在一定压力下与加工面作复杂的相对运动,将玻璃原料磨至要求厚度,并抛光成表面镜面效果。
图 技鼎 3D玻璃研磨机(目前有消息称三星在用)
五、清洗
不同加工企业清洗工艺时段不同,一般在磨边之后需清洗,然后再次打磨抛光。
主要清洗掉表面残留废渣,一般采用超声波清洗。
清洗机企业有壹帆自动化、波达超声、和科达、超晋达等,清洗剂企业有飞耐尔化学、山之风环保科技等。
六、热弯工艺
热弯工艺是3D玻璃制程中最核心的工艺之一,也是难点之一。
精雕好外形和孔的玻璃放置在石墨模具中,再将模具放进热弯机中,经过预热、压型、冷却,玻璃在模具中成型成曲面玻璃。曲面玻璃的尺寸取决于石墨模具设计。成型后的外观取决于成型工艺以及石墨模具设计。热弯机的性能对成型有至关重要的影响,最主要的是玻璃在成型过程中炉体内的温度要均匀,并使玻璃能均匀受热,避免应力脆裂。加热炉内部设16-22个炉温点,以监测炉内温度均匀性。
具体操作流程是:在工作中通氮保护气,并防止空气进入.炉温控制在700-750℃.产品在炉内时间根据热弯机器的工位而定,一般需要20~40min.因为玻璃不是结晶态物质,没有固定熔点,它是玻璃态无机化合物,在温度升高的过程中慢慢的变软,通常软化点600℃左右。软化点是我们日常见到的玻璃成品刚开始变软的温度。
图:DTK-DGP-3D12S3D玻璃热成型机(据说200多万)
玻璃热弯模具一般使用的是石墨材料。
因为石墨具有硬度高、导电性好、防辐射、耐腐蚀、导热性好、成本低,而且还具有耐高温的特性,与金属升温变化具有相反的性能,温度越高,体质越硬。这样就不会存在变形的问题。因此玻璃热弯模具使用石墨材料来制作,不仅大大降低了生产成本,模具加工难度也大大的降低。
模具本体为实心,材质为石墨主材料,模具本体为石墨 质凹字型矩形体,模腔为预设的曲面。其中,模腔和推板经精抛光加工,模具本体厚度为5至30毫米。有效保证了高温下的材质稳定和尺寸的一致性,提高了产品的成品率和良品率。
石墨热弯模具制造流程
第一步,需要选择合适的石墨材料,尽量选择石墨纯度高和石墨密度高的,否则高温热弯的时候模具很容易氧化和塌陷,这样加工热弯的时候不会产生氧化现象,也不会发生气泡洞洞的现象,还一个就是模具的寿命会大大的提高。
第二步.石墨材料在切料房切好了之后进入CNC电脑锣加工中心迚行成型雕刻,碳素 CNC 电脑锣需加工速度快,精度高。此种模具热压出来的产品精度,是可以达到新品发布会上公布的0.025mm的热弯加工精度的。
第三步.模具成型之后就可以拿到抛光机上进行最后的石墨抛光,抛光完成,经过三次元检测仪尺寸检验,即可投入生产。
图 加工的石墨模具产品
恒鼎的石墨加工设备率先应用了同行业中的3轴直线电机驱动,以及独特的防尘结构,巧妙实现了石墨模具的干式加工和高精度保证,致力于研发和制作石墨模具,热弯玻璃模具,手机玻璃模具,平板玻璃成型模具等等3D曲面玻璃模具。
七、双面扫光
玻璃经热弯后,产品表面须经抛光。采用羊绒轮,通过调整上下抛光轮转速,对产品压力,时间控制,并辅助研磨粉或泡沫液,对玻璃产品表面精抛光,以达通透无瑕疵。
注:扫光机的参数设置很关键,参数不对将可能导致扫光机上的主减速箱损坏,同时抛光粉质量太差的话扫出来的玻璃片良率就低,不只是出现沙点还可能出现波浪纹。
八、质量检测
需经过层层质量检测流程。3D玻璃检测需要根据工艺要求。一般需检测两次,钢化前一次外观和尺寸,钢化后有应力释放延展曲变,应该再次进行外观和翘曲变形监测。
目前真正有做3D玻璃检测的企业较少,主要有海克斯康、马路科技、三姆森、大族激光、天准、天行、中科飞测等。
图 3D轮廓测量设备:拍摄于三姆森展台
九、化学强化
采用高纯度的硝酸钾溶液及搭配的催化剂混合,一般4-6小时450℃高温钢化处理。
其原理是:玻璃结构表面的钾离子和钠离子进行离子交换而形成强化层。硬度可达7H,提高玻璃的防划伤,抗冲击等能力。
十、UV转印(加纹理)
UV转印通俗点说是加纹理,这里指的是GDF工艺,将纹理或数码图文转印到玻璃防爆膜上(一般为PET材质),转印过程中无像素损失。
图 UV转印后的效果
注:GDM工艺指的是直接UV转印到玻璃盖板上,视频及详情见文章:
华为Mate 9 Pro双摄镜头保护片炫光揭秘:GDM工艺在手机玻璃装饰上的应用
十一、镀膜(PVD)
镀膜目的是防止指纹及油污不易粘附且轻易擦除。表面顺滑,手感舒适,不易刮花。增加玻璃表面耐磨性。
具体防指纹处理工艺流程如下:
1. 前处理:使用弱碱性清洗剂或溶剂去除基材表面油分、水分等污迹,通过超声波清洗效果更好;
2. 将AF药液镀在产品表面成膜;
3. 烘烤:喷涂后取出玻璃,放入烤箱(120℃,30min),视具体要求及产品情况调整至最佳;
4. 清洗:产品清洁后,成品包装
十二、丝印、喷涂或曝光显影
将产品LOGO字符制网版,调油墨,辅以定位治具,将字符印在产品凹面。烤干,上治具,调漆,钛晶黑/陶瓷白,往复喷涂。烤干。
与丝印对等的工艺是曝光显影,目前是比较新的工艺。
做丝印机企业有凯格、优印,油墨生产企业有美丽华、日本精工、尤特新材料、帝国油墨、松井新材等。
十三、贴合
这一工艺是将已经装饰好的防爆膜与玻璃盖板贴合。
图 玻璃与防爆膜贴合设备
图 左是贴合后,右是贴合前
十四、贴保护膜
十五、包装
将效果处理完成且达到客户要求的产品进行清洗、检验、包装,包装时用低粘保护膜包装,覆膜时不能有气泡现象。
内容来自www.szdluv.com
其他答案1:
3D曲面玻璃的生产流程与2D和2.5D产品基本相同,最大区别在于新增热弯成型设备。
其他答案2:
建议看下远洋翔瑞。
最佳回答:
3D屏幕即无论是中间还是边缘都采用弧形设计的一类玻璃。
现在数码产品使用的玻璃盖板分为:2D玻璃,2.5D玻璃,还有3D玻璃。
3D 曲面玻璃的特色符合 3C 产品设计需求。
3C 产品设计如智能手机、智能手表、平板计算机、可穿戴式智能产品、仪表板等陆续出现 3D 产品,已经明确引导3D 曲面玻璃发展方向。
拓展资料:
2D玻璃就是普通的纯平面玻璃,没有任何弧形设计;此前我们所使用手机的屏幕玻璃基本都是平的,玻璃上的所有的点都处在同一个平面上,这种手机屏幕的玻璃统称为2D屏幕玻璃。
2.5D玻璃则为中间是平面的,但边缘是弧形设计;相对于2D玻璃,也就是在平面玻璃的基础上对边缘进行了弧度处理。目前来看,2.5D玻璃已经成为很多手机厂商的第一选择。包括苹果也在IPhone上采用了这样的设计,当然,不单单只有苹果、三星,包括国产的像vivo、小米的厂商都在使用2.5D玻璃。
其他答案1:
3D屏幕即无论是中间还是边缘都采用弧形设计的一类玻璃。
现在数码产品使用的玻璃盖板分为:2D玻璃,2.5D玻璃,还有3D玻璃。
2D玻璃就是普通的纯平面玻璃,没有任何弧形设计;此前我们所使用手机的屏幕玻璃基本都是平的,玻璃上的所有的点都处在同一个平面上,这种手机屏幕的玻璃统称为2D屏幕玻璃。
2.5D玻璃则为中间是平面的,但边缘是弧形设计;相对于2D玻璃,也就是在平面玻璃的基础上对边缘进行了弧度处理。目前来看,2.5D玻璃已经成为很多手机厂商的第一选择。包括苹果也在IPhone上采用了这样的设计,当然,不单单只有苹果、三星,包括国产的像vivo、小米的厂商都在使用2.5D玻璃。
3D曲面玻璃和2.5D玻璃的区别:
3D曲面玻璃的特色符合 3C 产品设计需求。3C 产品设计如智能手机、智能手表、平板计算机、可穿戴式智能产品、仪表板等陆续出现 3D 产品,已经明确引导3D曲面玻璃发展方向。
3D曲面玻璃轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳…等优点,可型塑做出3D多形状外观具有产品特殊设计新颖性与质感佳,又可增加弧形边缘触控功能带来出色的触控手感、无线充电机能,并能解决天线布置空间不足及增强收讯功能,使产品更美观出色,产品设计差异化使消费者更能青睐。
而2.5D玻璃屏幕是在玻璃的中心有一个平面的区域,然后在平面玻璃的基础上对边缘进行了弧度处理。因为应用2.5D玻璃屏幕能够使手机表面外观就如同盈而不溢的水滴,所以2.5D玻璃屏幕又称之为水滴屏。
2.5D玻璃屏幕的最主要的作用在于提升屏幕和机身整体的视觉效果,提升手感。在手机屏幕表面覆上一块2.5D的弧面玻璃,能够使手机表面外观就如同盈而 不溢的水滴,更具视觉张力,为手机屏幕的视觉表现力加分不少。
而在实际使用中,单手握持并以大拇指来滑动屏幕的操作方式出现几率很高,而当使用者采用这种 姿势时,大拇指的滑动并非平面而是一个弧形,因此2.5D屏的弧面造型更加符合人体工程学原理。
参考资料:
3D 曲面玻璃-百度百科:网页链接
其他答案2:
把玻璃的透、亮、闪、炫等特点与瓷砖质硬、耐磨、防滑、便于施工等特性完美结合,利用光的折射原理创造性的把祼眼3D技术应到玻璃中去,开发出祼眼3D玻璃砖,通过强化、高温等特殊工艺处理,可广泛应用于墙面、地板、天花等,在灯光的配合下,可显现出无与伦比光影效果,该产品即可以当做瓷砖又可以当做艺术玻璃背景,是一个玻璃与地砖的跨界之作。
其他答案3:
3D玻璃是指那种整个表面都具备弧度的屏幕。
拓展资料:
中文名 3D 曲面玻璃
外文名 3 Dimensional Glass
性 能 轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳等可型塑做出 3D 多形状
应 用 高端智能手机和平板电脑、 可穿戴式设备、 仪表板及工业用电脑等终端产品之面板保护玻璃
诞生时间 自 2008 年以来吹起显示器非平面具曲面想法, 2014 年美国康宁成功研制出 3D 玻璃并与亚洲尤其是台湾厂商合作开发进行量产准备。
产品性能:
轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳…等优点,可型
塑做出 3D 多形状外观具有产品特殊设计新颖性与质感佳,又可增加弧形边缘触控
功能带来出色的触控手感、无线充电机能,并能解决天线布置空间不足及增强收讯
功能,使产品更美观出色,产品设计差异化使消费者更能青睐。
应用范围:
3D 曲面玻璃的特色符合 3C 产品设计需求。3C 产品设计如智能手机、智能手
表、平板计算机、可穿戴式智能产品、仪表板等陆续出现 3D 产品,已经明确引导
3D 曲面玻璃发展方向。
其他答案4:
漫反射,反射,折射形成的立体感。
最佳回答:
2D和2.5D玻璃防护屏产品的生产方法是将玻璃基板进行切割。
其他答案1:
3D曲面玻璃的生产流程与2D和2.5D产品基本相同,最大区别在于新增热弯成型设备。
其他答案1:
3D曲面玻璃的生产流程与2D和2.5D产品基本相同,最大区别在于新增热弯成型设备。
其他答案1:
3D玻璃生产的工艺主要有:开料、CNC、热弯、研磨抛光、烘烤、镀膜等,其中热弯是最为关键,同时也制约着产品良率的高低。
最佳回答:
该公司的设备有3D钢化玻璃膜热弯机,曲面玻璃盖板热弯机。
其他答案1:
包含很多的!
其他答案1:
凯德利冷机对此问题解析
最佳回答:
手机3D曲面玻璃热弯机,广东斯凯瑞有这款机器
