QQ咨询：260200500
最佳回答：
什么是UV胶水的粘度？ 液体受外力作用移动时，其分子之间产生摩擦阻力的量度， 叫做粘度。摩擦阻力越大，粘度越大；摩擦阻力越小，粘度越小。在国际单位制中，粘度单位是mPa.s。水的粘度为1.14 mPa.s。 2．UV胶水的粘度越低其强度就越低吗？ UV胶水的粘度与强度是没有直接关系的。如果把粘度理解为强度是不对的，是认识的误区。 3．UV胶水的固化速度与胶水品质的好坏有没有关系？ UV胶水的固化速度尤其定位速度一直是消费者比较关心的一个数据。衡量UV胶水品质的好坏是多方面的:定位时间、固化深度、强度大小、胶膜的柔韧度等等都是考核UV胶水品质的一个方面。我们认为定位速度越快,其胶水固化时所产生的内应力就越大。这样就可能会导致铝盘的脱落。一般定位速度在6 至10秒为宜。所以单凭固化速度来判断无影胶品质不好坏是不对的。 4．粘接时施胶量越多越好吗？ UV胶水在粘接时不是施胶量越多越好。实验证明胶层越薄，强度越高。一般来讲胶膜厚度不超0.2微米为最好。 5．不少消费者在使用UV胶时发现过无影胶有时会泛白，那么UV胶水的白化现象，通过什么方式快速准确地检测出来呢？ UV胶水的白化现象是一个普遍性问题，但由于白化现象不严重，胶膜又比较薄，一般很难发现。现在市场上的玻璃粘金属的UV胶水或多或少都存在这个问题。 取一个玻璃板，将胶水滴在上面，然后放在灯光下照1 2分钟，取出观察，这样可以快速检测UV胶的白化现象。白化现象的程度与胶膜厚度有直接关系。胶水白化现象的程度与强度无关! 6. UV胶水化学成分是什么？ 由齐聚体、单体、光引发剂、助剂组成； 7. UV胶水性能特点： 固化快、反应可控；无溶剂、无污染；适合自动化作业；粘接范围广、粘接强度高、使用面广；光学性能优；胶体无色透明、固化后透明率 》90%；耐候性优，不变黄；UV胶水固化原理和固化条件；无影胶水中的光引发剂（光敏剂）在紫外线的照射下吸收紫外线光后产生活性自由基或阳离子，引发单体聚合、交联和接支化学反应，使粘合剂在数秒种内由液态转化为固态；UV胶水必须在波长为200nm~400nm的紫外线照射下固化； 8. UV胶水与其他胶有什么区别？ UV胶水在紫外线照射下1-5秒初固，20-30秒即可粘接完成，照射后即可达到较高强度，可以满足自动化生产线节奏的需要；第二代丙烯酸结构胶1-10秒初固，24小时才能达到最高强度；室温固化环氧结构胶10-120分钟初固，7小时才能达到最高强度； UV胶水推荐：目前市场受欢迎的品牌有：德强BONLE 意大利小天鹅 戴马斯Dymax、乐泰LCOTITE 等
最佳回答：
UV胶固化原理是UV 固化材料中的光引发剂（或光敏剂）在紫外线的照射下吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联和接支化学反应，使粘合剂在数秒钟内由液态转化为固态。
紫外线的来源有自然日光和人造光源两种。紫外线越强固化速度越快一般固化时间在10－60秒不等。
其他答案1：
用uvled光固化咯！
其他答案2：
uv固化胶
是紫外光固化胶，一种必须通过紫外线光照射才能固化的一类胶粘剂。
使用方法：
1 、将被粘接的两物体有一个是透明的且表面清洗干净、干燥并无油脂；
2 、将UV无影胶涂在其中的一个表面上，合拢两平面，用合适波长（通常为365nm－400nm）及能量的紫外灯或照明用高压汞灯进行照射，光照时要从中央向周边，并确认光线确实能照透至粘合部位；
3 、建议光照6s左右、初步定位时，去除工件上剩余胶水再重新光照至完全固化；
最佳回答：
无影胶（uv胶）又称光敏胶、紫外光固化胶，无影胶是一种必须通过紫外线光照射才能固化的一类胶粘剂，它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用。
优点：
● 无 VOC挥发物，对环境空气无污染；
● 胶粘剂成分在环保法规中限制或禁止的比较少；
● 无溶剂，可燃性低
● 对于温度，溶剂和潮湿敏感的材料可以使用
● 控制固化，等待时间可以调整，固化程度可以调整
● 可以重复施胶多次固化
● 紫外灯可以容易地安装在已有的生产线，不需较大改动
缺点：
● 原料成本高，不含低成本的溶剂和填料，胶粘剂价格高

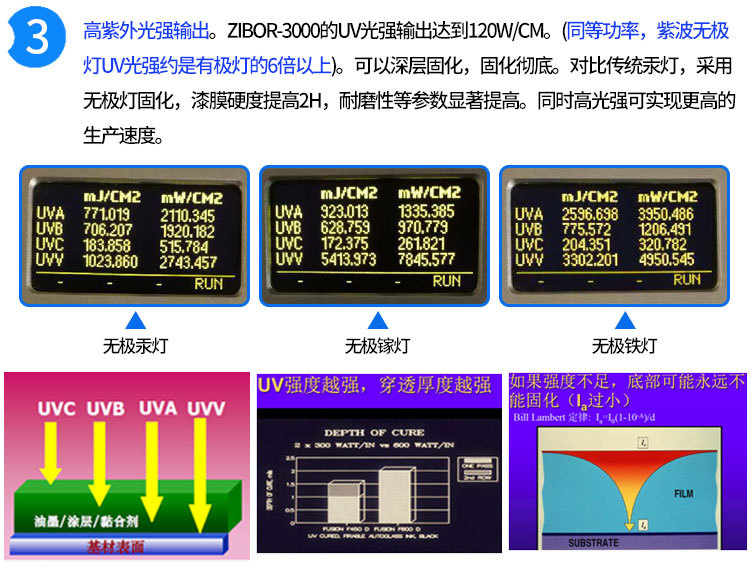

● 紫外光对某些塑料或半透明材料穿透力较弱，固化深度有限，可固化产品的几何形状受到限制，不透光的部位及紫外光照射不到的死角不易固化
● 一般的 UV胶只能粘接透光材料， 粘接不透光材料需要配合其他技术，例如光延迟（阳离子）固化，光热双固化，光－湿气双固化等
其他答案1：
UVLED光源：
UVLED光源省电、无污染、寿命在25000小时以上、定做方便满足不同固化要求——帝龙科技
其他答案1：
UV胶常用于玻璃，水晶，亚克力工艺品等。只有粘接物有一方是透明都可以用UV胶。需要紫外线灯来照射固化。
最佳回答：
劣质uv胶容易产生气泡，主要表现在，胶水过稀，胶水刚冷表时候没问题，经过光照产生气泡，选择高质量的无影胶才能避免此类现象的发生。优质的uv胶固化后完全看不到胶水，不会对用胶产品产生外观影响，粘接力度强，对各种墨水不具腐蚀性；可耐低温或高温，耐受范围在-60至+130度；防水、耐老化、耐变黄；无影胶适合所有像纸、PP、防水PP、金砂、银沙、玉沙、全透、半透、等各种材质打印纸与玻璃的粘合；固化后不会出现内应力开裂，耐低高温性能优，由此就可比较容易区分UV胶好坏了。
最佳回答：
UV无影胶的正确使用方法：
1、确保被粘接表面清洁、干净、干燥、无油脂且平整。
2、将适量的UV无影胶涂于被粘工件表面，然后与另一被粘工件合拢，并排出可能的气泡。
3、两被粘工件在压紧状态下，通过一定光强的UV灯或太阳光照射，使粘合面UV胶固化。
UV无影胶使用注意事项：
1、被粘工件表面的油脂、水份、杂质和平整度将直接影响粘接质量，务必擦干、擦净，确保粘接表面平整。
2、阴雨天气作业，务必保证粘接工件清洁干燥，强烈建议使用专用无影胶固化灯进行光照固化，保证粘接质量。
3、粘接过程中，务必排出可能的气泡；光照固化过程中，确保被粘部位都能被UV灯或日光照射到，务必压紧被粘工件，胶层压得越薄，粘接力越好。
4、被粘工件定位前，切忌在UV灯或日照下移动，以免产生发白现象而影响美观，推荐使用夹具。

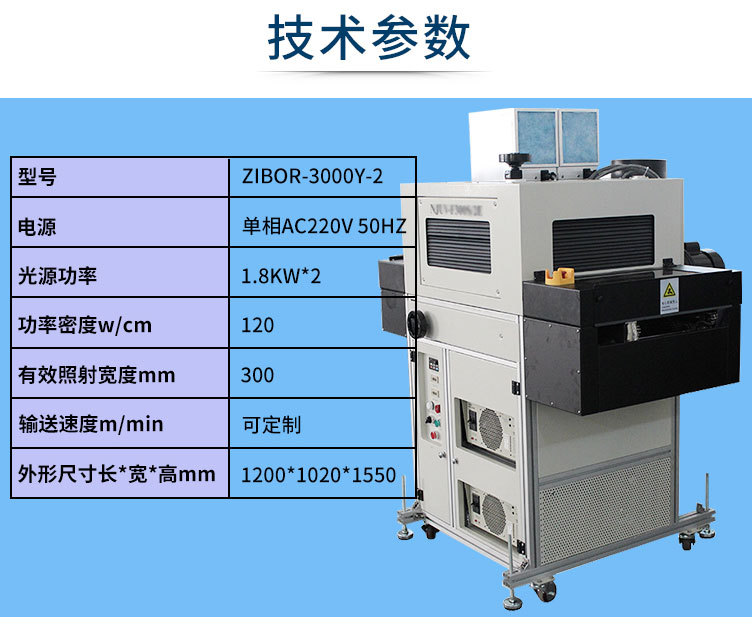

5、UV辐照量对UV胶的固化非常重要，它由光照强度和照射时间决定。对UV无影胶，使用专用无影胶固化灯情况，定位时间通常在数秒内，完全固化约需30秒左右；利用太阳光照射情况，视日照情况而定，定位时间通常在数十秒内，完全固化则需延长足够时间。
6、对于余胶影响产品美观的问题，可以从准确控制施胶量来解决，或在光照固化前擦除多余胶液再光照固化。
7、有色或较厚的玻璃会对紫外或可见光产生吸收，使部分波段的光线无法通过或被削弱，而影响UV无影胶的固化，应选用专用胶水（如UV169）或通过实验确认合适的胶水。

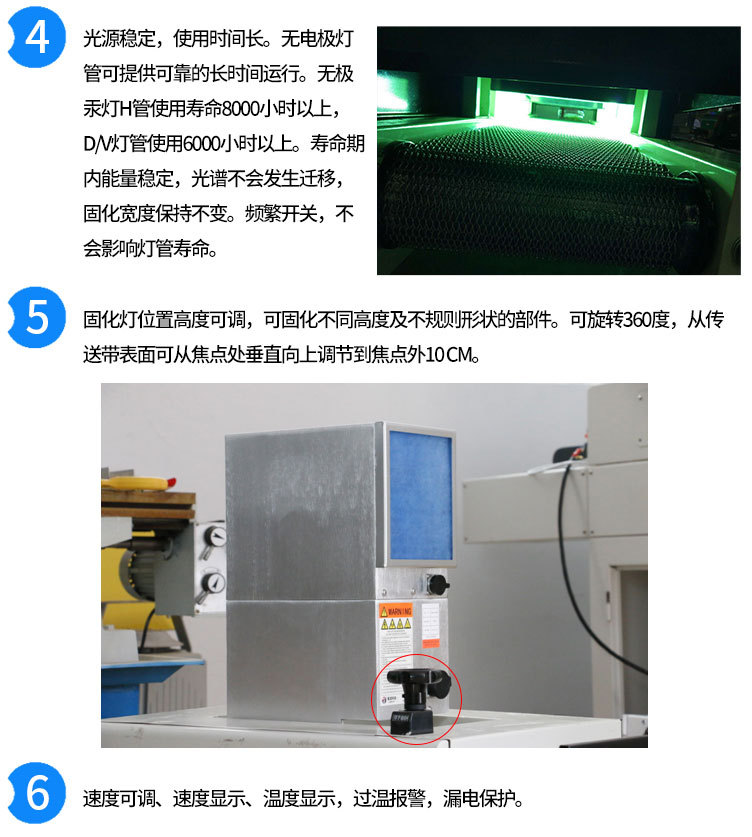

8、UV灯的使用寿命通常在800－1000小时，发射的UV光强度会随着使用时间的延长而变衰弱，应定期更换新的灯管。
9、UV无影胶属于工业化学品，胶液光照固化前，请作好防护，避免直接的皮肤接触；如若不慎滴落皮肤，请用大量清水冲洗干净即可；对皮肤过敏者，请即刻就医，通常不会造成影响。
最佳回答：
-
被粘接表面必须干燥,清洁无灰尘和油脂,否则会影响固化速度及粘结强度
-
使用完毕后,应将瓶嘴擦干净并用瓶帽盖紧、存于阴凉处
其他答案1：
主要关注点：胶水的粘度对使用方式的影响；胶水粘接性能；胶水的固化条件；胶水颜色的影响；胶水的价格等。
其他答案2：
UV胶的透光率（透明度），固化的容易程度很重要。
最佳回答：
uv固化胶
是紫外光固化胶，一种必须通过紫外线光照射才能固化的一类胶粘剂。
使用方法：
1 、将被粘接的两物体有一个是透明的且表面清洗干净、干燥并无油脂；
2 、将UV无影胶涂在其中的一个表面上，合拢两平面，用合适波长（通常为365nm－400nm）及能量的紫外灯或照明用高压汞灯进行照射，光照时要从中央向周边，并确认光线确实能照透至粘合部位；
3 、建议光照6s左右、初步定位时，去除工件上剩余胶水再重新光照至完全固化；
其他答案1：
根据工艺来说，一般包括手工刷涂、点胶、浸涂、、丝网印刷、辊涂等。关键还是看你们需要怎样的工艺。
Leave A Comment
